行程开关又叫限位开关或位置开关，其作用与按钮开关相同，只是触点的动作不靠手动操作，而是用生产机械运动部件的碰撞使触点动作来实现接通或分断控制电路，达到一定的控制目的。通常，这类开关被用来限制机械运动的位置或行程，使运动机械按一定位置或行程自动停止、反向运动、变速运动或自动往返运动等。
行程开关由操作头、触点系统和外壳组成，可分为按钮式(直动式)、旋转式(滚动式)和微动式3种，其外形结构见图6-15。
图6-15行程开关的外形结构
行程开关的型号LX系列行程开关的型号含义如下：
LX系列行程开关的主要技术参数见表6-30。

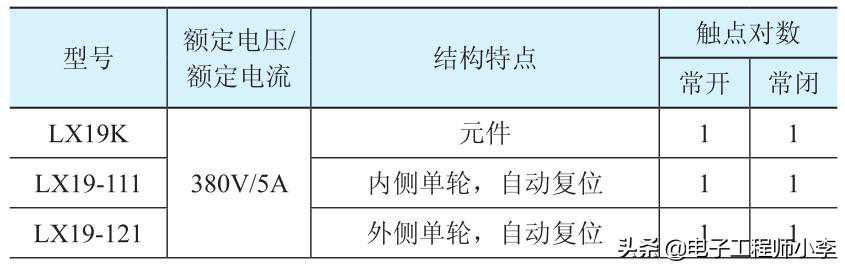

表6-30LX系列行程开关的主要技术参数

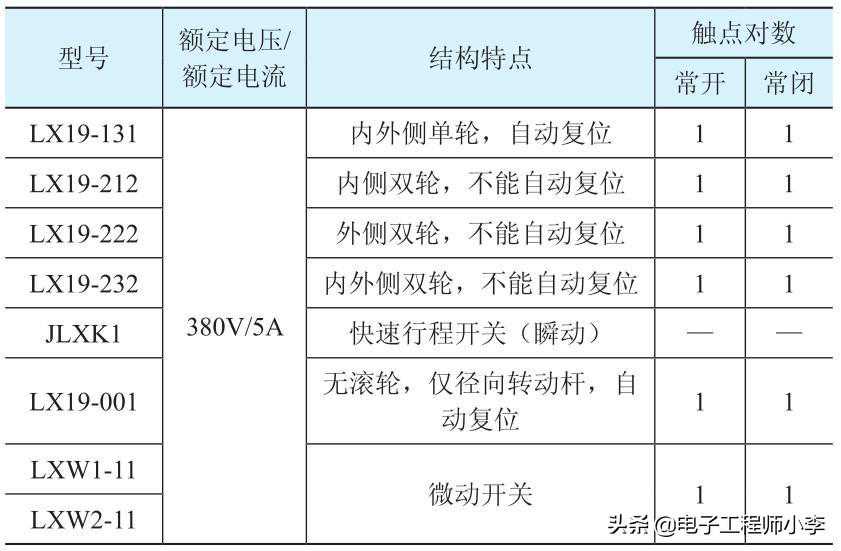

续表
行程开关的常见故障及检修方法见表6-31。

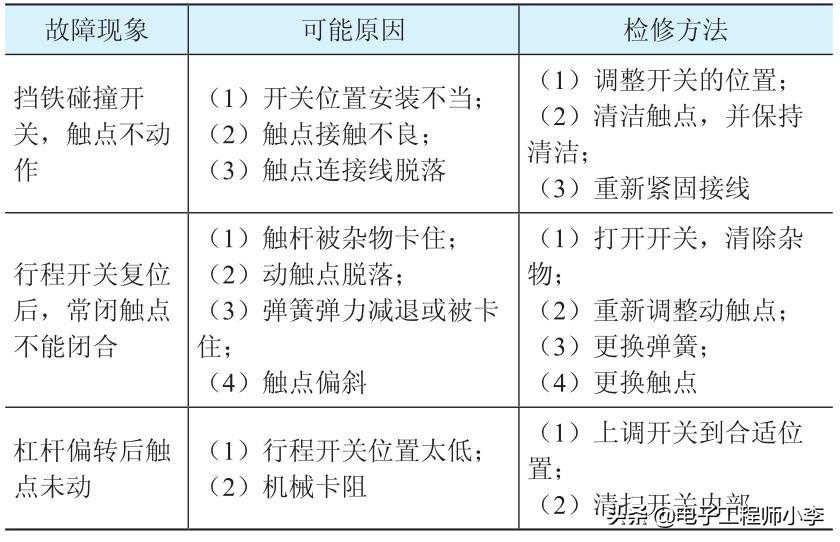

表6-31行程开关的常见故障及检修方法
