做个0～1000V直流调压器（三倍压电路）

倍压原理，自行百度

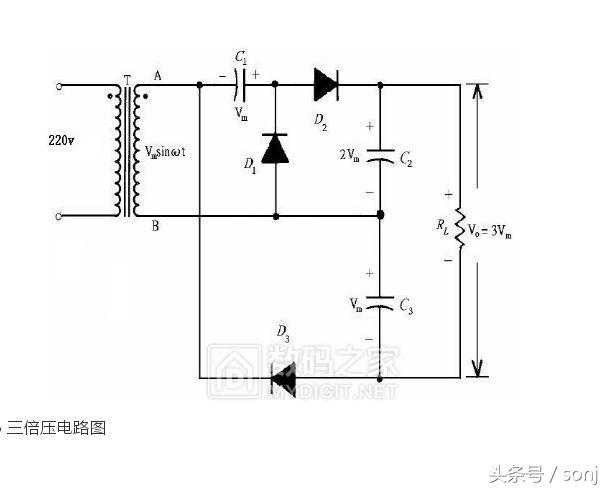

三倍压电路如下：

注意：自耦调压器非隔离，最好是调压器前加一个220~220V的隔离变压器，我实际使用中也是有加的。实在没有隔离变压器，注意自耦调压器的零火线不要搞错了。

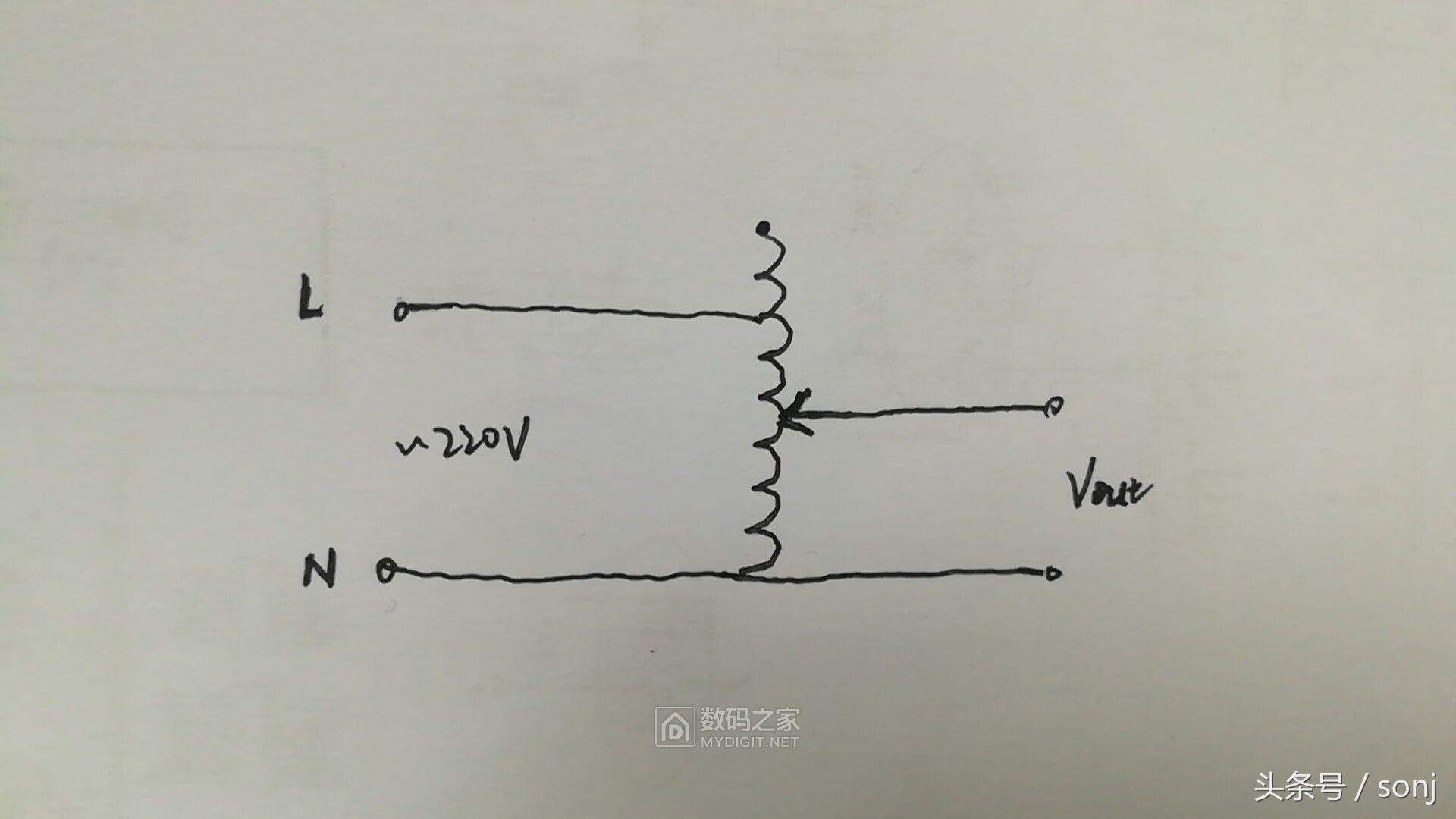

自耦调压器的一次侧、二次侧是相通的，公用一个绕组。自藕变压器的输入端如果零线和火线接反，虽然输出侧的电压不受影响，但是此时输出测的“零线”已变为“高电位”了。

简单来说就是一个自耦调压器，0~250V交流输出，后级加上倍压电路就可以，2倍压大约只能到直流700V，因为工作原因，我这边会用到800V以上直流，所以我做的都是3倍压电路。现在在用的一个是0.5KVA的调压器，昨天翻出来几个电容，看到还有一个0.2KVA的调压器闲着，就再做一个。

此调压器功率不大，用于小功率的工控维修非常方便（工控设备基本都是380V以上，直流540V左右）。

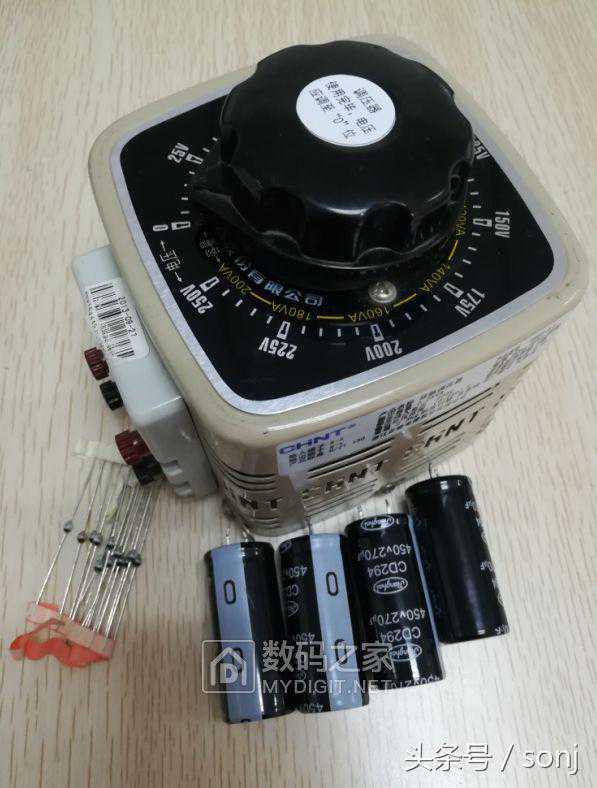

调压器一个，二极管若干，电容4个

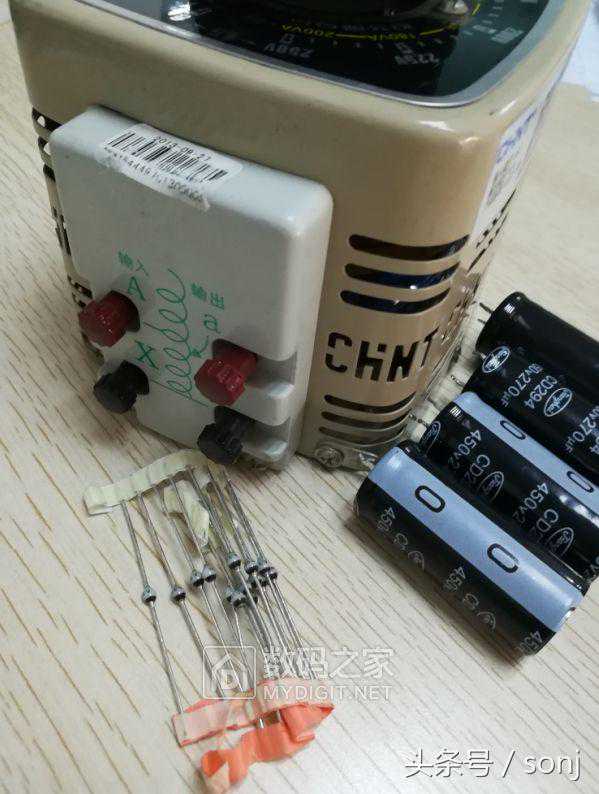

二极管我用的是1000V的BYV26E，为了更保险，都是2个二极管串联使用。

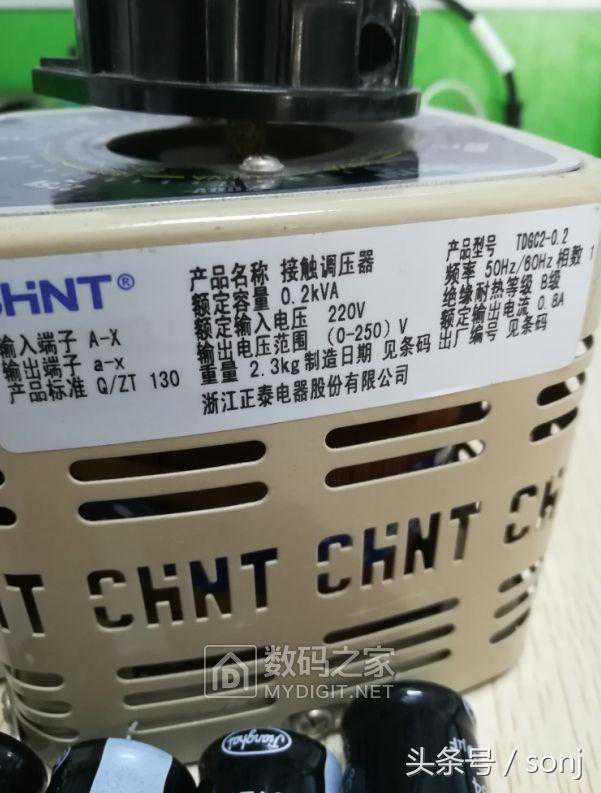

自耦调压器只有0.2KVA

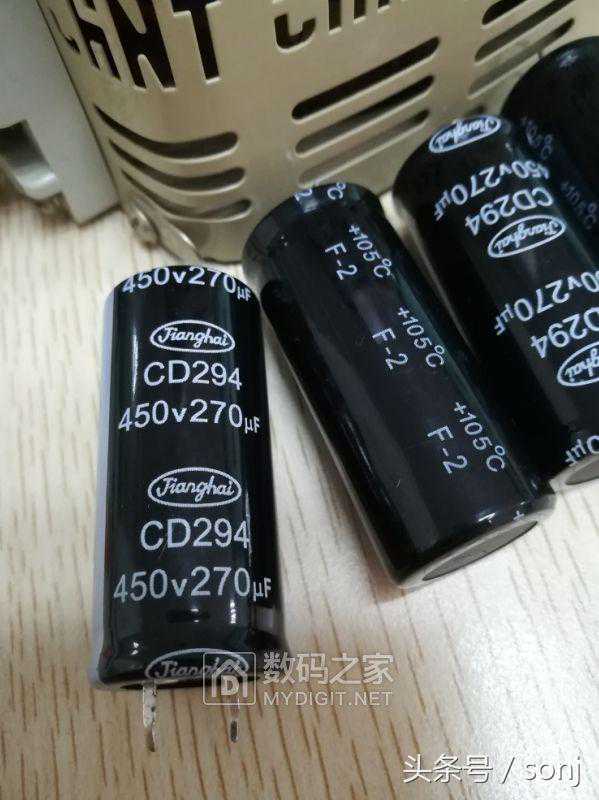

电容特意找的450V的，400V也可以。注意其中承受2倍电压的电容（C2）要串联2个使用。

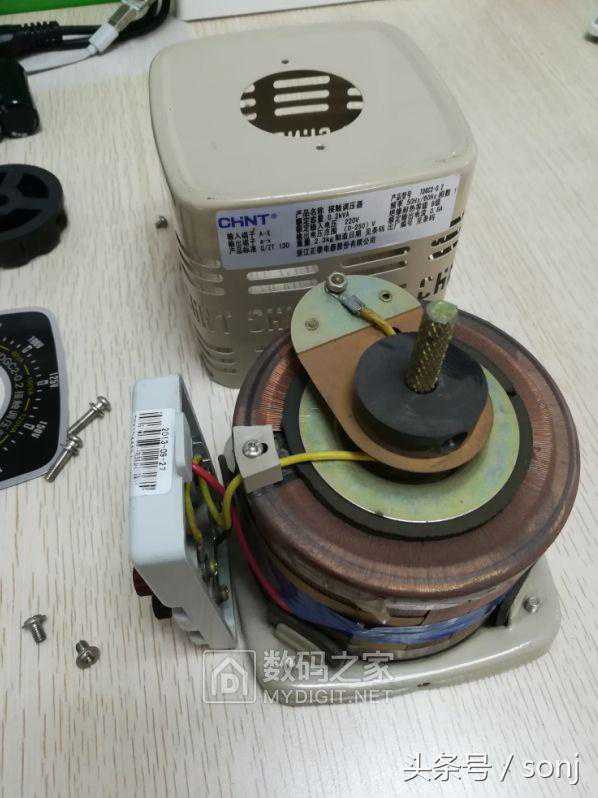

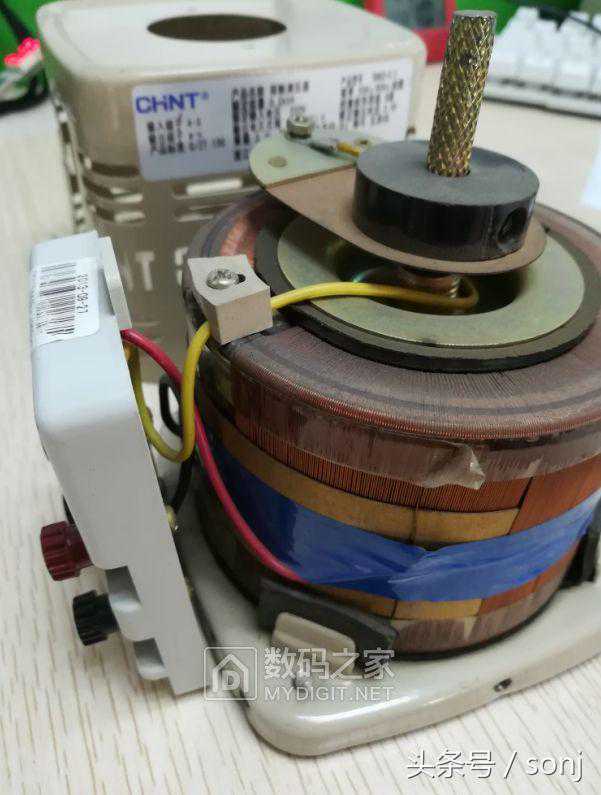

自耦调压器，通过电刷改变输出匝数。

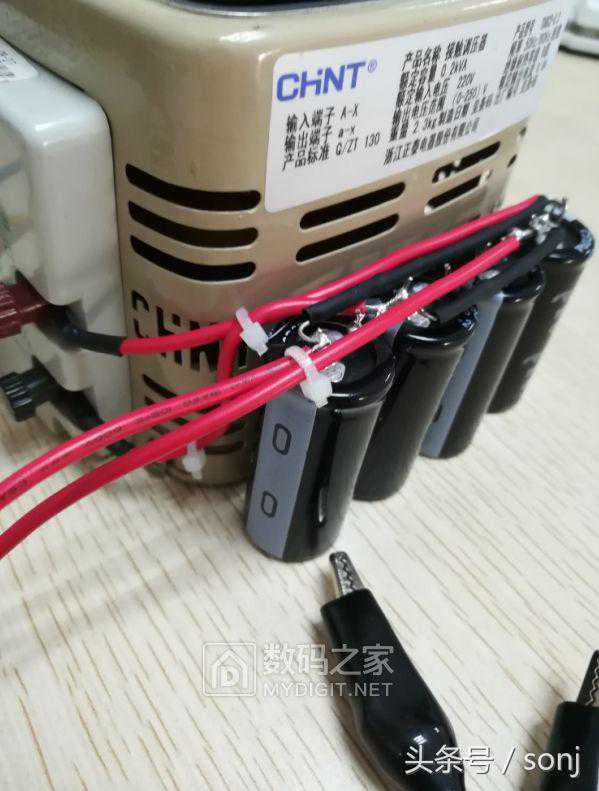

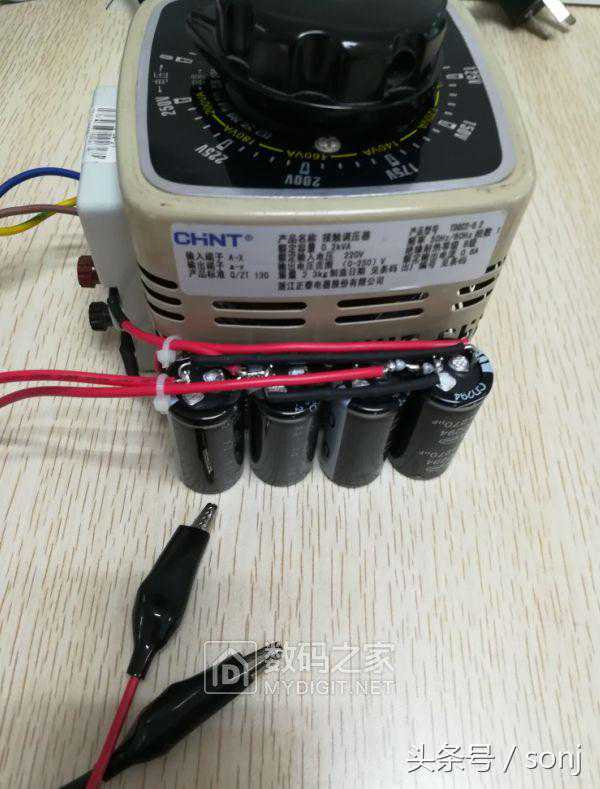

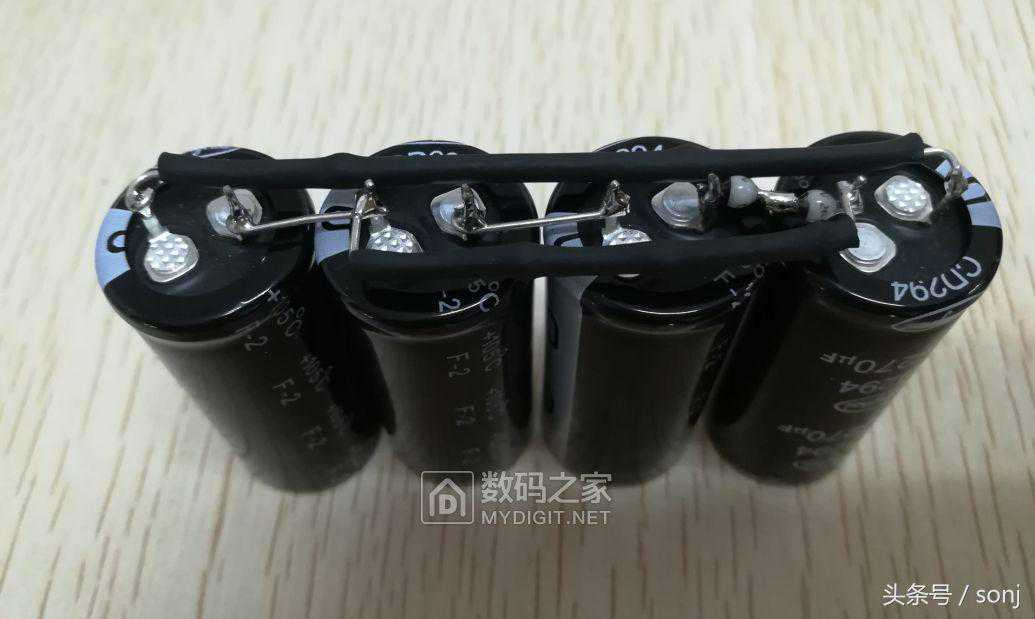

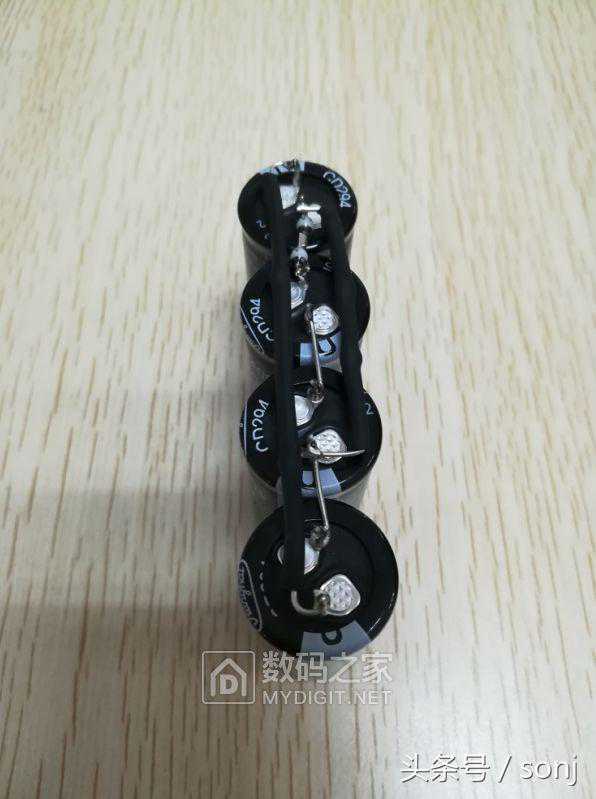

开始焊接，注意绝缘，套好热缩管

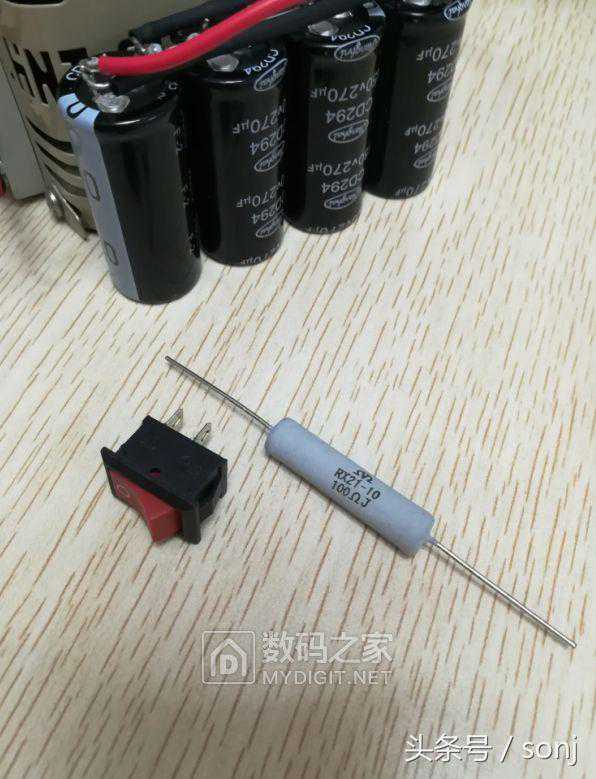

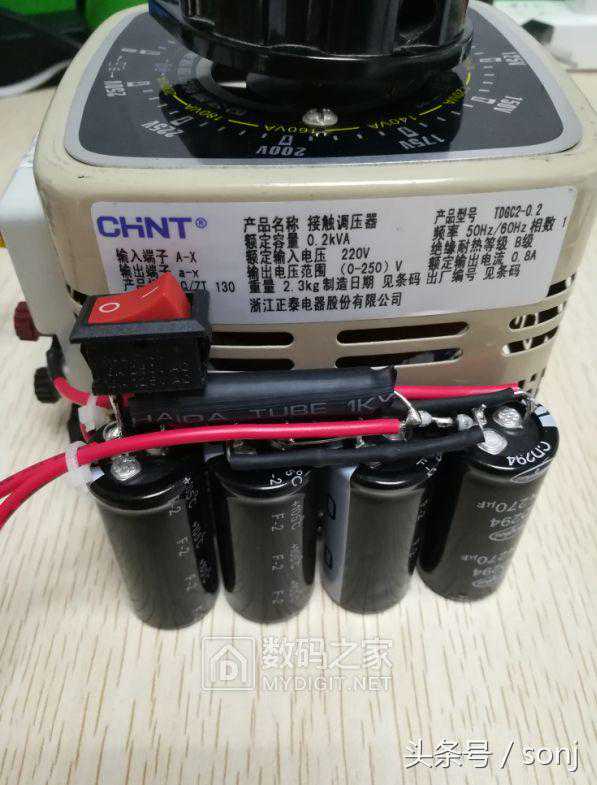

顺便找来个开关和电阻，用于放电

先连接好电路，没有BOOM，测试电路没问题。

焊上放电电阻

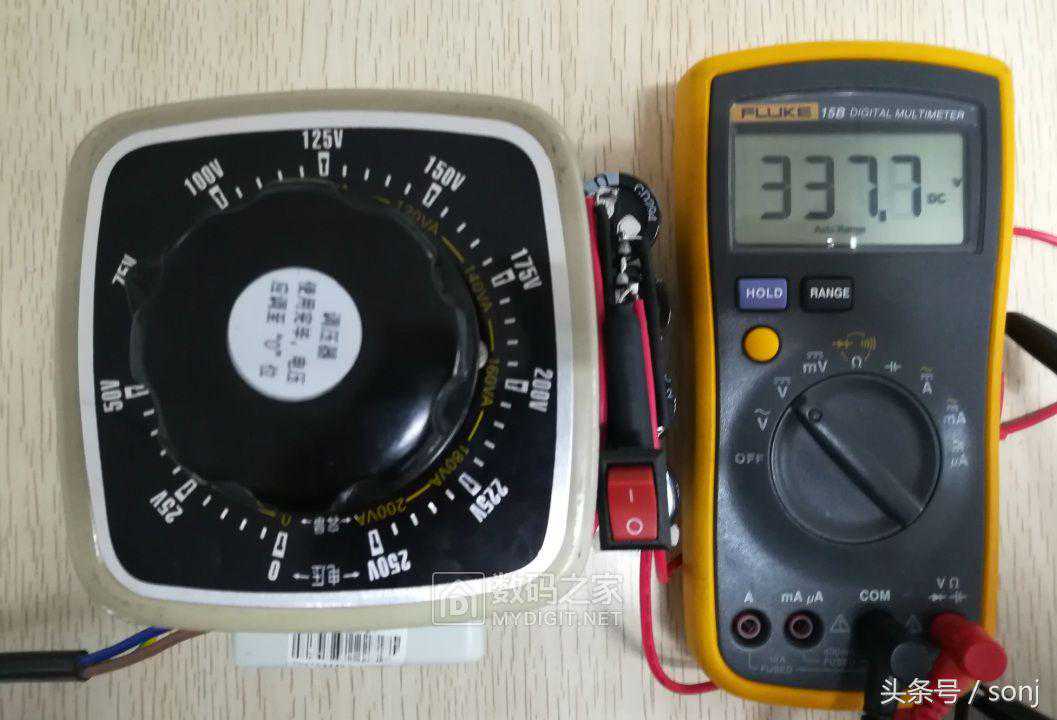

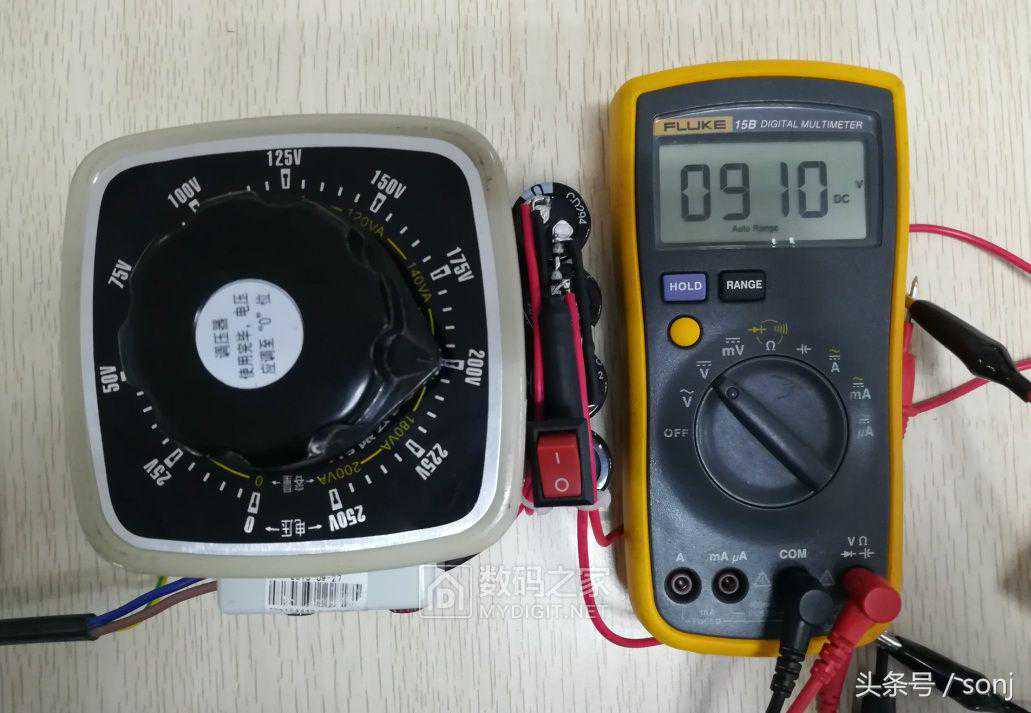

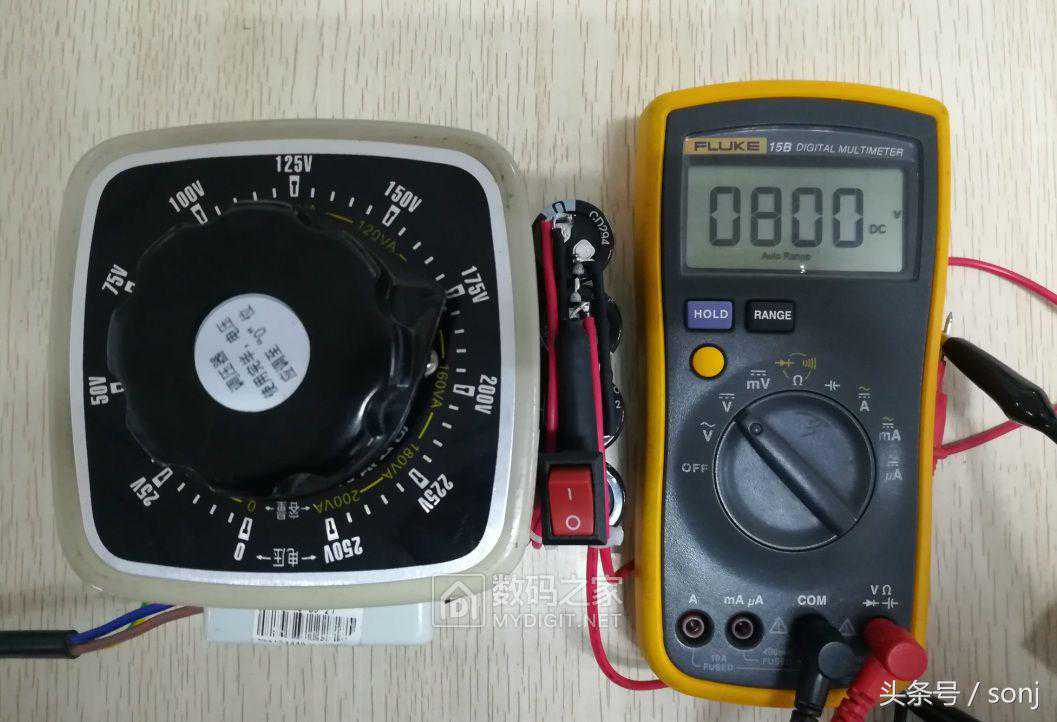

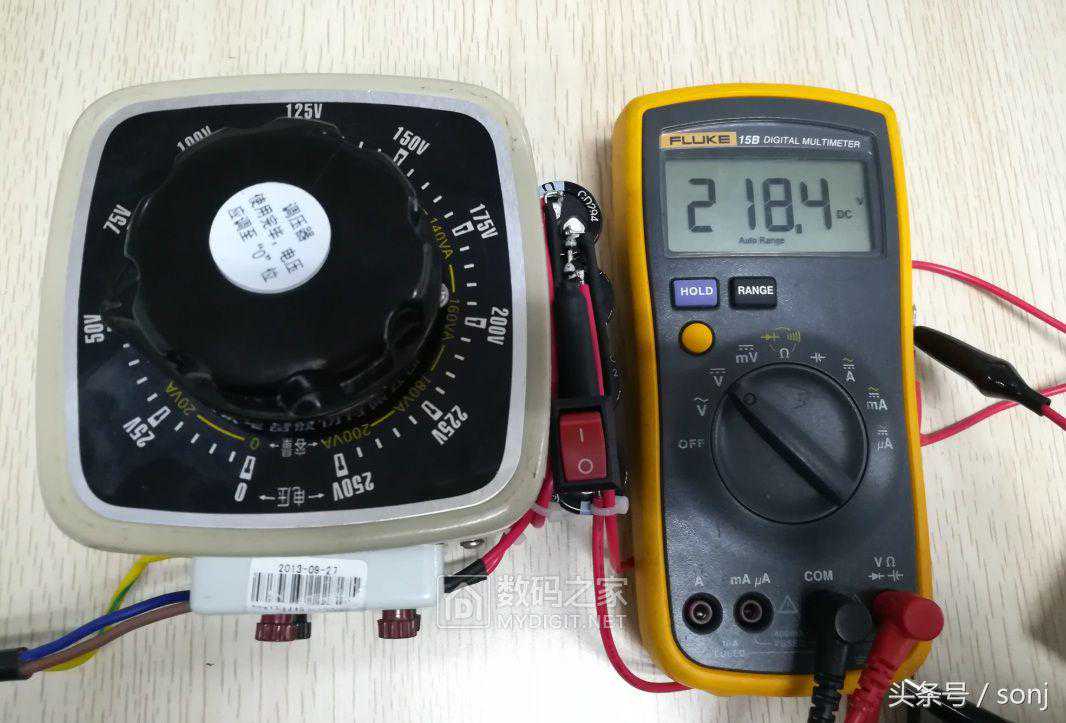

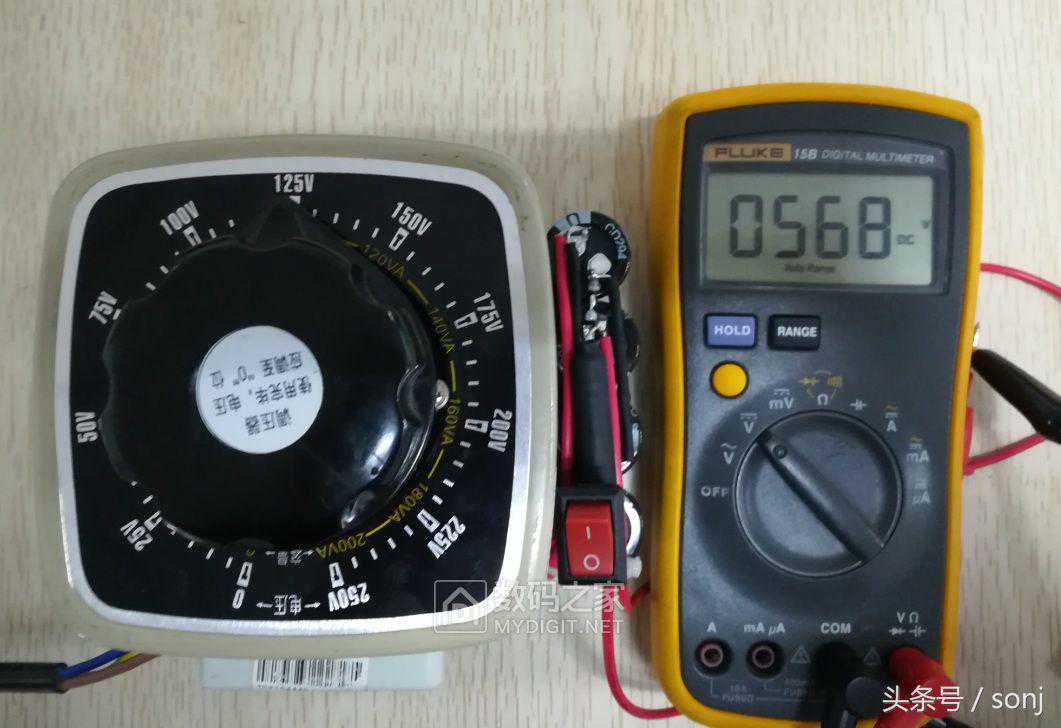

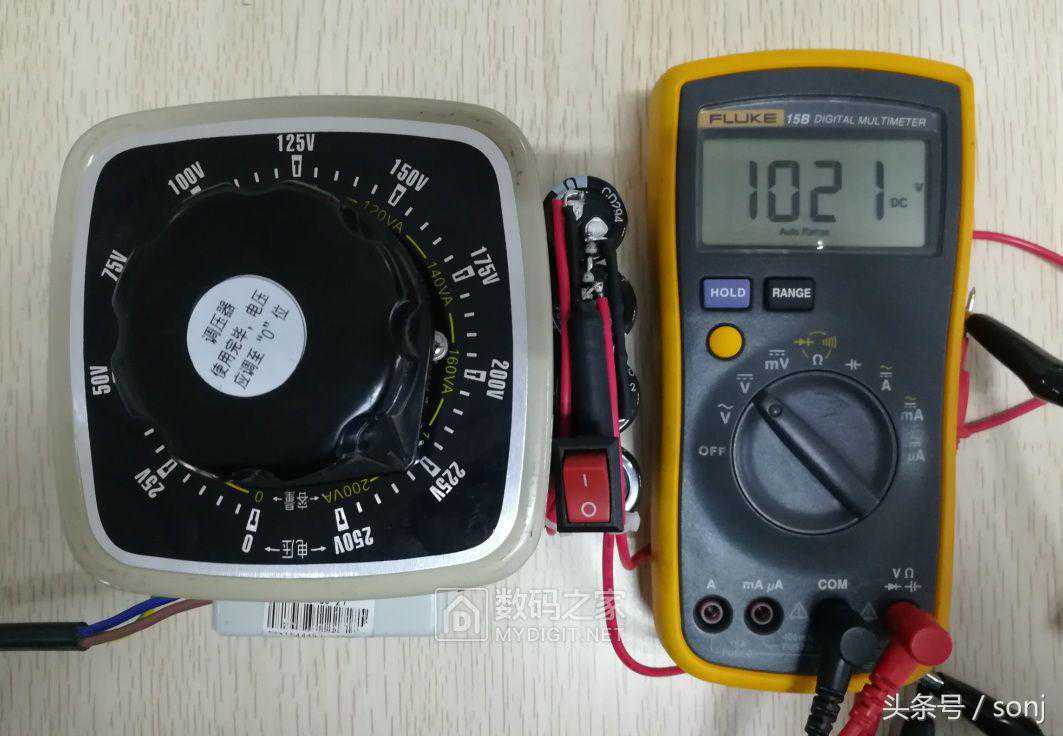

测试输出电压
