接近开关替换就烧了，看看怎样正确接线

前几天，电工给一台设备更换接近开关，回说接近开关是坏的，问过后，其实是上电烧坏的。

设备上在用的是欧姆龙的接近开关，型号E2E-X18ME1-Z，型号代表的意思如下：

E2E：电感式接近开关

X：圆柱型带螺母

18：检测距离18mm

M：非屏蔽

E：直流3线，NPN输出

Z：国内生产

重要信息是：三线NPN输出，也就是这个开关棕蓝两根线要接正负电源，动作后（黑线）输出是低电平，负载共正极。

在库房，只有替代型号，国产欣灵，型号LJA30M-18D1。

外形尺寸都是直径30mm，动作距离也是18mm，也是低压直流，唯一区别是2线，应该说接线更简单，替换是不成问题的。

电工在接线时，没有去推敲，很可能将新开关棕蓝两根线直接和原开关棕蓝两根线连接上，也就直接了电源正负极，形成了短路，开关瞬间就烧坏了。

2线制开关可以理解为一个纯开关，接线是必须要经过负载的，理论上，只要顺着电流方向，只要开关串了负载都能使用。

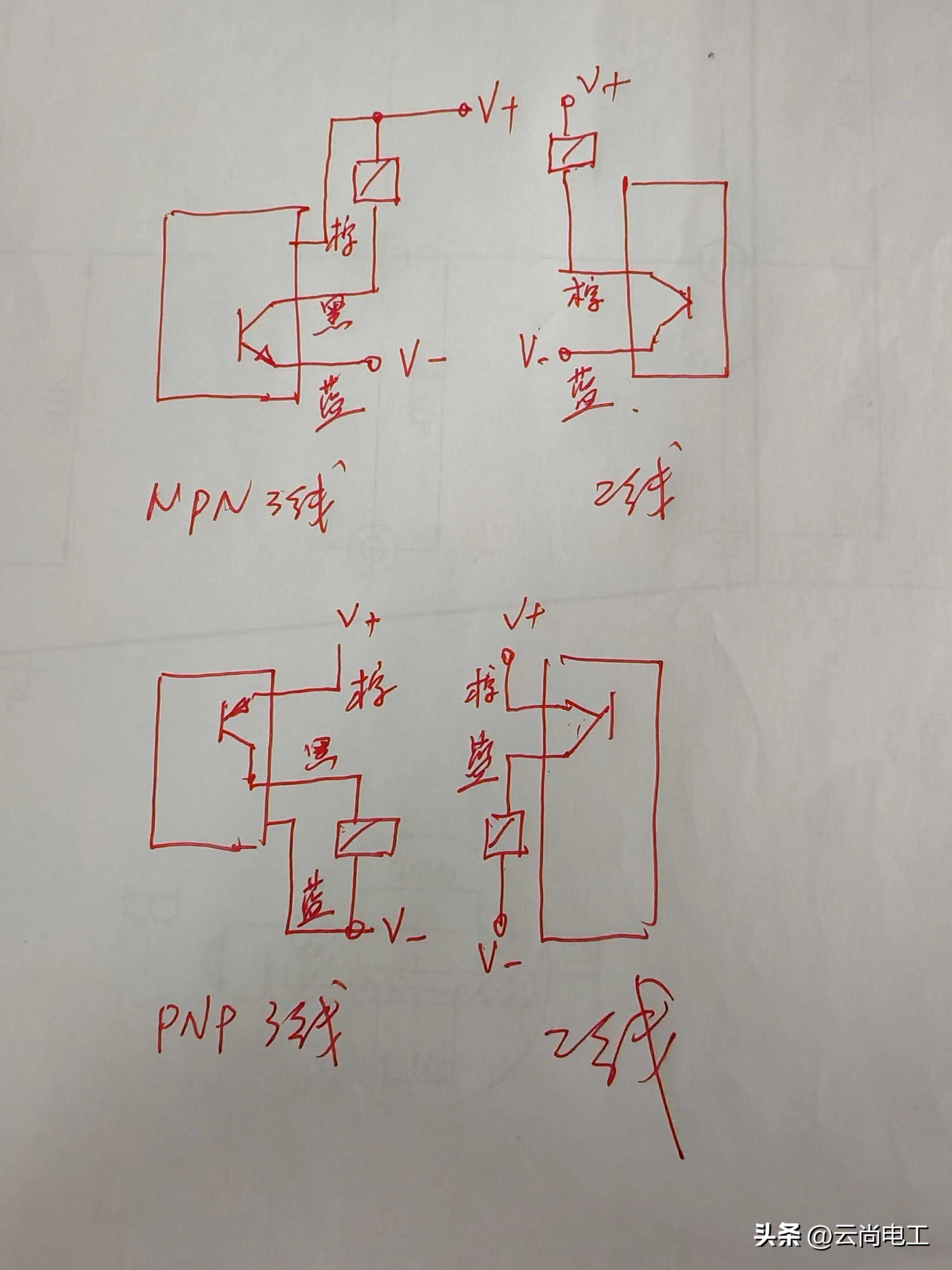

原三线NPN输出负载接的接线，和二线开关接线对应起来看，因为负载共正未变，所以，V-蓝线替换原蓝线，原黑色输出线要改成二线开关的棕色线。

当然以上是事后分析得出的结论，假如没有任何信息的情况下，很可能会盲试，可以采取一个原则：

要么共蓝线（棕接黑），要么共棕线（蓝接黑），只要不将二线开关这两根线同时接到电源棕蓝上，就不会出问题。
