浅谈静电放电（ESD）抗扰度试验

静电放电（ESD）抗扰度试验是为了防止人体静电对设备和周围磁场造成影响。那试验的目的和方法是什么呢？小编今天为大家一一讲解。

浅谈静电放电（ESD）抗扰度试验

静电放电测试的目的是测试单个设备或系统的抗静电放电干扰的能力。它模拟：操作人员或物体在接触设备时的放电；人或物体对邻近物体的放电。静电放电可能产生以下后果：

(1)直接通过能量交换引起半导体器件的损坏；

(2)放电所引起的电场与磁场变化，造成设备的误动作；

(3)放电的噪声电流导致器件误动作。

静电放电发生器

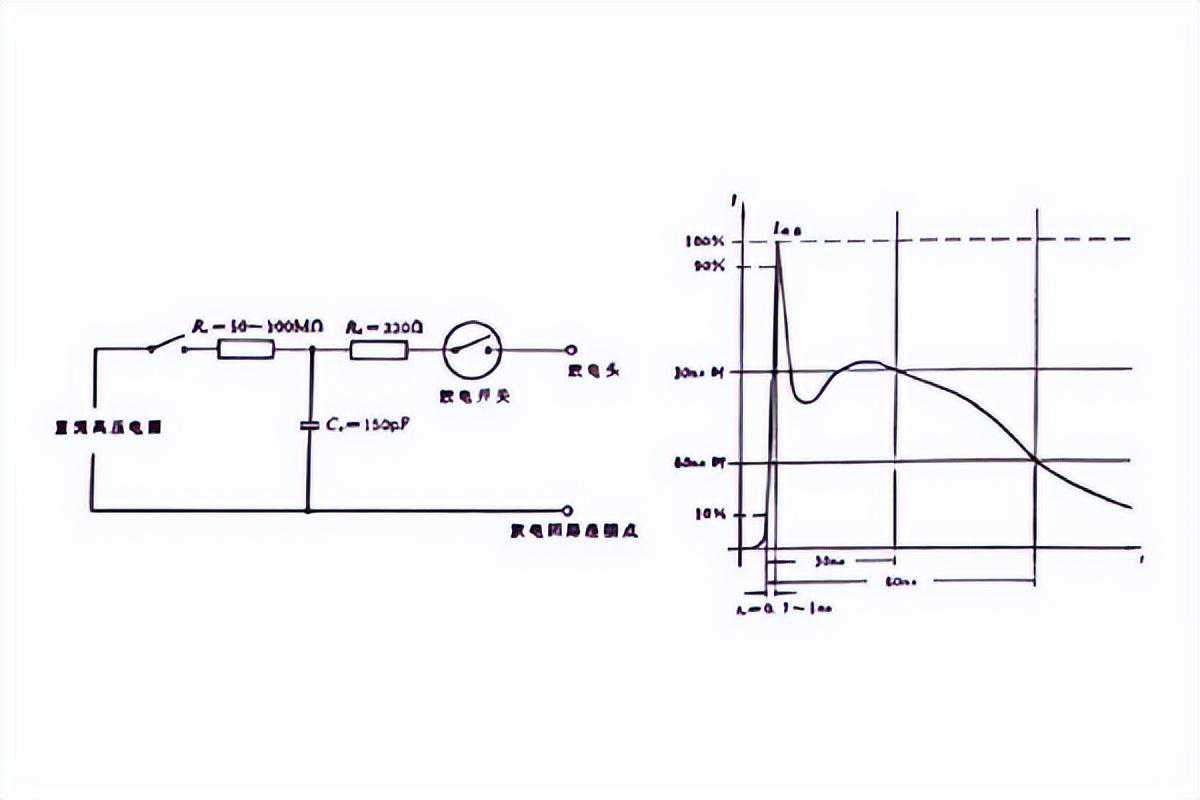

图中n表示电流峰值，上升时间丁「=(0.7-1)nso放电线路中的储能电容G代表人体电容，现公认150pF比较合适。放电电阻Rd为330Q,用以代表手握钥匙或其他金属工具的人体电阻。现已证明，用这种放电状态来体现人体放电的模型是足够严酷的。测试电压要由低到高逐渐增加到规定值。将来标准可能会对放电波形的上升时间做一些改变。

浅谈静电放电（ESD）抗扰度试验

1、静电放电测试包括接触放电与放气放电，接触放电又包括直接放电与间接放电，放电点包括所有接触面。

2、对于绝缘表面釆用空气放电，最高电压可加至±15kV；对于金属表面采用接触放电，最高电压可加至±8kV（含垂直与水平耦合）。

3、静电放电发生器的电极头通常应垂直于被测设备的表面，测试次数分正、负极性，至少各放电10次，测试间隔一般约Is,静电放电测试前后要同时监测待测件功能是否正常，以判定是否合格。

浅谈静电放电（ESD）抗扰度试验

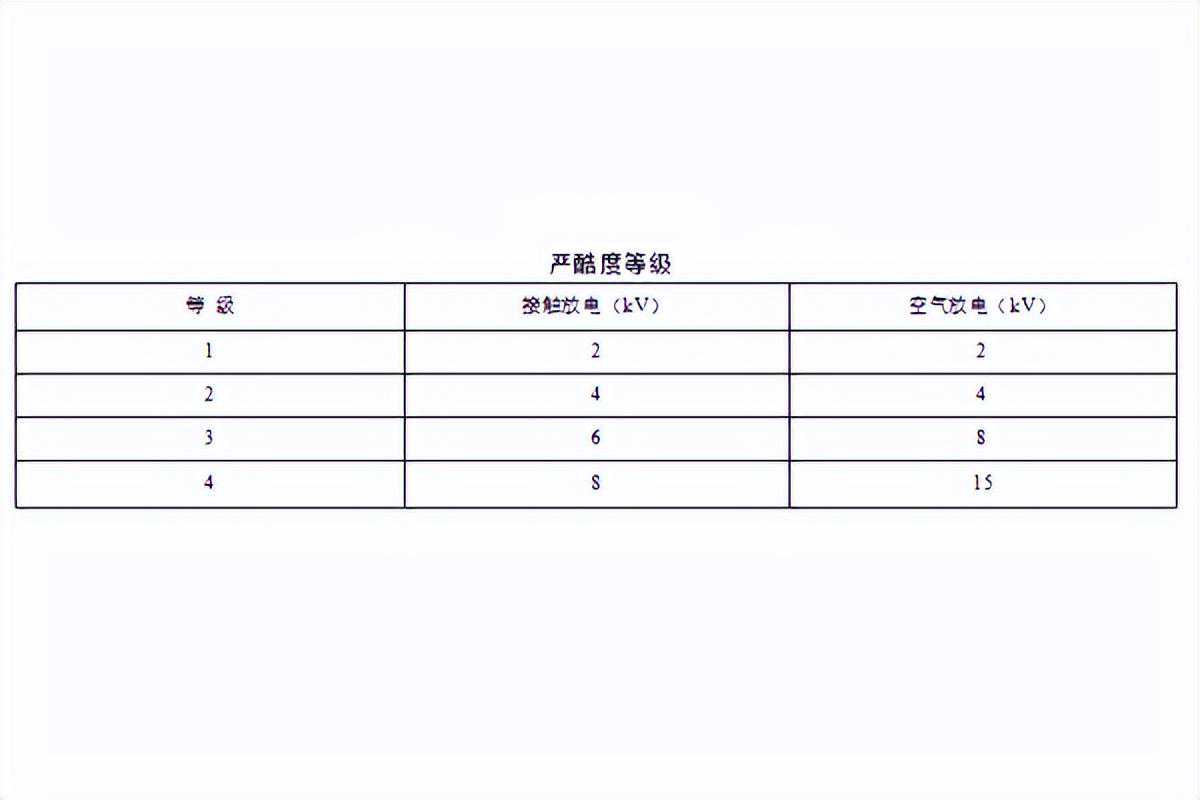

1、等级的选择取决于环境等因素，但对具体的产品来说，往往已在相应的产品或产品族标准中加以规定。

2、对于台式设备，试验设备包括一个放在接地参考平面上的0.8m高的木桌。放在桌面上的水平耦合板（HCP）面积为,并用一个厚0.5mm的绝缘衬垫将被测设备和电缆与耦合板隔离。如果被测设备过大而不能保持与水平耦合板各边的最小距离为0.1m,则应使用另一块相同的水平耦合板，并与第一块短边侧距离0.3mo但此时必须将桌子扩大或使用两个桌子，这些水平耦合板不必焊在一起，而应经过另一根带电阻的电缆接到接地参考平面上。3、对于落地式设备，被测设备与电缆用厚度约为0.1m的绝缘支架与接地参考平面隔开。

注意事项：不接地设备不像其他设备能自己放电，测试中，若在下一个静电放电脉冲施加之前电荷未消除，被测设备上的电荷累积可能使电压为预期试验电压的两倍，可能造成高能量意外绝缘击穿放电。因此，不接地设备在每个静电放电脉冲施加之前，被测设备上的电荷应消除，放电可使用类似于水平耦合板和垂直耦合板用的带有470kQ泄放电阻的电缆。

以上就是关于静电放电（ESD）抗扰度试验的全部内容，希望对您有所帮助，如果您有相关咨询，欢迎相互探讨！
