「西门子案例」电机随机启动，值得收藏哦

1.现有5台电机，进行电机1~5编号需要实现它们的随机间隔启动；

2.5台电机对于5个选择开关，选择的顺序决定电机启动的顺序；比如先选择开关2，则2号电机最先启动，以此类推；未选择的电机不启动；

3.按启动开关，电机按之前选择的顺序间隔启动，间隔时间为5秒；

4.按下停止按钮，所有电机停止。

1.西门子PLC：S7-1214CDC/DC/DC

2.按钮2个，选择开关5个，控制电机继电器5个

1.西门子PLC编程软件：TIA博途V16

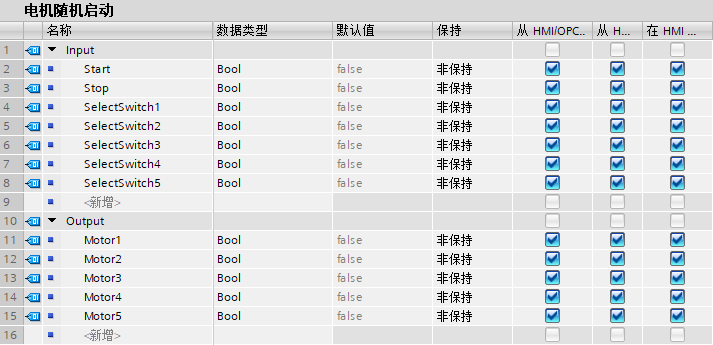

为便于后期修改，我们把程序做成一个FB块，并定义形式参数，将来在主程序调用赋值实际I/O点，如图：

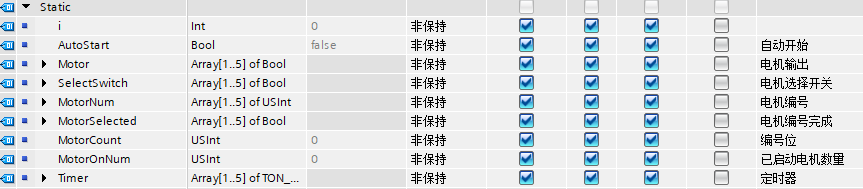

并建立了一些中间变量，特别是一些数组变量，来完成程序逻辑，方便做循环控制：

接下来我们开始写程序：

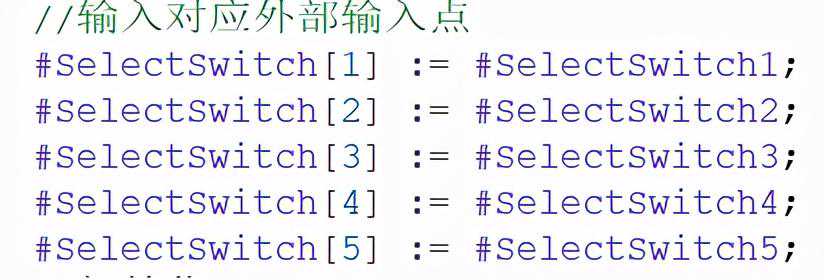

为了方便做循环调用，建立一些数组变量，跟输入的形式参数做简单对应：

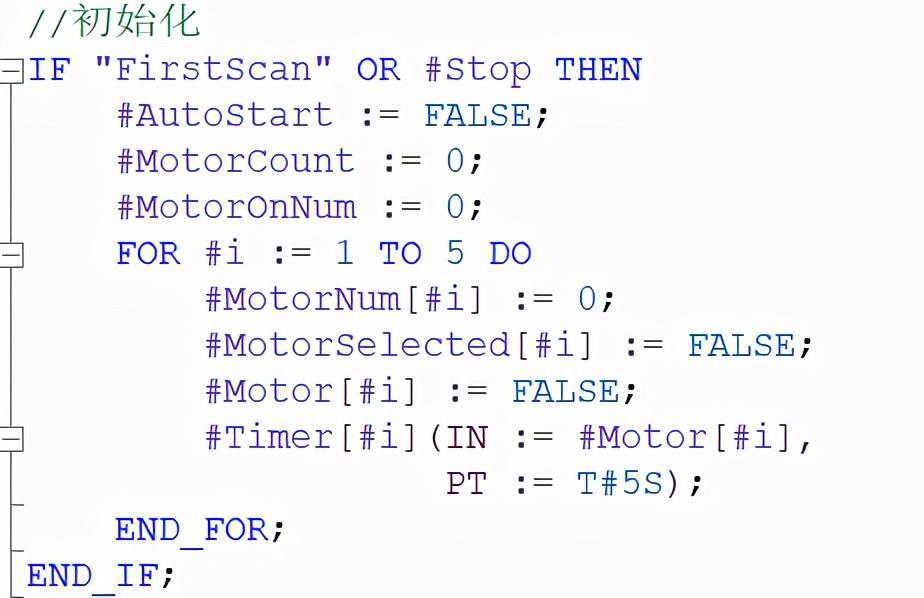

然后对所有标志位初始化，特别的是要对定时器做初始化，停止程序同理：

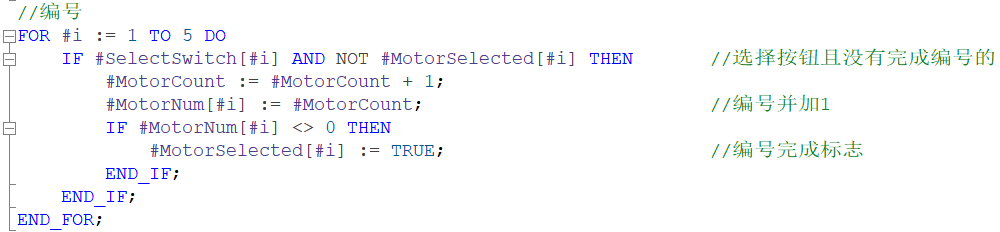

之后做编号程序，用FOR循环和数组简化重复程序量：

继续写电机判断编号动作程序，同样使用FOR循环简化重复程序：

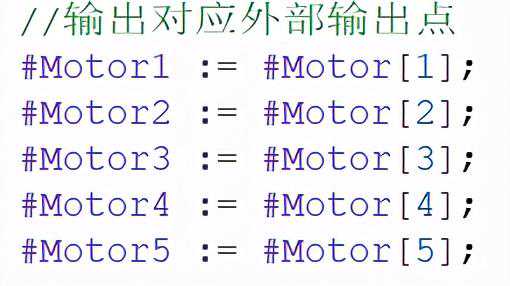

程序后段把用到的数组中间变量对应输出形式参数：

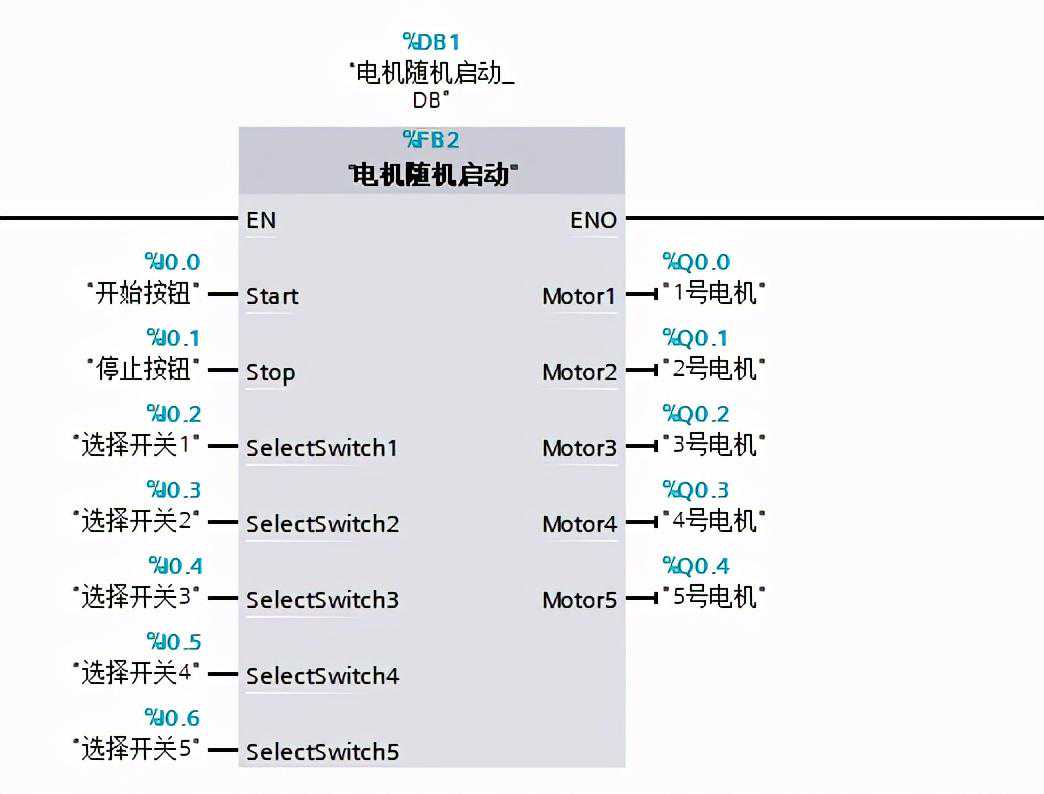

最后程序块在主程序调用，赋值实际I/O点：

程序完成，简洁且实用！
