自制焊接伴侣：我做了个烟雾净化器，超猛的

我自己做了一个「焊接烟雾净化器」！争取不留一丝漏网之“烟”！

我称之为“焊接伴侣”，超实用有没有

本文，我主要分享一下它的硬件结构、电路设计图。

看过你就知道，做一个这样的烟雾净化器有多简单！

下面对烟雾净化器的硬件结构进行详细介绍。

1.风扇

净化器用的风扇是6038暴力风扇，是四线带PWM调速功能的。

2.供电接口

使用一个DC接口；一个TYPE-C接口，供电电压12V。

其中TYPE-C接口输入采用「FS312HC“诱骗”芯片」，“诱骗”电压12V，给整个电路供电。

3.外壳

外壳采用3D打印。如果你需要3D外壳文件用于DIY的话，可以自取：焊接烟雾净化器-嘉立创EDA开源硬件平台

首先：戳文字链下载外壳源文件

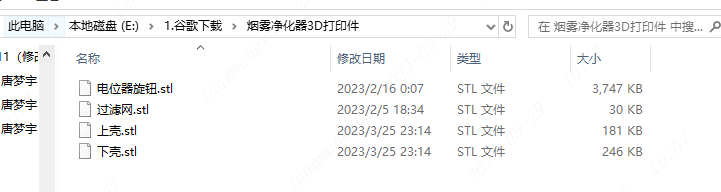

第二步：下载成功后，解压3D打印文件。

4.线性稳压器

一个5V的线性稳压器，提供5V电压源，通过电位器调节0~5V的电位给「GP9101电压转PWM芯片」。从而让GP9101输出0%~100%占空比的PWM信号，调节风扇的转速。

5.其他

①RK097电位器

②KF2510风扇接线座

③带灯电源开关（任意直径为16mm的自锁开关都可）。

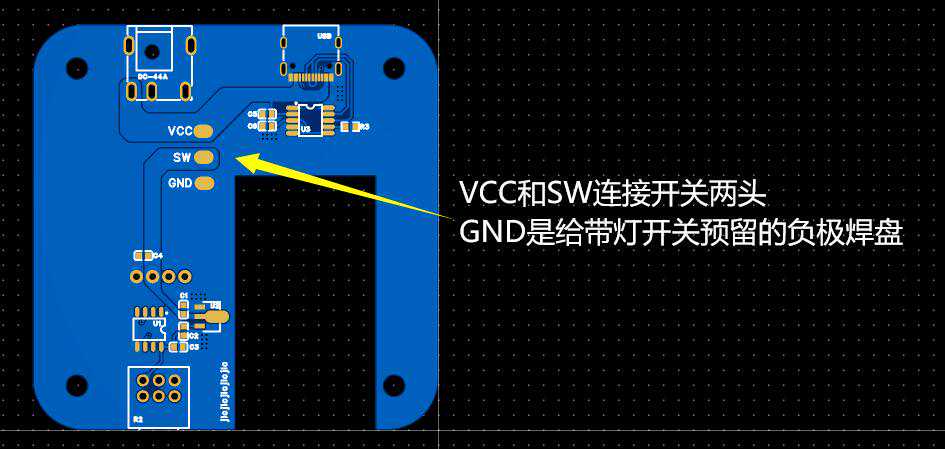

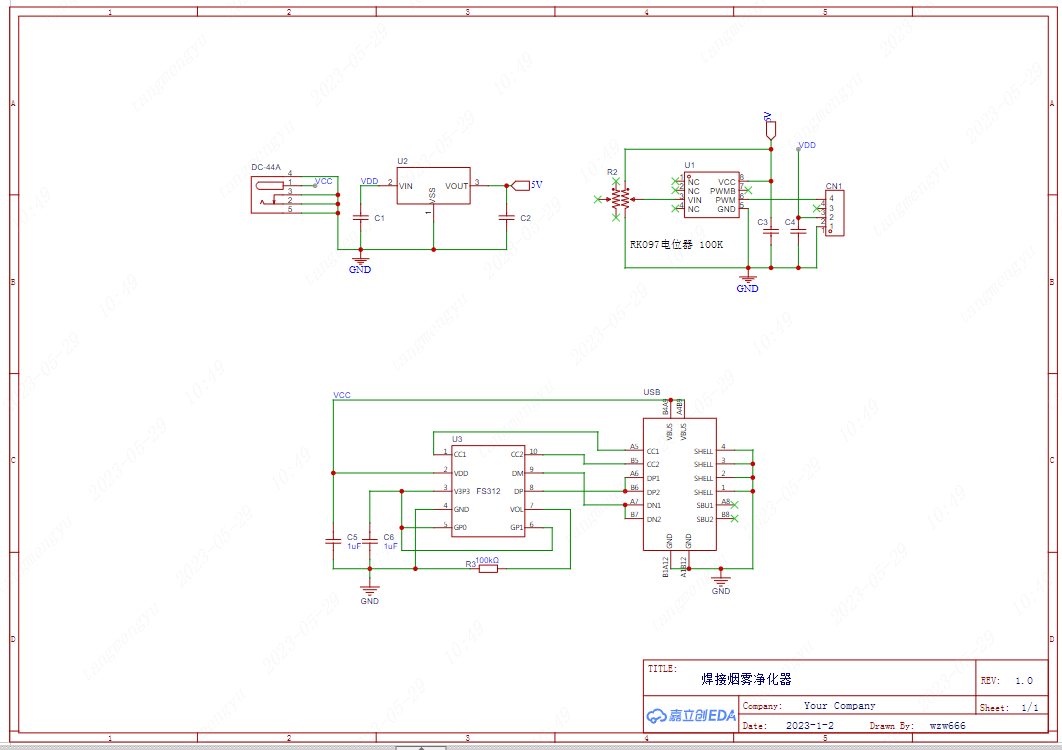

电路设计同样简单。

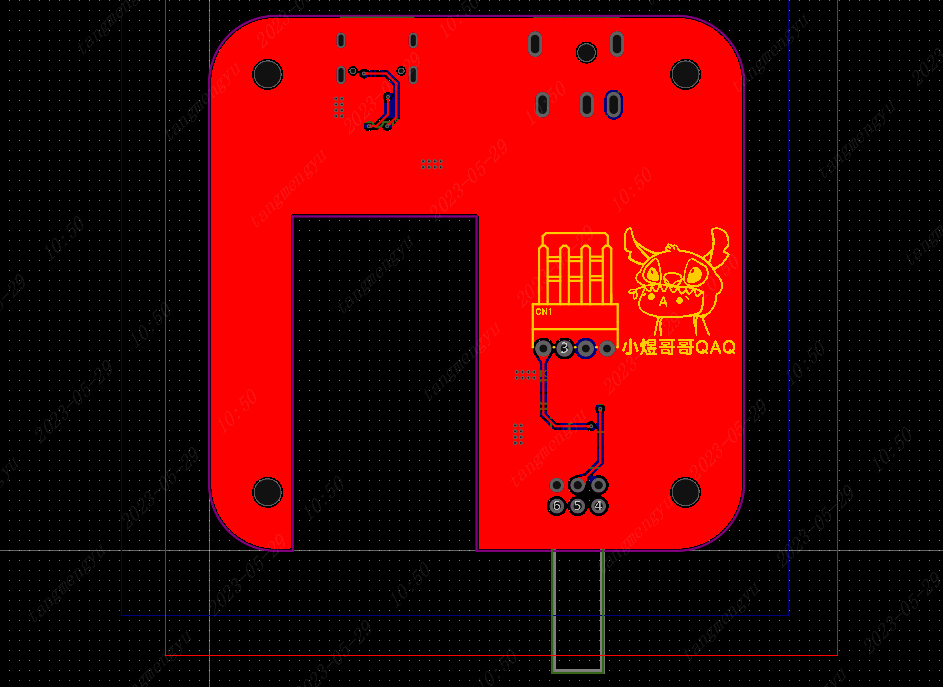

第一步：打板

使用嘉立创EDA打板

第二步：准备活性炭过滤棉（需要自己裁剪成合适的尺寸）

第三步：安装

第四步：安装完成

我真的太喜欢这个“焊接伴侣”啦！保护呼吸道，人人有责~

我会持续更新优质，有趣的开源项目！
