如何用ImageJ进行粒度分析

ImageJ是由NationalInstitutesofHealth开发的一个基于Java的图像处理软件，它可以运行于MicrosoftWindows,LinuX和MacOS等多种平台。ImageJ可支持多种图片格式，如tiff、png、gif、jpeg、bmp等，并对这些图片进行显示、编辑、分析、处理等。

这里，为了便于大家认识该软件，GO小妹以粒度分析TEM图片为例进行演示。欢迎大家点评指正交流。

首先，请感兴趣的同学在网上或通过本文链接下载ImageJ软件，安装后，桌面会有以下图标：

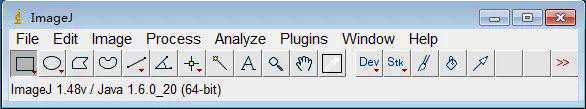

打开“ImageJ”软件的工作界面如下：

现在，我们用该软件对TEM照片进行粒度分析。

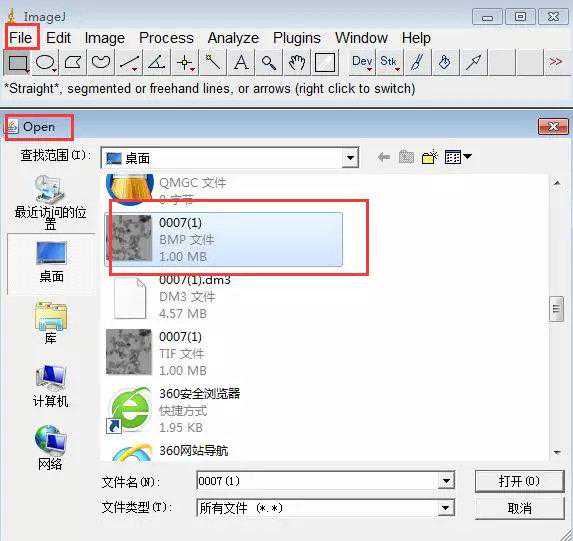

第一步导入图片：通过“File-open”打开需处理的图片，如图片为“.dm3”格式，则用DigitalMicrogragh的“Ctrl+G”将其转换为ImageJ可支持格式。

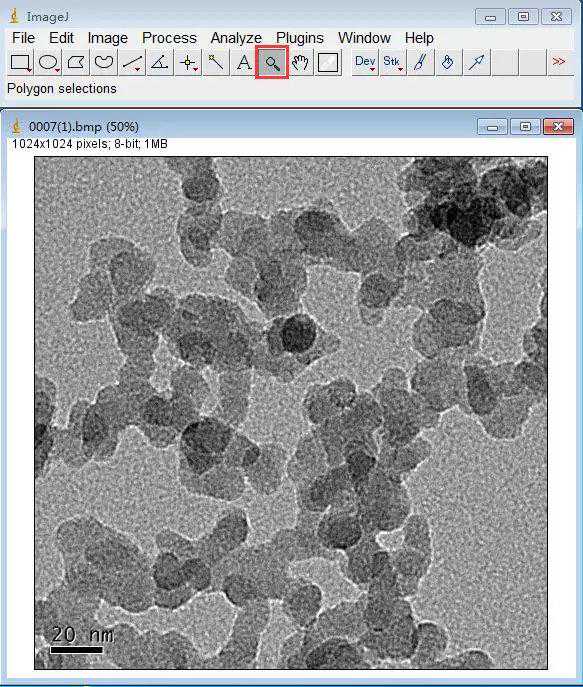

如需对图片大小进行调整，则选中红框所示图标，在图片上直接单击为放大，按住ctrl单击为缩小。

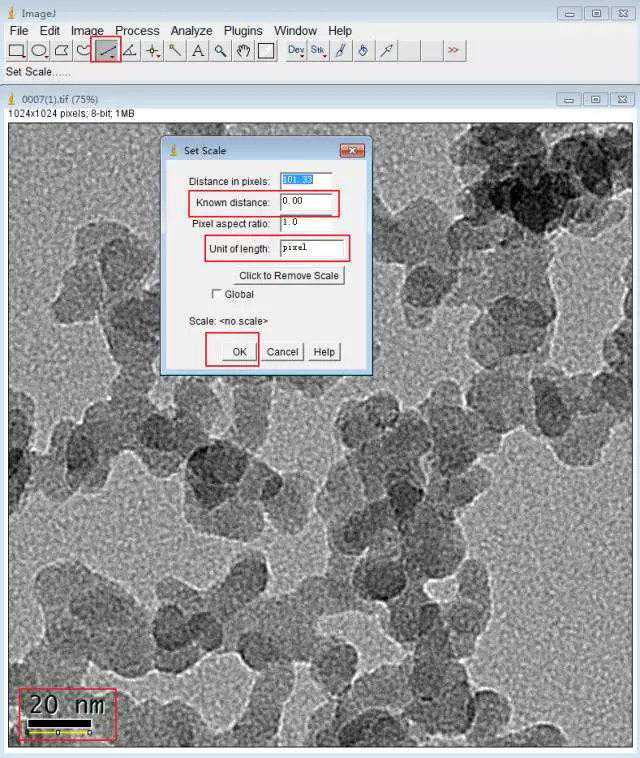

第二步设置标尺：选中下图工具栏中红框里的画线工具（左键双击可对线条粗细进行设置，右键单击可选择线条类型），按住鼠标左键画出一条与标尺长度相同的直线，然后选择“Analyze-SetScale”,在跳出框中“Knowndistance”输入标尺长度，“Unitoflength”输入标尺单位，再选择“OK”。

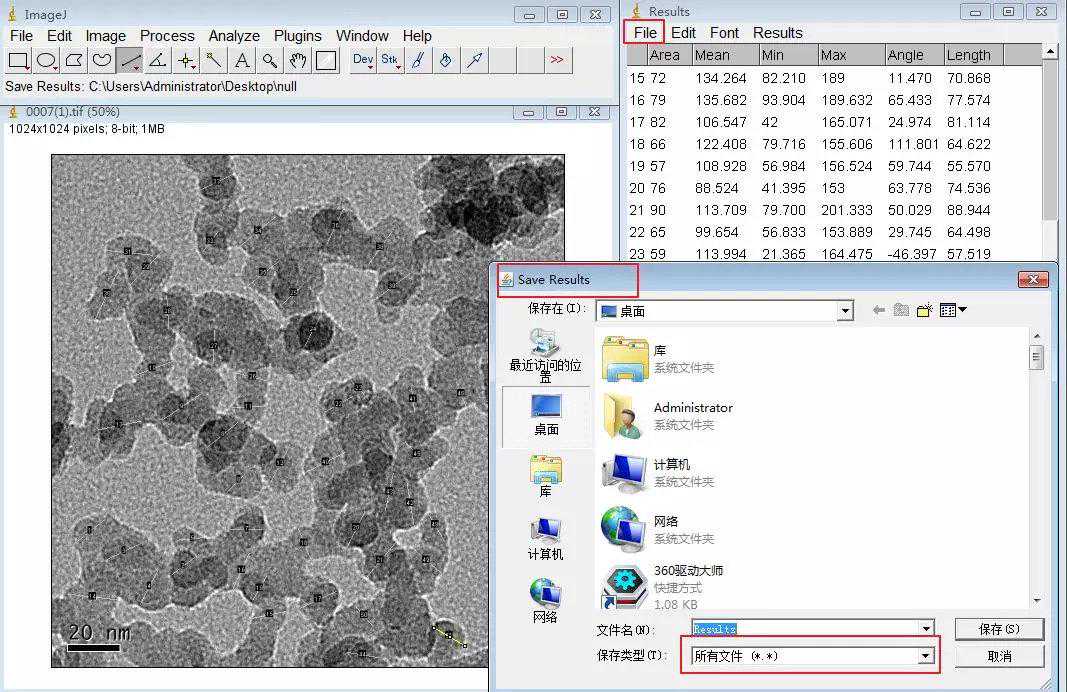

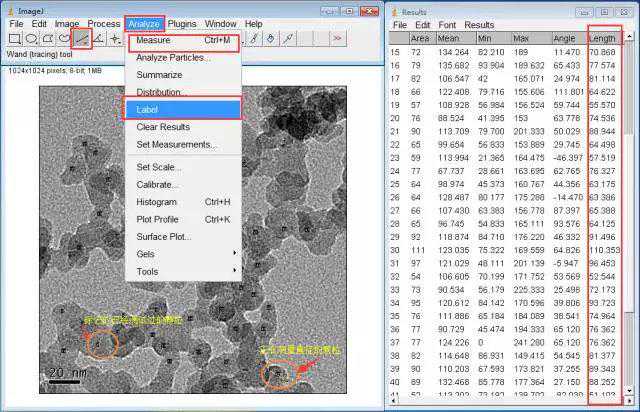

第五步统计结果分析

为了便于处理，这里将统计结果“length”一列从Excel拷贝到“Origin”进行处理。在Origin菜单中选中该列，选择“Statistic-Descriptivestatistic-Frequencycount”,然后点开“ComputationControl”，在其中设置最大值、最小值、增量等。

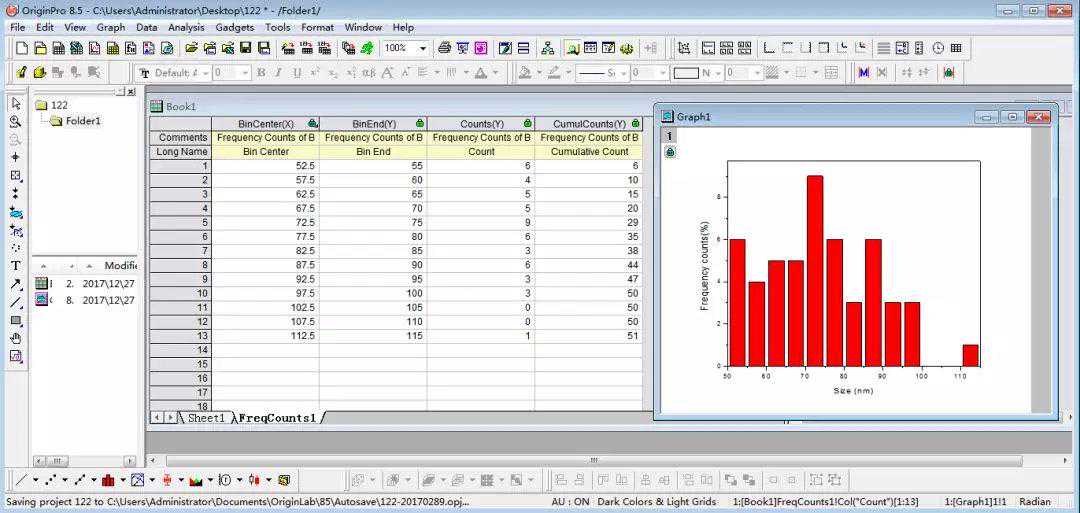

设置好后点选"OK"，即可得下图列表：

选中count一列，然后做column图，并对坐标轴进行设置，就可得到下图中的粒径分布图。

感兴趣的读者可以按着上面的方法自己研究一下，有什么问题可以联系GO小妹一起学习交流
