说明：
1、本资料是部分显示屏所使用的LVDS线汇总表，其中对LVDS接口插座、特征、编码等作了介绍。如果这些显示屏的LVDS线损坏，可参考；
2、由于1920X1080高清屏对应的数字板LVDS接口电路标准化较统一，可考虑通过更换LVDS线，对高清屏代用表中LVDS插座及排序不同的屏进行代用；
3、由于非1920X1080显示屏对应的数字板LVDS接口电路标准化不统一，如果代用屏的机芯与被代用屏的机芯相同，则可考虑通过更改LVDS线，对标清屏代用表中LVDS插座及排序不同的屏进行代用；如果代用屏的机芯与被代用屏的机芯不同，则不能通过更改LVDS线，对这些屏进行代用。
4、本资料可能会有不准确之处，供大家参考，并请大家指出错误之处，谢谢！
一、26寸以下（含26寸部分屏和三星2010年后32寸屏）
参数：
1366*768
60Hz
端子：FI-X30S1

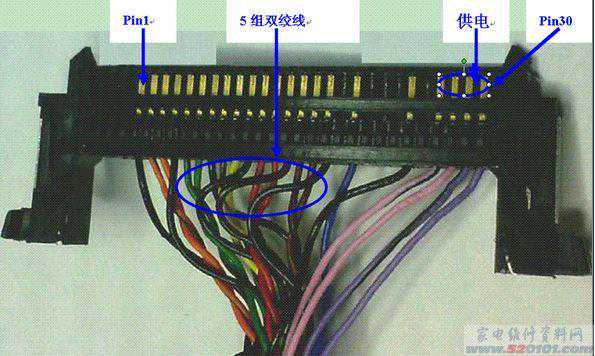

特征：LVDSPin30，29，28供电2、5组LVDS数据双绞线
材料：A46-BB40DL-SSXH1G400该接口适用于26寸以下（含26寸部分屏、2010年后三星32寸HD屏）分辨率为HD（1366*768）的屏
参数:
1440*900
60Hz
1680*1050
60Hz
1920*1080
60Hz
端子：FI-X30S

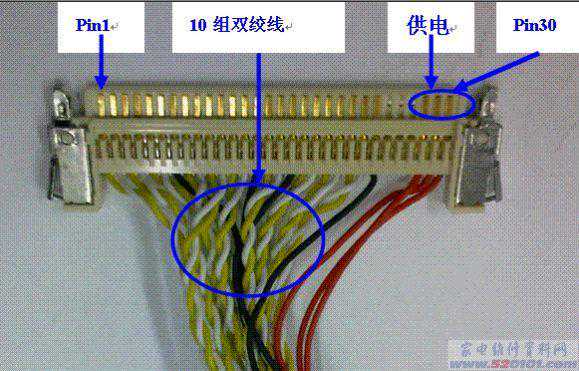

特征：1、LVDSPin30，29，28供电2、10组LVDS数据双绞线
典型和材料号：46-AB250L-CM0C1G
长度：250
该接口适用于26寸以下（含26寸部分屏），除分辨率1366*768外的屏
二、26寸以上（含26寸部分屏）
参数：1366*76860Hz
端子：FI-X30S

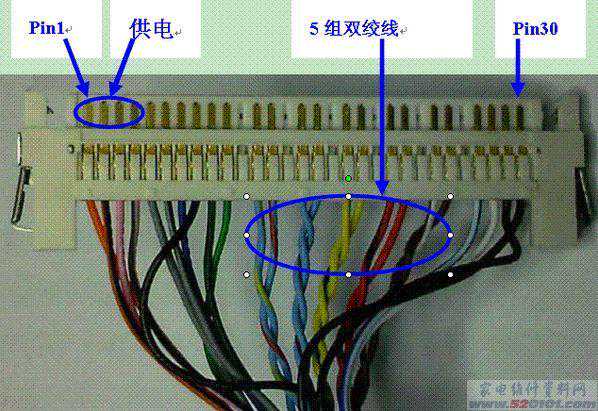

1、LVDSPin1--4供电2、5组LVDS数据双绞线
46-AB45DL-LGXJ1G
长度：450
备注：该接口适用于26寸以上（含26寸部分屏）分辨率为HD即1366*768的屏，主要使用于除三星屏外的其他厂家的屏，如LG,AUO,CMO,Sharp等，
参数：1366*76860Hz
端子：FI-E30S
特征1、LVDSPin28--30供电
2、5组LVDS数据双绞线
材料：46-BB350B-SS5H1G
长度：350
备注：该接口适用于32寸以上分辨率（1366*768）三星旧型号屏，如三星32寸SS5；2010年后HD屏不再使用该接口
参数：1920*108060Hz
端子：FI-RE51

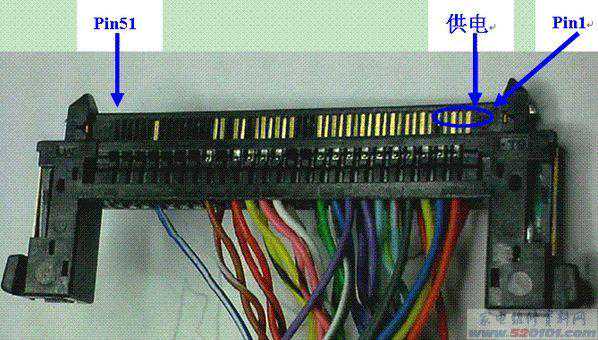

特征：1、LVDSPin1--4供电
材料:46-FB40HL-SS9M1G
长度：400
备注：该接口适用于分辨率（1920*1080）三星屏,其他厂家panel参考选用。
参数：1920*108060Hz
端子：FI-RE51

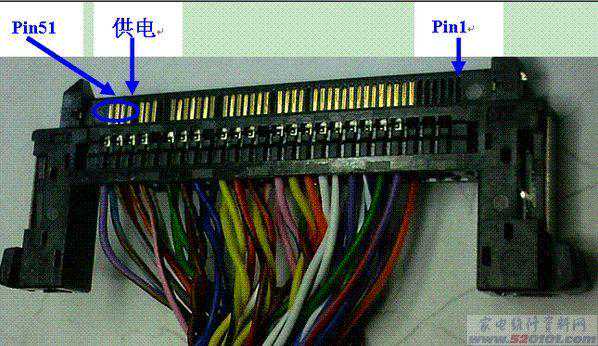

特征：1、LVDSPin48--51供电
材料型号：46-FB55FL-LG1S1G
长度：550
备注：该接口适用于分辨率（1920*1080）LG屏,其他厂家panel参考选用，大部分AUO屏是此类型
三、120Hz屏LVDS接口定义说明

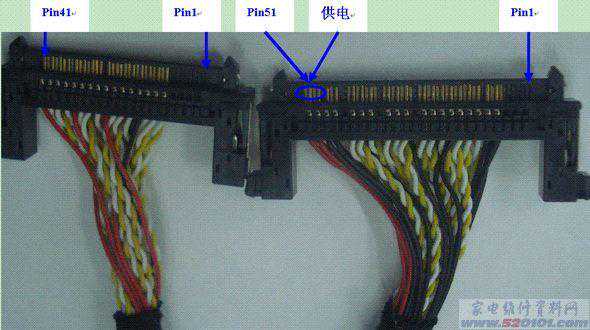

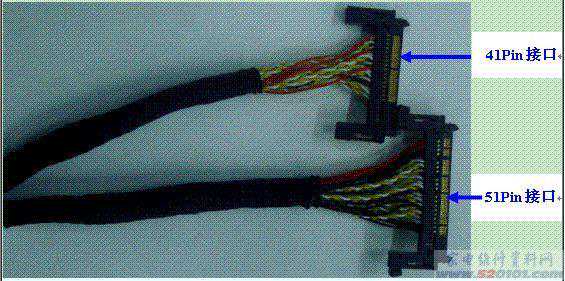

1、120Hz屏不分尺寸大小，需配置2条LVDS连接线1条51pin，1条41pin，如右图；
2、120Hz屏线有两种类型G和H：G：Pin1--4供电,主要适用于三星，CMO等其他厂家参考使用
H：Pin48--51供电，主要适用于LG、AUO等其他厂家参考使用
参数：
1920*1080120Hz
端子：FI-R51HLFI-R41HL
特征：LVDSPin1--4供电
材料：46-FB055L-SSXS1G
长度550
该接口主要适用于三星，CMO等其他厂家参考使用；2根线并成一根线，
参数：1920*1080120Hz
端子：FI-R51HL
FI-R41HL
特征：LVDSPin48--51供电
材料
46-FB55FL-LG1S1G
长度：550
备注：该接口主要适用于LG，AUO等其他厂家参考使用；
