「仪表工」电接点压力表

普通电接点压力表

电接点压力表广泛应用于石油、化工、冶金、电站、机械等工业部门或机电设备配套中测量无爆炸危险的各种流体介质压力。通常，仪表经与相应的电气器件（如继电器及变频器等）配套使用，即可对被测（控）压力的各种气体与液体介质经仪表实现自动控制和发信（报警）的目的。

以控制压缩机电机为例：储气灌压力到达下限自动开启，到达上限自动停机。

控制过程如下：在压力到达（或开机时低与）下限时，电接点压力表的活动触点

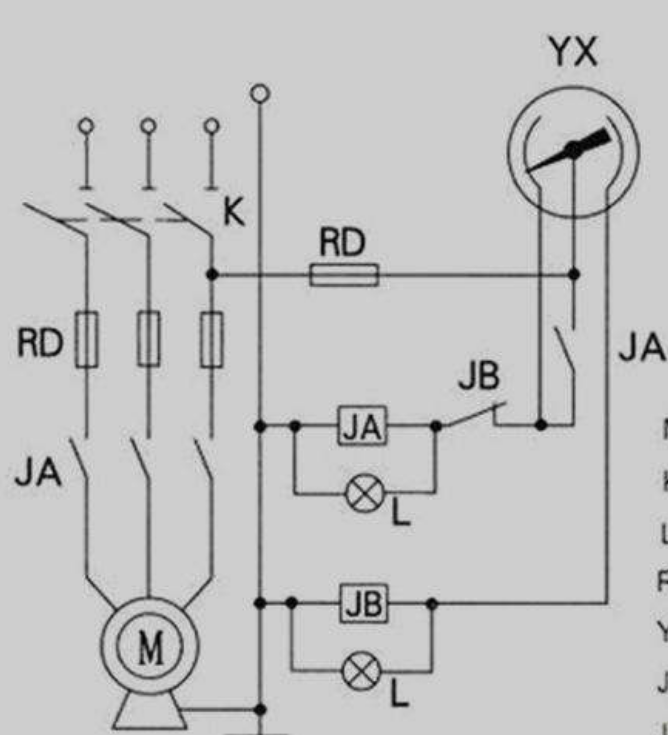

电接点压力表接线图

电接点压力表有三根接线，一根是公用的，表针是可调的，可将一个表针调到0.4M，接低压启动控制继电器，另一个表针调到0.6M，接高压停止继电器，公用线是高低压控制的公用线。

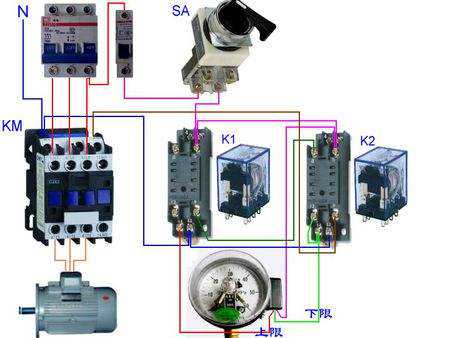

电接点上下限控制电机实物图

环境震动较大时，可选用磁助式电接点压力表。

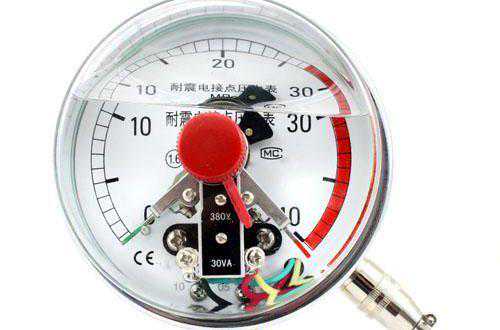

耐震电接点压力表

电接点压力表上下限可以通过表面中间的旋钮调节，按下旋钮卡到上或者下限旋转到相应压力值上。

电接点压力表上下限三根线可以用万用表二极管档测出。
