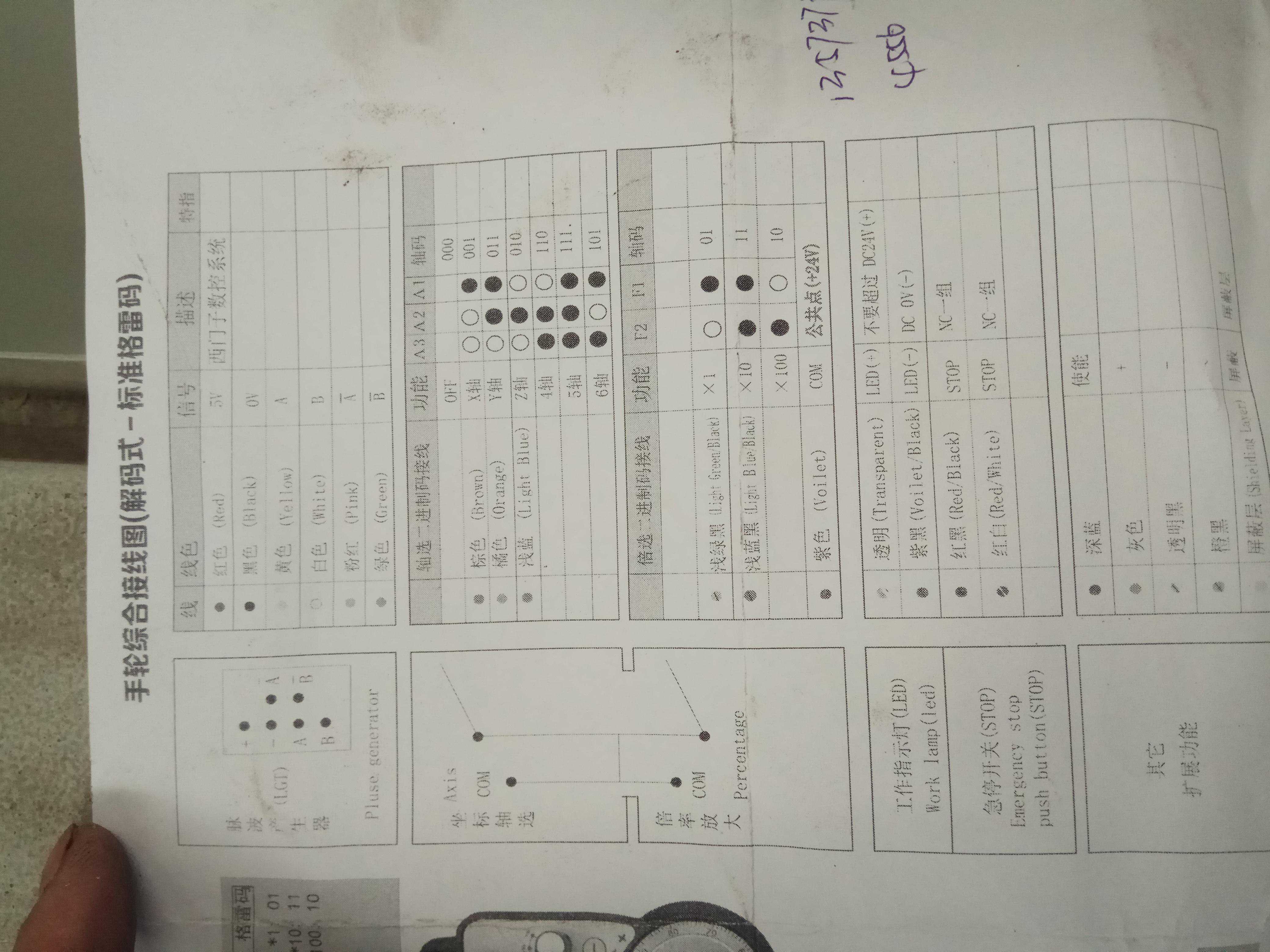

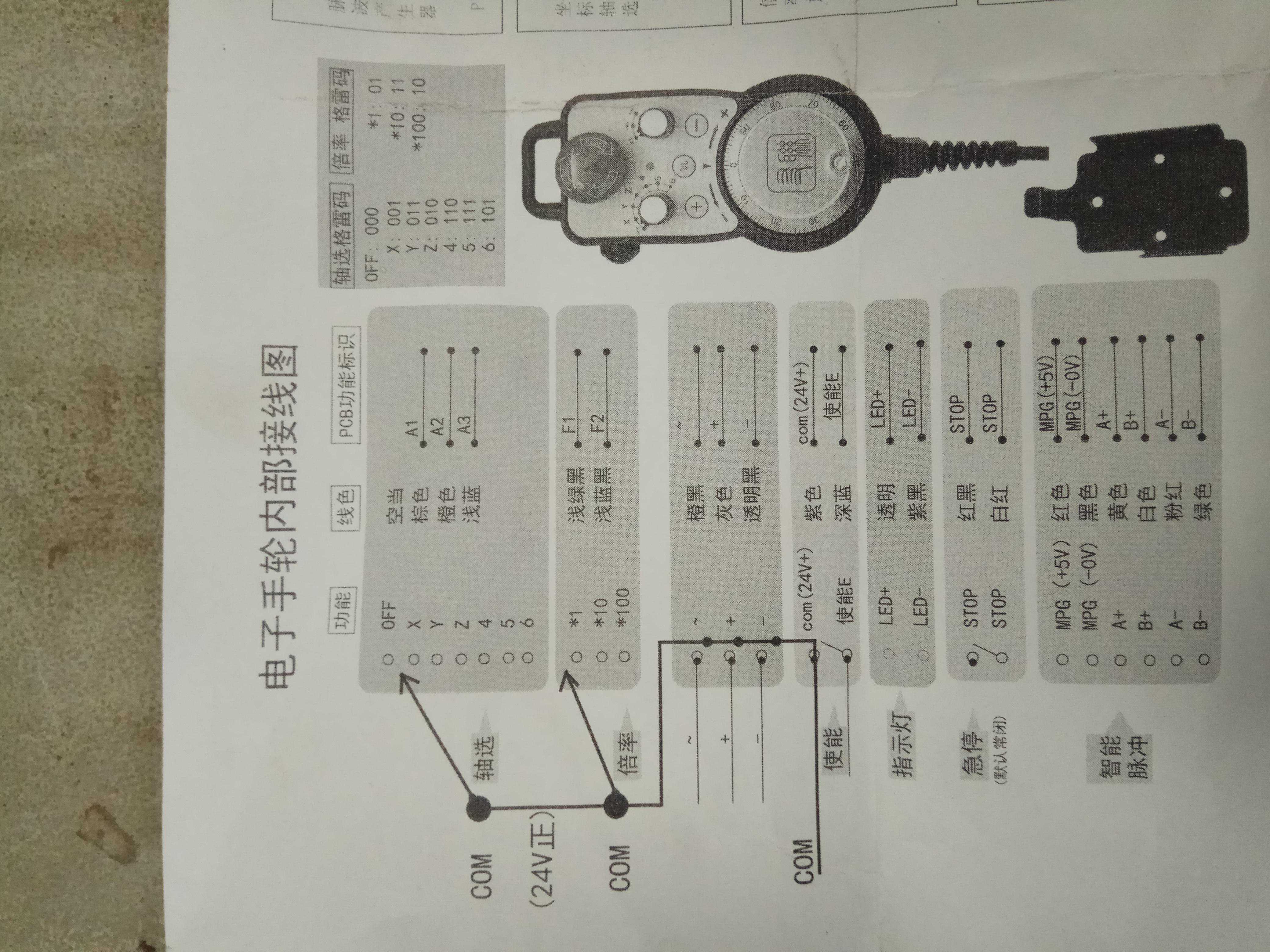

下面介绍一下电子手轮的接线，先看几张图片
手轮的外观，当然也有其他样式的。

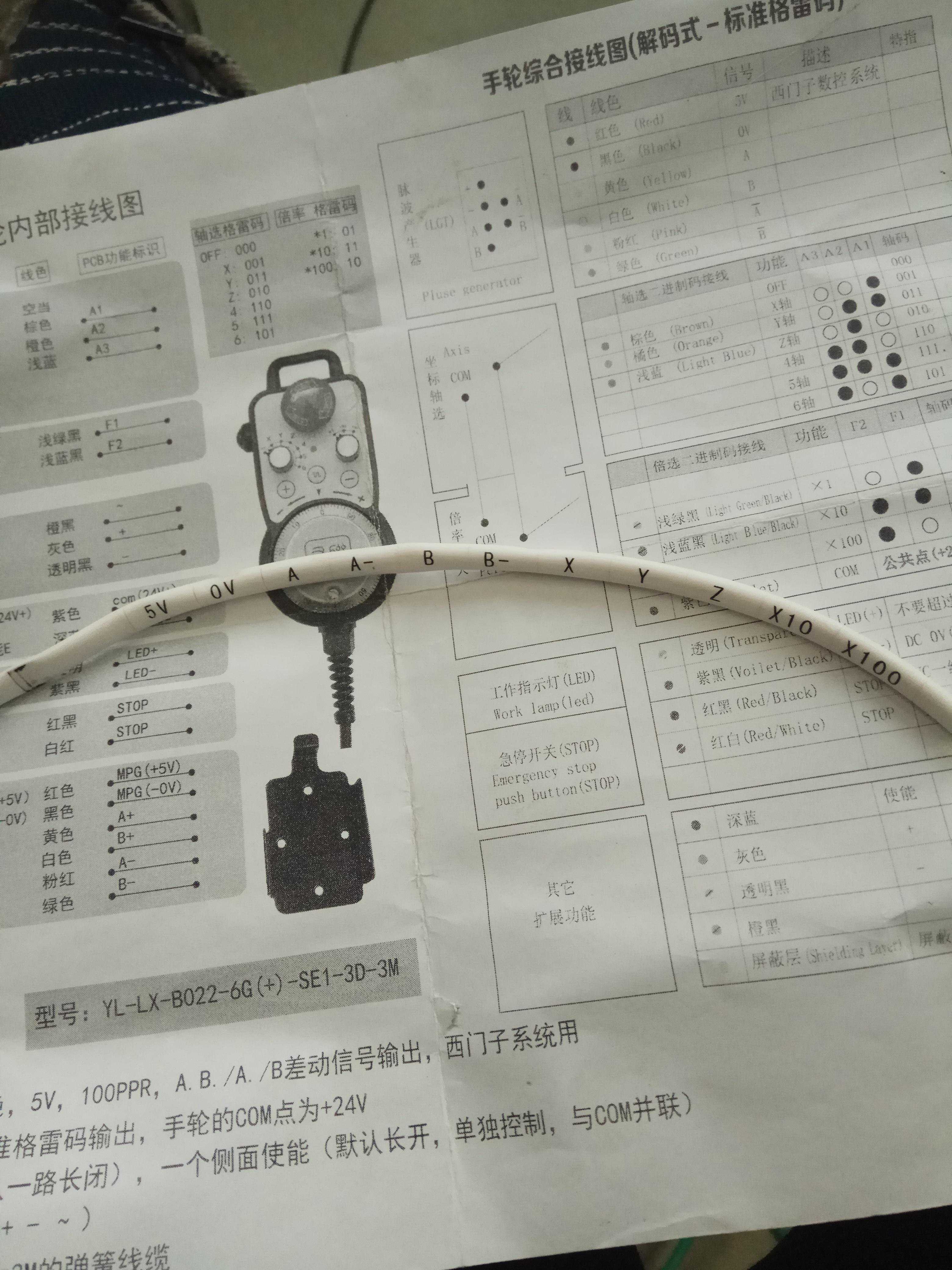

我这里用到的线是
5V，0V，A，B，A–，B–
轴选二进制X,Y,Z
倍选二进制X1,X10
这里值得注意的是有一个COM线必须与24V+相连，否则手轮没有输出。

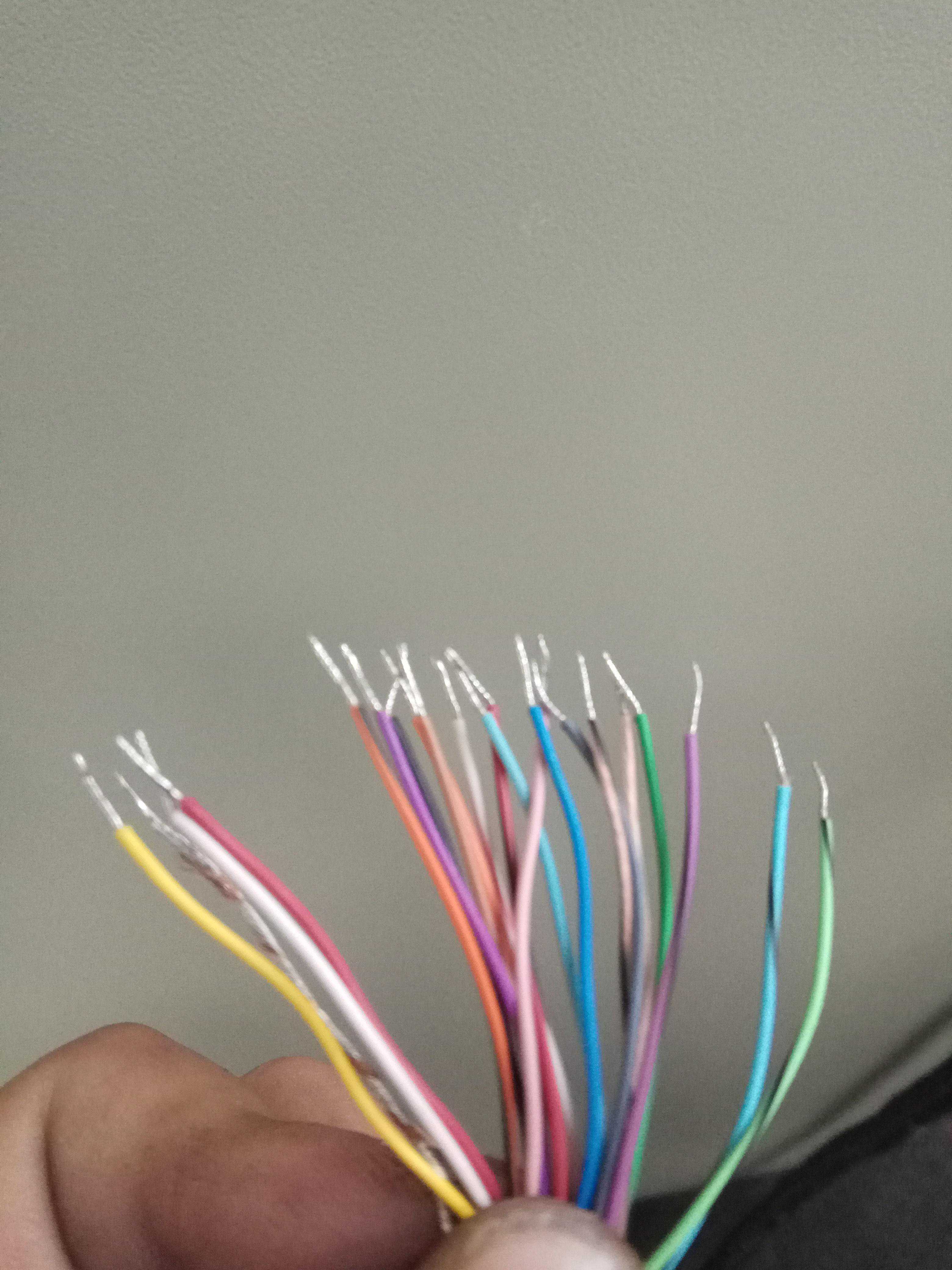

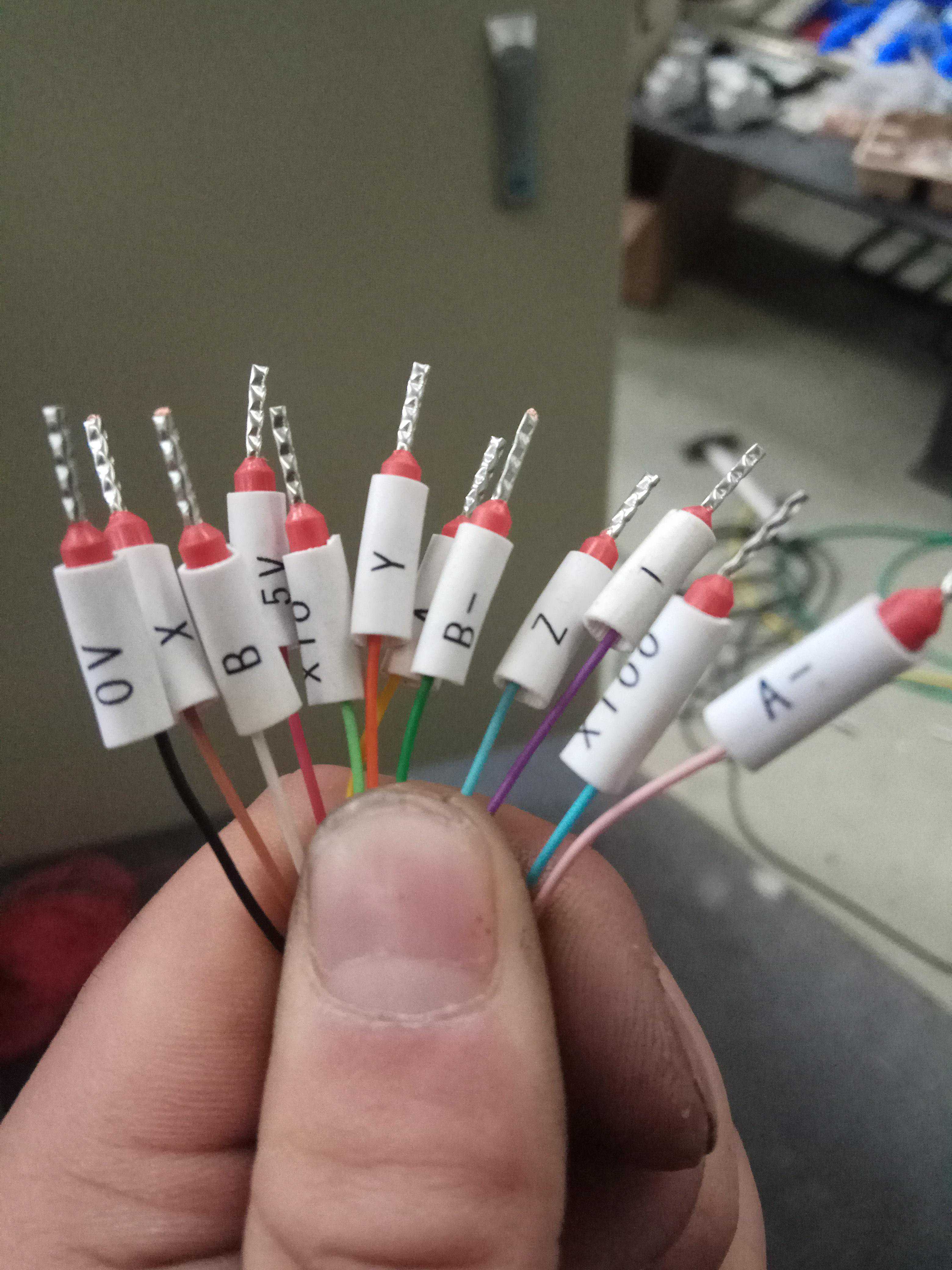

线够细的，准备好线号，开始干了！
完成后的效果，请忽略那只肥手。

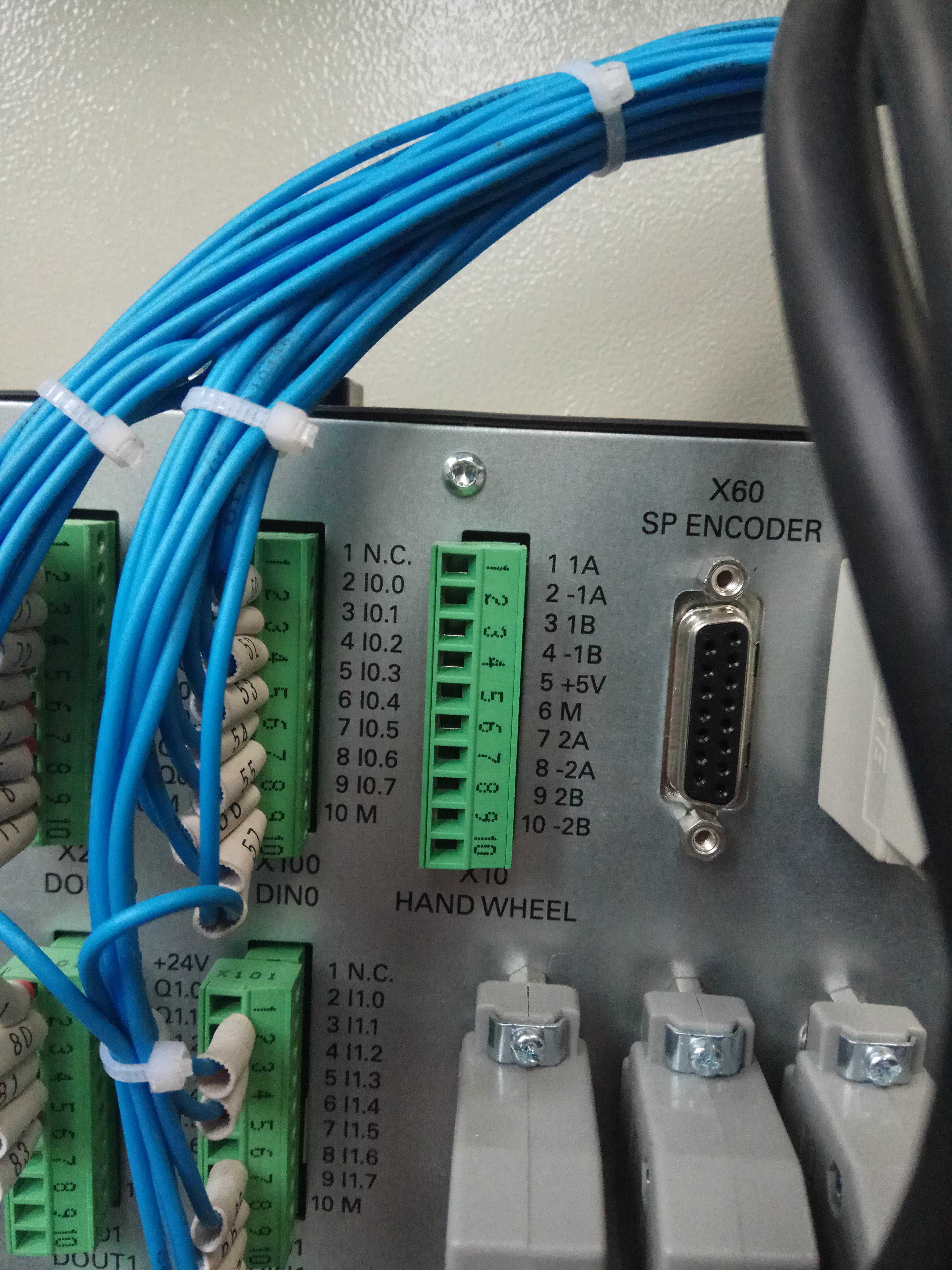

西门子808D系统后边，有个X10HANDWHEEL的接口，右边有相应的接线号，对应手轮的线号接就可以了，而轴选和倍率的需要相应的输入点，这个和电气设计有关。
西门子808D电子手轮就介绍到这里，感谢大家支持。
