拆解原装三星旅行充电器，支持快充，做工用料中规中矩

这个是三星的旅行充电器，中国制造。这一款充电器还有越南制造的，不是前段时间有说iPhone印度制造的，它的发热量就会比较大一些，所以肯定还是有多少有点区别，没关系，现在收到什么就什么。

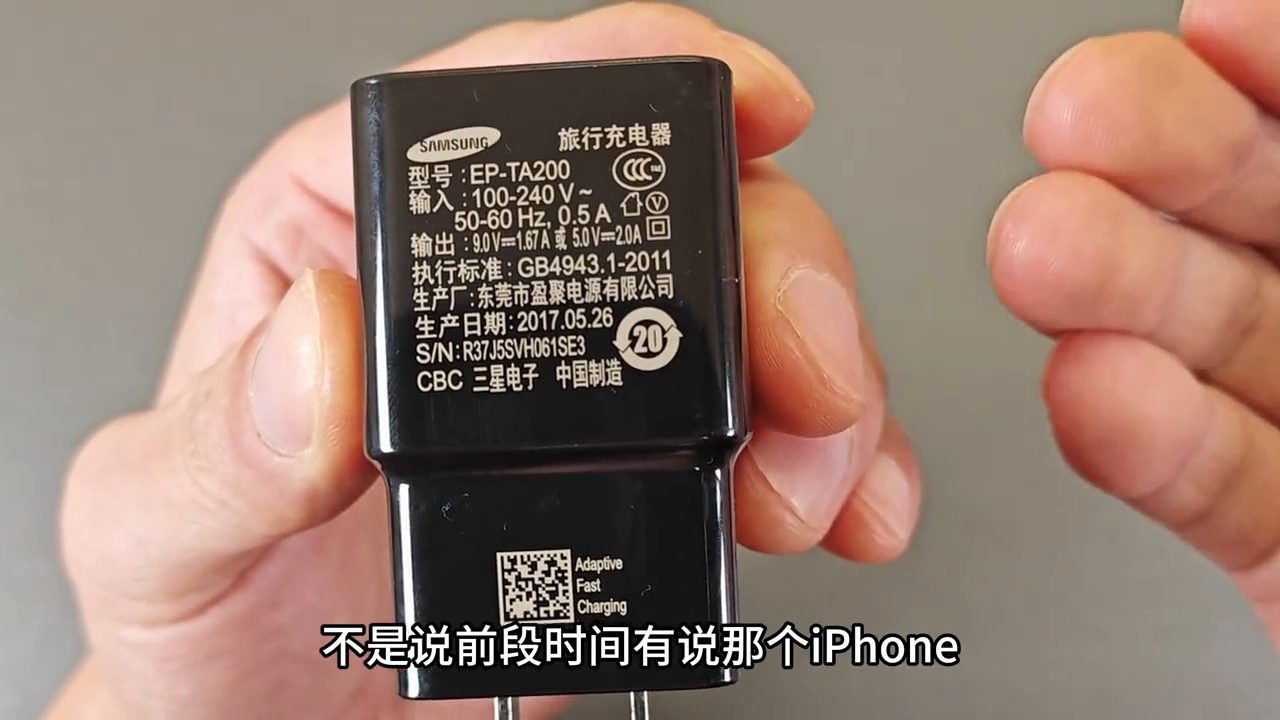

型号是EP-TA200，有3C的认证，输入100-240伏，五十到六十赫兹0.5安，输出是9伏1.67安或者5伏2安。这款充电是支持快充的，生产地址就在东莞，17年5月份生产的。

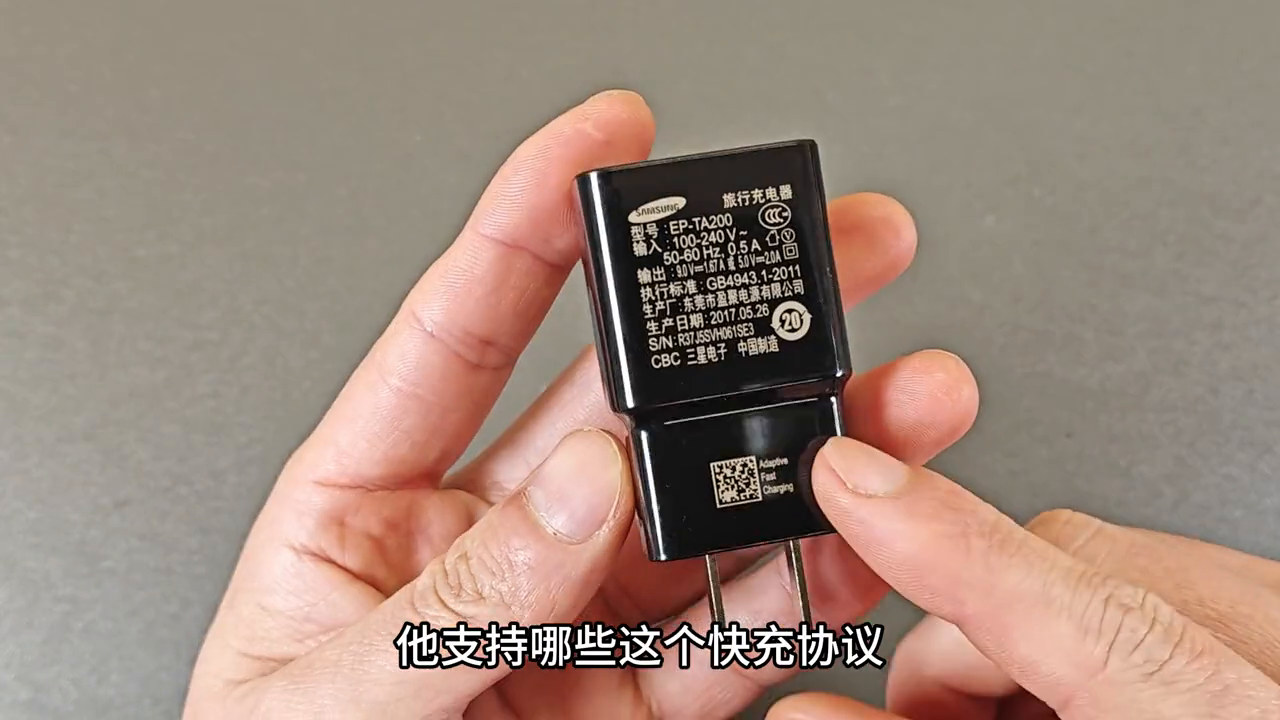

首先来看一下它支持哪些快充协议，我来就用快充协议检测仪来测一下它支持的快充协议，快充协议自动检测。现在检测完成，看一下它支持的快充协议，它支持、安，还有三星的AFC9伏的快充，还有高通的伏，9伏是支持的。

像现在市面上大多数手机通用的快充，像基本上都是支持，还有，也就是说这款充电器能给市面上的几乎所有的手机，除苹果以外的手机进行快充。

对于一款手机充电器，还应该看一下它的纹波，因为手机充电器的纹波，对手机的充电效率和电池寿命都是有比较大的影响。看一下没有负载情况下的纹波大概就是在六七十毫伏的样子。

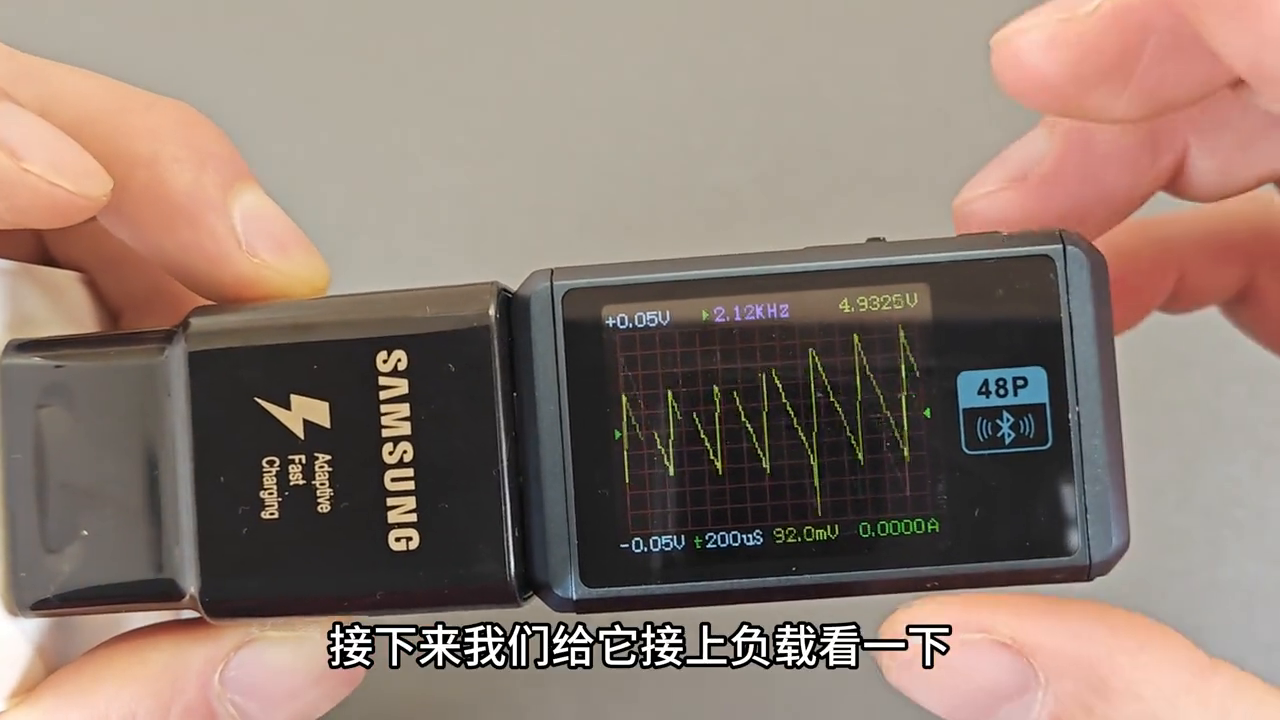

接下来给它接上负载看一下，接上负载纹波就会有波动，可以看到它这里高已经超过了一百毫伏。像这种充电器国标的标准一般是低于200毫伏，所以这款充电器的纹波也是满足要求的。

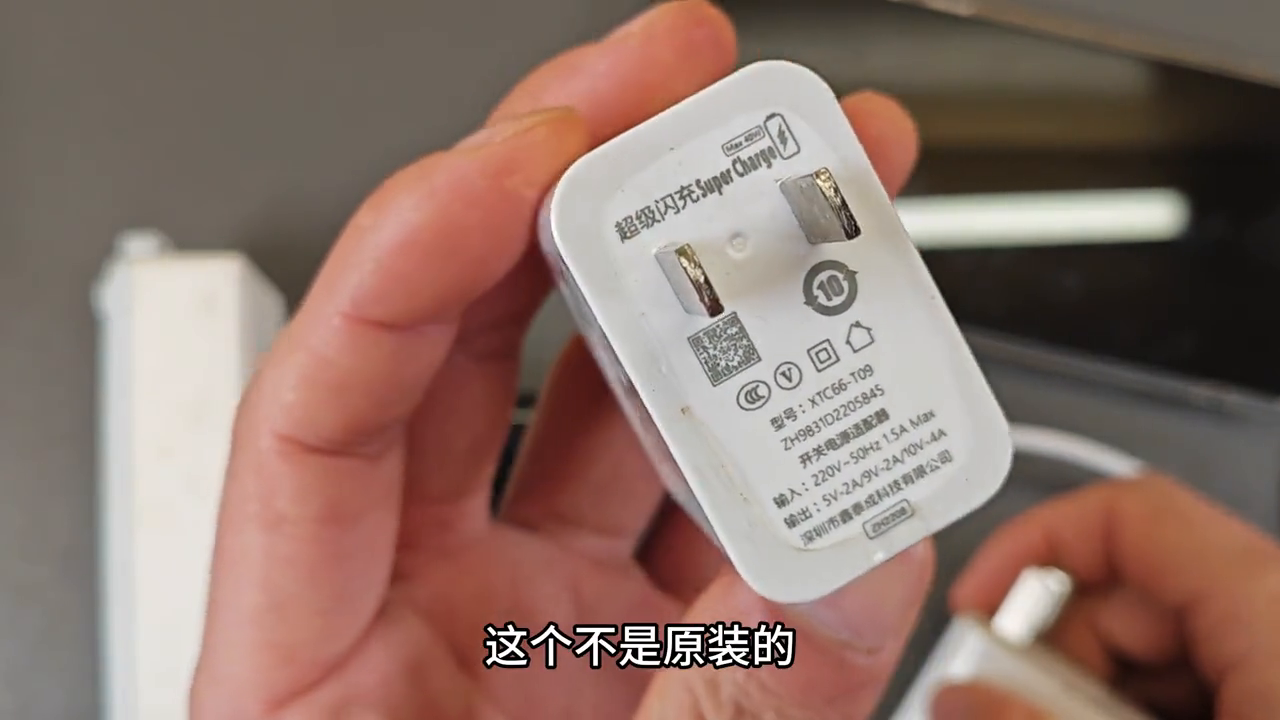

我这里还有两款充电器，一款是小米原装的67瓦充电器，一款是我在网上买的一款充电器，这个不是原装的，也是快充充电头。

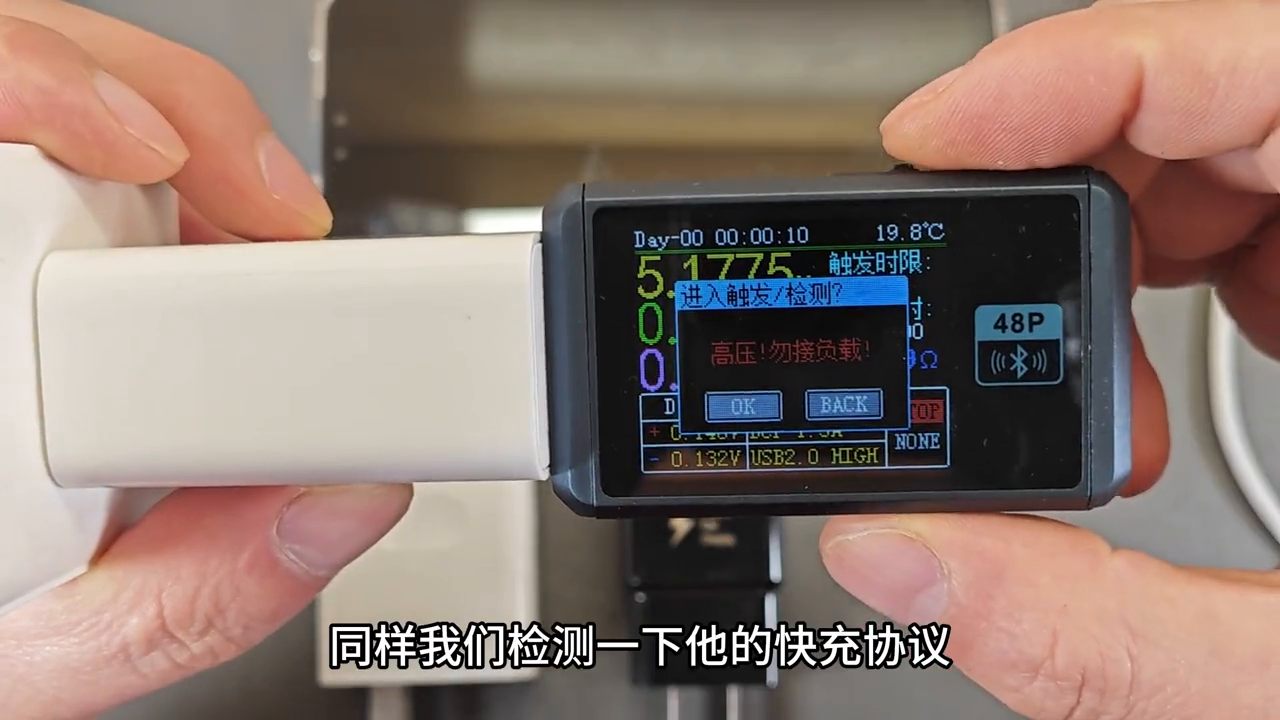

先来看一下非原装的充电器，同样看一下它支持的快充协议有哪些。检测完成，苹果的5伏2.4安，，三星的FC也支持，华为的FCP，还有华为的SCP快充协议，。

接下来再看一下它没有负载情况下的纹波，六七十毫伏的样子，给它接上负载看一看，接上负载纹波已经超过两百毫伏了。

接下来再看一下小米原装的67瓦充电器，同样检测一下它的快充协议，已经检测完成，可以看到它支持的快充协议有，，5伏9伏12伏，，最大就是19.96。

再看一下它没有负载情况下的纹波，大概就是在30、40毫伏的样子，给它接上负载也是在40毫伏左右。

这三款充电器小米的是原装，三星的也是原装，只有这个是非原装充电器，也只有它支持的快充协议是最多的，并且也只有它支持苹果的快充，不难理解。对于厂家来讲肯定要适配大多数手机，包括安卓、苹果，只有这样才能够获得更大的利益。

像这两款高通的快充协议，还有自家的快充协议都是支持的，不支持苹果的快充，单纯从纹波来看小米是做的最好的，所以充电器还是要认准原装。

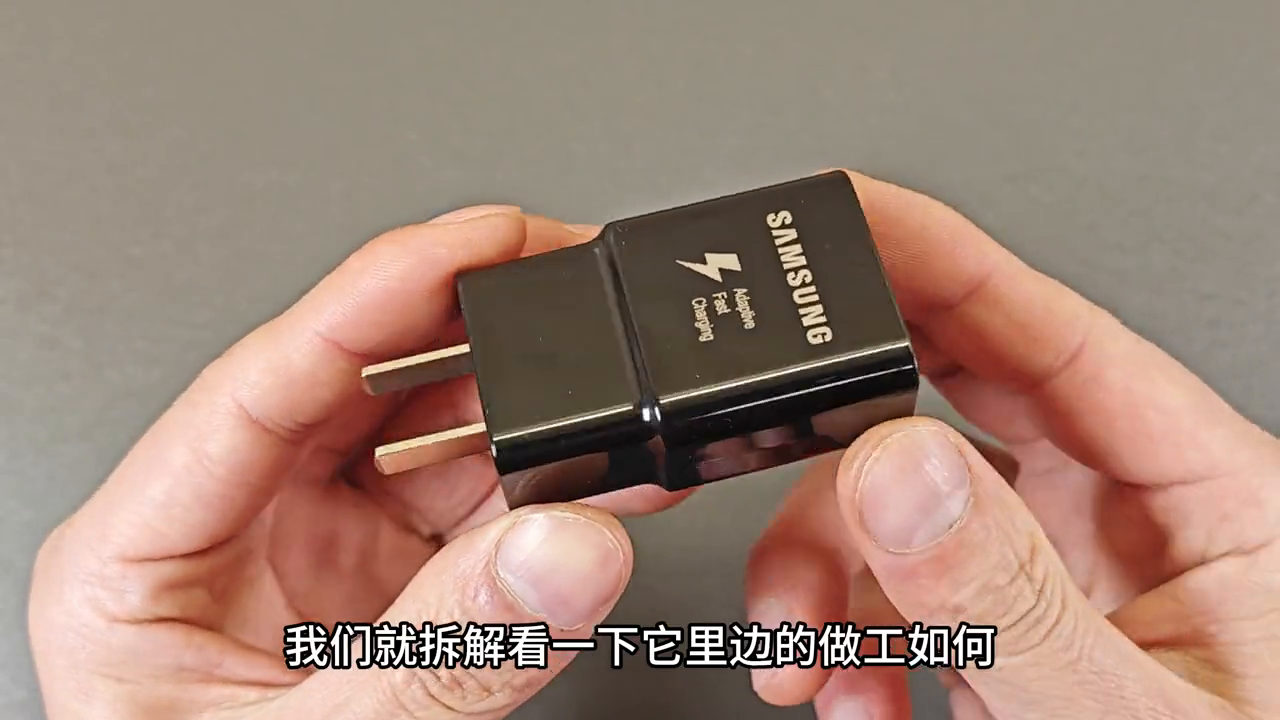

接下来就拆解看一下它里边的做工如何。可以看到里边有两个触点，两个触点应该就是和这两个位置连接的电子干扰滤波器、振流桥、变压器、开关管。这里就是一颗主控芯片，主要是负责输出端的电压、电流的控制，包括过载和过温保护等等。

这个就是三星快充充电头的拆解，毕竟这个才49块钱，还是原装的，性价比还是可以的。
