如何区别无端子和有端子外部接线？如何确定端子个数？

如何区别无端子和有端子外部接线：

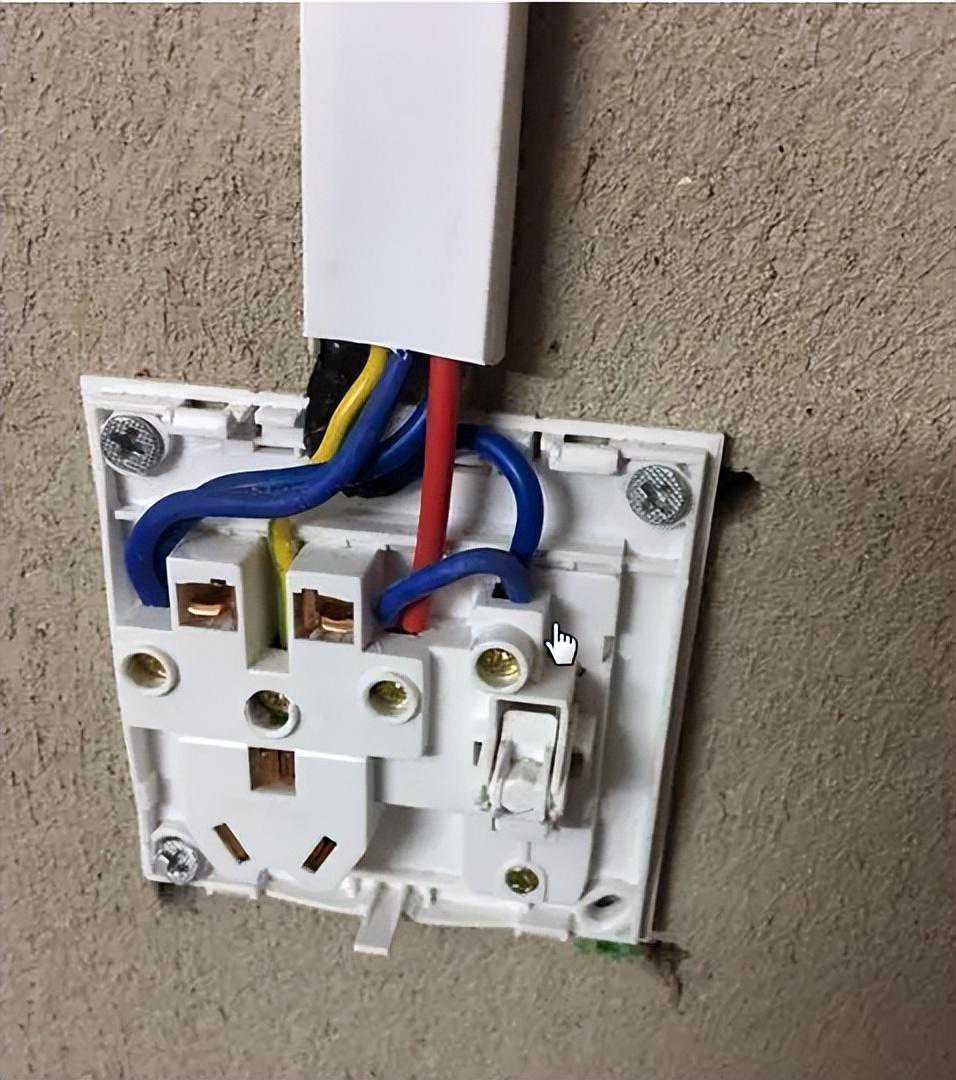

无端子（就是没有线鼻子）外部接线如图一

图一

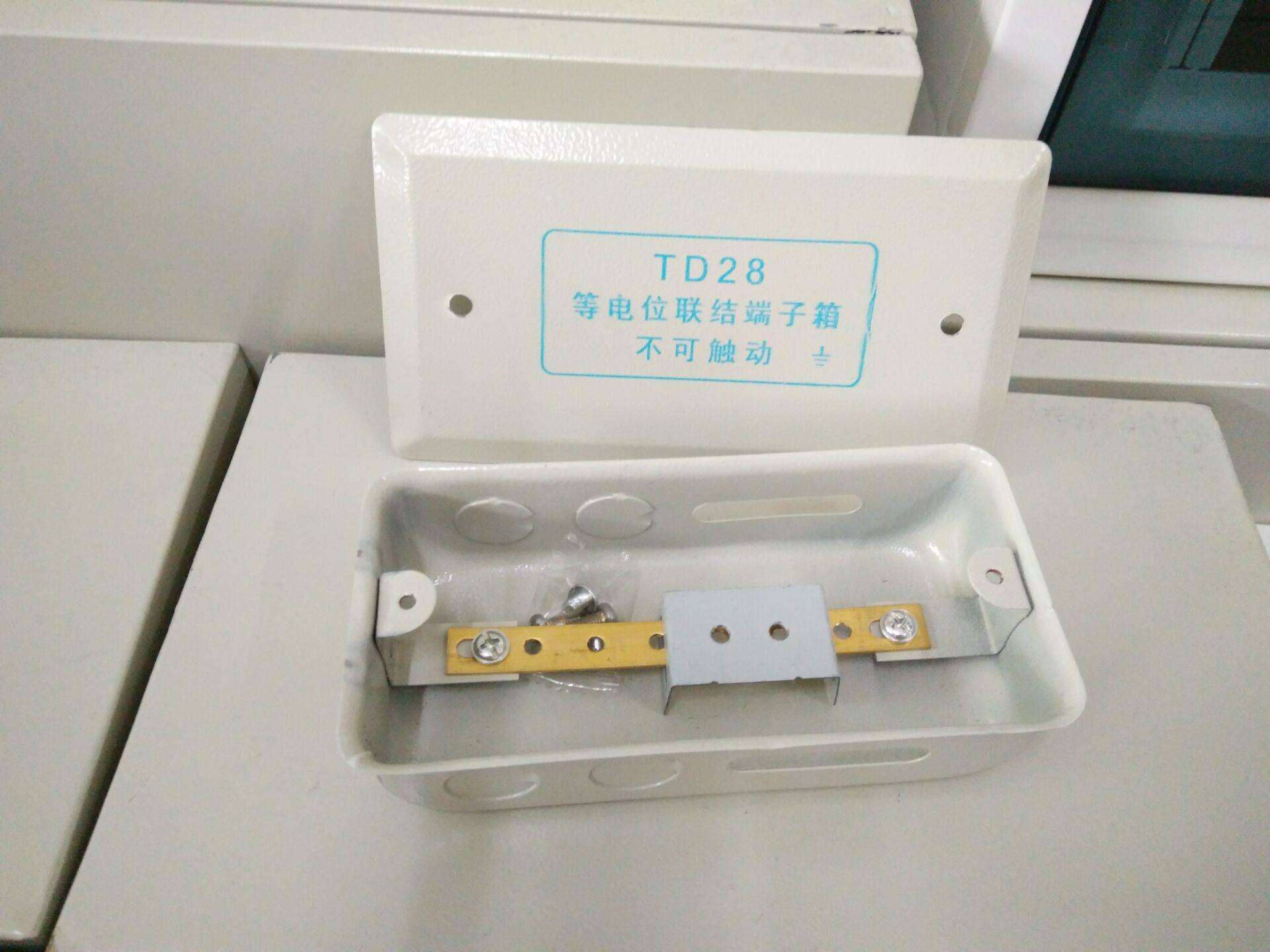

也可以将普通线直接塞到端子板里也是无端子接线，例如普通开关那样的接线方式。如图二

图二

有端子（就是有线鼻子）外部接线如图三

图三

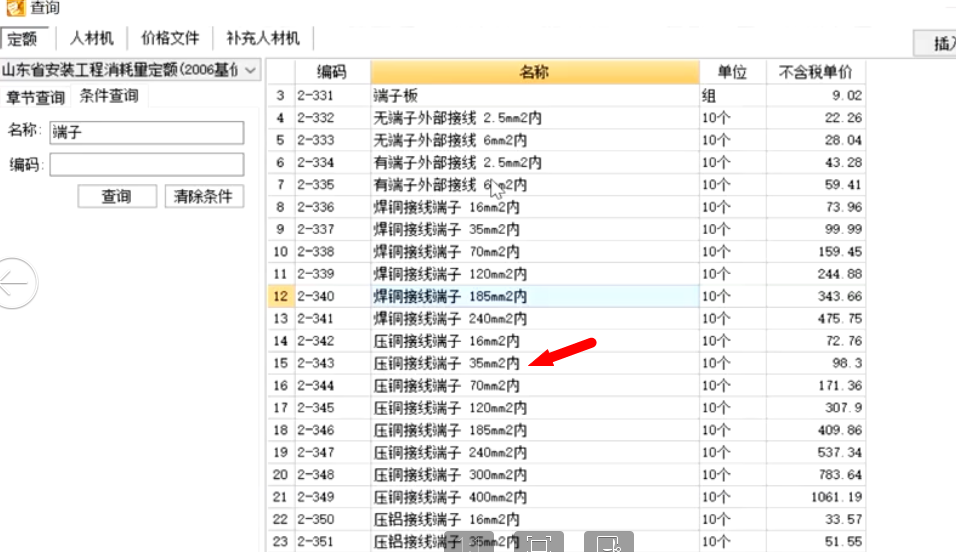

在套计价的时候一般选择压铜（其实压铜和焊铜端子价格差不多）

图四

如何确定端子个数：

首先根据电线截面积选择是无端子还是有端子，原则是单芯导线截面积在小于6mm2时，计算无端子外部接线，超过6mm2时，视为截面较大，计算焊（压）接线端子或者压铜接线端子（通常情况下用压铜接线端子）

有（无）端子个数是根据一个规格的导线内有几根导线（如何判断电线根数可阅读之前的文章）来确定的，例如BV3*2.5是3根2.5mm2导线，所以这里是3个无线端子。但是对于RVS2*10双绞线来说虽然规格是一根但是有线端子个数却是2个,下面举个实例：1个配电箱有5个开关回路，其中1回路为BV-3*2.5；2回路为BV-5*4；3回路为BV-5*16；4回路为BV-4*25+1*16；5回路为BV-5*25；那么计算端子数为：2.5mm2无端子外部接线为3个；4mm2无端子外部接线为5个；16mm2有端子外部接线为6个(5+1)；25mm2有端子外部接线为9个(5+4)。
