常见三种变压器油枕的结构原理及维护注意事项

一、胶囊式油枕

1、工作原理

在油枕内装设耐油的胶囊袋，胶囊袋内气体通过吸湿器与大气相通，胶囊袋底面紧贴在油面上。当变压器油箱内的油温升高而膨胀时，油枕内的油面也上升，压缩隔膜袋向外排气，当油温降低，油枕内的油面下降时，隔膜袋从外面吸气膨胀，自动平衡袋子内外侧的压力。

2、胶囊式油枕内部结构图如下

胶囊式油枕内部结构图

3、特点

（1）安装维护简单，造价低;

（2）胶囊易老化，安装时容易损坏、破损;

（3）可以通过红外测温测出实际油位线。

4、运维注意事项

（1）主变在长期运行中，气体易进入油枕中，会出现假油位，巡视需注意比对油位油温曲线;

（2）胶囊易破损，引起气体水分进入油枕，导致油质变差，日常呼吸器变色应及时更换;

二、外油波纹式油枕

1、工作原理

波纹管内腔是通过呼吸器与大气相连的不锈钢气囊，其右端固定在储油柜密封的端板上，通过滑道的伸缩，左端可自由活动。波纹管外部与储油柜体之间用于存放变压器油。由于温度变化导致变压器油体积变化时，金属波纹管可自由伸缩从而实现在密封条件下的体积补偿，波纹管的伸缩体现在油位指示变化上。

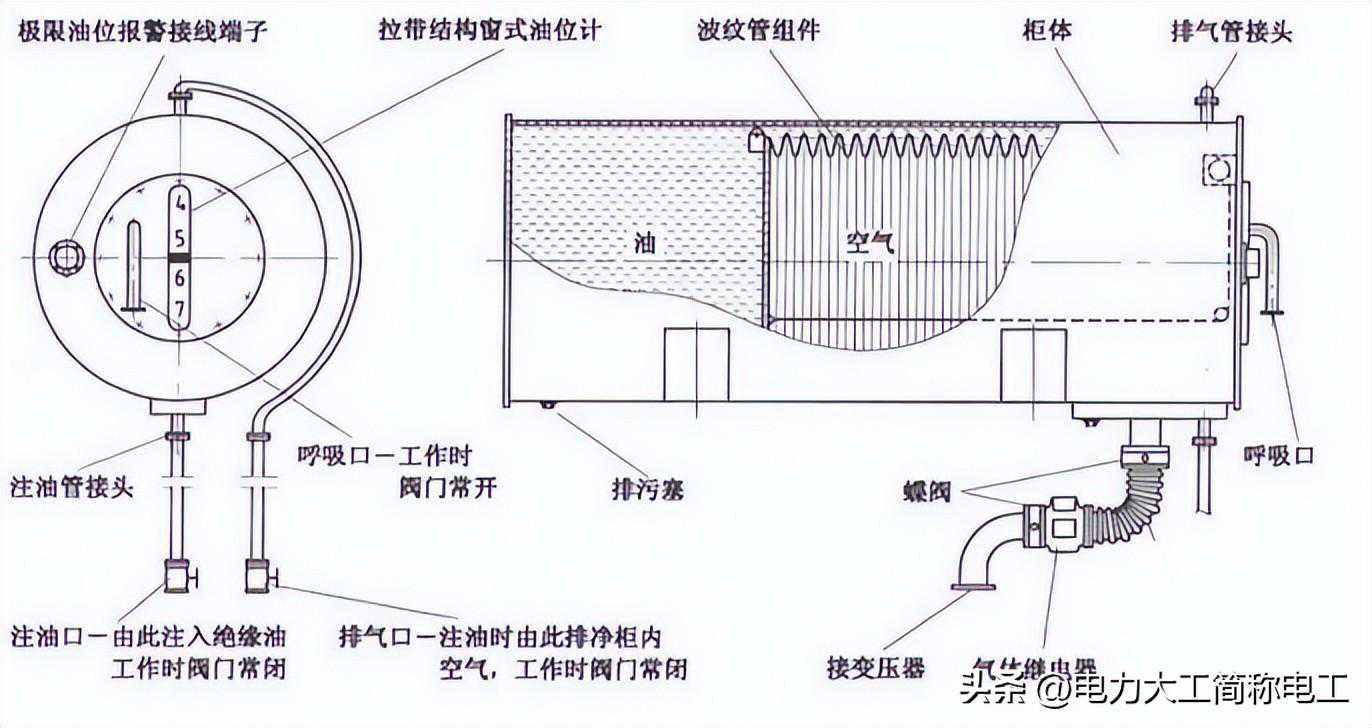

2、外油波纹式油枕内部结构图如下

外油波纹式油枕内部结构图

3、特点

（1）采用优质不锈金属,且不易聚集冷凝水，可不安装呼吸器(现场有些也有安装)

（2）因油枕四周都充满油，正常情况无法通过红外测温判断油位情况，但当出现破损，空气进入或油位下降过多出现真空区时，也可通过红外测温测出来

4、运维注意事项

（1）该型号油枕容易出现假油位情况，日常运维注意核对油位及检查呼吸器硅胶变色情况；

（2）发现假油位过高应及时处理，当假油位达最大值时容易引起压力释放阀的动作。

二、内油波纹式油枕

1、工作原理

采用先进的不锈钢波纹芯体作为补尝器元件，变压器油充斥于储油波纹芯体内，当变压器油随温度变化产生体积膨胀或收缩时，储油柜通过其不锈钢波纹芯体的伸长或缩短实现容积的相应补偿，油位指示板也随着芯体升高或降低，显示油位。

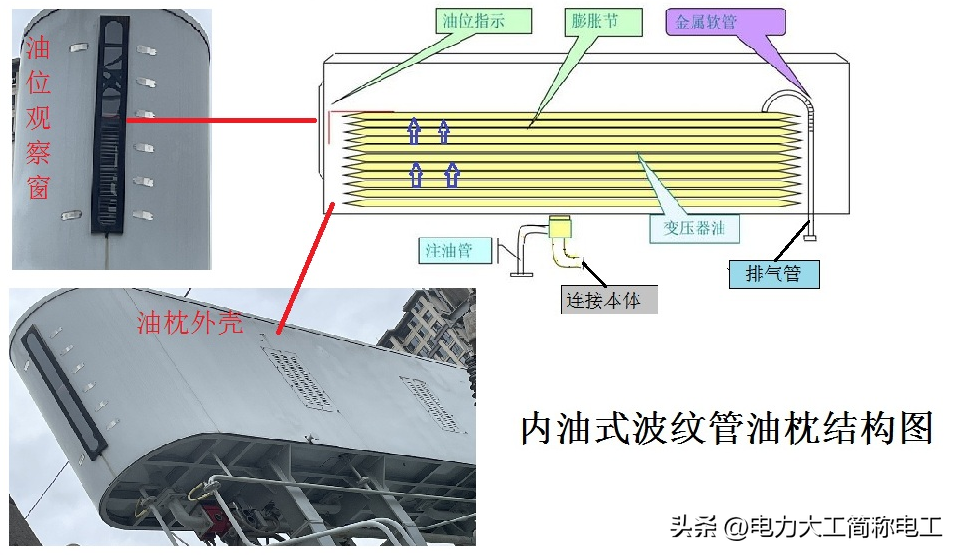

2、内油波纹式油枕内部结构图如下

内油波纹式油枕内部结构图

3、特点

（1）波纹芯体外有一个带有透气口的防护罩，让芯体表面直接与大气相通，散热通风效果良好，降低变压器内油温;

（3）波纹芯体采用具有耐大气腐蚀的材料，内部充满油，外部直接与大气相通，无呼吸口，所以无需装呼吸器。

4、运维注意事项

（1）运行过程中，注油管、排气管阀门均关闭;

（2）当发现油位指示窗口有油气，说明内部波纹芯体出现破损，漏油的情况。
