锂电池之负极配料和涂布

二部分负极配料（负极由活性物、导电剂、粘结胶、分散剂组成）

1、常规负极体系为水系混料过程（溶剂为去离子水），因此来料无需干燥要求。此过程要求去离子水导电率在≤1us/cm。车间要求温度:≤40℃，湿度:≤25%RH。

工艺示意图如下

负极配料流程图

2、来料确认完成后，首先制备胶液（CMC和水组成）。此时石墨C和导电剂倒入搅拌机进行干混，建议不抽真空，开启循环水（干混时颗粒挤压摩擦产热严重）,低速15～20rpm，间隔≈15min刮料循环2-3次。接下来将胶液倒入搅拌机中开启抽真空（≤-0.09mpa），低速15～20rpm刮料循环2次，再调整转速（低速35rpm，高速1200～1500rpm）,运行15min～60min（具体依各厂家的自身的湿法工艺而定）。最后将SBR倒入搅拌机中，建议此时快速低时搅拌（SBR属于长链高分子物，速度过高时间过长分子链易打断失去活性），建议低速35-40rpm，高速1200～1800rpm，10-20min。

3、最后测粘度（2000～4000）、粒度（35um≤）、固含量（40-70%），抽真空过筛（≤100目）。具体的工艺值需要根据材料物性、混料工艺等影响有一定差异。车间要求温度:≤30℃，湿度:≤25%RH。

三部分涂布

1、正极涂布即将正极浆料挤压涂或喷涂在铝集流体AB面上，单面密度≈20～40mg/cm2（NCM功率型），涂布烤箱温度常规4-8节（或更多），每节烘烤温度95℃～120℃按实际需要调整，避免烘烤开裂出现横向裂纹和滴溶剂现象。转移涂布辊速比1.1-1.2，间隙位打薄20-30um（避免拖尾导致在极耳位压实过大，电池循环过程析锂），涂布水份≤2000-3000ppm（具体要根据材料和工艺定）。车间正极温度≤30℃，湿度≤25%。示意图如下

涂布走带示意图

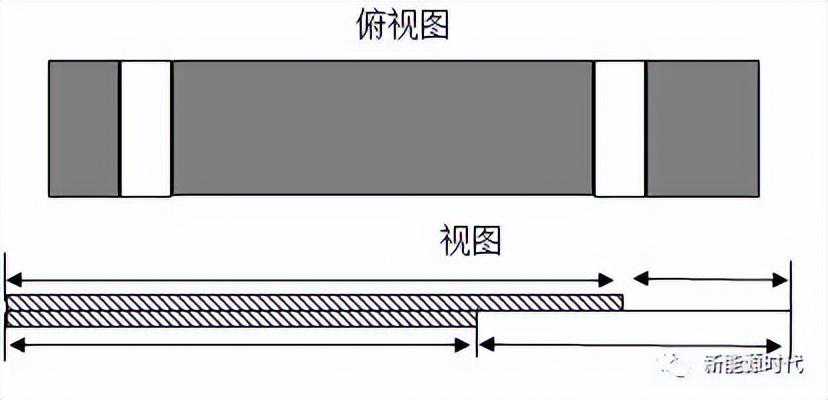

正负涂布极片图

2、负极涂布即将负极浆料挤压涂或喷涂在铜集流体AB面上，单面密度≈10～15mg/cm2，涂布烤箱温度常规4-8节（或更多），每节烘烤温度80℃～105℃按实际需要调整，避免烘烤开裂出现横向裂纹。转移辊速比1.2-1.3，间隙位打薄10-15um，涂布水份≤3000ppm，车间负极温度≤30℃，湿度≤25%。
