赢在总结----电磁阀的“分类及回路介绍篇”

我们在前面，发布了几篇关于气缸选型计算文章，而作为对气缸动作控制的元件“电磁阀”，我们也有必要一并对大家进行科普与介绍。

先给大家讲几个概念：

1、电磁阀的定义：

电磁线圈通电时，静铁芯对动铁芯产生电磁吸力，利用电磁力使阀芯换向，以改变气流方向的阀，称为电磁控制阀，简称“电磁阀”（Electromagneticvalve）

它是用电磁控制的工业设备，是用来控制流体的自动化基础元件，属于执行器，并不限于液压、气动。

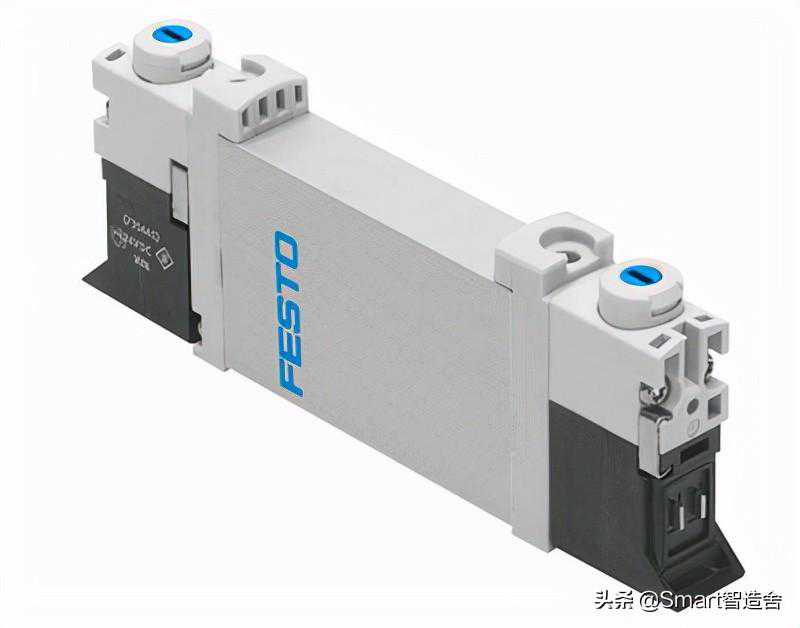

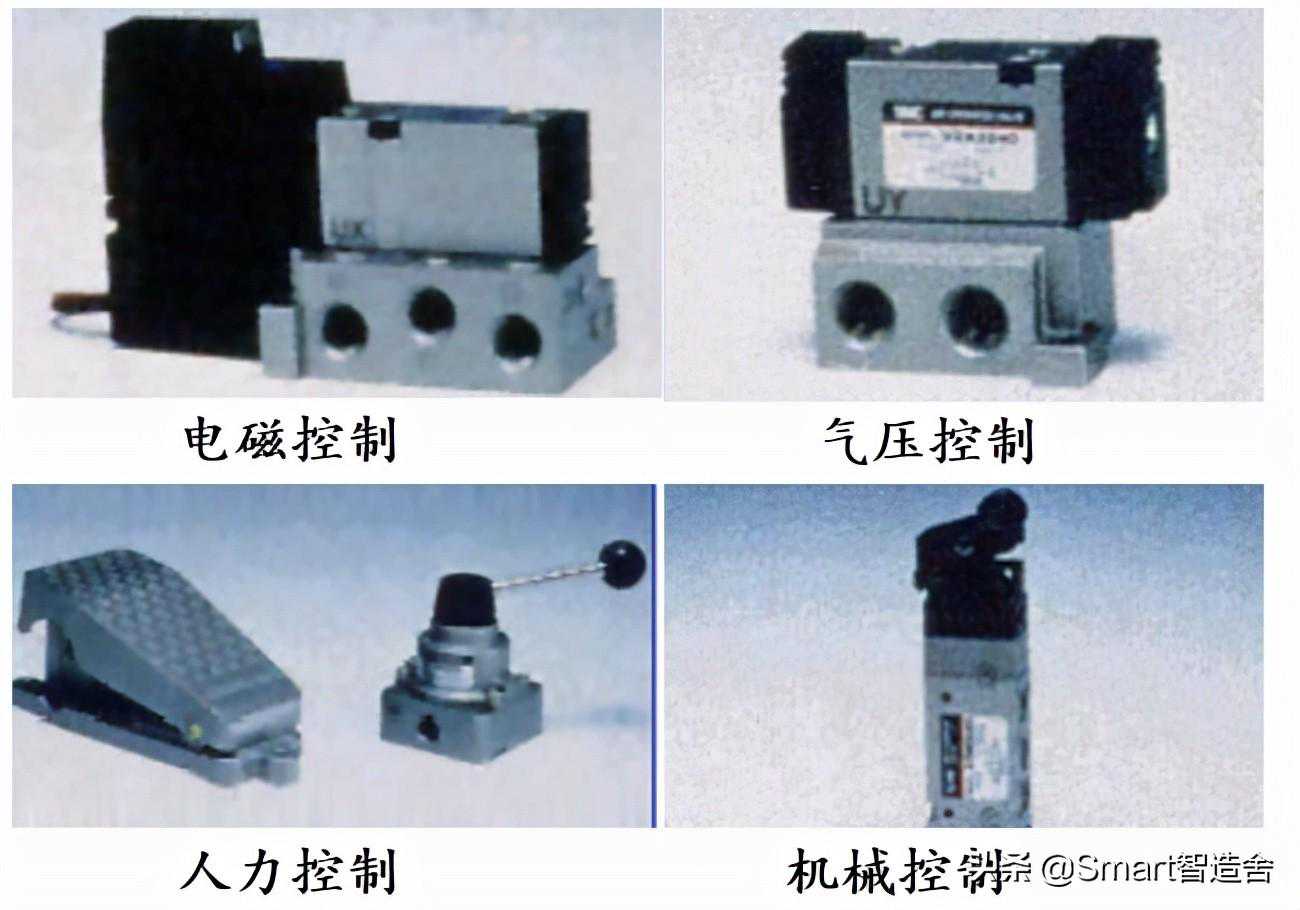

图1电磁阀图片

2、电磁阀工作原理：

电磁阀里有密闭的腔，在不同位置开有通孔，每个孔连接不同的油管，腔中间是活塞，两面是两块电磁铁，哪面的磁铁线圈通电阀体就会被吸引到哪边，通过控制阀体的移动来开启或关闭不同的排油孔，而进油孔是常开的，液压油就会进入不同的排油管，然后通过油的压力来推动油缸的活塞，活塞又带动活塞杆，活塞杆带动机械装置。这样通过控制电磁铁的电流通断就控制了机械运动。

3、电磁阀的作用：

它是改变流体的流动方向或通断的控制阀。用在工业控制系统中调整介质的方向、流量、速度和其他的参数。

1、按动作方式分类：

（1）直动式：直接依靠电磁力、气压力、人力和机械力使阀芯换向的阀，常用于小流量控制。

图2直动式方向控制阀

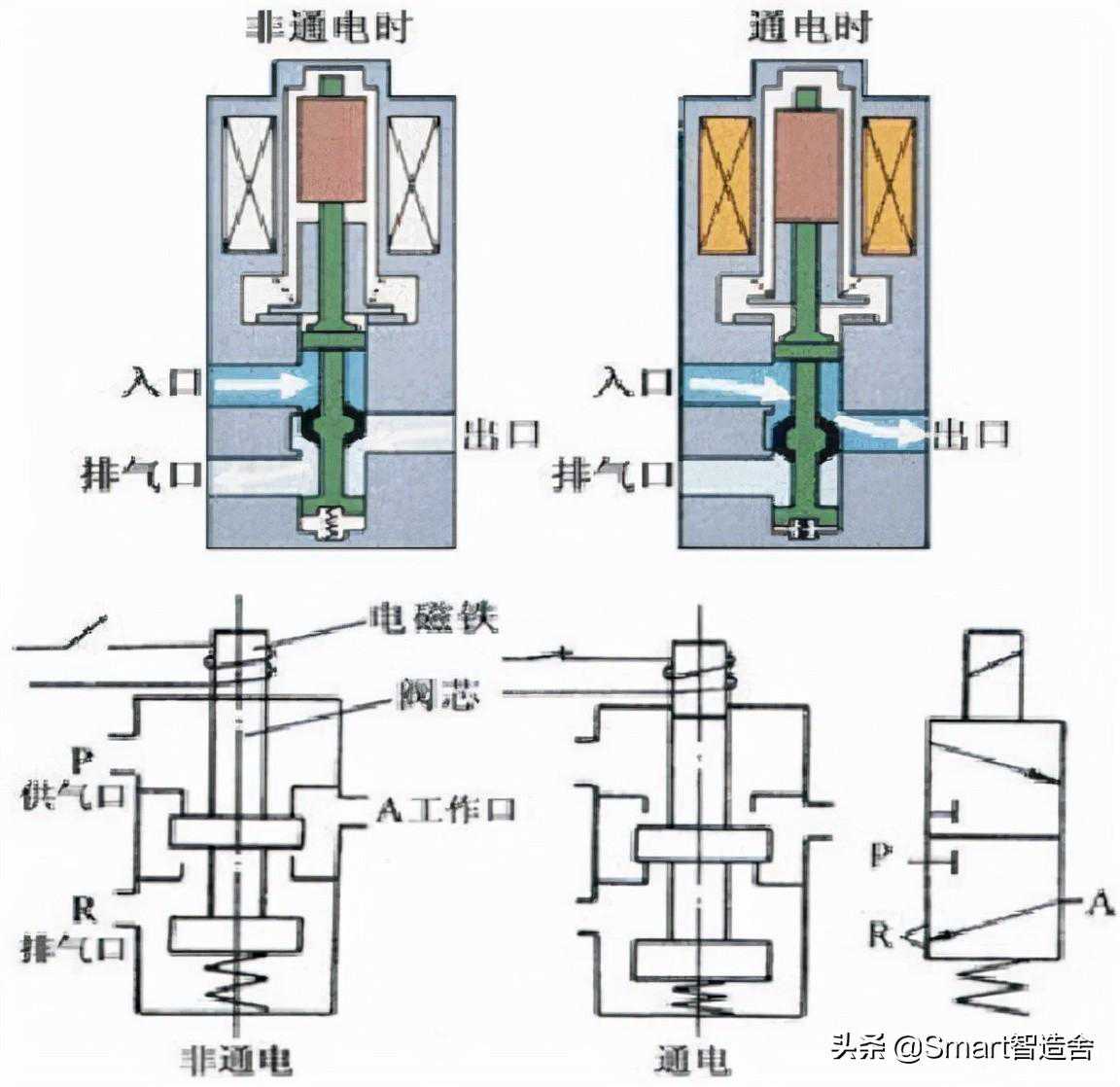

图3直动式电磁阀阀芯示图

（2）先导式：有外先导和内先导两种（外先导用于低压力或真空压力条件下）。

原理：通电时，电磁力把先导孔打开，上腔室压力迅速下降，在关闭件周围形成上低下高的压差，流体压力推动关闭件向上移动，阀门打开；断电时，弹簧力把先导孔关闭，入口压力通过旁通孔迅速腔室在关阀件周围形成下低上高的压差，流体压力推动关闭件向下移动，关闭阀门。

特点：流体压力范围上限较高，可任意安装（需定制）但必须满足流体压差条件。

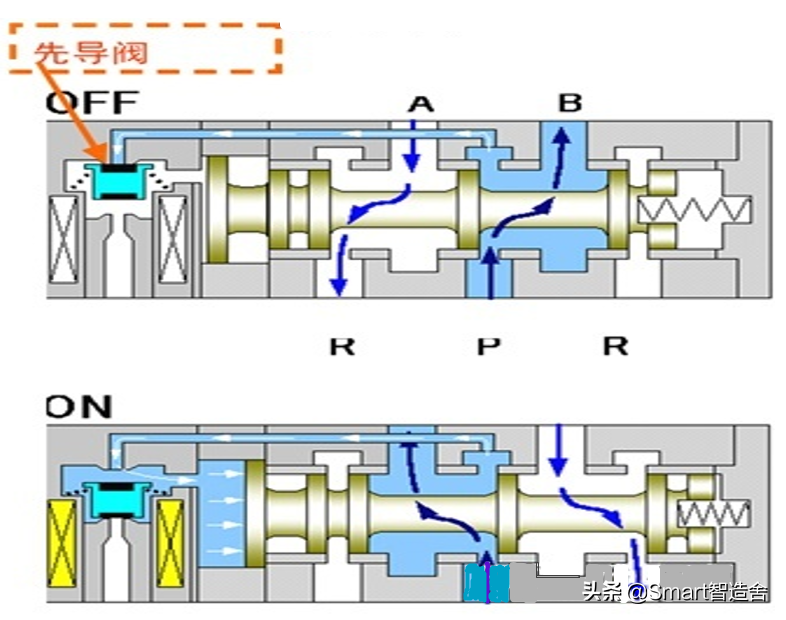

图4先导式电磁阀阀芯示图

2、按控制数分类：

（1）单控式：

原理：单电磁阀是通过控制电磁线圈的电流通断以及弹簧作用，来控制阀芯的运动，达到控制阀的开闭!

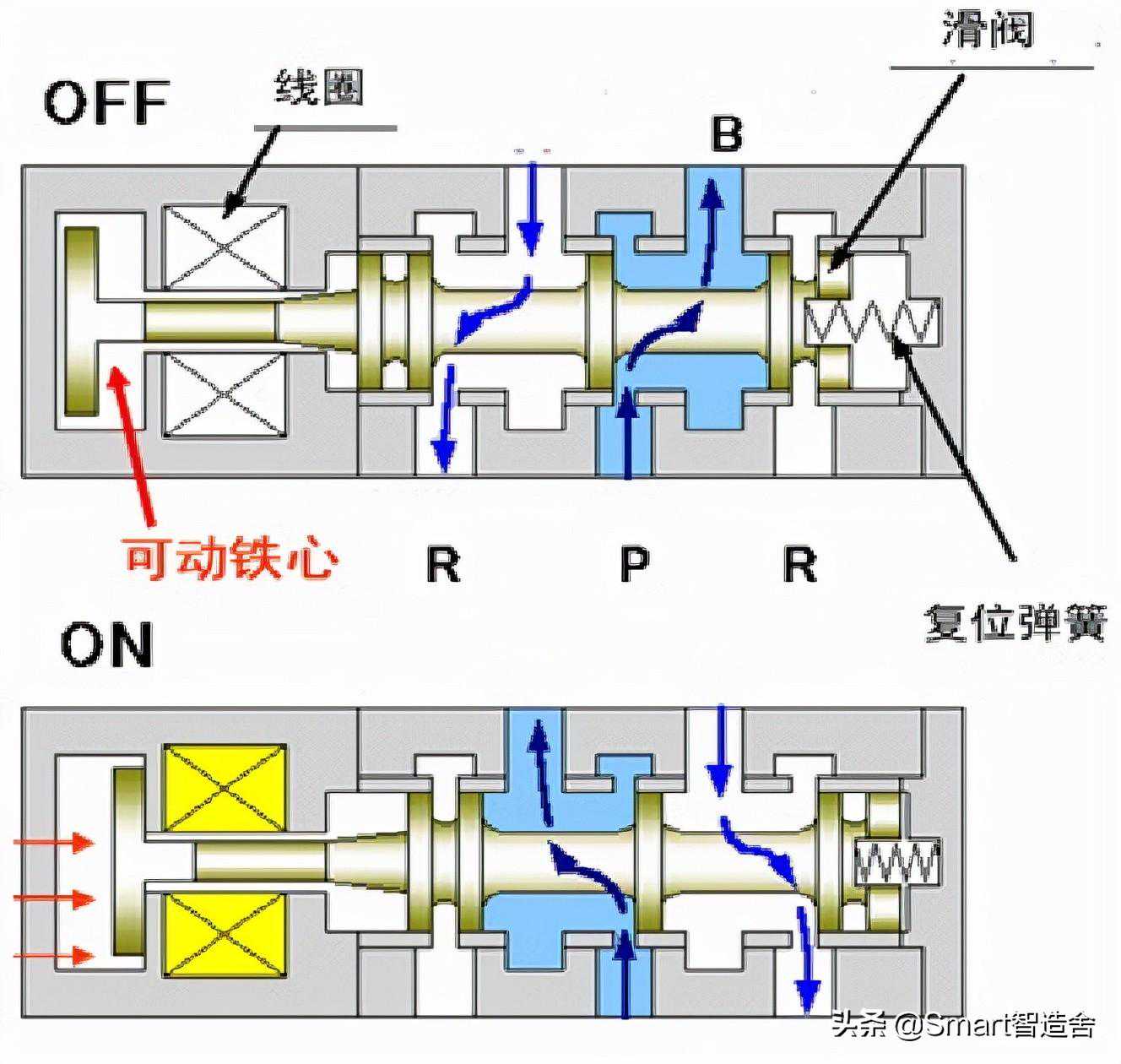

图5单控式电磁阀的动作原理图

（2）双控式:

原理：双电控电磁阀通过两侧电磁线圈的得电、失电来控制开闭，当一个线圈失电，另一个未得电时可以保持阀芯不动，称为有记忆功能的阀。

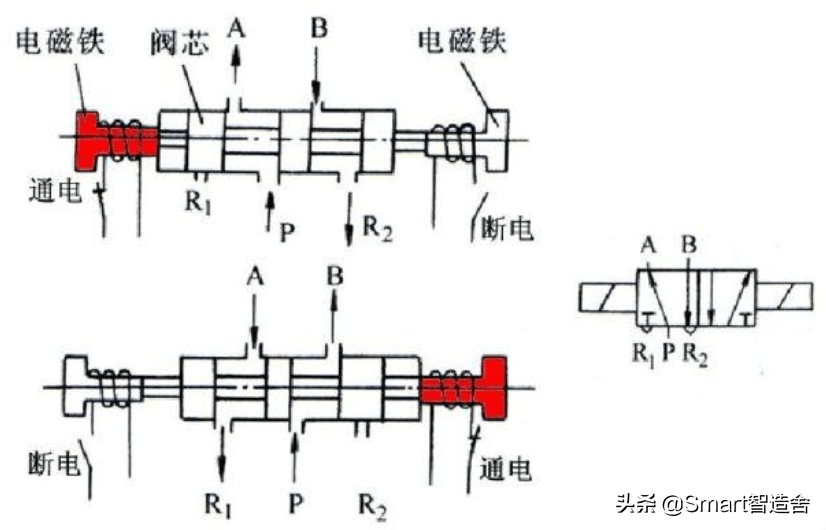

图6双控式电磁阀的动作原理图

3、按切换通口数和阀芯的工作位置数分类（如下表）：

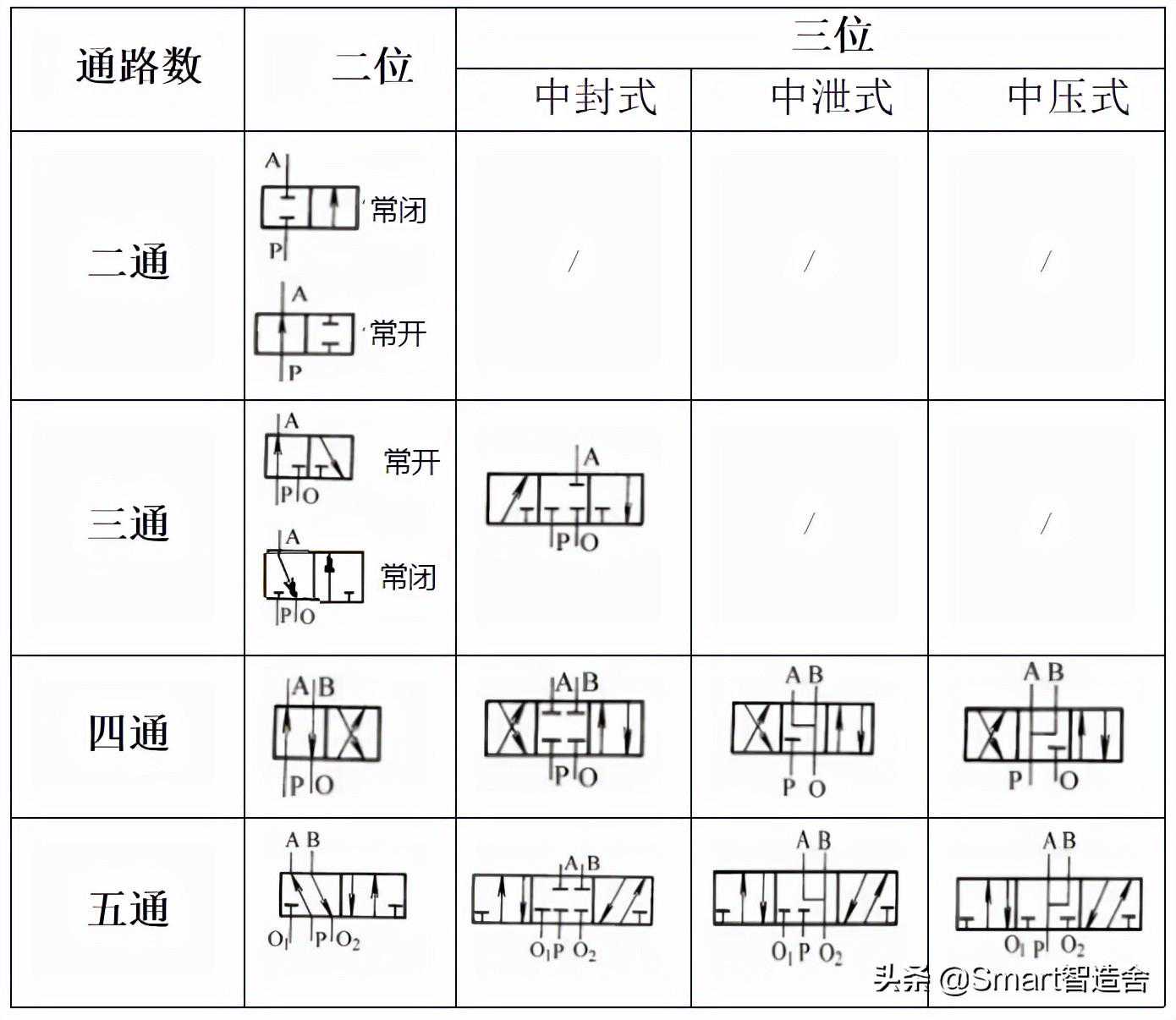

图7电磁阀的工作位置数分类表

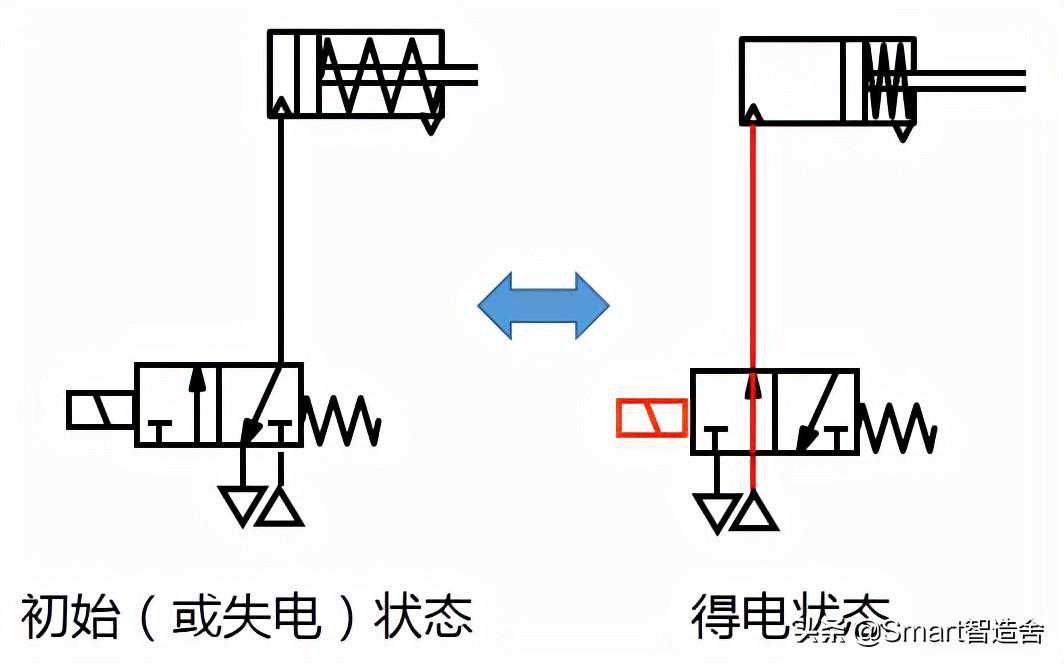

1、单作用气缸换向回路：

回路的初始由三通阀的弹簧控制阀处于常闭状态

电磁阀得电，三通阀换向，单作用气缸活塞杆向前伸出

电磁阀失电，三通阀回到初始状态，单作用气缸活塞杆在弹簧作用下退回；

图8单作用气缸换向回路示图

2、双作用气缸换向回路：

I、采用二位五通阀的换向控制回路；

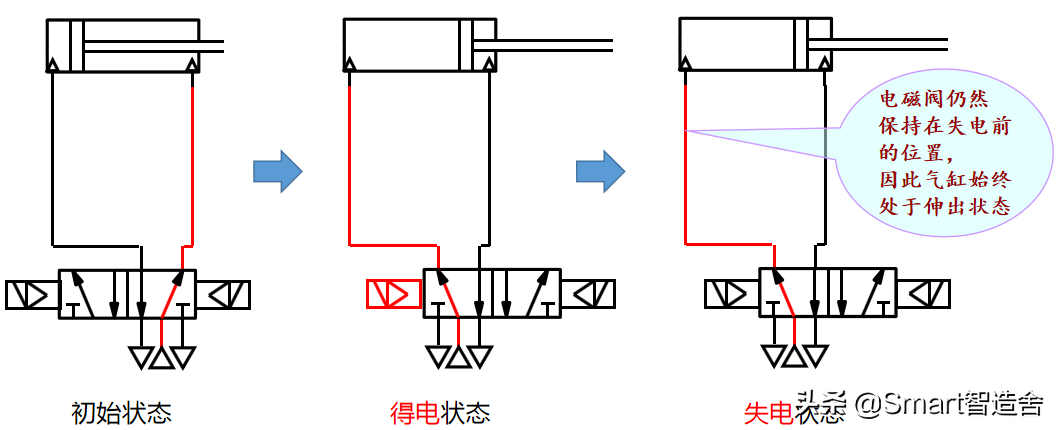

使用双电控阀具有记忆功能，电磁阀失电时，气缸仍能保持在原有的工作状态；

图9双作用气缸换向回路示图

II、采用三位五通阀的换向控制回路，三种三位机能：

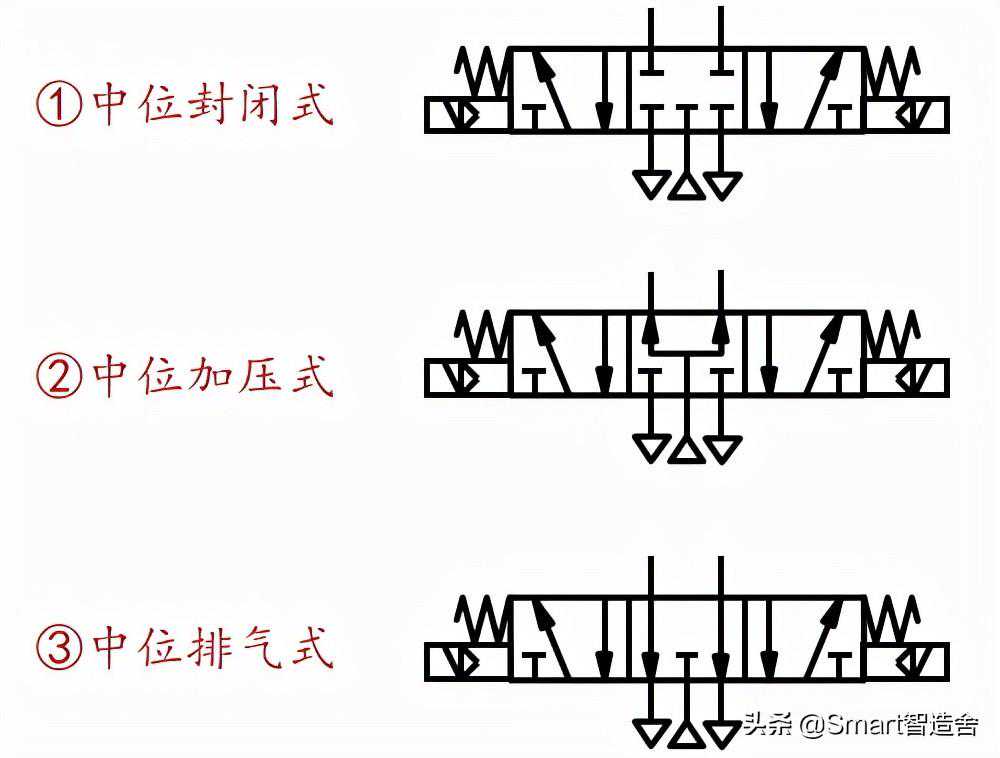

图10三种三位机能示图

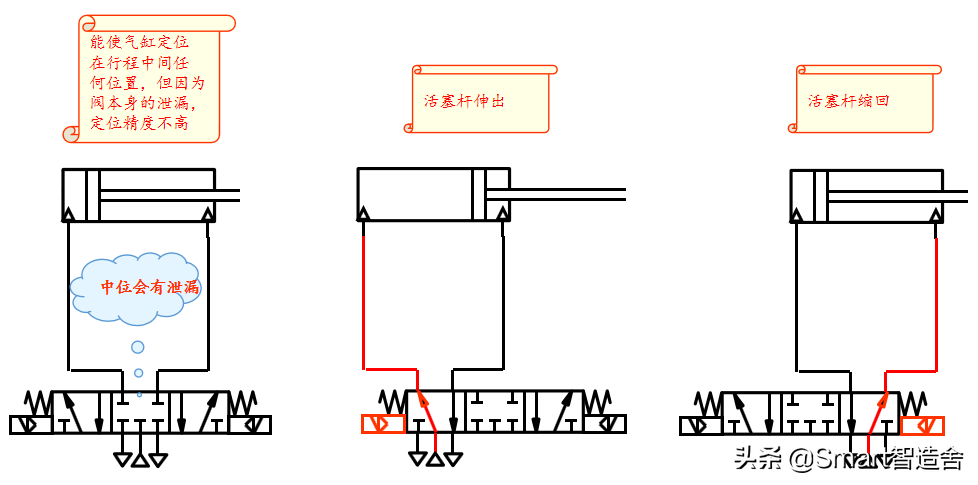

图11①中位封闭式的3种状态示图

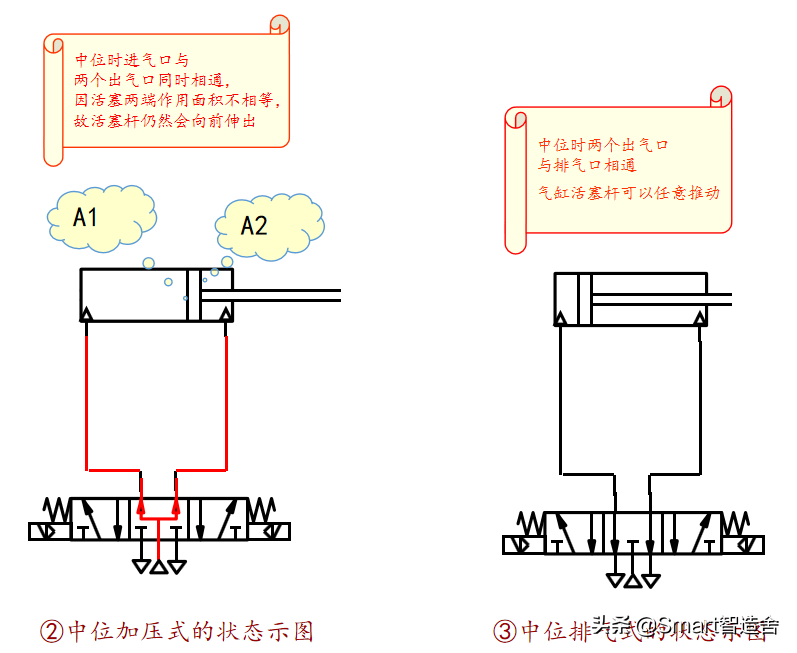

图12②中位加压式/③中位排气式的中位状态示图

3、双作用气缸换向基本回路：排气节流与进气节流；

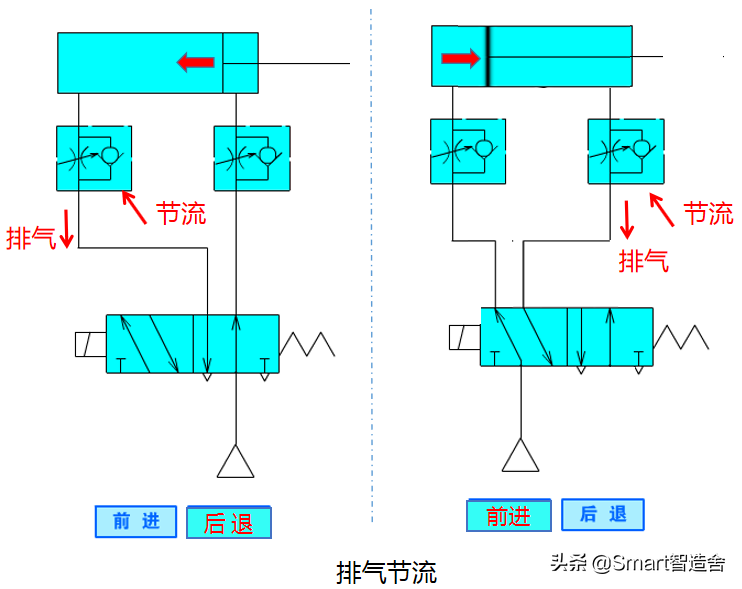

图13排气节流示图

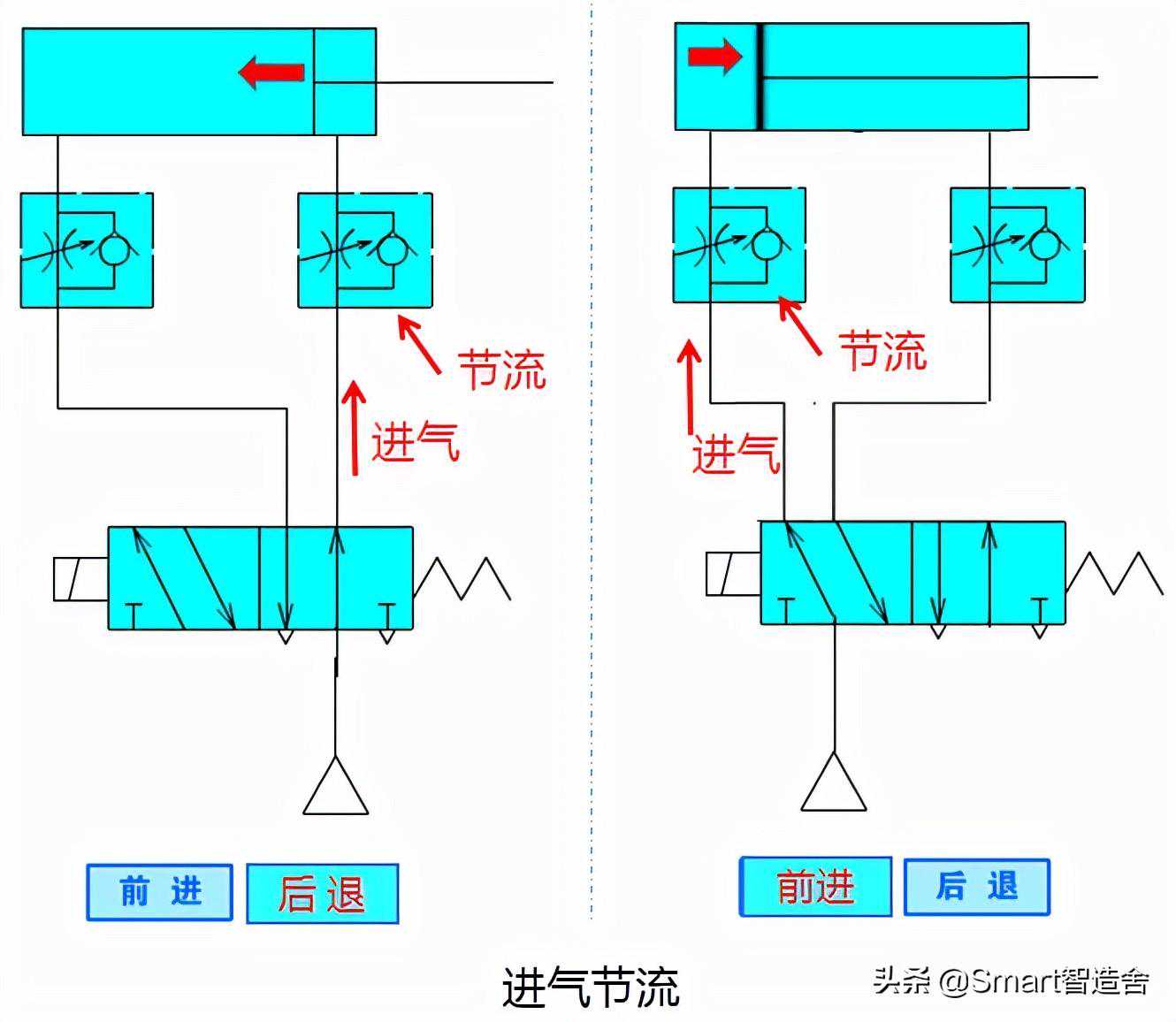

图14进气节流示图

4、速度控制回路---入口节流和出口节流的特性对比；

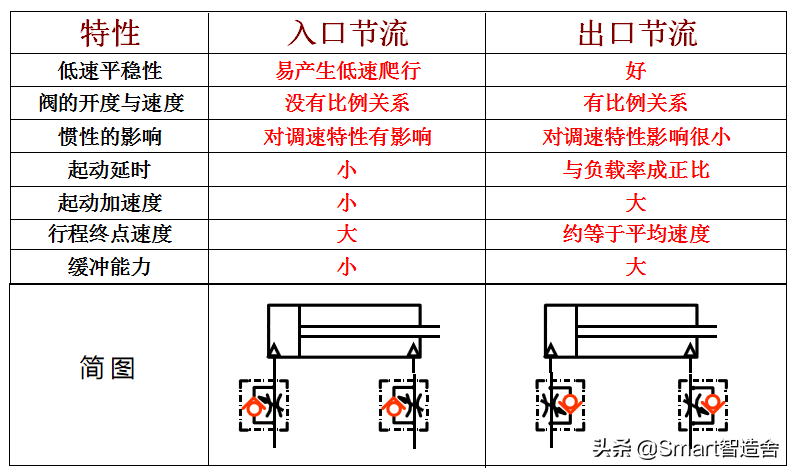

图15入口/出口节流的特性对比

1、二位二通电磁阀动图：

2、二位三通电磁阀动图：

3、二位四通电磁阀动图：

4、三位三通电磁阀动图：

5、三位四通电磁阀动图：

6、直接控制式电磁阀动图：

7、管道联系式电磁阀动图：

免责申明：
1、本文资料皆从互联网收集整理而来，仅供个人试用、教学和学习交流之用，请勿用于商业目的。

2、若有侵犯您的版权，请告知，以便我们修正和撤消。

下期推文：

《赢在总结----电磁阀的“选型步骤介绍篇”》

我们有专门的工程技术交流群，入群请私信联系哦~
