认识电缸

简介：

1.电缸又称电动缸，是实现高精度直线运动系列的全新革命性产品，所谓电缸就是以电力作为直接动力电源，具有像气缸类似的运动特征的一种执行元件，电缸主要替代气缸，但是电控比较方便，工业设备上应用很多，开门，升降，推拉，推力从10kg-100T都可以做到。

2.电缸通常采用马达（如伺服马达、步进马达、直流马达）带动各种螺杆（如T型螺杆、滚珠螺杆）或同步轮旋转，通过螺母或皮带转化为直线运动，并推动负载运动。

分类：

1.按丝杠形式：梯形丝杆式（图一），滚珠丝杆式（图二），行星滚珠丝杠式（图三）等。

图一

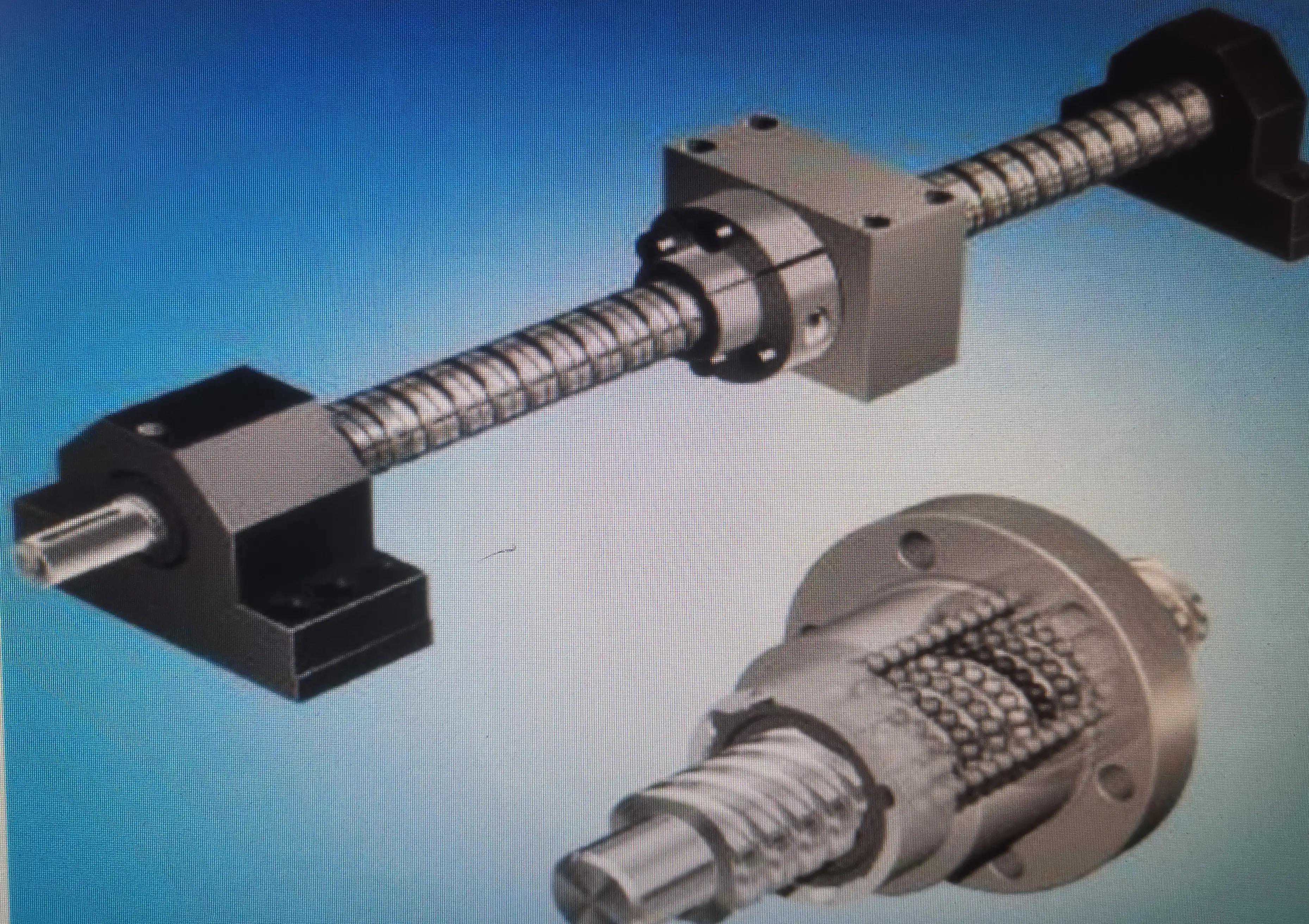

图二

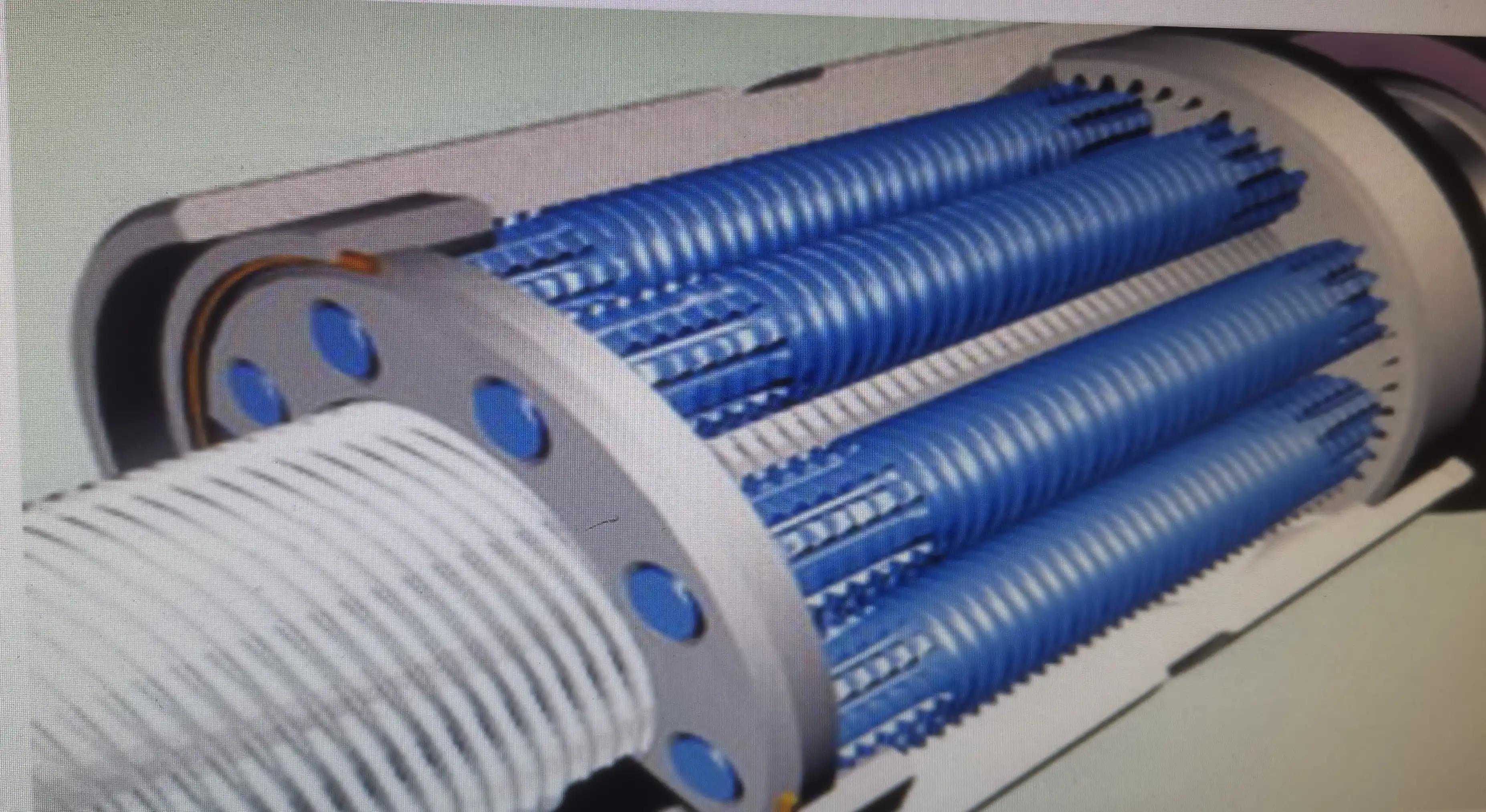

图三

2.按电机类型：直流电机式（12/24/36V），交流电机式（220/380V），步进电机式，伺服电机式等。

优缺点：

1.梯形丝杠

优点：易制造、成本低、承载能力强、传送精度高

缺点：传动摩擦力稍大、传动效率稍低

2.滚珠丝杆

优点：定位精度高、传动效率高、使用寿命长

缺点：承载能力弱、加工成本高、运行噪音大、对环境使用要求高、不能自锁

3.行星滚珠丝杆

优点：使用寿命长、负载大、运行速度快

缺点：定位精度低、磨损需要补偿、安装有要求、预留间隙、行程有限

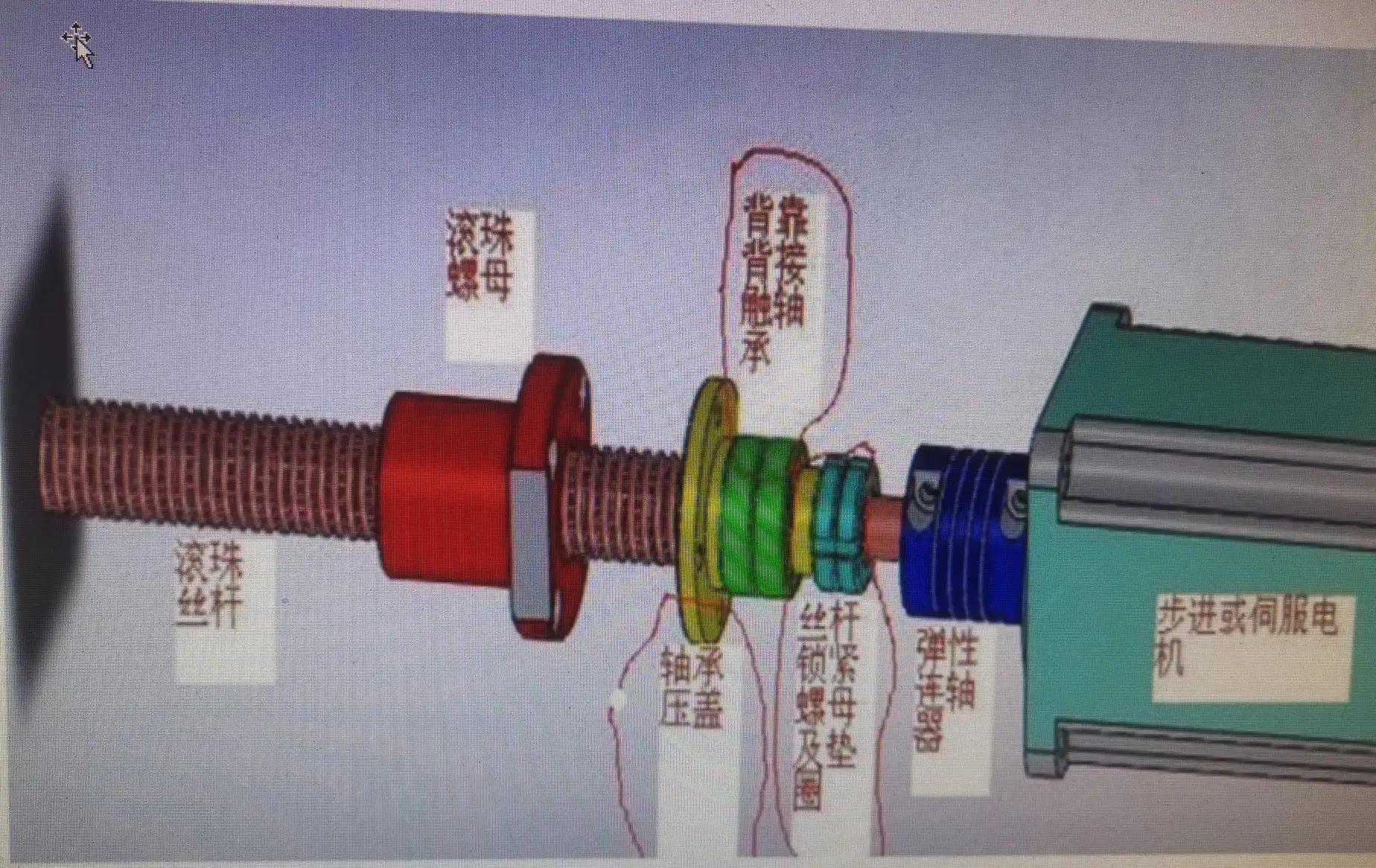

结构组成：

工作原理：

电缸是一种经电机带动丝杠（涡轮涡杆），通过螺母转化为直线运动，来实现往返运动，用于完成各种设备的精密推拉、闭合、起降控制。

控制系统基本结构：

1.电源

2.控制器（PLC数控开关）

3.驱动器（伺服步进无刷）

4.电缸本体（丝杆皮带齿轮）

使用维护优势：

1.通过简单的连接即可使用

2.通过ON/OFF信号或脉冲信号即可控制

3.不需要缓冲器和阻挡块

4.可在设定的区域内来回往复运动

5.没有漏油漏气的情况发生

6.免维护！能长时间稳定运行

7.长寿命！正常使用寿命高于气动系统
