气动阀常见故障原因及故障排除

气动阀常见故障原因及故障排除

气动阀不工作

故障现象及原因如下：

2.无电源

气动阀输入无电，检查输入电源。

3.气压低

检查空压机储气罐压力--储气罐出口减压阀出口压力--气动阀入口压力。

4.电磁线圈烧毁

更换。

5气动阀故障

O型圈老化、润滑脂见水导致阻力大。更换或拆开清洗并润滑（凡士林、黄油）。

6执行器故障

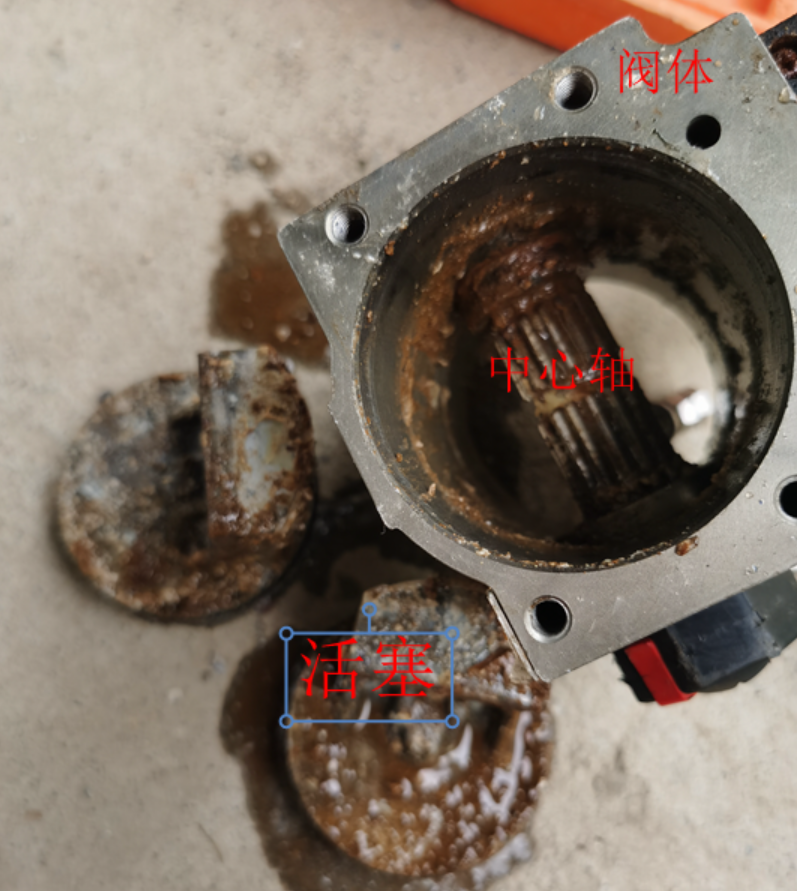

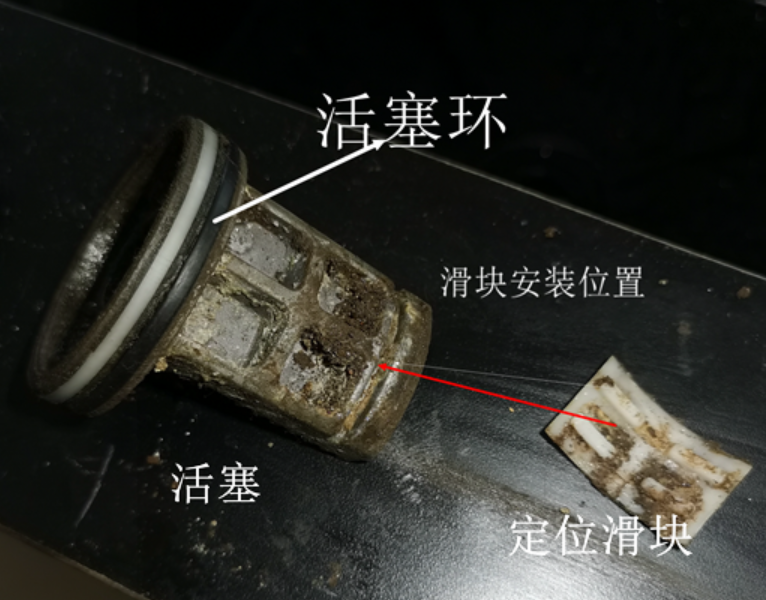

活塞与缸体之间结垢导致卡死，活塞定位块脱落，中心轴丝口或活塞丝口磨损。更换或拆开润滑

7.阀体故障

清除堵塞异物或更换。

8.气动阀开启缓慢

故障现象及原因如下：

气压低

节流阀开度过小

气动阀或执行器润滑失效

阀体阀芯老化，阻力大

5开启速度过快及力度过大

6进气压力高

应安装减压阀或节流阀

7.执行器选型过大

匹配相应型号的执行器

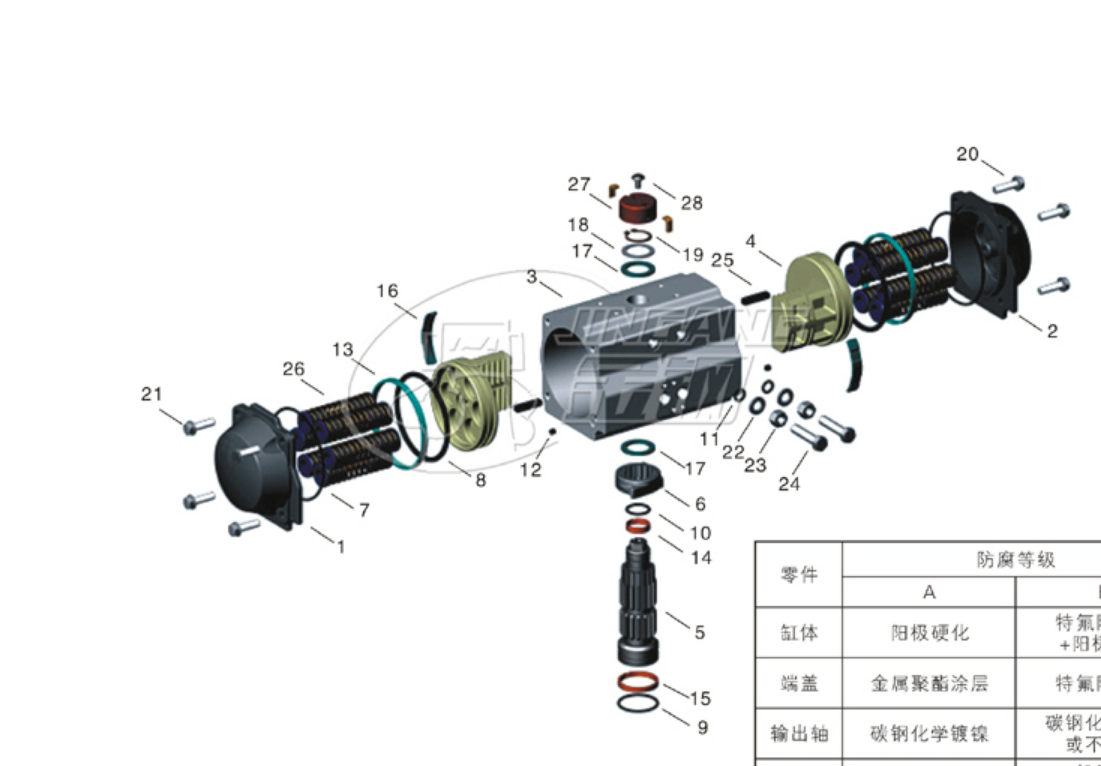

附：气动阀构造

1、2

缸盖

3

缸体

4

活塞

5

中心轴

6

轴套

7、9、10、11

O型圈

8

活塞环

13

活塞环

14、15、17

定位环

16

活塞定位块

18、22

钢垫

19

卡簧

20、21

内六角螺钉

23

螺母

24

限位螺钉

26

复位簧

27

指示器

28

指示器固定螺钉

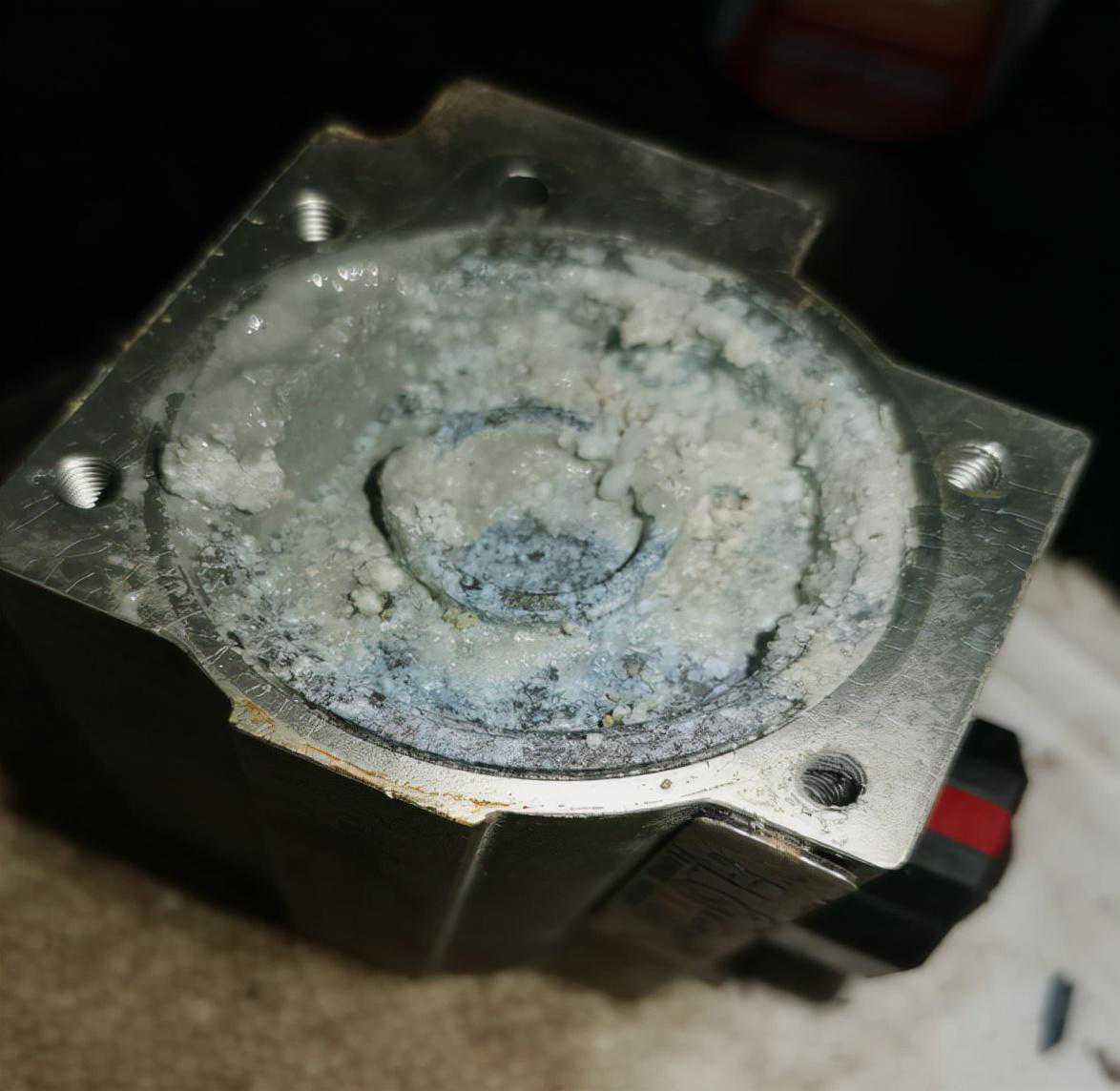

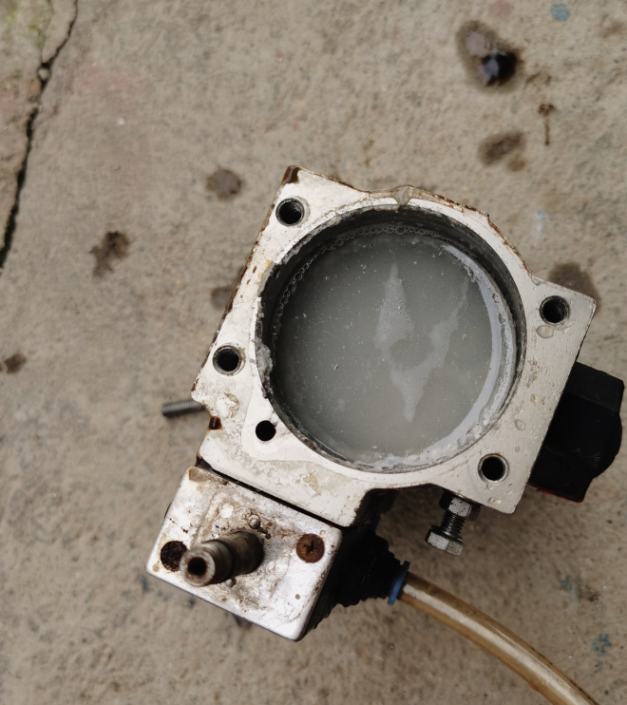

气源长期含水量大，硫化氢等腐蚀气体浓度高导致活塞腐蚀，结垢，造成阻力过大，阀门无法开启。

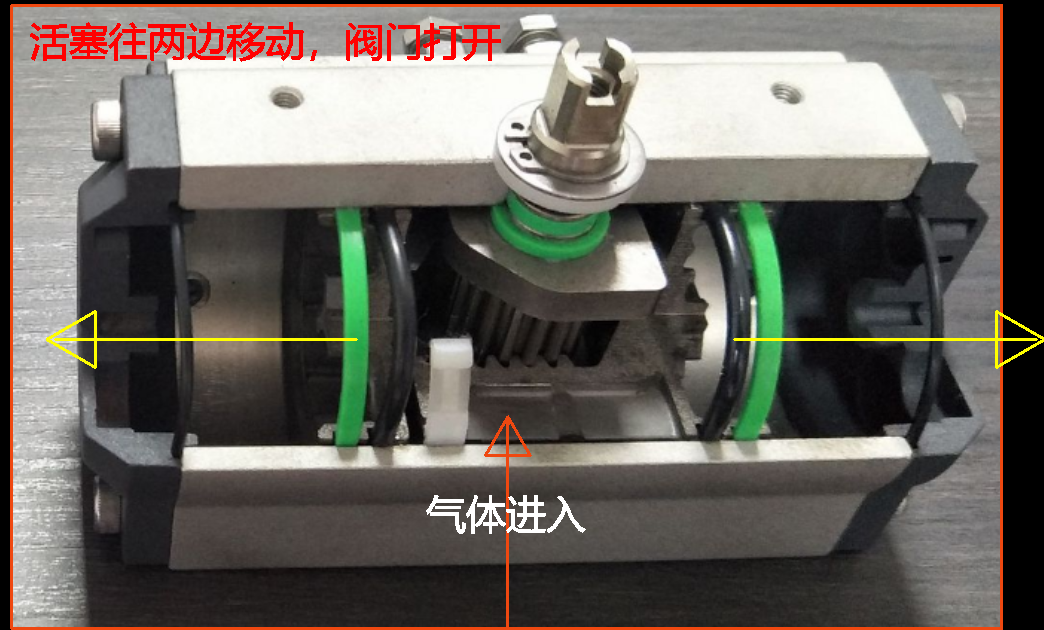

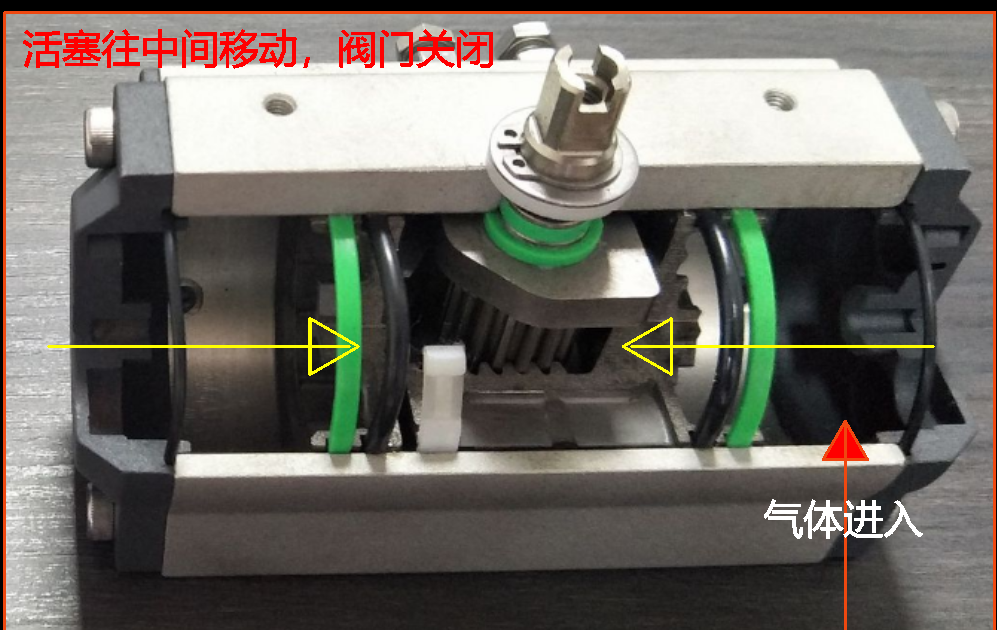

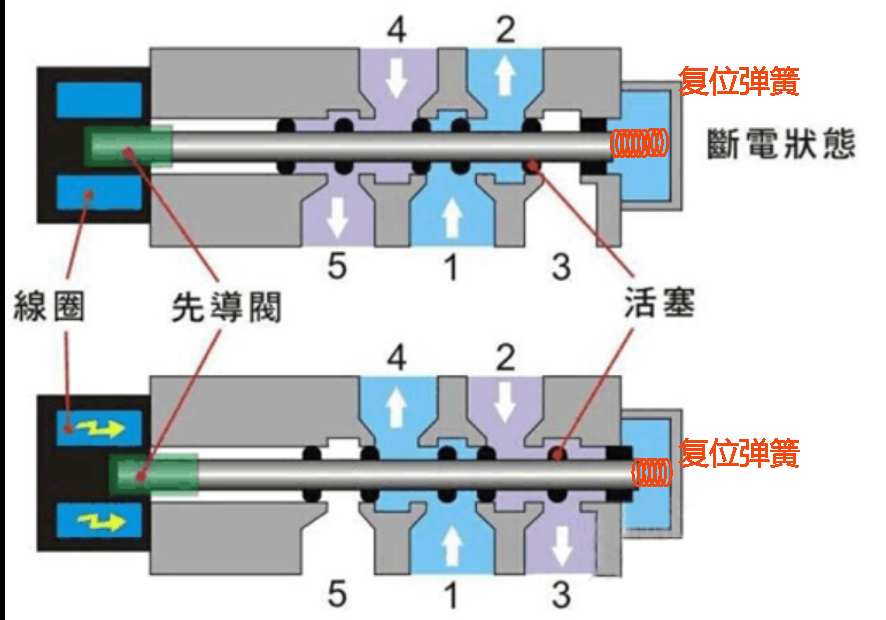

附：气动阀开关原理
