配电箱里端子排接线和看图#电力工程

前两天有网友留言说让我们帮多讲讲端子排的接线。有很多初学者对这个看起来很迷糊，感觉很乱。其实这个非常的简单，它是有方法的，而且必须得学会。只有会的，了解了才知道外甩点、外控点或者连锁启动、联动启动等等，这些都知道是从哪来的，到哪去的。要不然这种配电柜到了现场以后不会接，就是废品。

·首先看看堵头，这有一个盘栏隔开，这是一个标准的隔断，说明这是第一组，这个是第二组。第二组对应的图纸说这是第一组，这是第二组，它俩不要整反了。

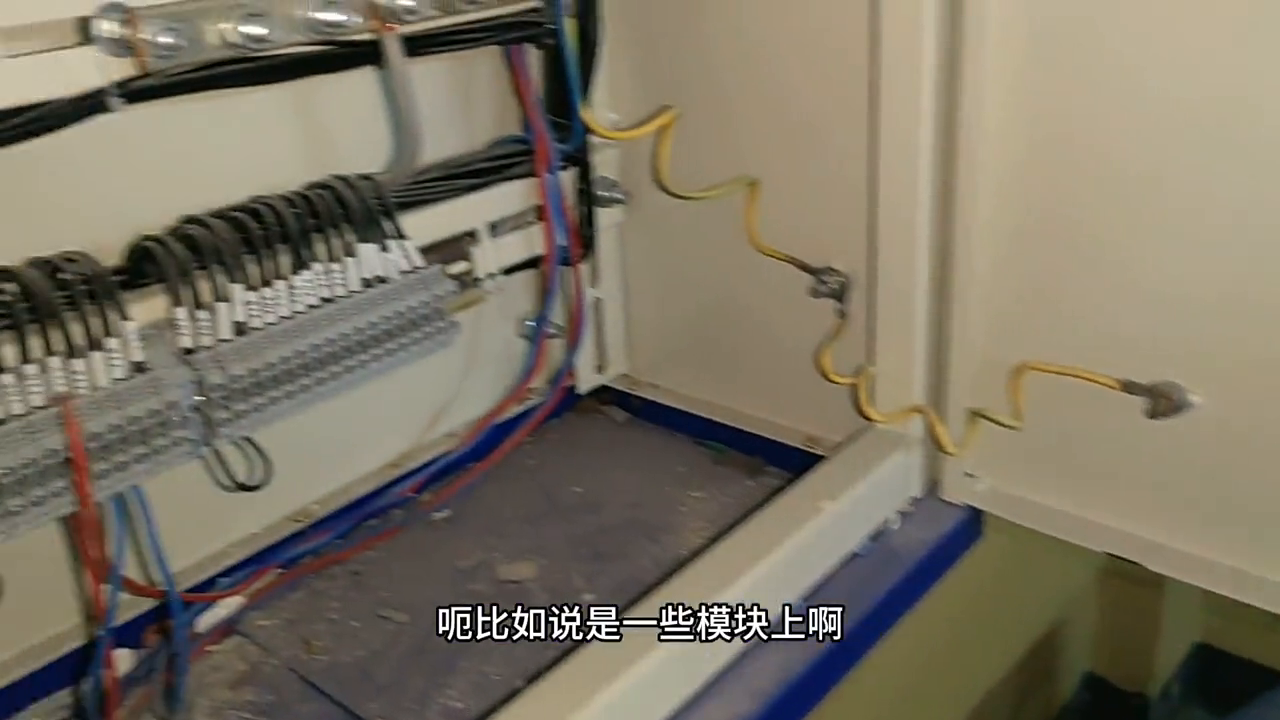

·知道以后要知道端子以上的线是来自于柜内，下面线是到外面，就是柜外，比如一些模块上外甩点等等，下面线都是到柜外的。而且上面标注的有比如101103，这是到模块防火阀上的，102的104是到消防联动上，都归你的方向。

所以这是有收有回，但是不管怎么接，顺序一定不要给人接乱了。第一个段子是101，第二个是103，第三个是104，102第四个是104。看一眼101103102104，这个跟这个是完全对上的。所以接完以后，包括下面的顺序一定要跟端子要对的上，不要接错的。只有这样才能把端子接的正确和完美。
