常见型号：LA42、K22等
常见开孔：∅=22mm
主要参数：敞开/常闭点数量、开孔尺寸、颜色、是否带灯、是否自锁、是否带标牌等
常见厂家：上海天逸电器、江阴长江电器、施耐德电气等
电气符号：
电气符号
对应实物图片
2.指示灯常见型号：AD17、K22等
常用开孔：∅=22mm
主要参数：电压等级、开孔尺寸、颜色、是否带标牌等
常见厂家：江阴长江电器、上海天逸电器、日本富士电机株式会社等
电气符号：
电气符号

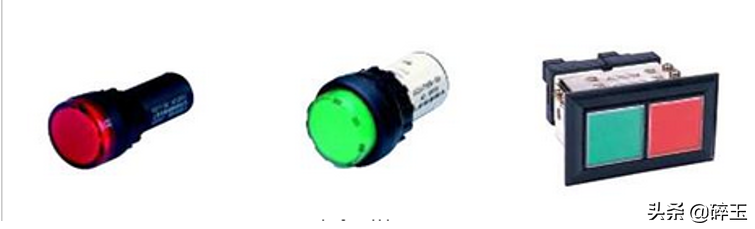

指示灯
3.电压表常见型号：6L2、CP96、1T1等
主要参数：计量单位、显示形式、电压性质
常见厂家：浙江人民电器、浙江长城电器等
电气符号：
电压符号
电压表
4.电流表常见型号：6L2、CP96、1T1等
主要参数：计量单位、显示形式、电压性质
常见厂家：浙江人民电器、浙江长城电器等
电气符号：
电流符号
电流表
5.电流互感器一般电流表只测0~5A电流，超出则用电流互感器转换，例如：规格300/5的互感器，表
示将0~300A转换为0~5A。
一次侧穿匝数1T，指被测线路，穿过电流互感器内孔一次；
二次侧不可开路，一端保持接地。
常见型号：LMZ、BH等
主要参数：变比
常见厂家：浙江德力西电器、浙江人民电器等
电气符号：

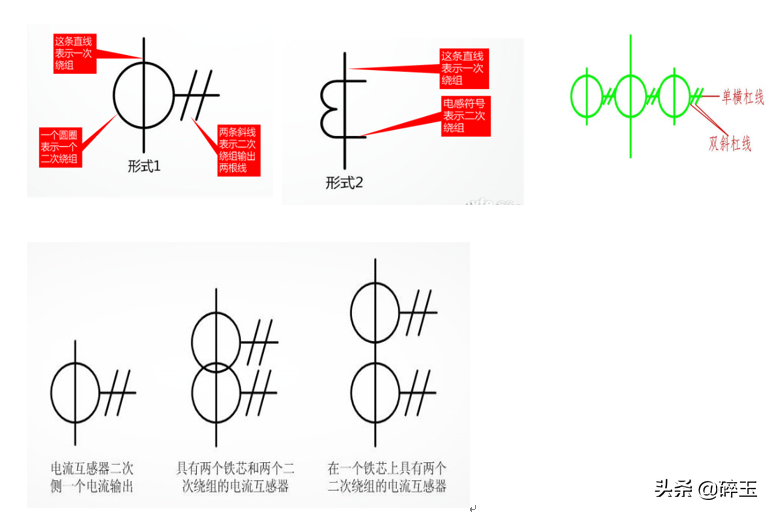

电流互感器——电气符号

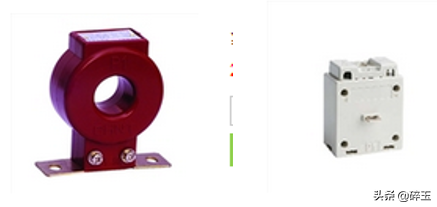

互感器
6.熔断器动力设备电路熔断器选择，额定工作电流×1.3，没有同规格的，取上一档选取；
一般二次线路熔断器电流小于10A。
常见型号：RT14、RT32等
主要参数：额定电流
常见厂家：浙江正泰电器、浙江德力西电器等
电气符号：

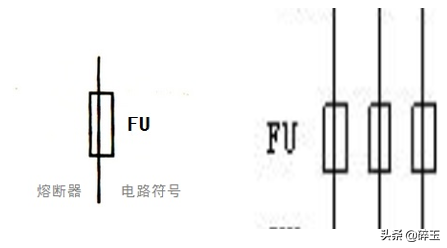

熔断器符号

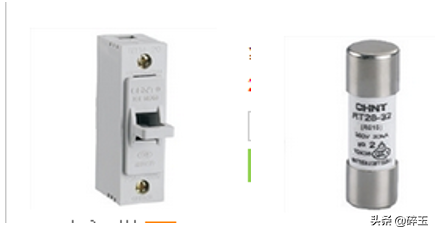

熔断器
7.转换开关一般分为两档，颜色多为红黄搭配，触点容量（额定电流）一般较大。
常见型号：LW5D、HZ12等
主要参数：电压等级、额定电流
常见厂家：浙江德力西电器、江阴长江电器等
电气符号：

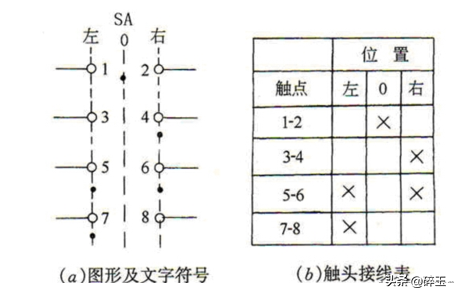

转换开关符号
转换开关
8.断路器提供可恢复的短路保护
①线路保护型断路器，瞬间跳闸电流约为额定电流的7倍；
②电动机保护型断路器，瞬间跳闸电流约为额定电流的11倍。断路器额定电流一般按被保护
电动机额定工作电流的1.25-1.5倍选取，没有同规格的，向上一档选取。
常见型号：DZ47、DZ45、DZ12、DZ20等
主要参数：电压等级、额定电流、保护类型
常见厂家：浙江正泰电器、浙江人民电器等
电气符号：

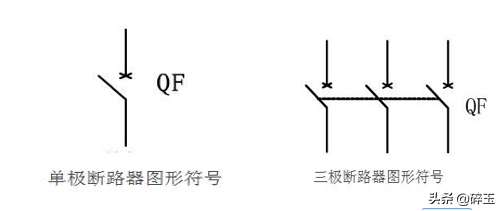

断路器电气符号

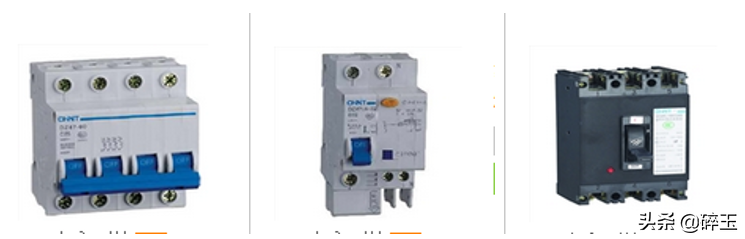

断路器
9.交流接触器主要用来控制主电路的通断，主触点接通，辅助触点吸合，用于自锁、安全互锁、告知功
能。
触点电流，按被装置的额定电流选取，没有相同规格的，向上一档选取。
常见型号：CJ20、CJ12、NC3等
主要参数：触点电流，触点数量
常见厂家：浙江德力西电器、浙江正泰电器等
电气符号：

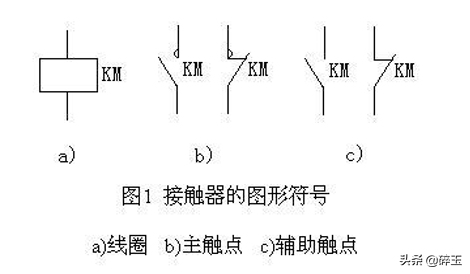

接触器电气符号

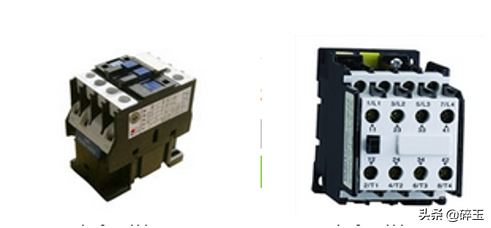

接触器
10.中间继电器主要作用是控制中间线路或其他小功率电气装置的通断，在主电气元件之前起中继作用，
或发出告知信号。
常见型号：JZ7、JZC4、JQX-13F、HH52等
主要参数：电压等级、触点数量（有两开两闭、四开四闭等）
常见厂家：浙江长城电器、浙江正泰电器、日本欧姆龙等
电气符号：
继电器电气符号

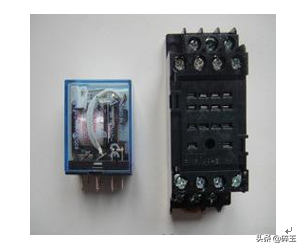

继电器
