钳形电流表主要功能是可以在不切断电路的情况下实现对电流的测量。
常见的钳型电流表多为交流钳型电流表，即只能测量交流电流。但也有交直流两用的，直流电流的测量是利用霍尔元件实现的，具体情况需要看表盘上的量程，标有DC-A档位的表示可以测量直流电流。

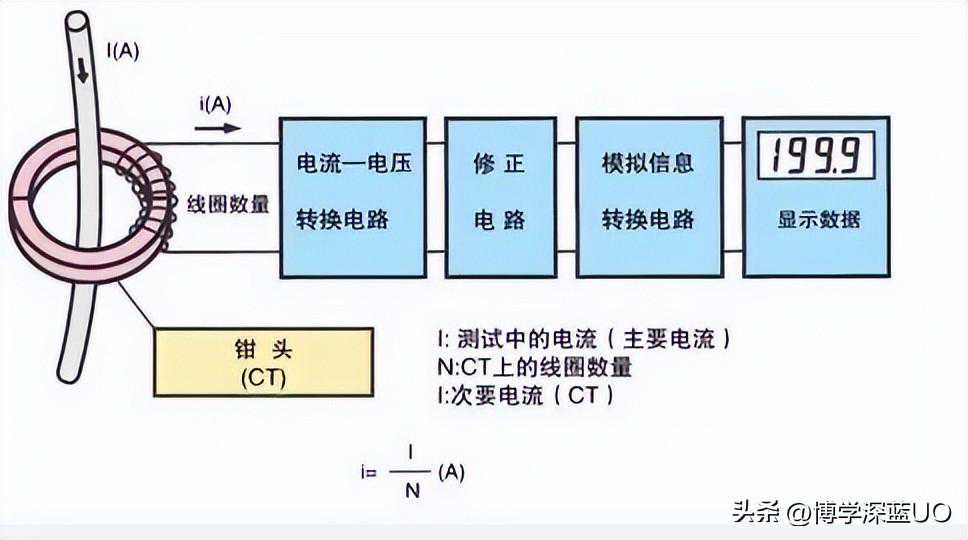

一交流钳型电流表原理
1钳形表实质上是由一只电流互感器、钳形扳手和整流磁电系组成。
钳型表的工作原理和变压器一样。初级线圈就是穿过钳型铁芯的导线，相当于1匝的变压器的一次线圈，这是一个升压变压器。二次线圈和测量用的电流表构成二次回路。当导线有交流电流通过时，就是这一匝线圈产生了交变磁场，在二次回路中产生了感应电流，电流的大小和一次电流的比例，相当于一次和二次线圈的匝数的反比。钳型电流表用于测量大电流，如果电流不够大，可以将一次导线在通过钳型表增加圈数，同时将测得的电流数除以圈数。
2钳形电流表的穿心式电流互感器的副边绕组缠绕在铁心上且与交流电流表相连，它的原边绕组即为穿过互感器中心的被测导线。旋钮实际上是一个量程选择开关，扳手的作用是开合穿心式互感器铁心的可动部分，以便使其钳人被测导线。
测量电流时，按动扳手，打开钳口，将被测载流导线置于穿心式电流互感器的中间，当被测导线中有交变电流通过时，交流电流的磁通在互感器副边绕组中感应出电流，该电流通过电磁式电流表的线圈，使指针发生偏转，在表盘标度尺上指出被测电流值。
钳形电流表的使用方法和注意事项1、禁止在测量时转换量程，即禁止在钳口闭合且有被测导线的情况下切换档位。
2、进行电流测量时，被测载流体的位置应放在钳口中央，以免产生误差。
3、测量前应估计被测电流的大小，选择合适的量程，在不知道电流大小时，应选择最大量程，再根据指针适当减小量程。
4、钳形电流表测量精确度不高,测量时误差较大。尤其是在测量小于5A的电流时。
二直流钳形电流表

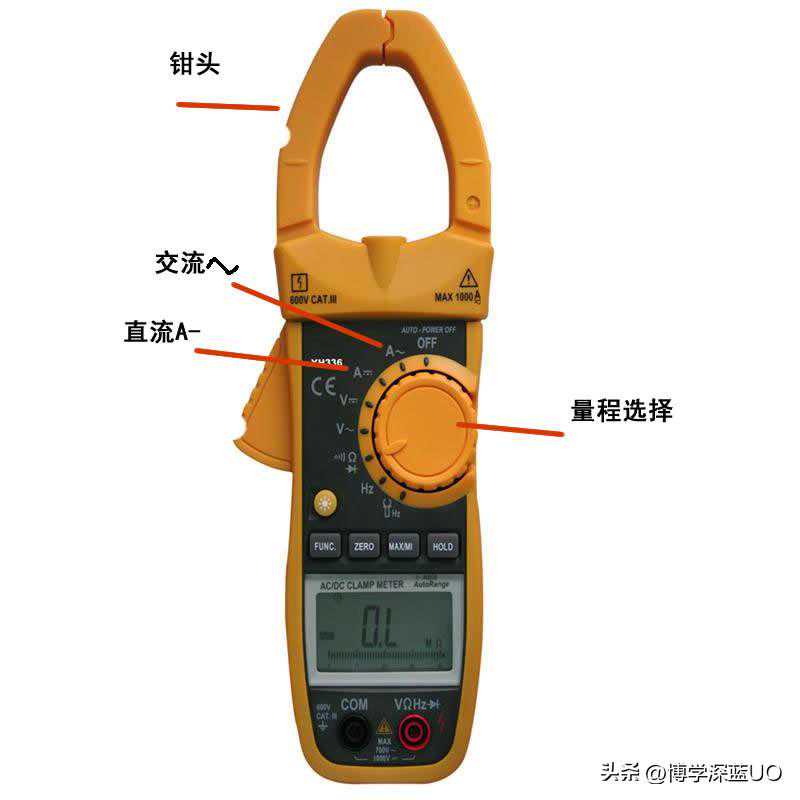

交直流钳型表
钳表有些分为直流和交流两种测量档位

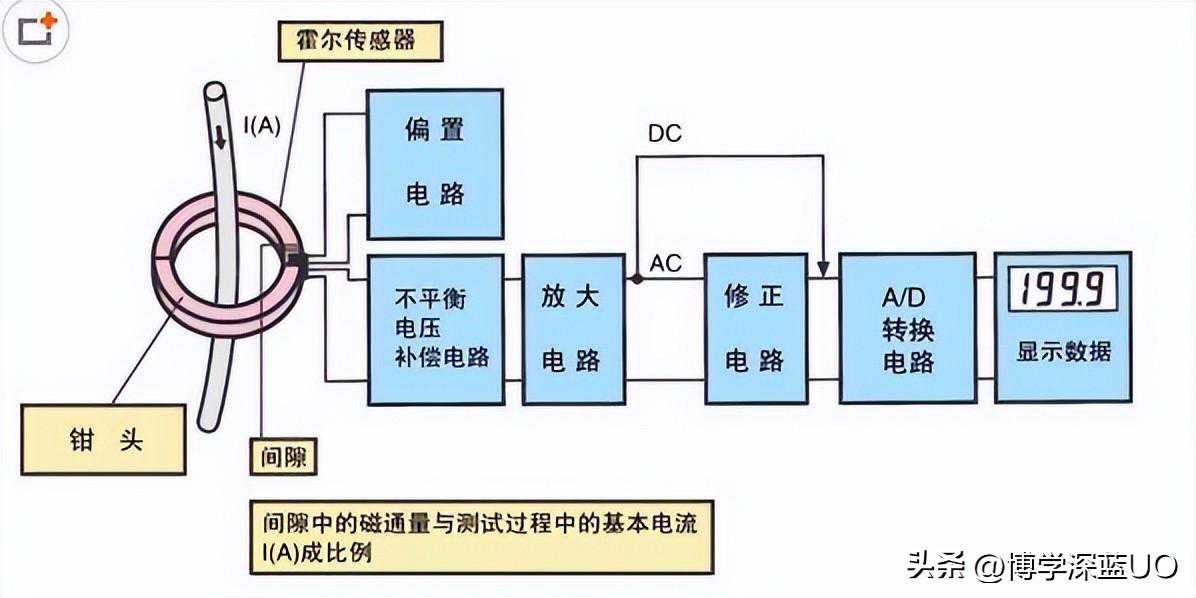

采用霍尔电流传感器制作的钳形表，可以测量直流电流
以上是霍尔原件的钳表原理，当原边电流I流过一根长导线时，在导线周围将产生一磁场，这一磁场的大小与流过导线的电流成正比，产生的磁场聚集在磁环内，通过磁环气隙中霍尔元件进行测量并放大输出，最后显示数值
