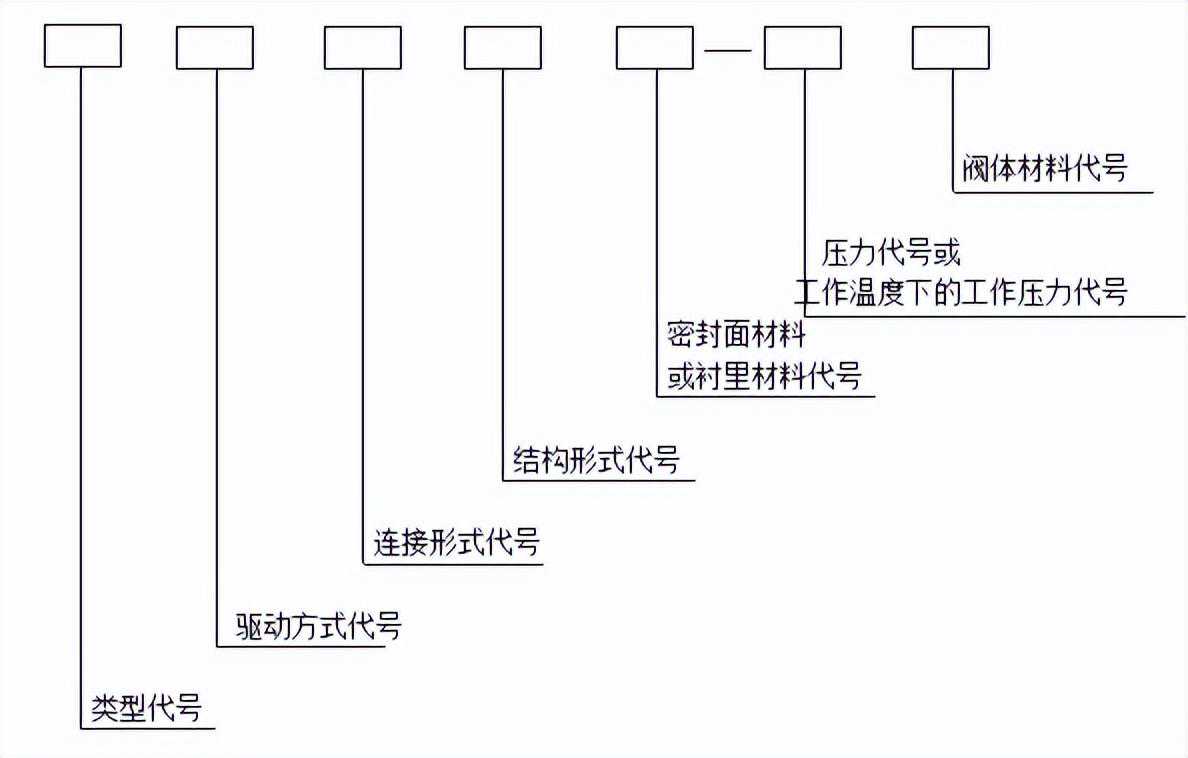

阀门型号是按阀门类型、驱动方式、连接形式、结构形式、密封面材料或衬里材料类型、压力代号或工作温度下的工作压力、阀体材料等分类,然后再把这七部分按顺序排列出来。
下面给大家介绍一下这七部分的编制方法。
第一部分:阀门类型的代号
阀门的类型代号用字母按(表1)的规定表示。如果标号的阀门还具有其它功能或带有其它特异结构时,需要在阀门类型代号前面加注一个按(表2)规定表示的字母。
表1阀门类型代号
阀门类型
代号
阀门类型
代号
弹簧载荷安全阀
A
排污阀
P
蝶阀
D
球阀
Q
隔膜阀
G
蒸汽疏水阀
S
杠杆式安全阀
GA
柱塞阀
U
止回阀和底阀
H
旋塞阀
X
截止阀
J
减压阀
Y
节流阀
L
闸阀
Z
表2具有其他功能作用或带有其他特异结构的阀门表示代号
第二功能作用名称
代号
第二功能作用名称
代号
保温型
B
排渣型
P
低温型
Da
快速型
Q
防火型
F
(阀杆密封)波纹管型
W
缓闭型
H
—
—
a低温型指允许使用温度低于—46℃以下的阀门。
举个例子,我们从表1可以看到普通止回阀的型号H,如果将此阀门特殊化,比如防火止回阀由于具有特殊功能,所以结合表1和表2就该表示为FH。
第二部分:驱动方式代号
驱动方式用阿拉伯数字按(表3)的规定来表示。
表3阀门驱动方式代号
驱动方式
代号
驱动方式
代号
电磁动
0
锥齿轮
5
电磁—液动
1
气动
6
电—液动
2
液动
7
蜗轮
3
气—液动
8
正齿轮
4
电动
9
注:
1.安全阀、减压阀、疏水阀、手轮直接连接阀杆操作结构形式的阀门(如手动蝶阀、手动闸阀、球阀等),阀门驱动方式代号省略,不表示。
2.只有当两种动力源同时对其作用才能控制其启闭时,此时我们用电磁—液动、电—液动、气—液动表示。
3.气动常开阀门用6K表示,气动常闭阀门用6B表示,液动常开阀门用7K表示,液动常闭阀门用7B表示。
4.防爆电动阀门用9B表示。
第三部分连接形式代号
阀门的连接形式用数字按(表4)规定的表示。
表4阀门连接端连接形式代号
连接形式
代号
连接形式
代号
内螺纹
1
对夹
7
外螺纹
2
卡箍
8
法兰式
4
卡套
9
焊接式
6
——
——
注:阀门的连接形式用代号表示即可,具体的标准、结构等应在产品图样、说明书或订货合同等文件中予以详细说明。
第四部分结构形式代号
阀门的结构形式用用阿拉伯数字按(表5-表15)规定的表示。
表5闸阀结构形式代号
结构形式
代号
阀杆升降式(明杆)
楔式闸板
弹性闸板
0
刚性闸板
单闸板
1
双闸板
2
平行式闸板
单闸板
3
双闸板
4
阀杆非升降式(暗杆)
楔式闸板
单闸板
5
双闸板
6
平行式闸板
单闸板
7
双闸板
8
表6截止阀、节流阀和柱塞阀结构形式代号
结构形式
代号
结构形式
代号
阀瓣非平衡式
直通流道
1
阀瓣平衡式
直通流道
6
Z形流道
2
角式流道
7
三通流道
3
—
—
角式流道
4
—
—
直流流道
5
—
—
表7球阀结构形式代号
结构形式
代号
结构形式
代号
浮动球
直通流道
1
固定球
直通流道
7
Y形三通流道
2
四通流道
6
L形三通流道
4
T形三通流道
8
T形三通流道
5
L形三通流道
9
—
—
半球直通
0
表8蝶阀结构形式代号
结构形式
代号
结构形式
代号
密封型
单偏心
0
非密封型
单偏心
5
中心垂直板
1
中心垂直板
6
双偏心
2
双偏心
7
三偏心
3
三偏心
8
连杆机构
4
连杆机构
9
表9隔膜阀结构形式代号
结构形式
代号
结构形式
代号
屋脊流道
1
直通流道
6
直流流道
5
Y形角式流道
8
表10旋塞阀结构形式代号
结构形式
代号
结构形式
代号
填料密封
直通流道
3
油密封
直通流道
7
T形三通流道
4
T形三通流道
8
四通流道
5
—
—
表11止回阀结构形式代号
结构形式
代号
结构形式
代号
升降式阀瓣
直通流道
1
旋启式阀瓣
单瓣结构
4
立式结构
2
多瓣结构
5
角式流道
3
双瓣结构
6
—
—
—
蝶形止回式
7
表12安全阀结构形式代号
结构形式
代号
结构形式
代号
弹簧载荷弹簧密封结构
带散热片全启式
0
弹簧载荷弹簧不封闭且带扳手结构
微启式、双联阀
3
微启式
1
微启式
7
全启式
2
全启式
8
带扳手全启式
4
—
—
杠杆式
单杠杆
2
带控制机构全启式
6
双杠杆
4
脉冲式
9
表13减压阀结构形式代号
结构形式
代号
结构形式
代号
薄膜式
1
波纹管式
4
弹簧薄膜式
2
杠杆式
5
活塞式
3
—
—
表14蒸汽疏水阀结构形式代号
结构形式
代号
结构形式
代号
浮球式
1
蒸汽压力式或膜盒式
6
浮桶式
3
双金属片式
7
液体或固体膨胀式
4
脉冲式
8
钟形浮子式
5
圆盘热动力式
9
表15排污阀结构形式代号
结构形式
代号
结构形式
代号
液面连接排放
截止型直通式
1
液底间断排放
截止型直流式
5
截止型角式
2
截止型直通式
6
—
—
截止型角式
7
—
—
浮动闸板型直通式
8
这一部分没有特别要说明的,只要依据阀门的类型、结构形式找到相对应的形式代号就可以。
第五部分:密封面或衬里材料代号
阀座密封面或衬里材料代号按(表16)规定的字母表示。
表16密封面或衬里材料代号
密封面或衬里材料
代号
密封面或衬里材料
代号
锡基轴承合金(巴氏合金)
B
尼龙塑料
N
搪瓷
C
渗硼钢
P
渗氮钢
D
衬铅
Q
氟塑料
F
奥氏体不锈钢
R
陶瓷
G
塑料
S
Cr13系不锈钢
H
铜合金
T
衬胶
J
橡胶
X
蒙乃尔合金
M
硬质合金
Y
注:
1.除隔膜阀外,阀门的密封面材料不同时哪种材料硬度低即用其表示。
2.密封材料与阀门的本体材质相同时,密封面材料代号用W表示。
第六部分:压力代号
1.阀门的压力代号用以兆帕为单位的公称压力的值的十倍单位。比如说某阀门的公称压力为1.6MPa,则该阀门的压力代号为16。
2.压力等级采用磅级(1b)或K级单位的阀门,在型号编制时,应在压力代号栏后有lb或K的单位符号。
第七部分:阀体材料代号
阀体材料代号用字母按(表17)的规定表示。
表17阀体材料代号
阀体材料
代号
阀体材料
代号
碳钢
C
铬镍钼系不锈钢
R
Cr13系不锈钢
H
塑料
S
铬钼系钢
I
铜及铜合金
T
可锻铸铁
K
钛及钛合金
Ti
铝合金
L
铬钼钒钢
V
铬镍系不锈钢
P
灰铸铁
Z
球墨铸铁
Q
—
—
注:CF3、CF8、CF3M、CF8M等材料牌号可直接标在阀体上。
注:公称压力≤1.6MPa、阀体材质为灰铸铁的阀门以及公称压力≥2.5MPa、阀体材质为碳素钢的阀门,在型号编制时会将阀体材料的代号省略。举个简单的例子,公称压力为1.6Mpa,阀体材质为灰铸铁的法兰式蝶阀,阀门型号为D42X-16C,也可以省略的写为D42X-16。
注意事项:
1.如果阀门的连接形式为“法兰”、结构形式为:闸阀的“明杆”、“弹性”、“刚性”和“单闸板”,截止阀、节流阀的“直通式”,球阀的“浮动球”、“固定球”和“直通式”,蝶阀的“垂直板式”,隔膜阀的“屋脊式”,旋塞阀的“填料”和“直通式”,止回阀的“直通式”和“单瓣式”,安全阀的“不封闭式”、“阀座密封面材料”在编制命名的过程中均可省略。
2.有时我们之所以看不懂阀门编号,是因为将驱动方式与连接形式的代号混淆了。那么如何通过阀门编号判断是普通阀门还是拥有驱动方式的阀门呢?根据前面介绍的内容得知,阀门的类型采用字母表示,而驱动方式、连接形式、结构形式等则采用数字表示,这时我们就可以通过阀门型号中类型代号后有多少位数字来判断该阀门有无特殊驱动方式。比如Q911F和Q11F这两个型号,阀门类型代号分别有三位数字和两位数字,但是Q911F这个阀门根据表3判断拥有特殊的驱动方式,而Q11F这个型号在编制过程中因为没有特殊驱动方式而将其省略表示。所以阀门的类型代号后的数字有三位即为特殊驱动方式的阀门,有两位为普通阀门。
