多轴网拼接，在软件不能导入CAD图之前，预算员是必须解决的一个问题，现在软件具备了导入CAD的功能，多数情况下用软件直接导入简单快速，比软件一步一步拼接轴网省事多了。但是，从另外一个角度讲，大家拼接轴网的水平下降了。这不，在我们直播公布的邮箱800014859@中，就收到一份同学问的问题，是在CAD无法导入的情况下，遇到了必须轴网拼接的问题。

我们今天的文章，就讲如何拼接轴网的问题。

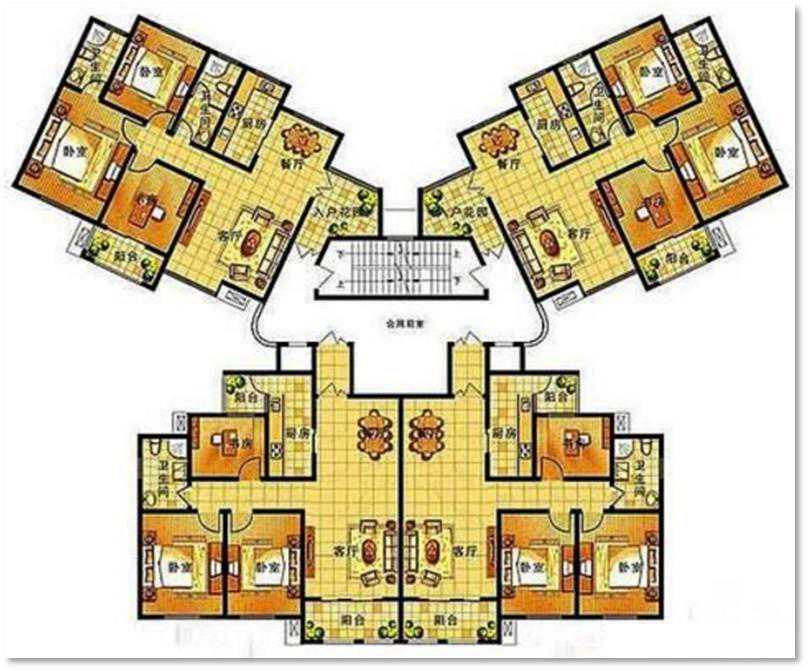

一个工程出现多个轴网，是建筑上常见的现象，比如塔楼，就必须是多轴网拼接，如图1、图2所示。

图1

图2

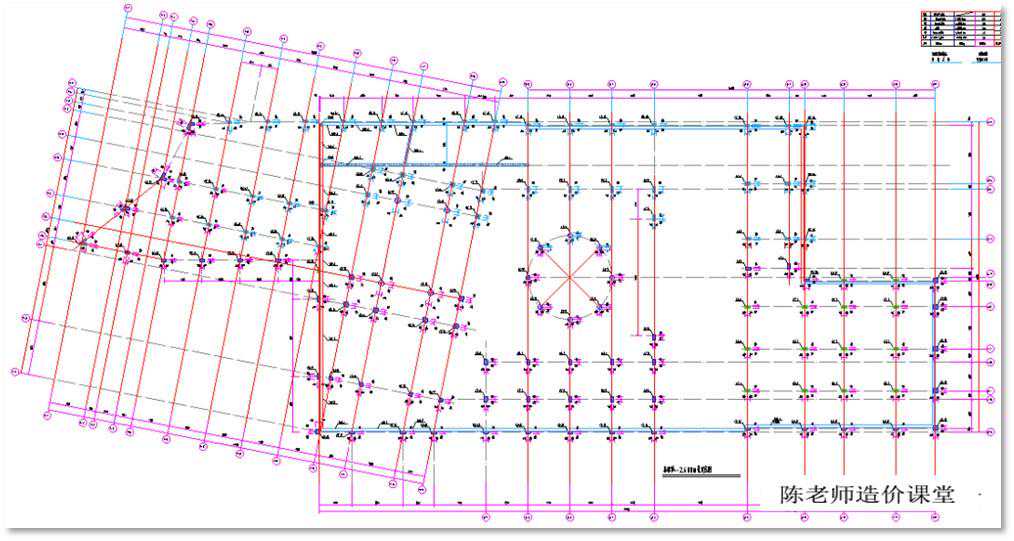

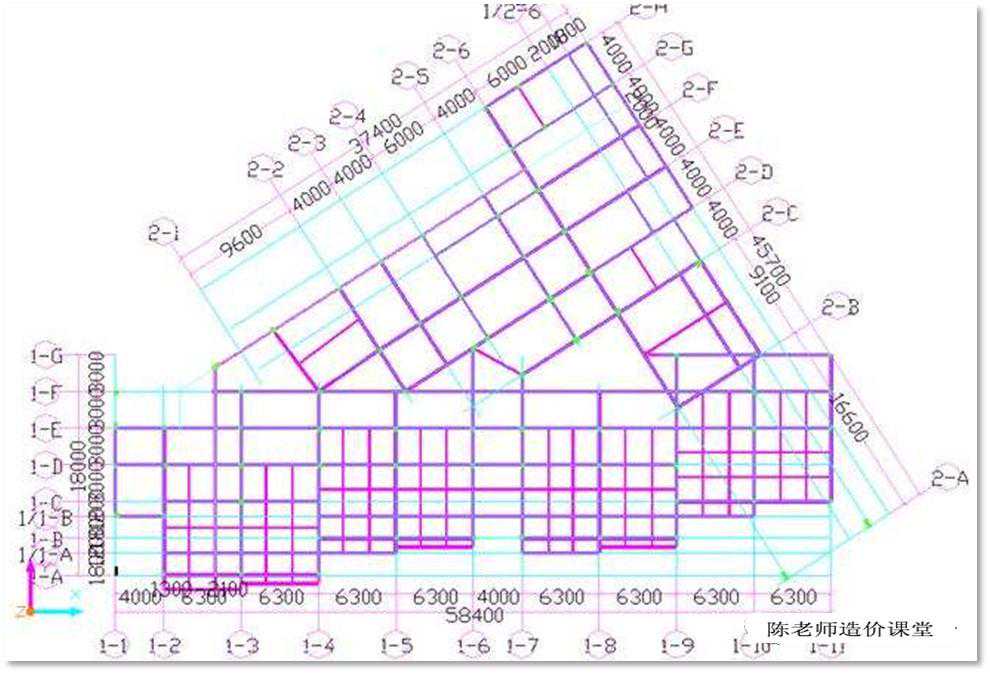

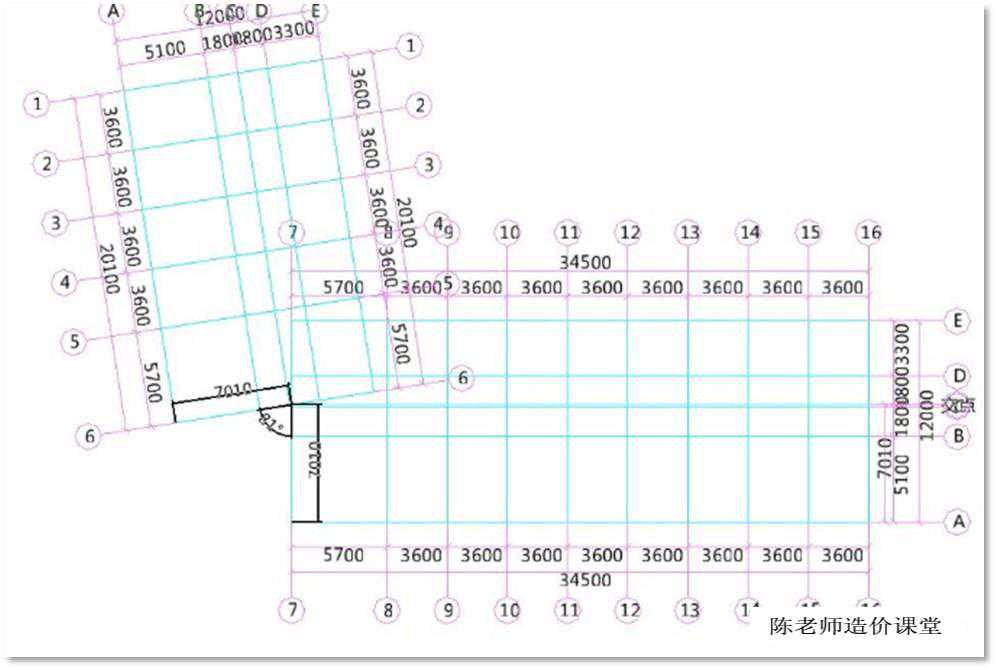

我们从网上搜一下，多轴网工程特别多，这里简单列举2个，如图3、图4所示。

图3

图4

这位同学遇到的轴网，相对比较简单，是梁正交轴网，其中一个转了一个角度，如图5所示。

图5

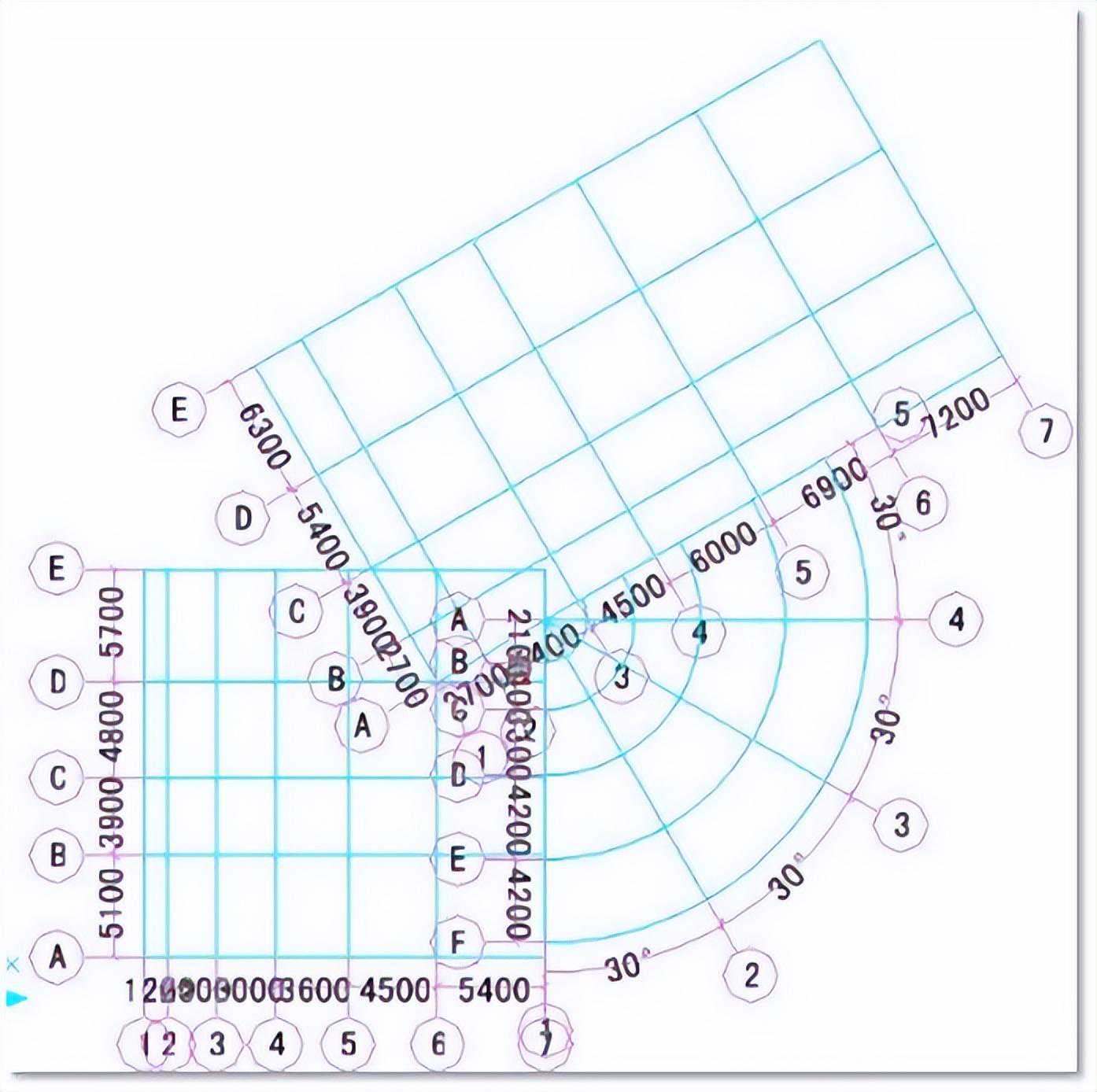

不过，这位同学提供的图纸我们看不清，我们用另一个轴网来解答这位同学的问题，如图6所示。

图6

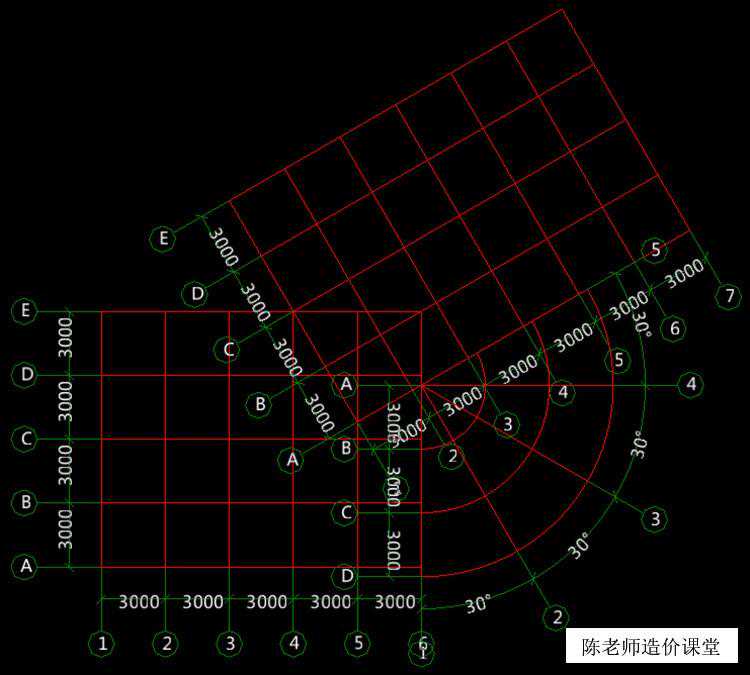

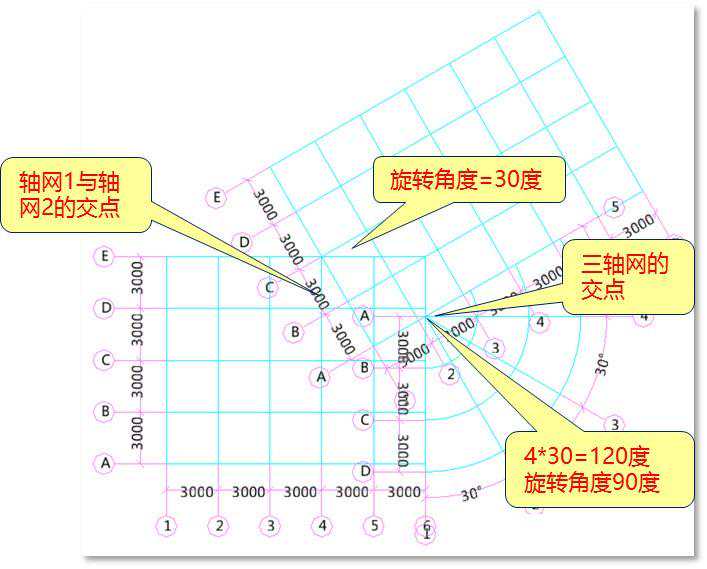

无论多复杂的轴网，都能找到他们之间的关系，比如图6中的这个轴网，有正交、有正交旋转，有圆弧轴网。不管怎么复杂，我们都可以找到旋转点、角度、半径等信息，如图10所示。

图7

下面我们就来拼接图7这个轴网。

我们首先在软件里建立三个轴网，轴网1如图8所示。

图8

轴网1开间1~6，进深A~E。

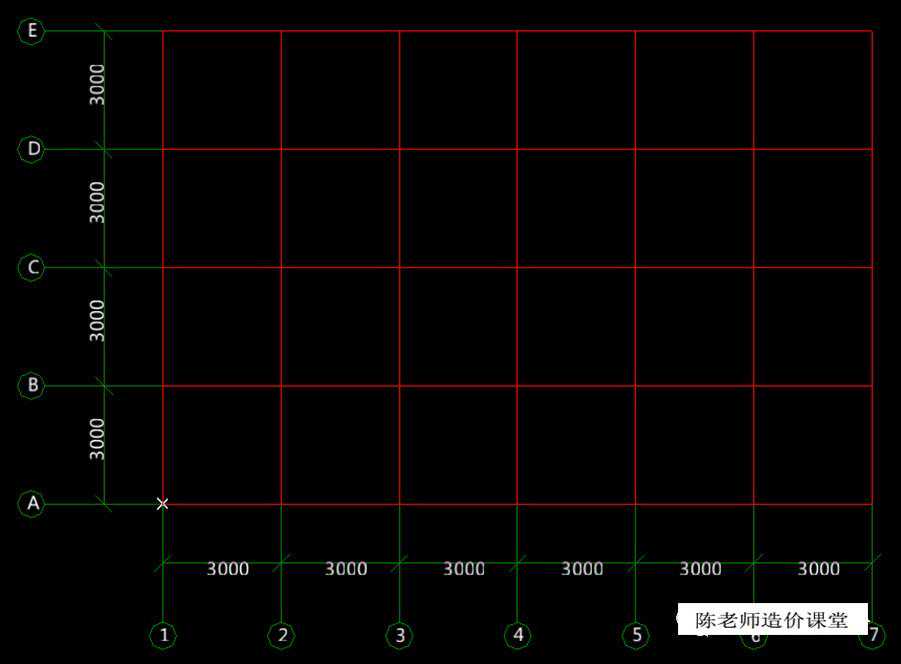

轴网2如图9所示。

图9

轴网2开间1~7，进深A~E。

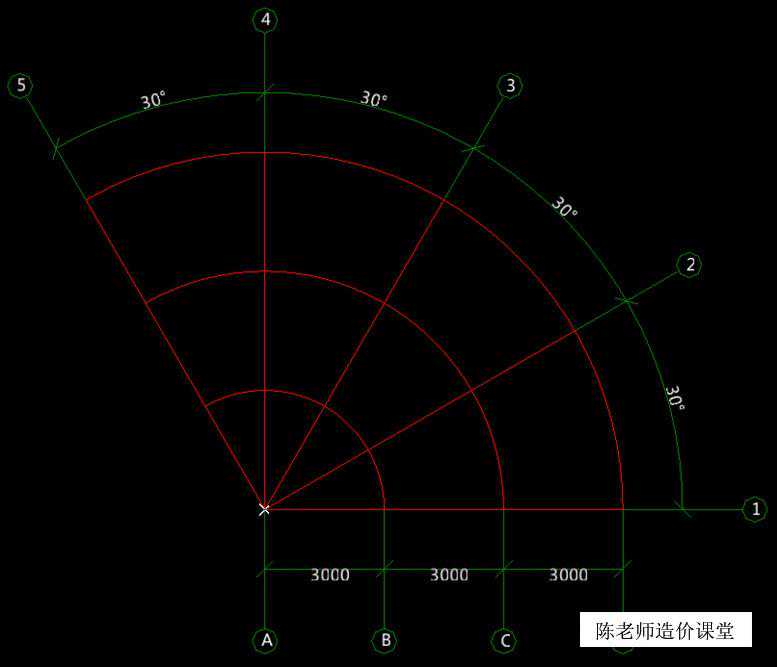

轴网3如图10所示。

图10

轴网3开间，4个30度角，进深A~D。

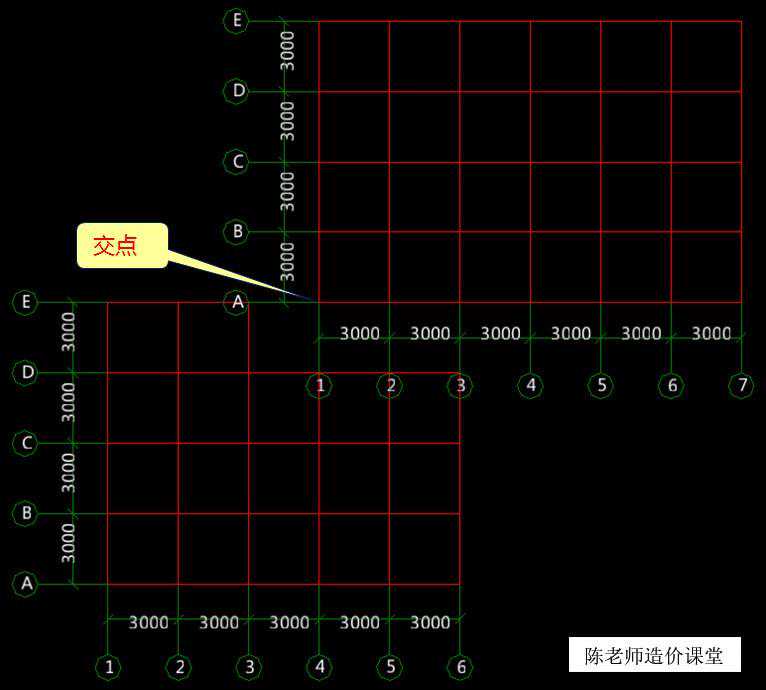

第一步，先把轴网2放到4/E交点上，如图11所示。

图11

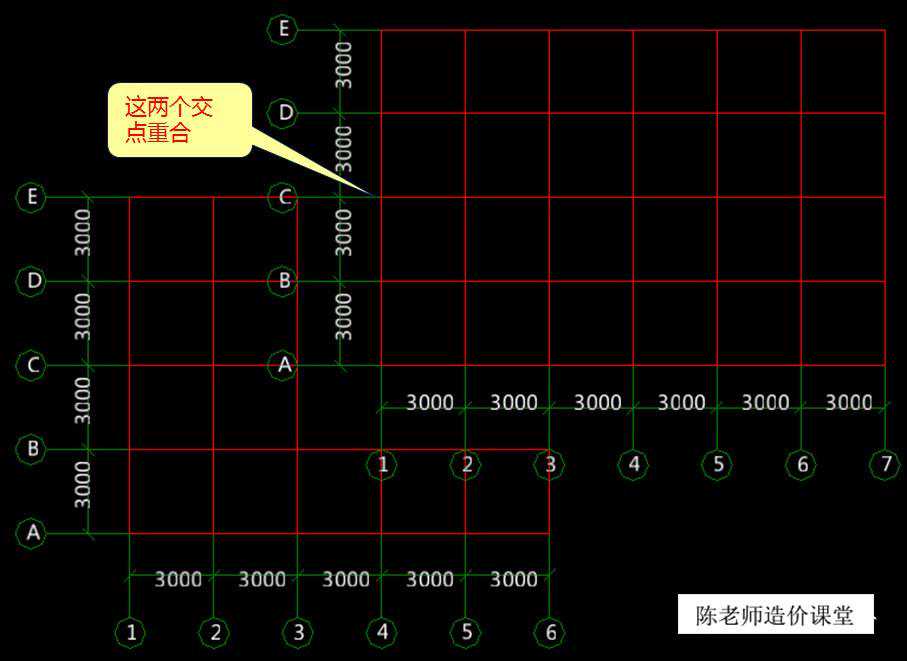

第二步，移动轴网2让轴网2的1/C交点与轴网1的4/E交点重合，如图12所示。

图12

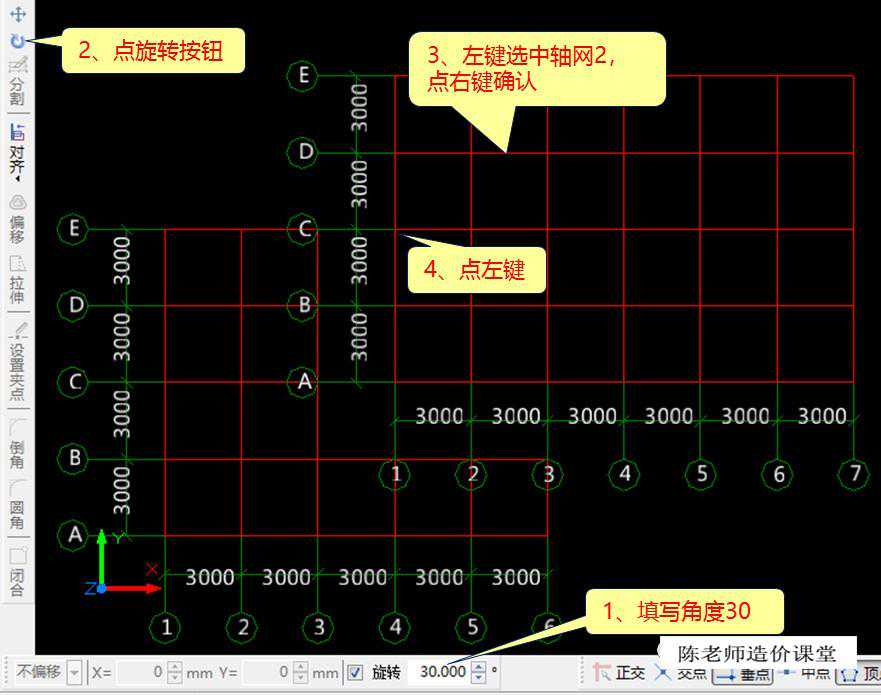

第三步，旋转轴网2，旋转步骤如图13所示。

图13

拼接好的轴网1、2如图14所示。

图14

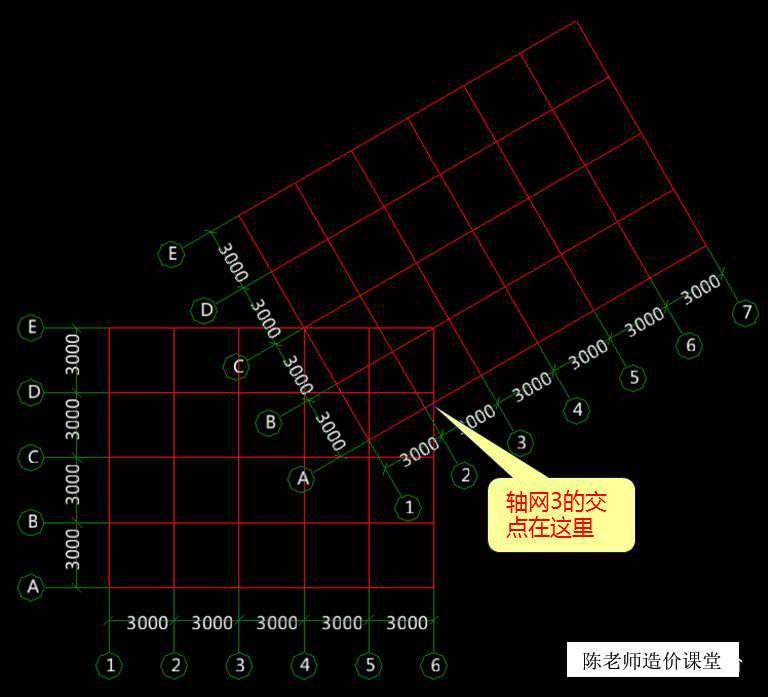

这两个轴网拼接好后，三个轴网的交点也找到了。

第一步，先把轴网3点到三个轴网的交点位置上，如图15所示。

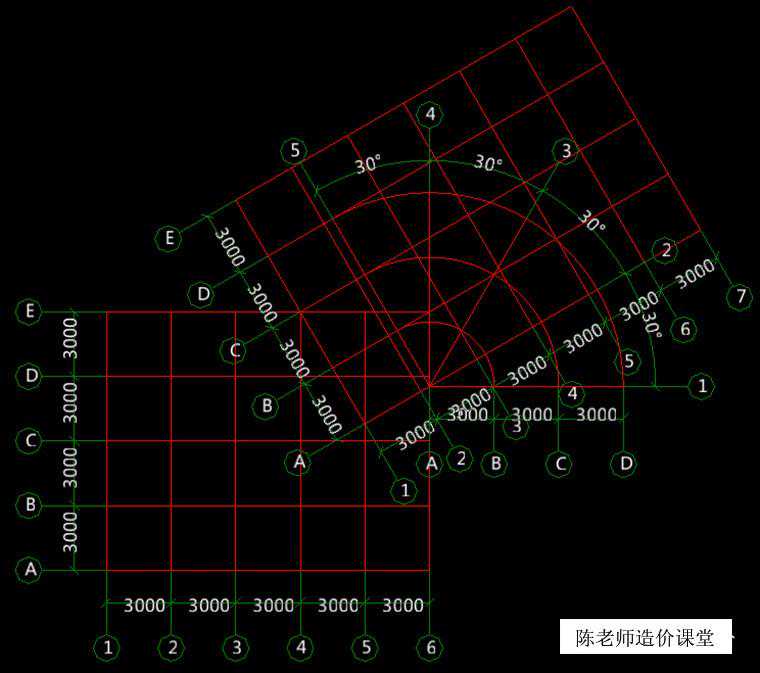

图15

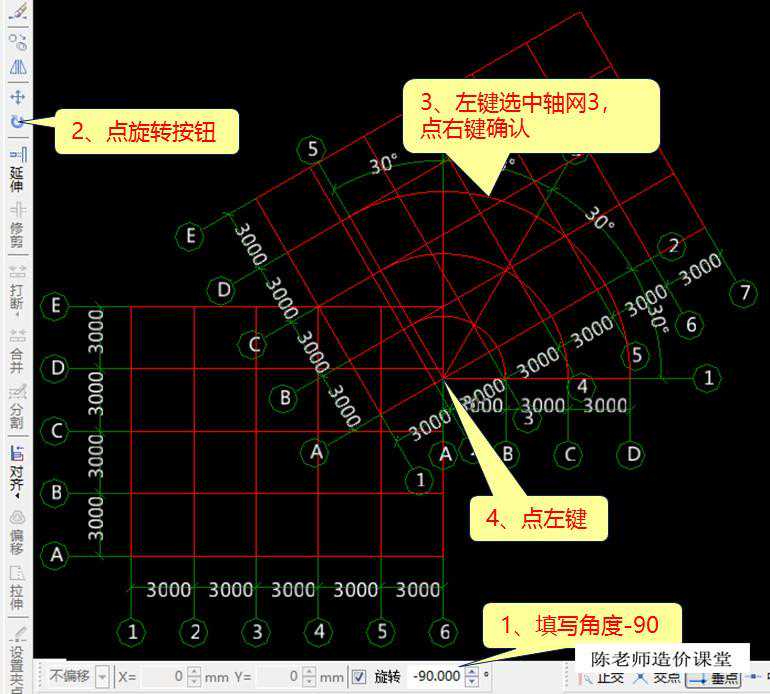

第二步，旋转轴网3，旋转步骤如图16所示。

图16

这样把三个轴网就拼接好了，如图17所示。

图17

还是那句话，任何轴网，只要我们找到他们之间的关系，都可以拼接出来。
