直动机构（机构事例特集）
·直动机构(本文)
·旋转机构
·定位机构
·检查调整机构
垂直线轴承座直动机构
利用线性导向轴、直线轴承座单元的直动机构的例子。
通过使用带嵌入部的轴，比较容易确保组装时的精度(平行度)。
零件名称
FA电子目录
1
轴
直线运动零件线性导向轴
2
直线轴承
直线运动零件直线轴承

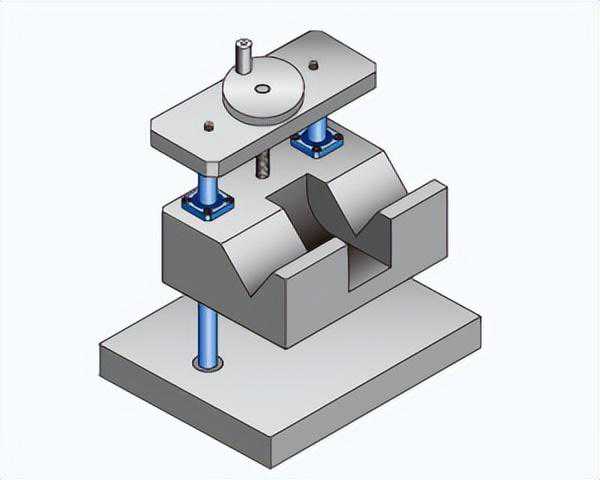

垂直移动机构
使用带法兰的直线轴承上下移动的单元例。
由于使用了带法兰的直线轴承，所以不需要制作轴承座。
零件名称
FA电子目录
1
轴
直线运动零件线性导向轴
2
直线轴承
直线运动零件直线轴承

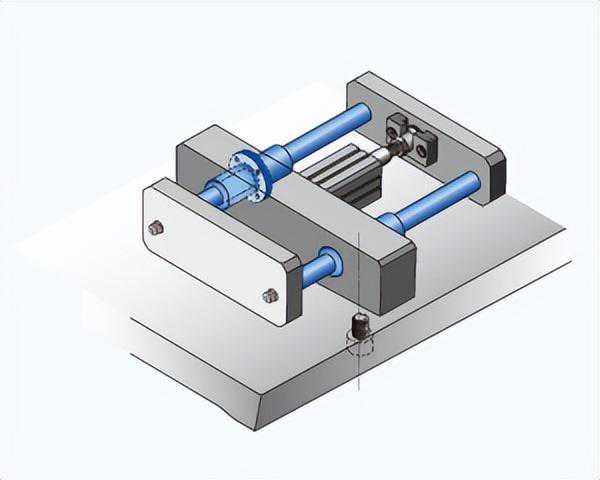

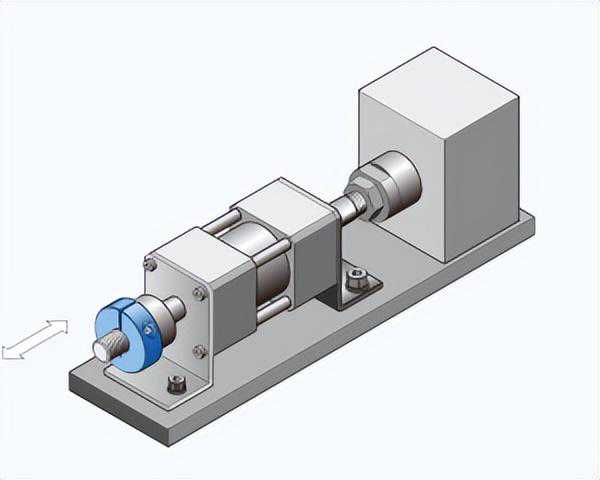

气缸行程调整机构
使用固定环来调整双轴气缸行程的例子。
利用内径的螺丝，很容易实现细微的调整。
零件名称
FA电子目录
1
固定环
直线运动零件固定环

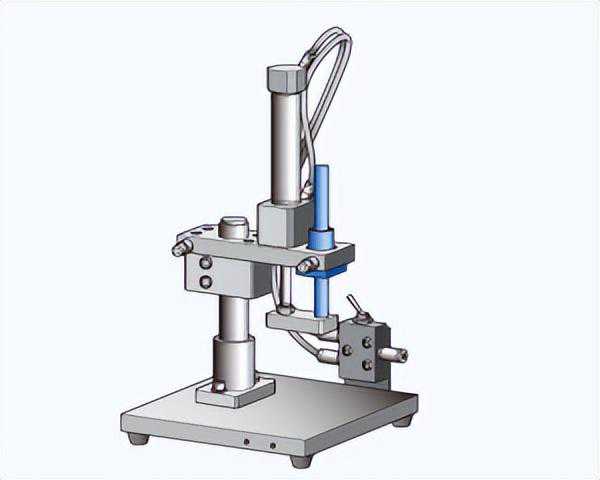

直动推进器1
利用直线导轨和气缸的推进器例。
若选择小型，即可将高度控制得很低。
零件名称
FA电子目录
1
微型直线导轨
直线运动零件直线导轨微型

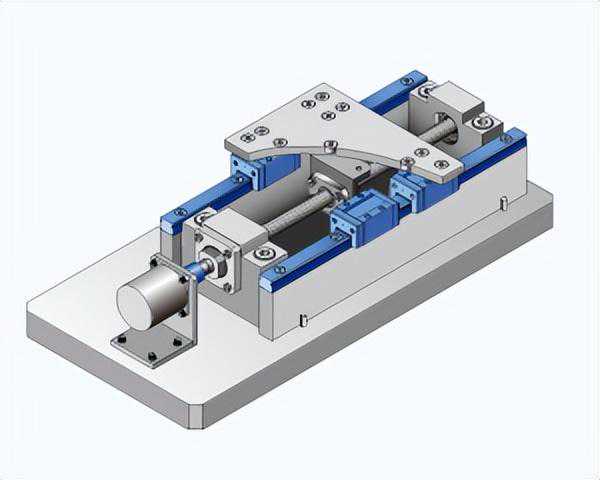

滚珠丝杠直动机构
利用直线导轨和滚珠丝杠的直动机构的典型例。
为了确保滚珠丝杠的空间，导轨上需要垫片。
零件名称
FA电子目录
1
微型线性导轨
直线运动零件直线导轨微型
2
联轴器
联轴器、带轮、齿轮、传动零件联轴器、轴接头

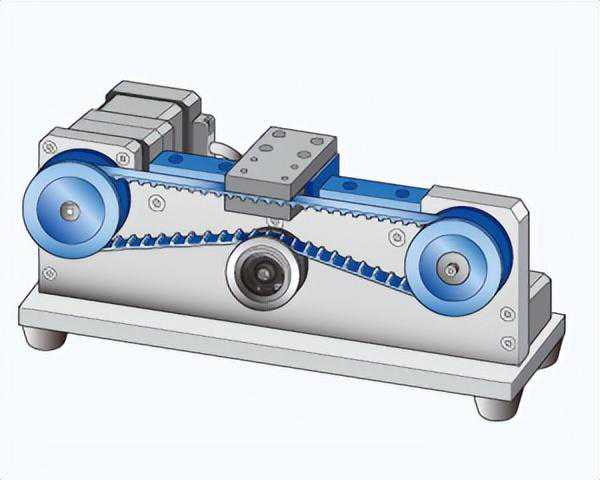

皮带驱动穿梭机机构
将直线导轨作为导轨，同步带轮和皮带作为驱动源的直动穿梭机机构例。
利用外部张力调整理想的穿梭机运动。
零件名称
FA电子目录
1
微型直线导轨
直线运动零件直线导轨微型
2
同步带轮
联轴器、带轮、齿轮、传动零件同步带轮、惰轮
3
同步带
联轴器、带轮、齿轮、传动零件同步带
简易垂直移动机构
是1个轴和无油衬套的导轨驱动的简易直动机构。
不需要精密导轨的时候，可以更节省空间。
零件名称
FA电子目录
1
轴
直线运动零件线性导向轴
2
无油衬套
直线运动零件无油衬套、垫圈
手动升降机
手动让工件支座上下移动的机构例。
根据工件姿势的精度，也可以使用无油衬套的导轨。
零件名称
FA电子目录
1
轴
直线运动零件线性导向轴
2
直线轴承
直线运动零件直线轴承
直动推进器2
利用气缸驱动的直动机构例。
图中用到了中心法兰轴承，根据负荷的施加情况，也可以使用法兰位置不同的轴承。
零件名称
FA电子目录
1
轴
直线运动零件线性导向轴
2
直线轴承
直线运动零件直线轴承

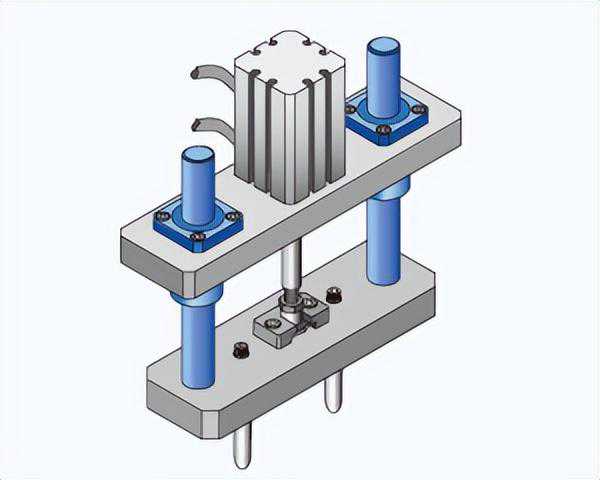

粗定位垂直移动机构
只需要限制转动的直动机构的例子。
导向轴支座上安装的轴不引导直线运动，所以只发挥限制转动的功能。
零件名称
FA电子目录
1
轴
直线运动零件线性导向轴
2
导向轴支座
直线运动零件导向轴支座

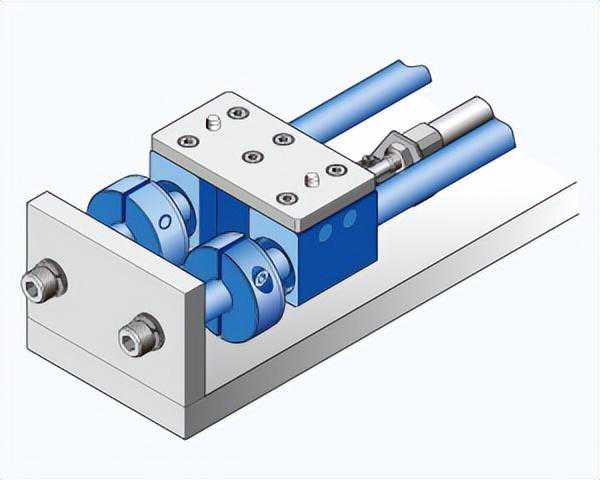

行程限位器
用带聚氨酯垫的固定环调整气缸行程的例子。
若气缸推力比固定环的推力保持力还大，就不能发挥作用，所以选择气缸、固定环时必须注意。
零件名称
FA电子目录
1
轴
直线运动零件线性导向轴
2
直线轴承
直线运动零件直线轴承
3
固定环
直线运动零件固定环

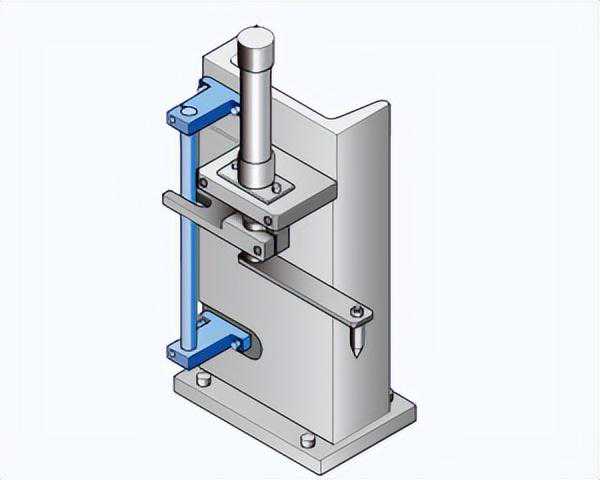

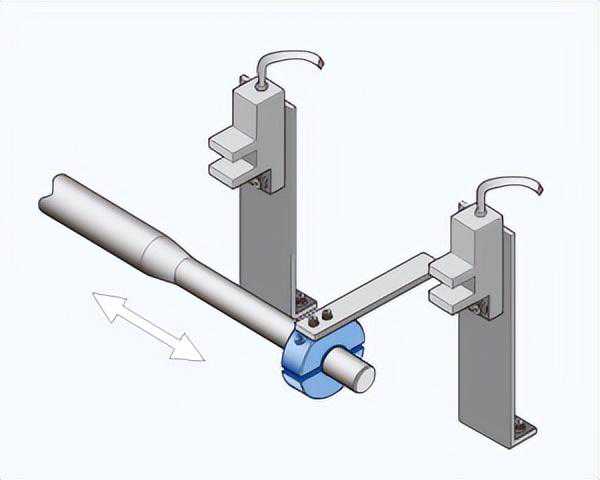

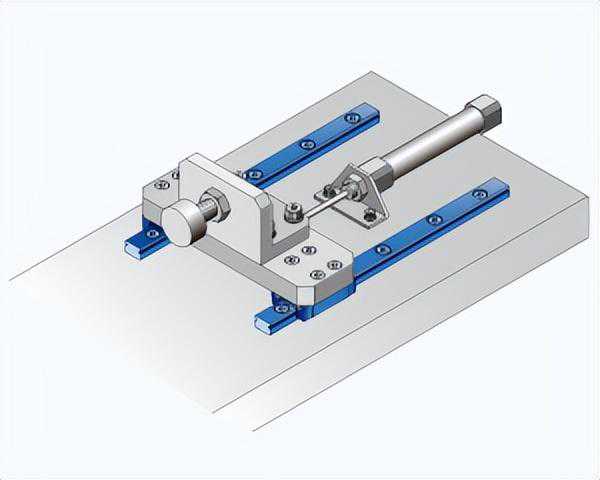

调整制动杆块机构
在带螺纹孔的固定环上安装制动杆块的例子。
通过移动固定环，组装现场也可以调整制动杆块的位置。
零件名称
FA电子目录
1
固定环
直线运动零件固定环

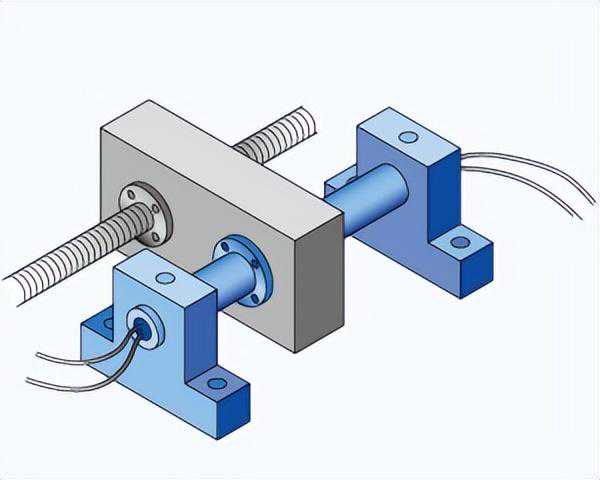

中空轴内布线
将管轴作为导轨的进料机构例。
管轴为中空结果，所以如图所示，布线（布管）可以从内部通过。
零件名称
FA电子目录
1
轴
直线运动零件线性导向轴
2
直线轴承
直线运动零件直线轴承
3
导向轴支座
直线运动零件导向轴支座
