蛇形弹簧联轴器其主要结构是由两个半联轴节，两个半外罩，两个密封圈及蛇形弹簧片组成。它是靠蛇簧嵌入两半联轴节的齿槽内来传递扭矩，联轴器以蛇形弹簧片嵌入两个半联轴节的齿槽内，来实现主动轴与从动轴的链接。运转时，是靠主动端齿面对蛇簧的轴向作用力带动从动端，来传递扭矩。

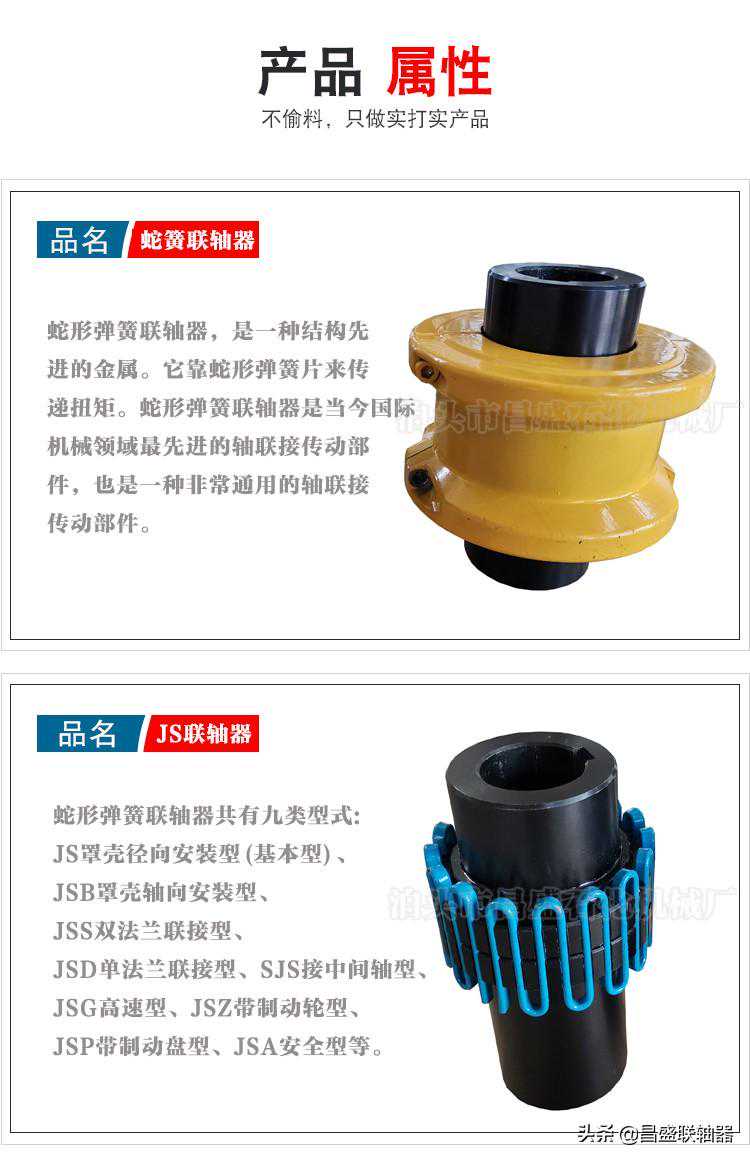

蛇形弹簧联轴器结构组成
蛇形弹簧联轴器属于一种结构的金属弹性变刚度联轴器，也属于有弹性元件挠性联轴器。蛇形弹簧联轴器共有九类型式，分别是JS罩壳径向安装型（基本型）、J罩壳轴向安装型、JSS双法兰联接型、JSD单法兰联接型、SJS接中间轴型、JSG高速型、JSZ带制动轮型、JSP带制动盘型、JSA型等。

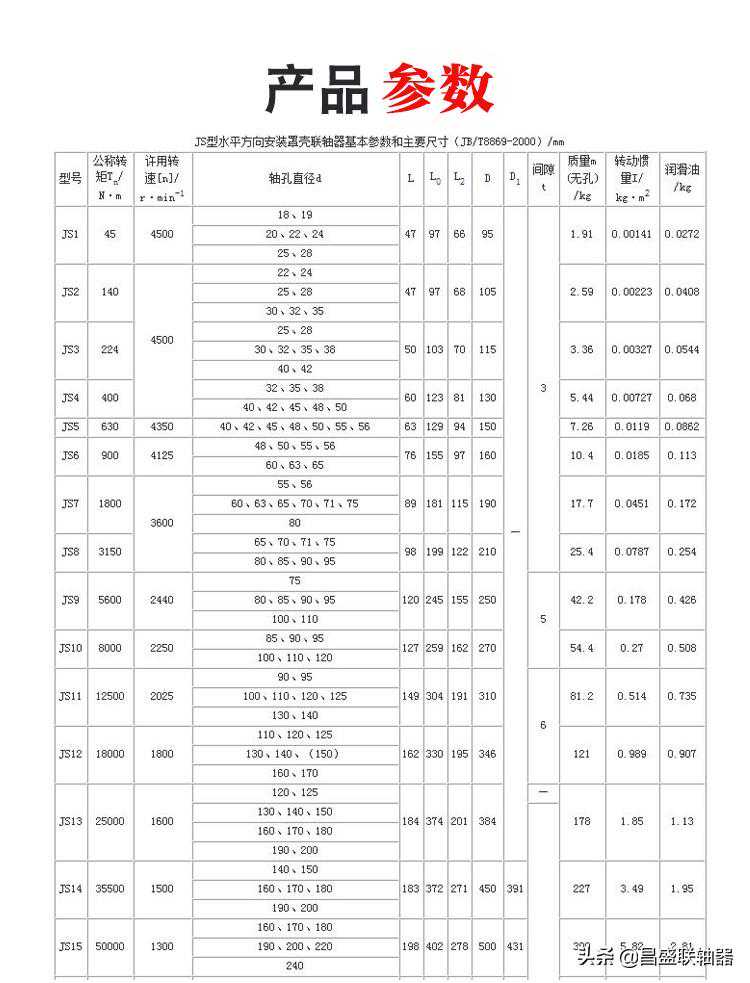

蛇簧联轴器规格尺寸
蛇形弹簧联轴器适用于联接两同轴线的中、大功率的传动轴系，具有的补偿两轴相对偏移和减振、缓冲性能，工作温度为-30℃~+150℃，传递公称转矩45~800000。
蛇簧联轴器规格尺寸
The End
