4-1机械振打除尘器的分类

袋式除尘器配套装置是除尘器的重要组成部分。配套装置性能优劣可能直接影响除尘器的整机性能，因此合理设计和选择配套装置是必不可少的重要环节。

袋式除尘器滴灰装置主要有机械振打清灰机构、反吹风阀门、脉冲清灰装置、声波清灰装置、风量调节阀等。

第一节机械振打除尘器清灰配件

振打清灰袋式除尘器是指采用机械或手工振打装置振打滤袋，用以清除滤袋上的粉尘的除尘器，称为振打袋式除尘器。它有两种类型：一种为连续型；另一种为间歇型。其区别是：连续使用的袋式除尘器把除尘器分隔成几个分室，其中一个分室在清灰时，其余分室则继续除尘；间歇使用的除尘器则只有一个室，清灰时就要暂停除尘，因此，除尘过程是间歇性的。

一，机械振打除尘器分类

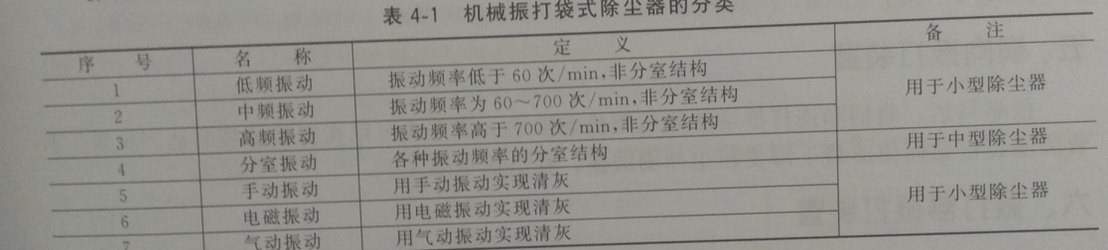

1.按清灰方式分类

振打袋式除尘器清灰方式分为7类

二、机械振打装置

依靠机械力振打滤袋，将黏附在滤袋上的粉尘层抖落下来，使滤袋恢复过滤能力。对小型滤袋效果较好，对大型滤袋较差。其参数一般为：振打1-2min；振打冲程30-50mm；振打频率20-30次/min。

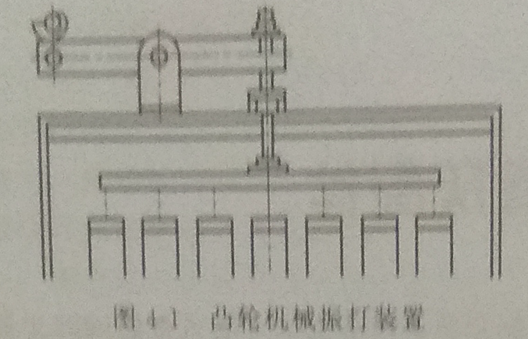

机械振打装置结构见图：

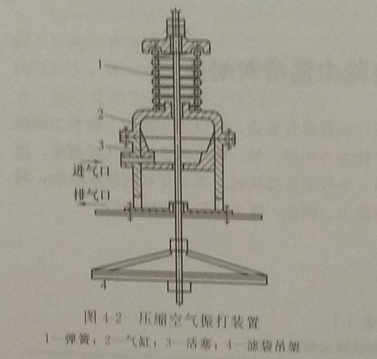

三、压缩空气振打装置

以空气为动力，推动活塞上、下运动振动滤袋，以抖落灰尘。其冲程较小的频率很高，振打结构如图：

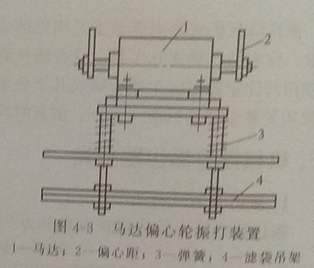

四、马达偏心轮振打装置

以马达偏心轮作为振动器，振动滤袋框架，以抖落滤袋上的烟尘。由于无冲程，所以常与反吹风联合使用，适用于小型滤袋，其结构如图：

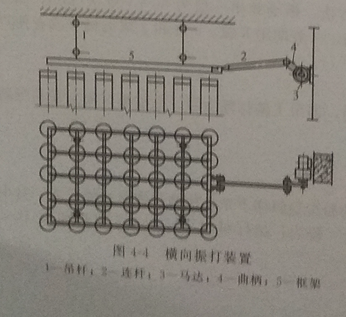

五、横向振打装置

依靠马达、曲柄和连杆推动滤袋框架横向振动。该方式可以在安装滤袋时适当拉紧，不致因滤袋松弛而使滤袋下部受积尘冲刷磨损，其结构如图：

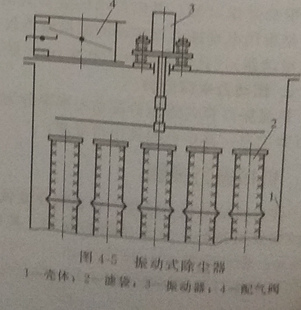

六、振打器振打装置

振打器振打时清灰最常见的振打方式。这种方式装置简单，传动效率高。根据滤袋的大小和数量，只要调整振动器的激振大小就可满足机械振打清灰的要求。

摘自：《袋式除尘器配件选用手册》

作者：协昌环保-电磁脉冲阀专家
