YST-48R泥浆脉冲随钻测斜仪由地面设备和井下测量仪器两部分组成。

地面设备包括：压力传感器、专用数据处理仪、远程数据处理器、计算机及有关连接电缆等。

井下测量仪器主要由定向探管（方向参数测量短节）、伽马探管、泥浆脉冲发生器、电池、扶正器、打捞头等组成。该仪器配有橡胶式和弹簧钢片式两种扶正器，扶正器是规范配件，不需特殊工具就能更换替代，操作便捷。仪器井下总成部分可以用打捞矛进行打捞，在井下出现卡钻、落鱼等故障时，可及时将井下仪器打捞出来，使损失减小到最低限度。

技术参数

井斜:±0.1°

方位:±1.0°

工具面精度:±1.0°

最高工作温度:150℃

仪器外筒抗压:140MPa

抗压筒外径:Φ48mm

泥浆比重：≤2.2克/立方厘米

井下仪器串总长:6.8m(无伽马)8.8m(有伽马)

海蓝QDT无线随钻测斜仪，自引进以来在我公司的现场施工中得到了广泛的使用。海蓝QDT的YST－48R是在YST－48X泥浆脉冲随钻测斜仪的升级产品，重新设计了性能，引进了伽玛测量项目，实现了随钻地层评价，为现场确定油气层提供有力的依据。

1、井下仪器的连接

海蓝QDT伽玛仪器是在常规仅定向型的基础上增加了一节伽玛探管，用其进行地层自然放射性的探测，进行随钻地层评价。

井下仪器的连接如下所示：

脉冲发生器＋中间连接模块＋伽玛探管＋中间连接模块＋定向探管＋中间连接模块＋电池筒＋中间连接模块＋打捞头（新式）

伽玛仪器的连接与其他海蓝仪器的连接方式基本是相同的，其区别在于，在伽玛探管入井前的地面测试结束后，应在5分钟内将井下仪器全部连接好，否则伽玛探管会无法正常工作。如果未在规定的时间内将仪器连接好，应重新在地面对伽玛探管进行测试及其相关设置。

1.1伽玛探管的基本工作原理

伽玛探管是综合测量地壳岩层自然放射性强度的仪器。由于地壳岩层中存在自然放射性核素（主要是铀U238、钍TH232、钾K40），在自然衰变时放射伽玛射线，测井时用伽玛射线探测沿井眼实时进行地壳岩层的测量，得到地层剖面的自然伽玛记录。根据地球化学和地球物理学知识可知，地壳岩层的岩性（如：岩层的种类、生成方式、沉积环境、形成年代等）与其自然放射性伽玛射线强度有着一定的联系，结合其它测井方法的测量结果即可有效的推测生油层，这也是自然伽玛测井应用的主要目的。

为了准确、可靠的进行无线随钻自然伽玛的测量，考虑到无线随钻测量仪器的工作环境和特殊要求，YST－48R采用了高抗振性、高抗冲击和高可靠型晶体和光电倍增管，并进行了合理的系统设计，确保仪器在随钻工作环境下良好工作。

1.2定向探管和伽玛探管的指标

1.2.1定向探管指标

井斜：±0.2°（磁悬浮）；±0.1°（石英）

方位：±1.5°（磁悬浮）；±1.0°（石英）

工具面：±1.5°（磁悬浮）；±1.0°（石英）

最大数据存储能力：45000组

1.2.2伽玛探管指标

探测范围：0～500API

测量精度：±3API（0～500API）；±10API（150～500API）

最大数据存储能力：11万组

灵敏度：优于1.6计数单位/API

垂直分辨率：优于130mm

推荐测速：≤30m/h

推荐采样时间：8～12s

仪器抗冲击：800g，1/2sin三轴

耐振动：20g/10～200Hzrms三轴

1.2.3其它性能指标

最高工作温度：125℃

仪器外筒成压：100MPa

抗压筒外径：Ø48mm

仪器总长：6.9m（无伽玛）；8.8m（有伽玛）

电池工作时间：200h（无伽玛）；120h（有伽玛）

泥浆排量：10～55L/S（取决于钻铤尺寸）

仪器压降：50～200PSI（取决于钻铤尺寸和泥浆排量）

泥浆信号强度：20～100PSI

泥浆粘度：≤140s（漏斗粘度）

泥浆含沙：＜1％

泥浆密度：≤1.7g/㎝3

2.海蓝伽玛探管的地面设置与测试

海蓝伽玛探管在做地面设置和测试时，与地面计算机和专用数据处理仪的连接方式，与地面测试探管时的连接方式是一样的。检查完仪器好坏后，将井下仪器按照脉冲发生器、扶正器、伽玛探管、扶正器、定向探管、扶正器、电池筒、扶正器的顺序连接好，先不连接打捞头，将测试线连接到最上面的扶正器上，和计算机进行连接。

①．井下仪器的程序设置

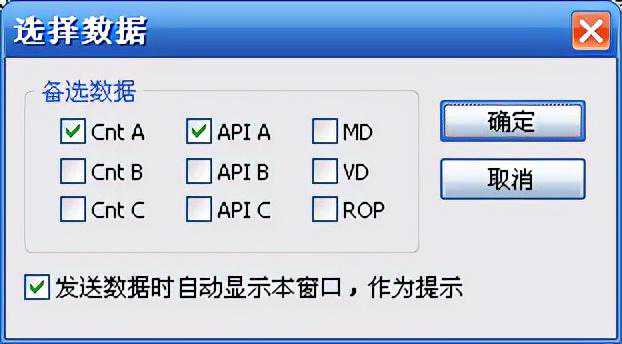

在进行海蓝伽玛施工时要在井下仪器的程序中加入伽玛的数据项，其他设置与仅定向的程序是相同的。建议如下程序：

序列6（静态测斜序列）：井斜、方位、Gt、Bt、地层倾角、电压、伽玛

序列4（工具面序列）：工具面、工具面、伽玛、工具面、工具面、伽玛

序列5（动态测斜序列）：井斜、方位、伽玛

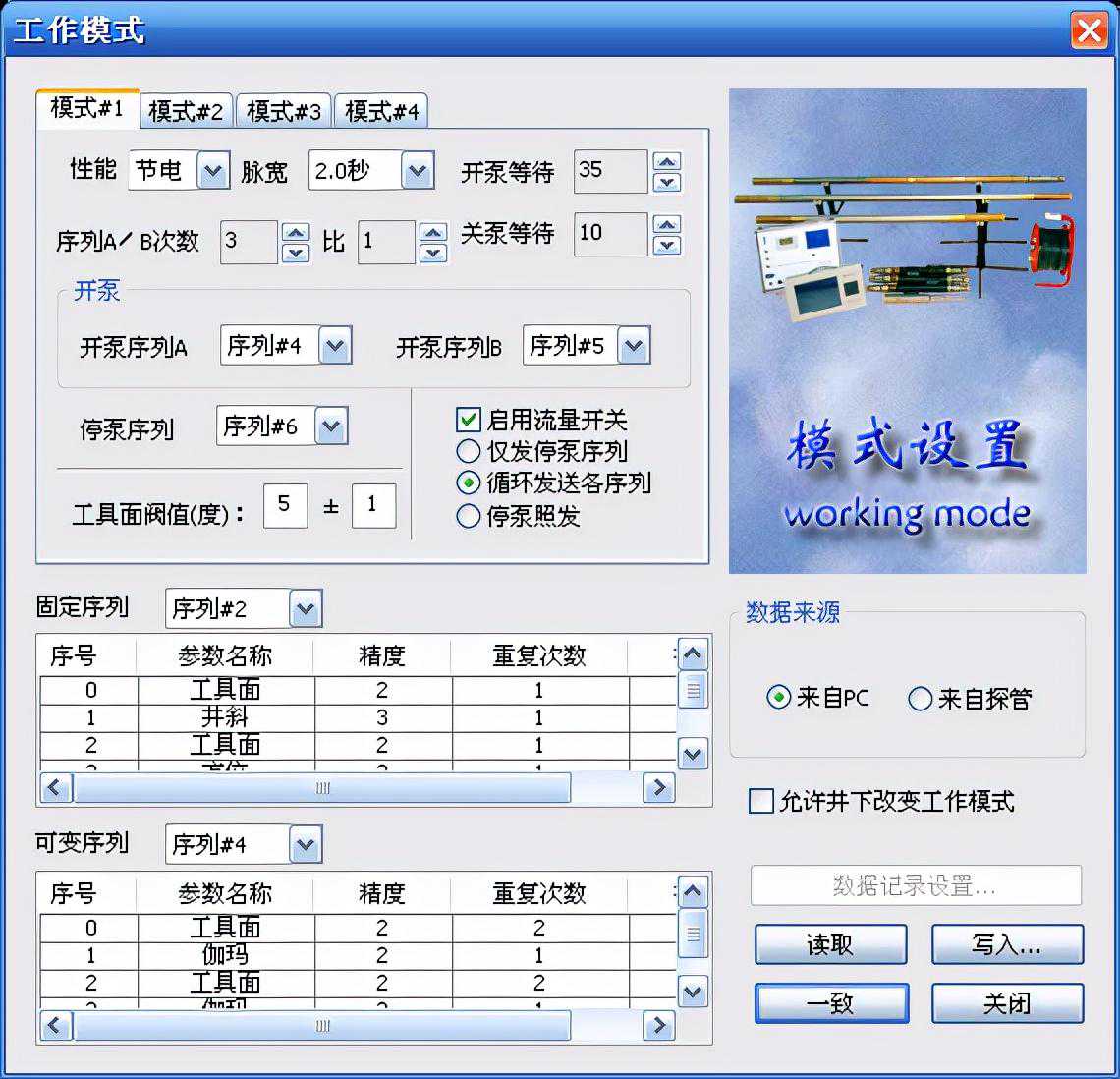

以这样的序列进行循环发送，也可以根据不同的现场施工情况进行具体设置。程序设置完成后，将其存入井下探管和地面PC机，然后进行一致化。在进行小井眼的施工是，因排量小，可以将脉宽设置为2秒，以达到增强信号的目的。如下图：

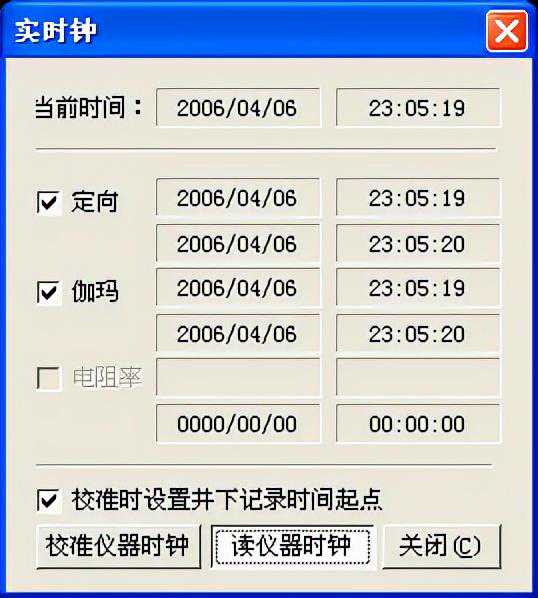

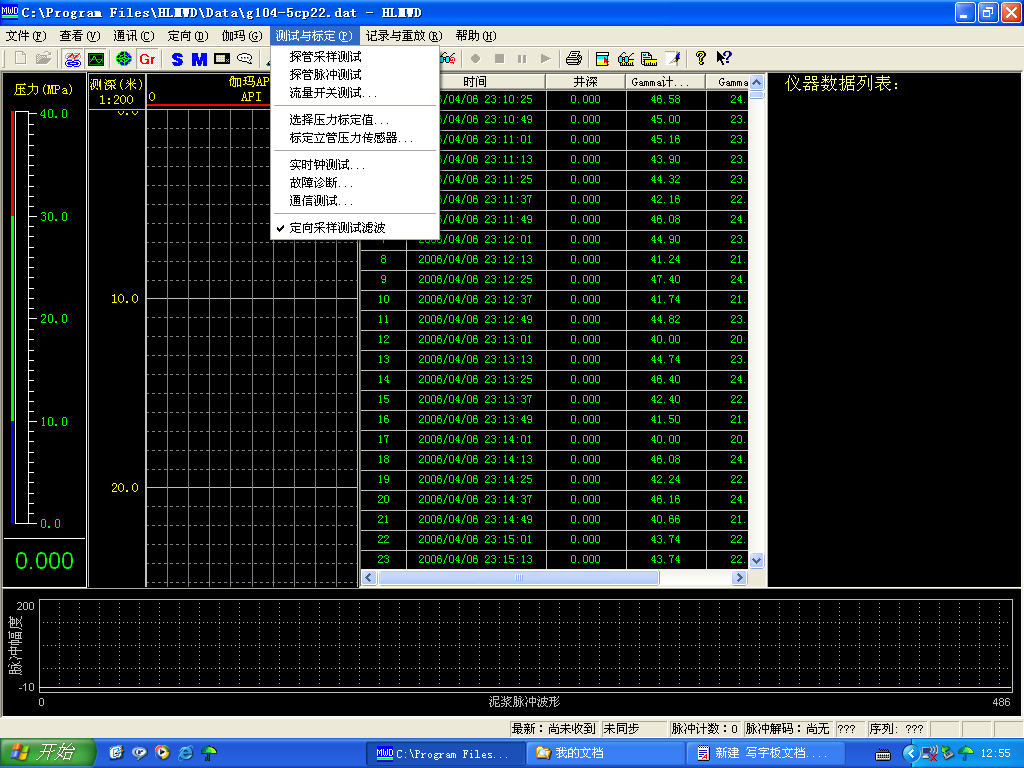

②实时钟测试

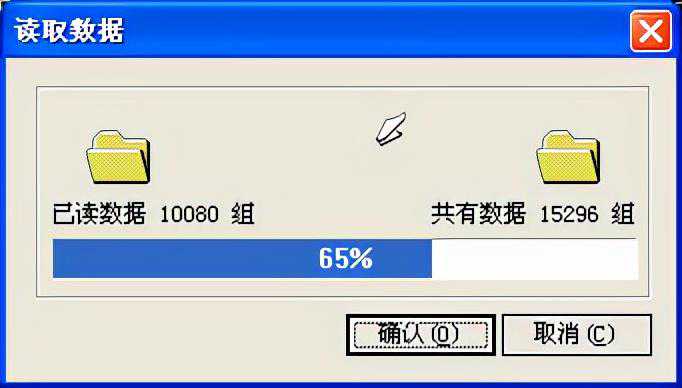

在伽玛探管入井以前必须对伽玛探管进行实时钟测试，以保证井下探管的时间与地面时间相同，这样才能够在地面读出井下伽玛探管存储器中的数据后，进行井深合成，得到正确的数据，输出正确的曲线，起到地层评价的作用。

③伽玛探管的标定

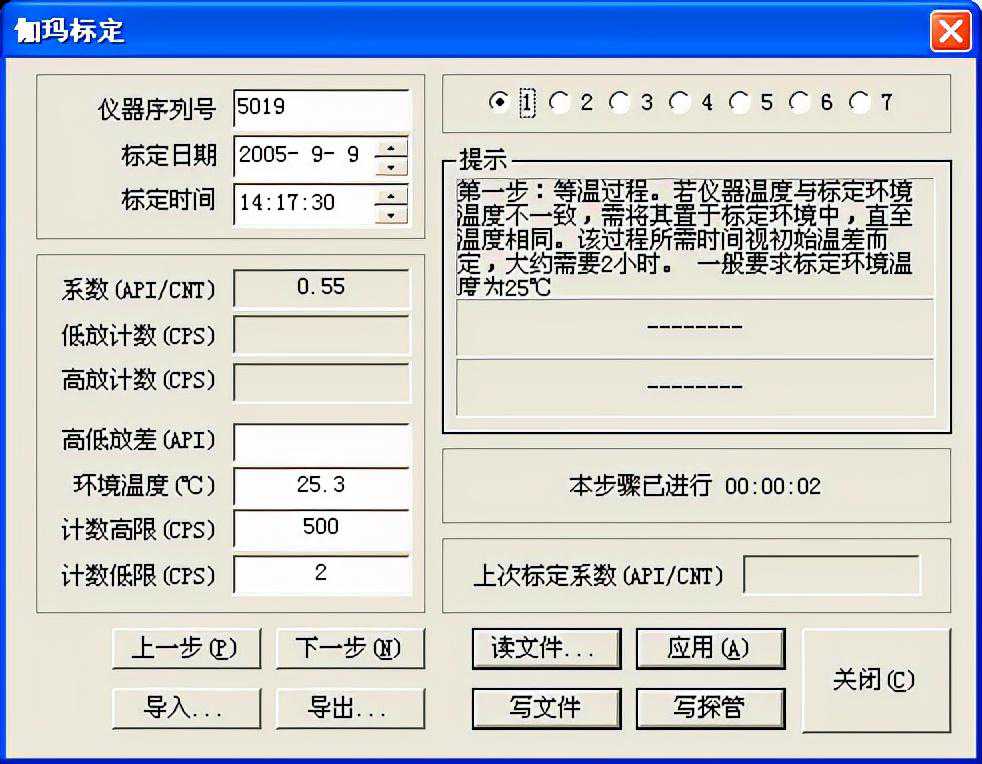

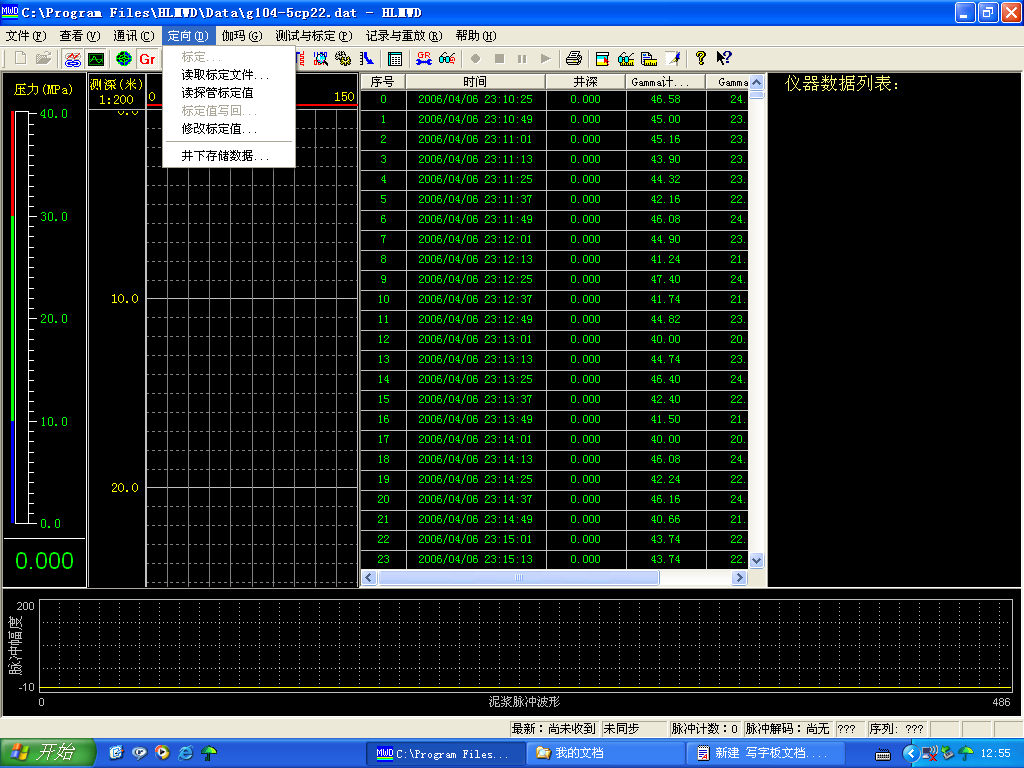

在进行完伽玛探管的实时钟测试后，就要进行标定。进入菜单栏中的“伽玛”选项，选择“标定”项，如图：

在弹出的如下窗口中，检查“系数（API/CNT）”项的数值是否为0.5左右，数据均正确后应用即可。

注意：这里的数据均为校正伽玛探管时得到的，不要进行改动！

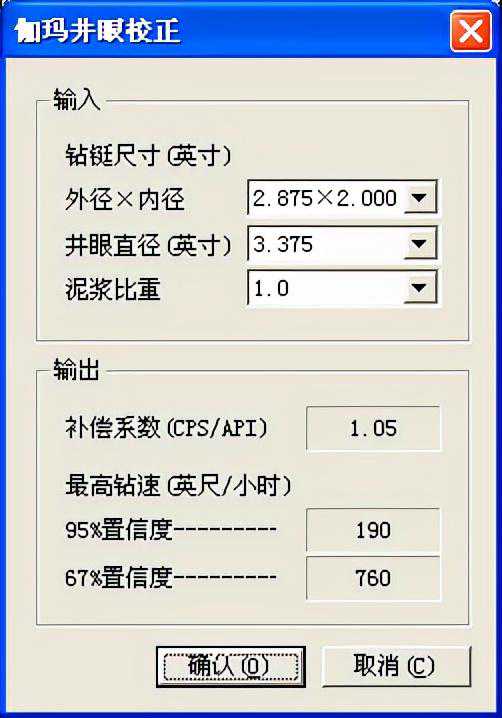

④伽玛设置

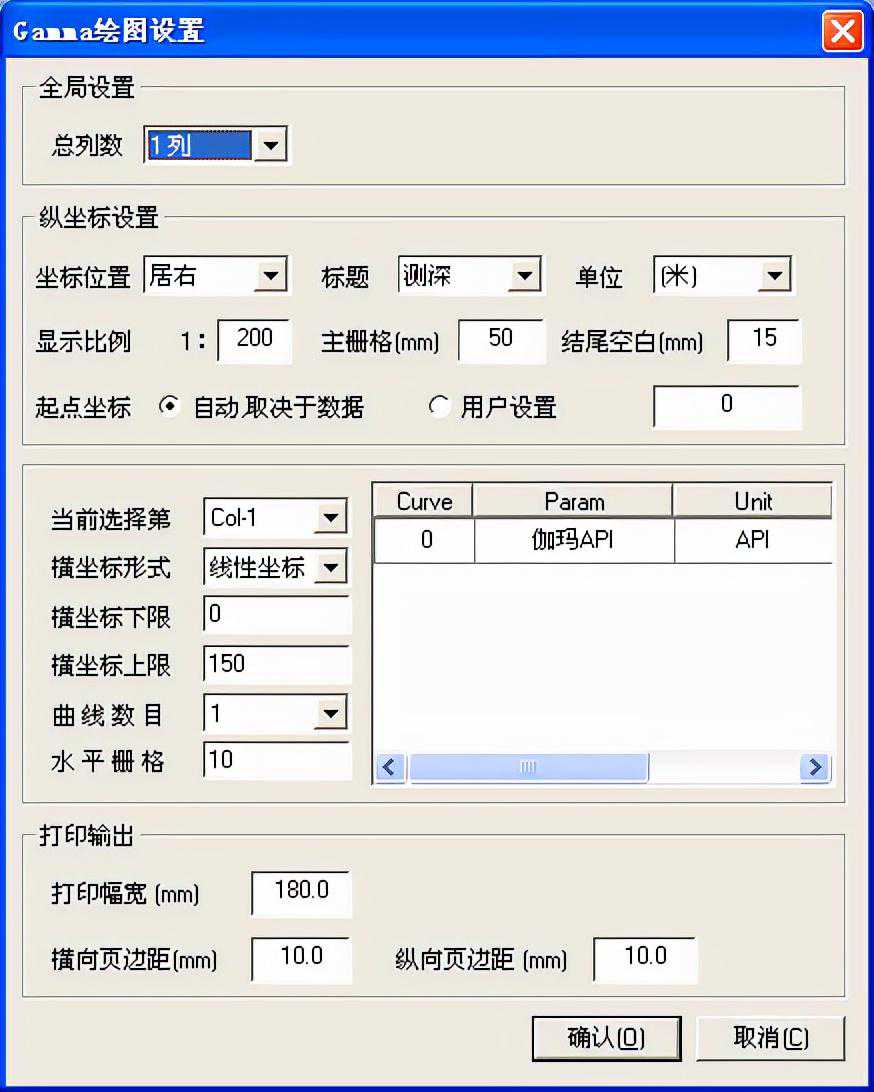

进行伽玛探管的设置时，进入菜单的“伽玛”选项，选择“设置”项，如下图：

在弹出的伽玛设置的窗口中（如图），应作如下设置：

仅选择“井下存储数据”项

伽玛探管的工作可以由流量开关的，当点下这个按钮时，可以实现在流量开关工作（开泵）时，伽玛探管测量，流量开关不工作（停泵）时，伽玛探管不进行测量。

此按钮可以实现在测量间隔之间使探管断电。尽量不要使用这一项，频繁的对探管进行加电于断电，对探管存在着潜在的危险。

此按钮可以实现在指定的延时时间后进行测量。

只有选择了该项井下存储器才会自动存储伽玛数据

“延迟定时（分）、传感器预热时间、传感器空闲时间项设置为“0”

“传感器测量时间”项设置为8－12秒，建议设置为12秒。

泥浆附加计数设置为“0”

平均滤波（点）设置为“1”

与钻头相距（m）设置为伽玛测点到钻头的实际距离

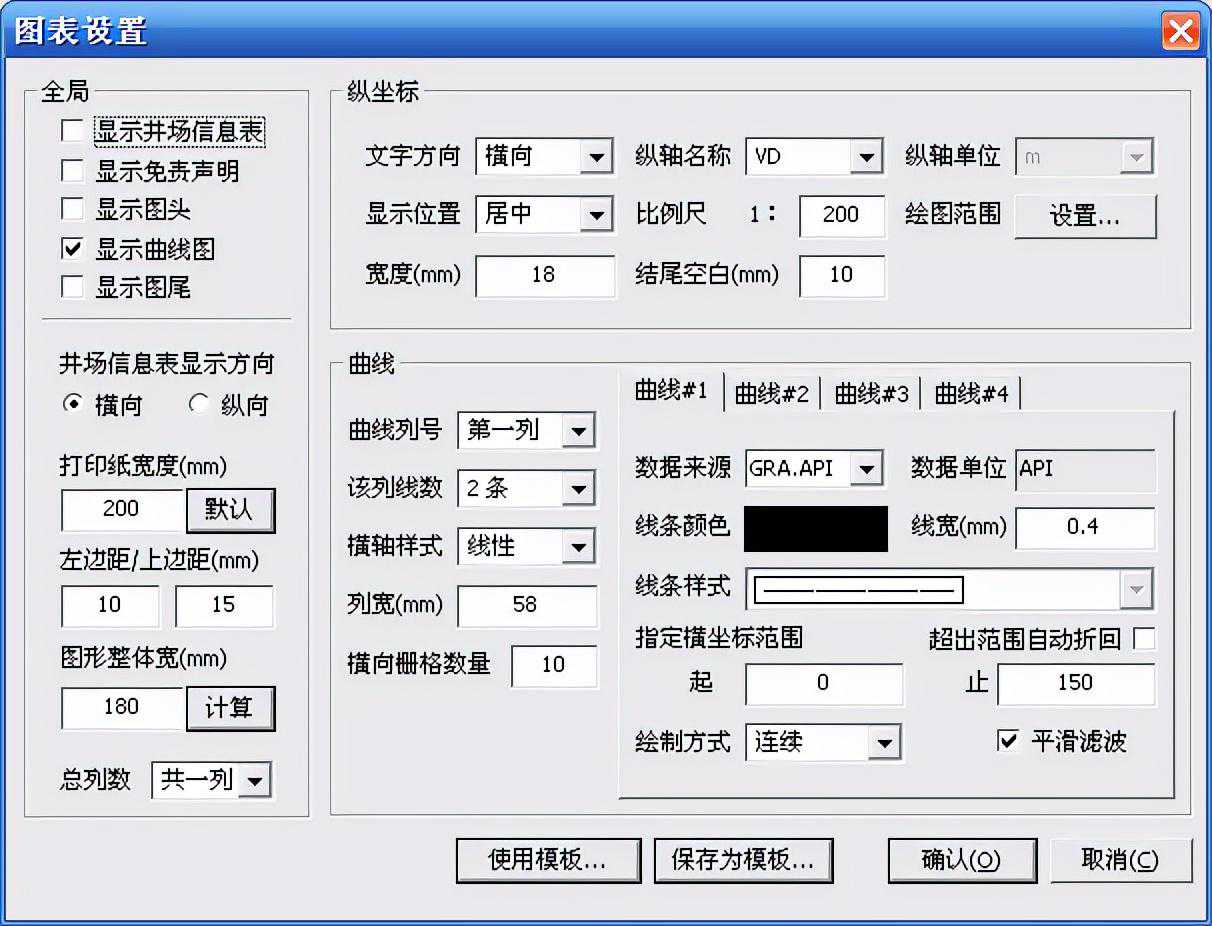

⑤测试：

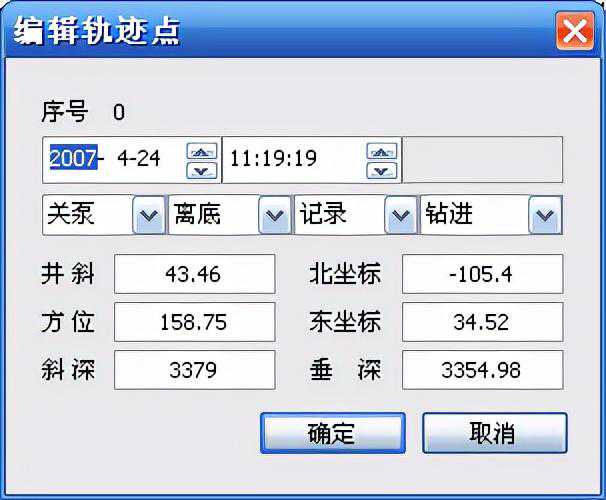

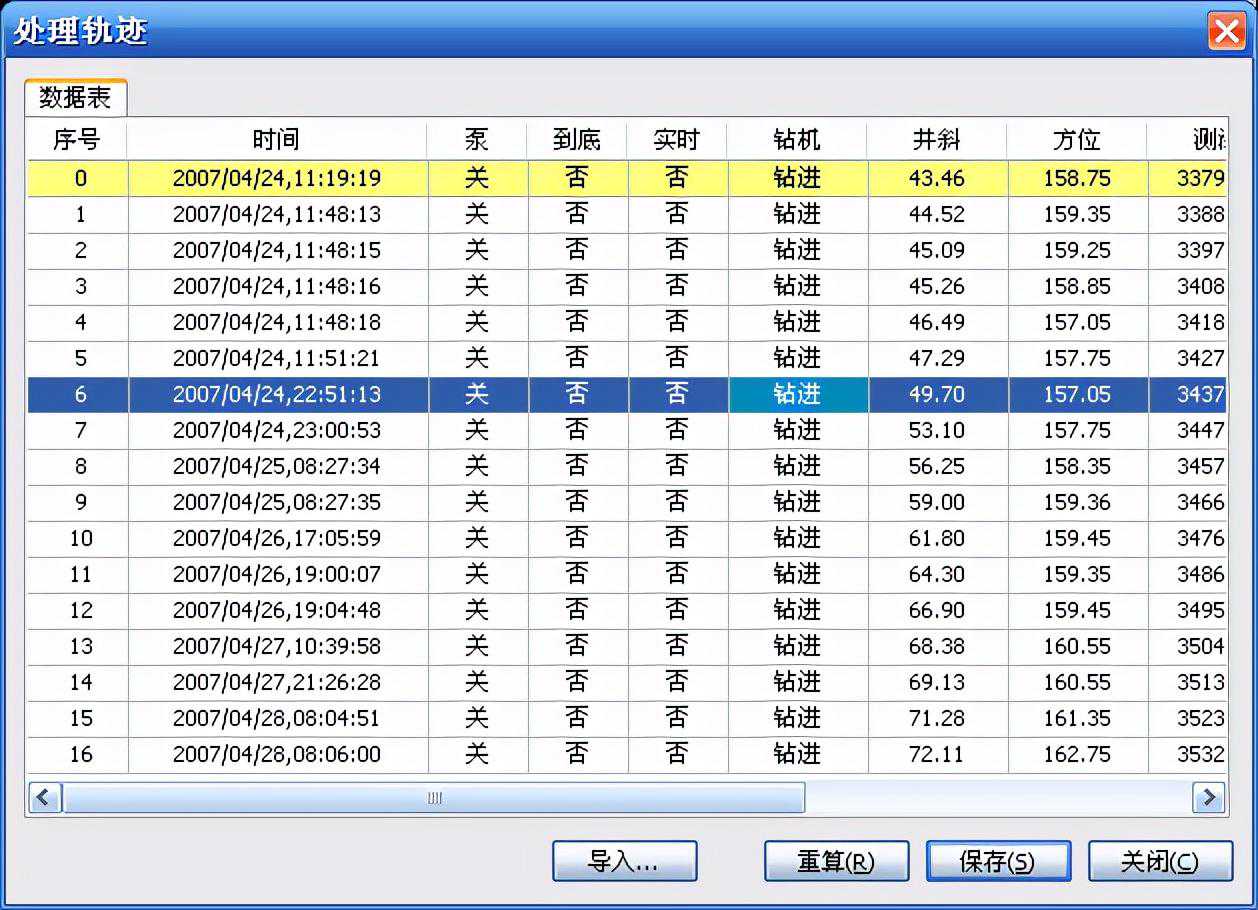

3．井深跟踪

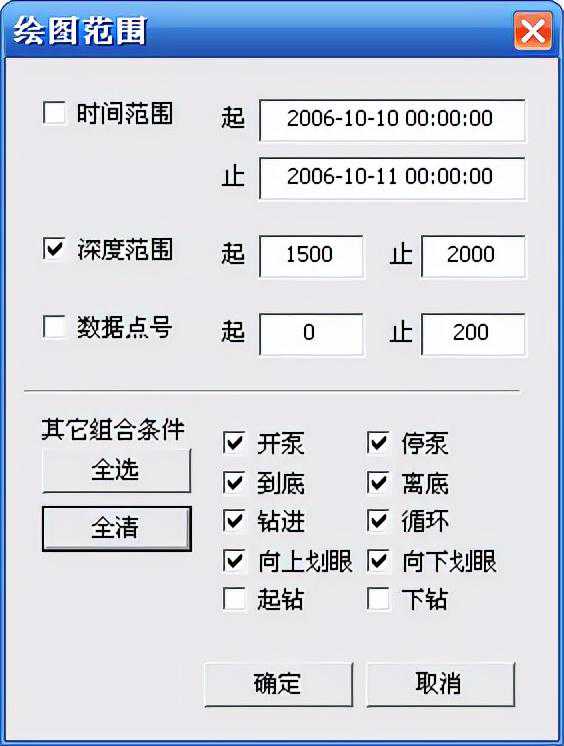

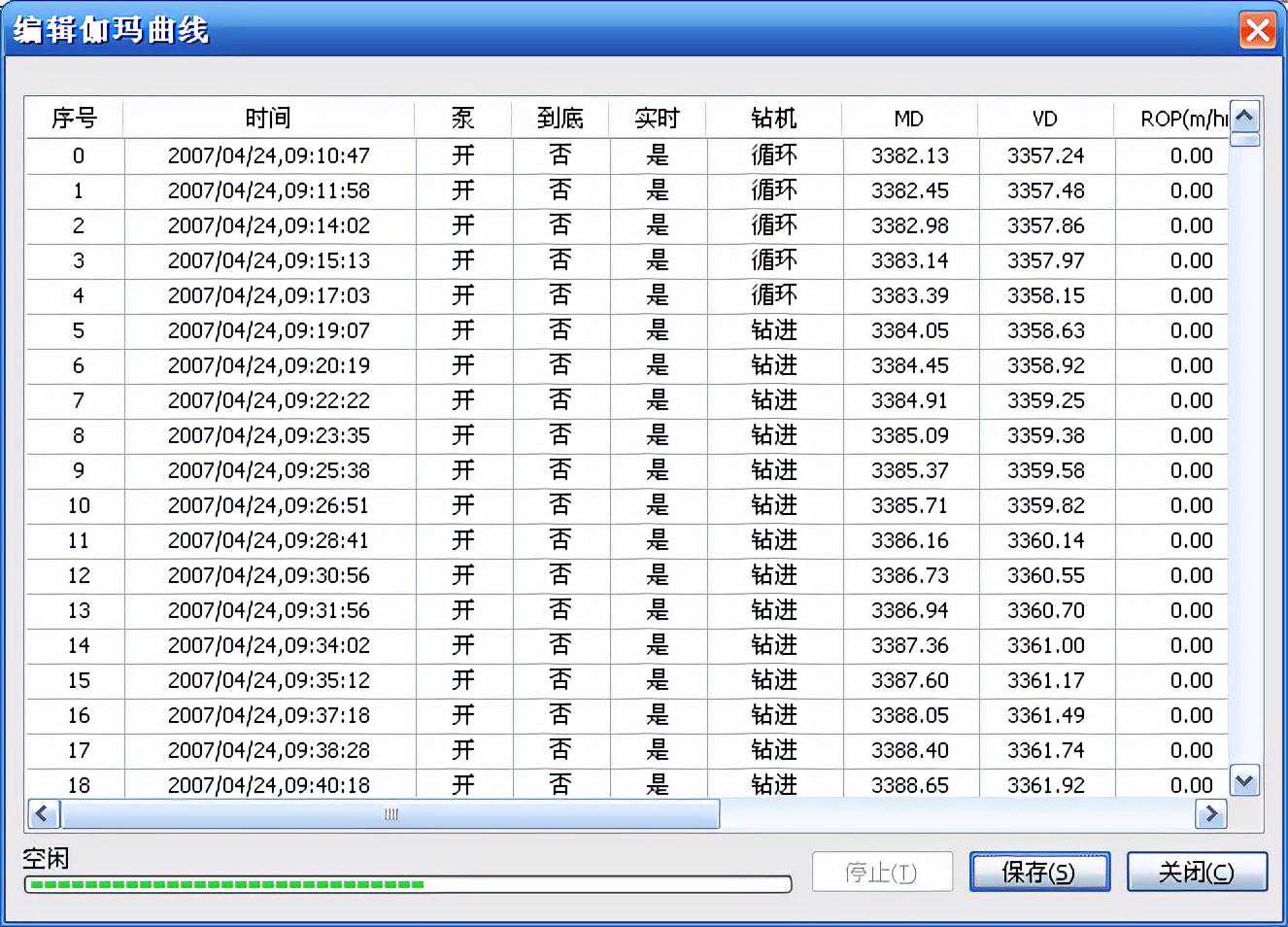

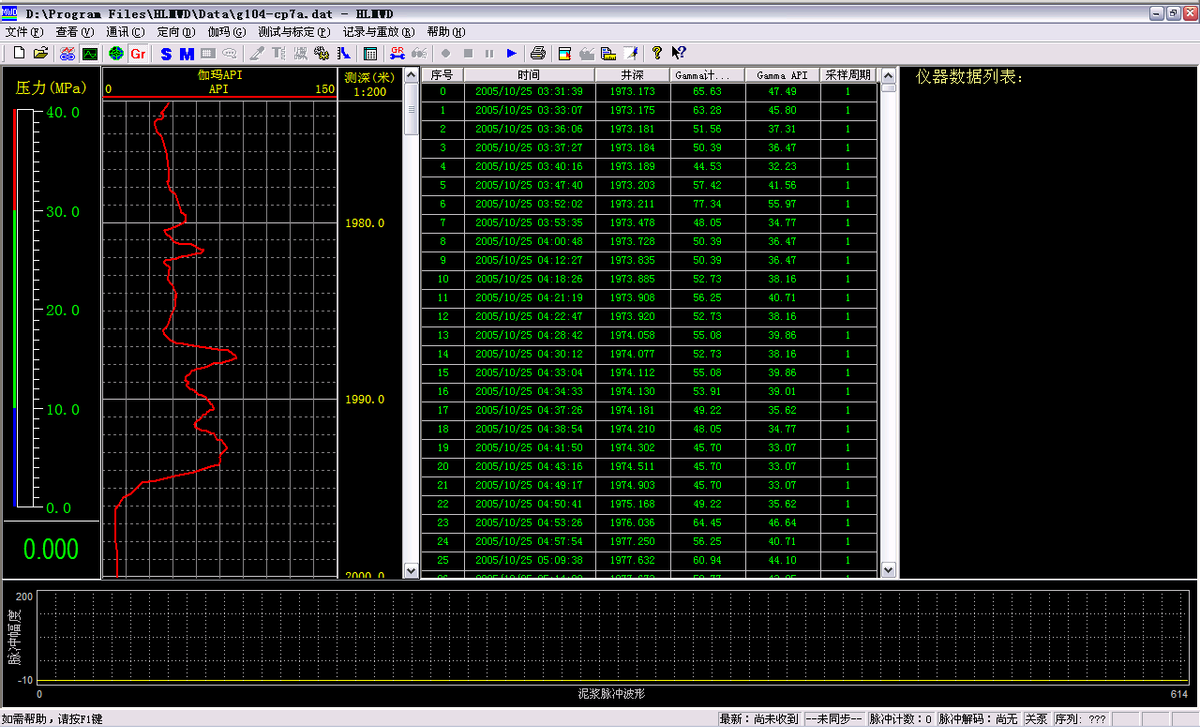

海蓝伽玛探管所测得的伽玛数值，是地层的自然放射性，与井深的变化有着直接的关系，因此，井深跟踪的准确性在地层评价过程中起着决定性的作用，下面就对井深跟踪部分进行介绍。

井深跟踪的设备

进行井深跟踪的设备包括大钩负载传感器和深度传感器。大钩负载传感器的主要作用是测量大钩悬重、测量钻压，此传感器安装在大钩的死绳端。深度传感器的主要作用是进行井深的跟踪，此传感器安装在滚筒的轴上。

①大钩负载传感器的安装

大钩负载传感器由大钩负载传感器本体和软管组成，大钩负载传感器本体一端与软管通过丝扣与软管进行连接，且其中注满液压油，软管的另一段安装为快速接头，快速接头与死绳端的快速接头连接。

注：在大钩负载传感器与软管间一定要注满液压油。

②深度传感器的安装

将深度传感器安装在大绳滚筒的轴上即可。

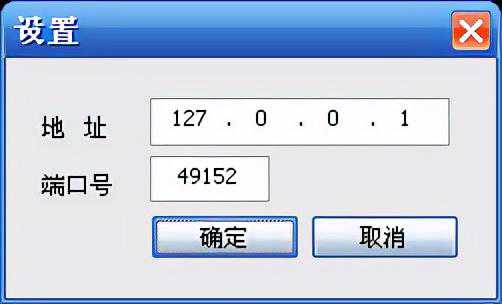

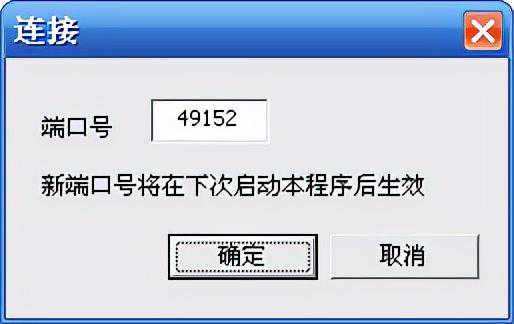

③地面设备的连接（如下图）

另附ICC－1集线控制器端口名称图：

A．深度编码器A（DepthEncoderA）

B．深度编码器B（DepthEncoderB）

A

B

C

D

E

ICC－1集线控制器

IntegratedCablesController

C．司显（RDP）

D．钩载传感器（HookLoadSensor）

E．专用机（PSB）

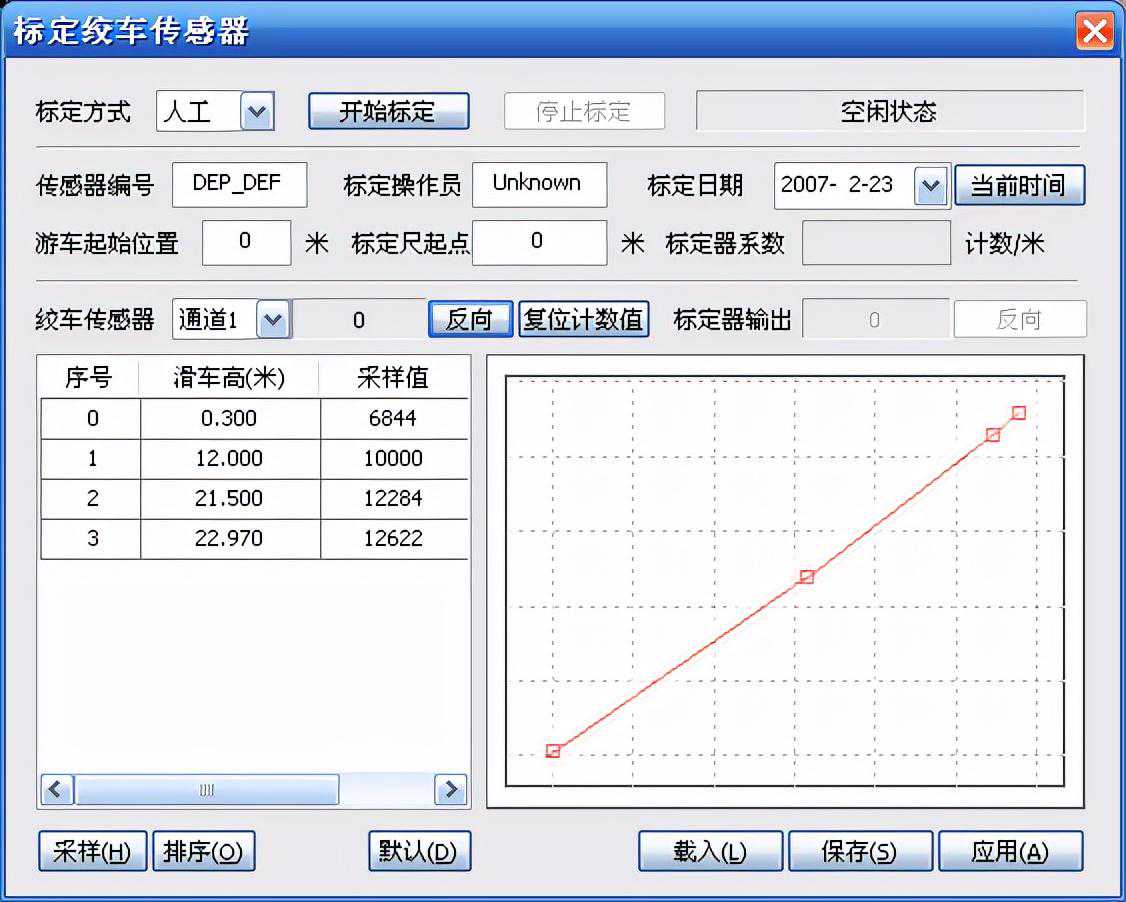

④传感器校正与井深控制设置

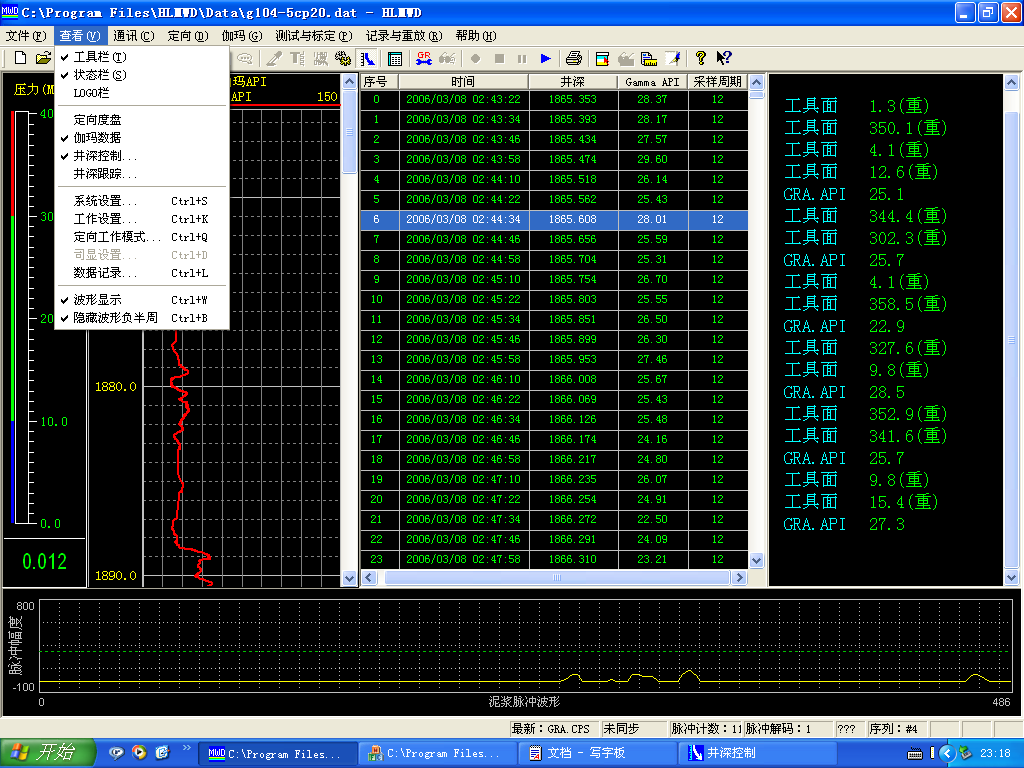

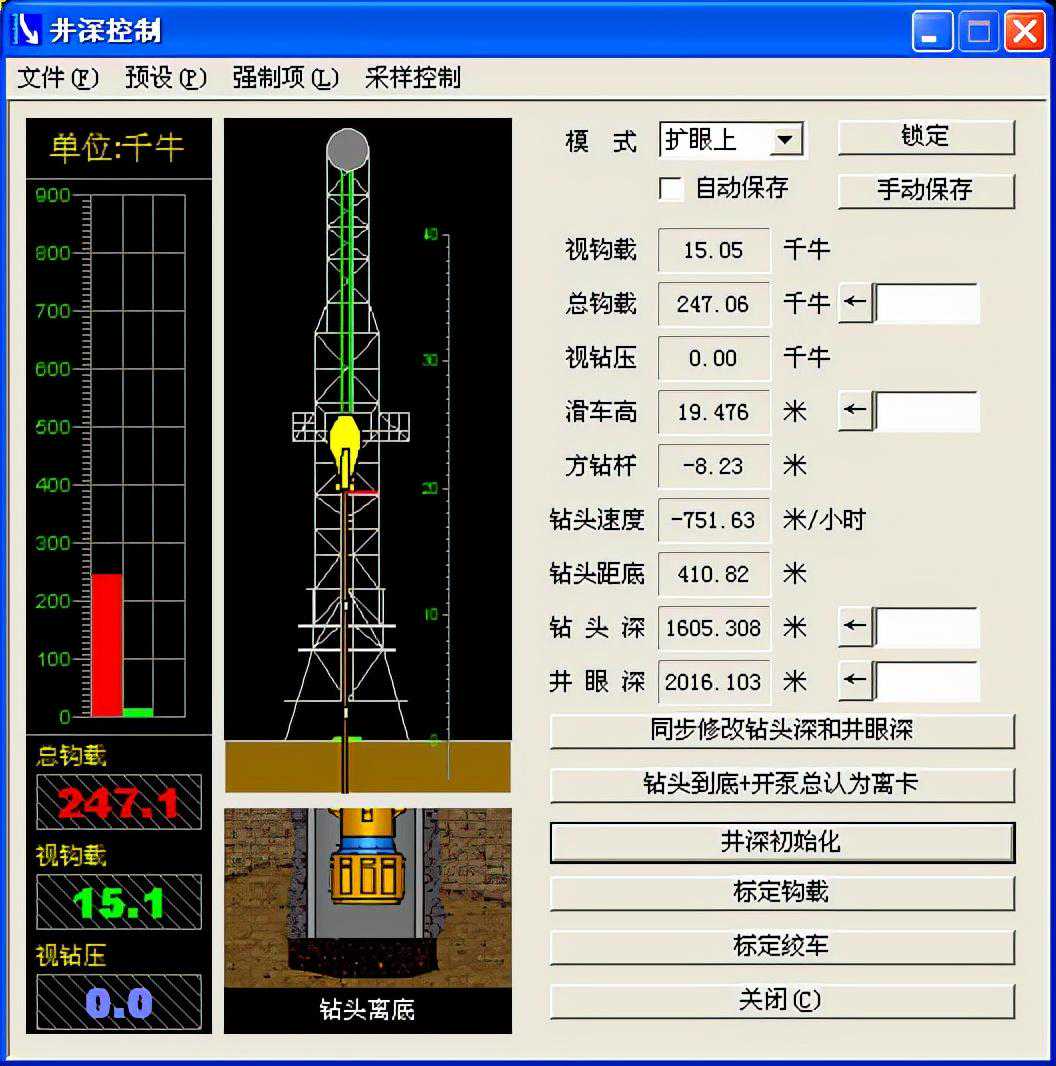

选择菜单栏中的“查看”项，选择“井深控制”，

如下图：

将会弹出如下对话框：

井深控制窗口项目的说明：

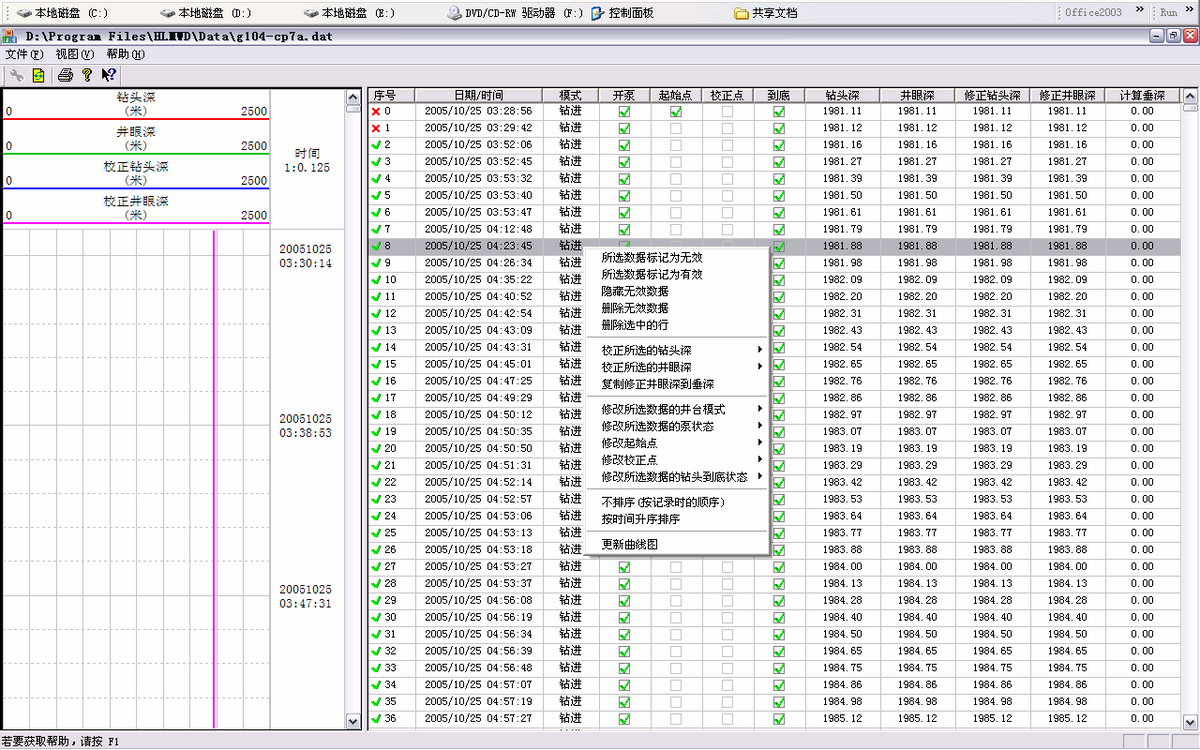

“自动保存、手动保存”用来向井深编辑中自动保存井深。（注意：一定选中自动保存）

B．视钩载（kn）：实时大钩悬重

C．总钩载（kn）：正常大钩悬重，此数值为总悬重，通过后面的窗口进行悬重的输入（见上图）

D．视钻压（kn）：实时钻压显示

E．滑车高（m）：实时滑车高度

F．方钻杆（m）：所剩方钻杆长度

H．钻头距离（m）：钻头距离井底的距离

I．钻头深（m）：当时的钻头位置，通过后面的窗口输入（如上图）

G．井眼深（m）：当时的实际井深，通过后面的窗口输入（如上图）

K．同步修改钻头深和井眼深：点下此按钮后，当修改钻头深或井眼深中的如何一个数值时，另一个数值也同时被修改为相同的数值，此功能可以在钻头到底时，校正井深用。

L．钻头到底＋开泵总认为离卡：

P．关闭

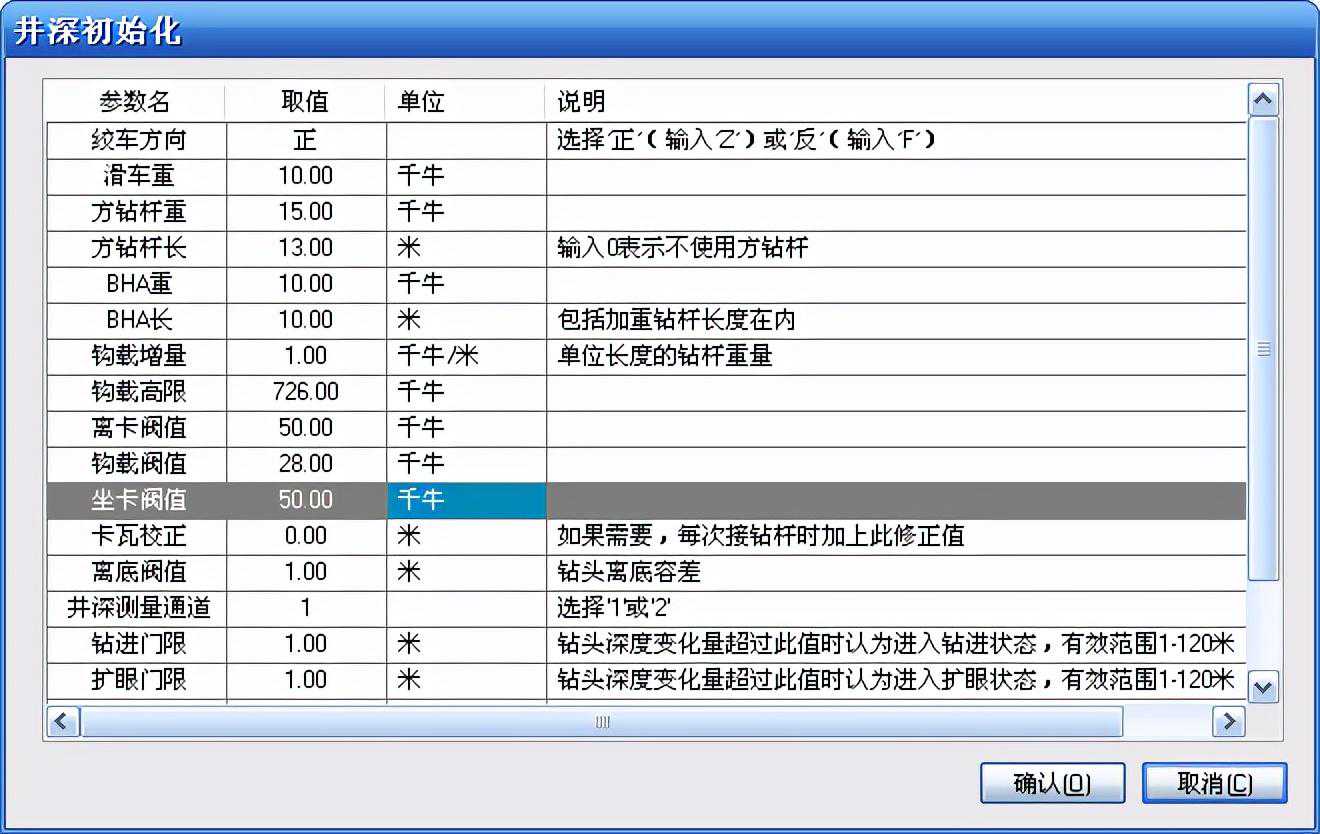

Q、井深初始化（如下图）

注意：根据坐卡阀值（该值稍大于坐卡时的钩载值，一般为50千牛）判断是否结单根，一般井深不准主要是因为结单根时自动认为的单根长度不准，因此接完单根后根据井队提供的方完井深减去游车高的值判断钻头位置是否准确，若不准，先将钻具静止不动，将井深初始化中的坐卡阀值改为大于视钩载值，即可将钻头深修改为正确值，然后再将坐卡阀值改回原先的值，现在井深即校正完。总悬重会根据钻进的距离，按照所填写“钩载增量”实时自动进行累加。

⑤标定钩载

标定钩载传感器是为了可以正确的反映钻压、悬重等参数，是能否判断是否接单根的基本条件。

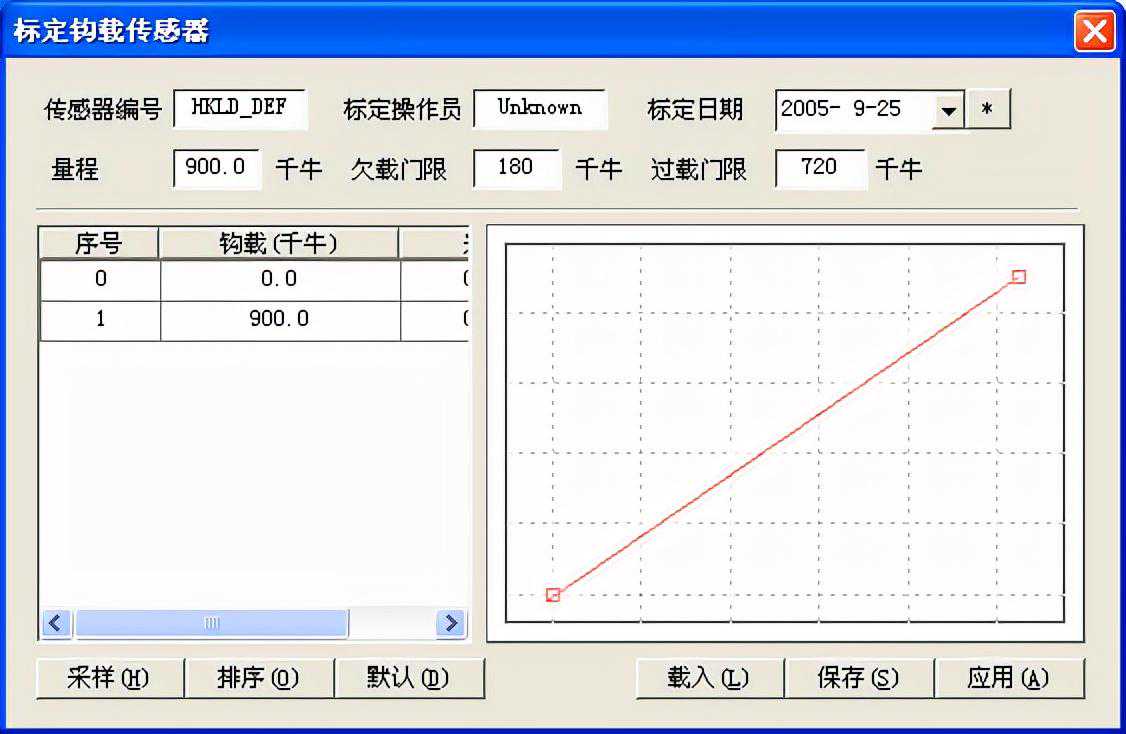

首先要在“井深控制”界面里选择“标定钩载”项，将会弹出如下窗口：
