微分头的使用背景
在设计过程中有的机构需要做精密微量调整，如焊接位置、裁剪长度、尺寸测量等场合这个时候我们就要用到微分头来进行微调。
测量面：测量面主要分平面型和球面型如下图所示
球面型
平面型
1.当做测量类型使用测量面一般为平面型，如千分尺、测量直径。
2.当做尺寸进给量（微调尺寸）使用时一般采用球面型，球面型可以减小因为安装倾斜引起的误差，如XY位移台。
安装方式

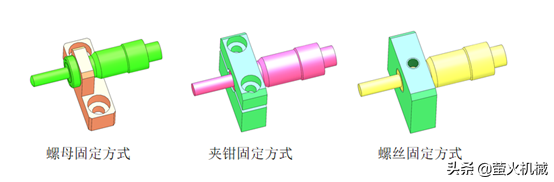

微分头安装固定方式主要分为以下三种：1.螺母固定方式2.夹钳固定方式3.螺丝固定方式。这里主要推荐1和2两种固定方式，螺丝固定方式尽可能不选用。
安装孔设计精度：螺母固定方式和夹紧固定方式为G7公差，根据轴径不同，大致在+0.005-+0.02，螺丝固定方式为H5公差，根据轴径不同，大致在0~0.008
测量精度：分度值为0.01

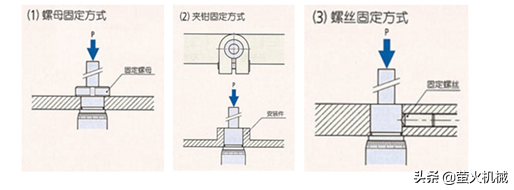

轴向受力

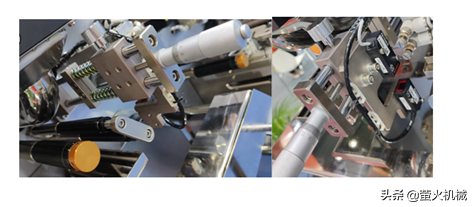

应用实例
The End
