气源处理单元-压缩空气净化原件2

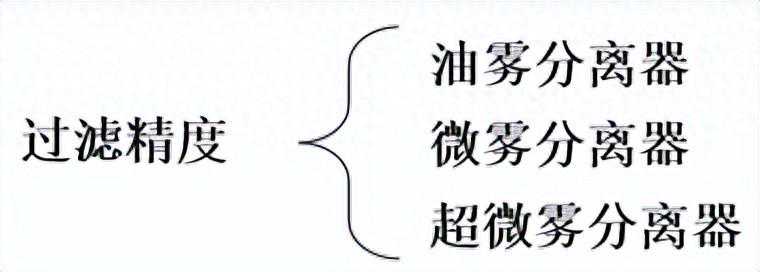

油雾分离器
油雾分离器：油雾量小于1mg/m3
处理流量300~12000L/Min,过滤精度0.3um
微雾分离器：油雾量小于0.1mg/m3
处理流量200~12000L/Min，过滤精度0.01um
超微雾分离器：大于0.3um油雾粒子含量小于3.5个/升
处理流量200~12000L/Min，过滤精度0.01um

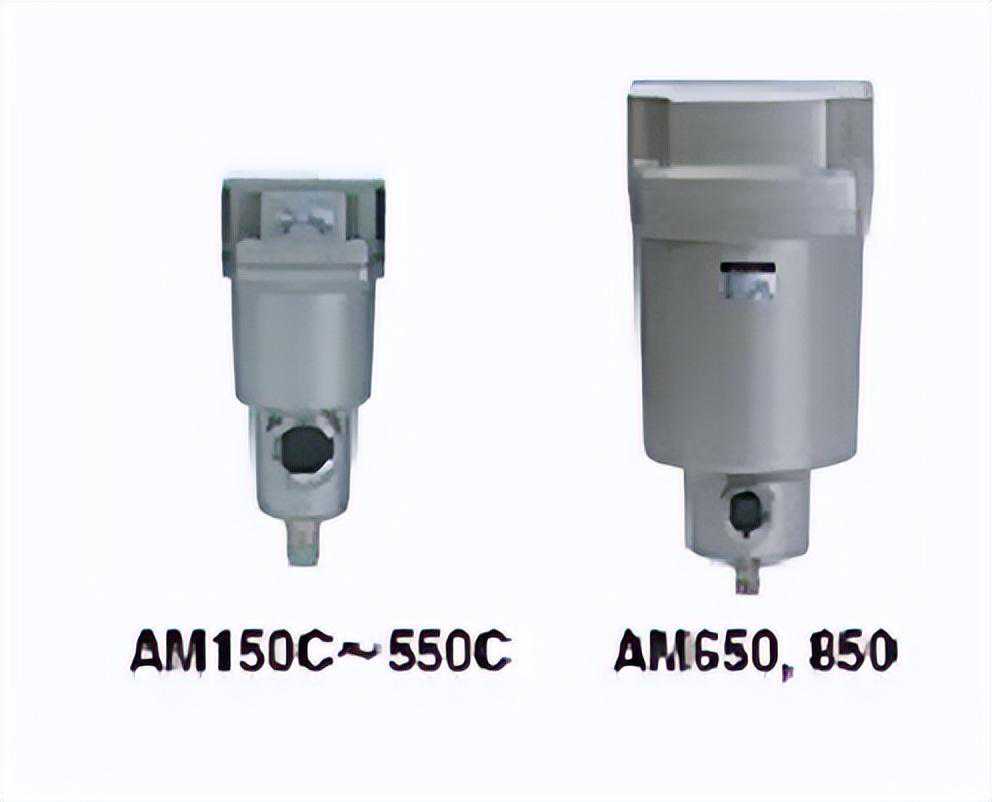

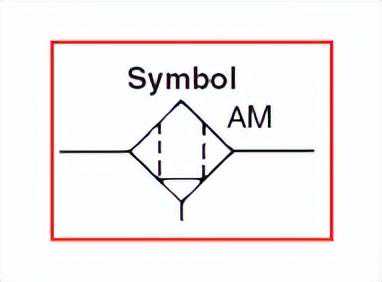

油雾分离器AM
型号
过滤精度
(μm)
流量
接管口径
AM
0.3(捕捉效率99.9%)
300～12000
1/8～2
特长

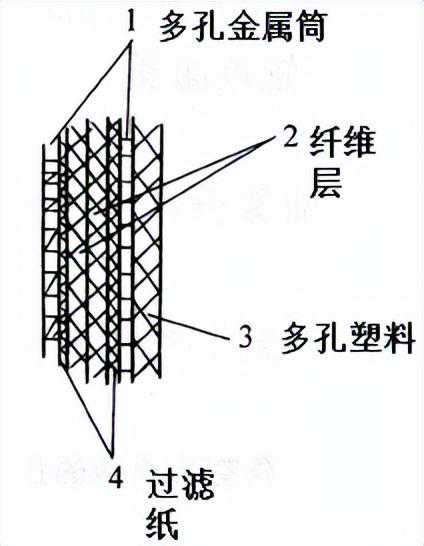

l多层结构，包括多孔不锈钢筒、滤纸、纤维层、多孔塑料层
l分离气状溶胶油粒子、除去0.3μm以上的锈末、炭粒等固体微粒。

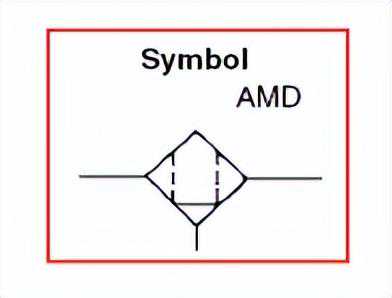

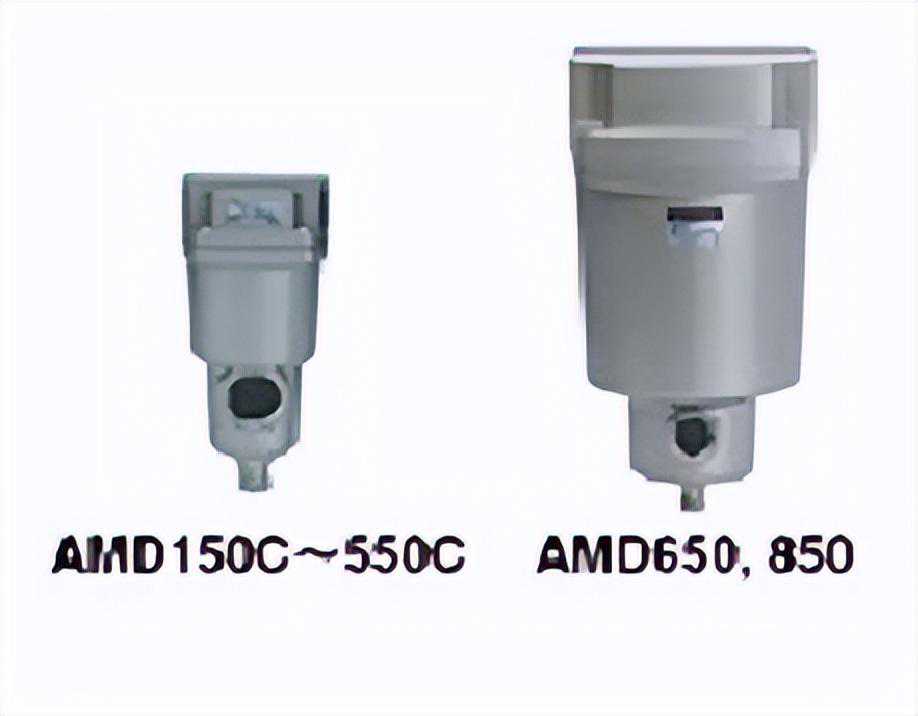

微雾分离器AMD
型号
过滤精度
(μm)
流量
接管口径
AMD
0.01(捕捉效率99.9%)
200～40000
1/8～6法兰
特长
l除去压缩空气中的空气溶胶状油粒子、除去0.01μm以上的炭粒或粉尘。
l可作为精密计测器用的高清净空气和洁净室用压缩空气的前置过滤器。

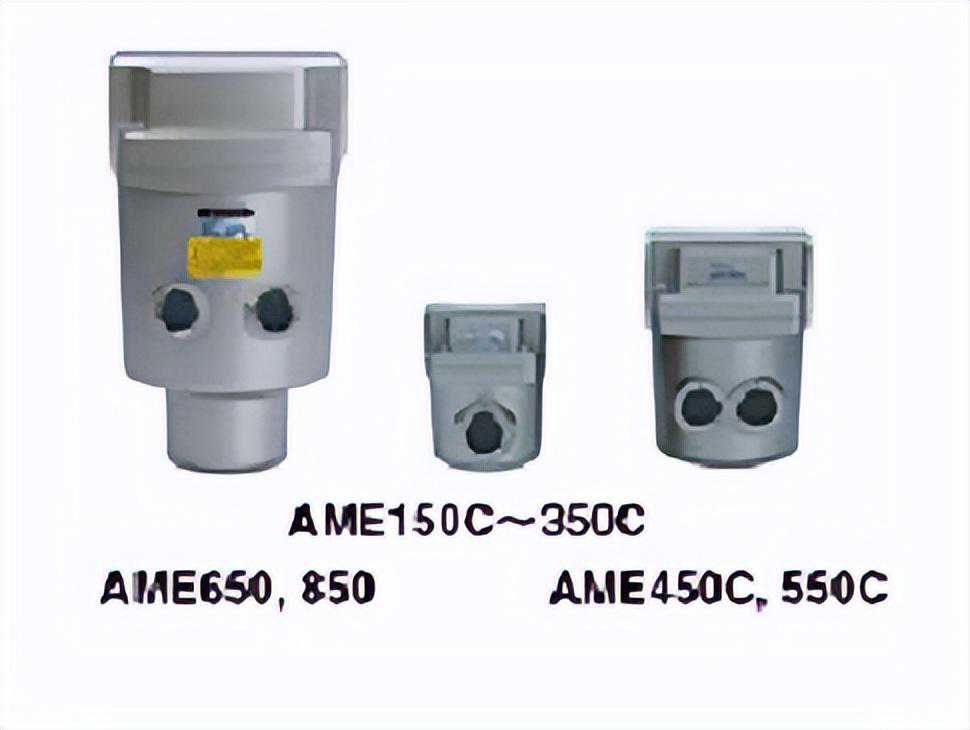

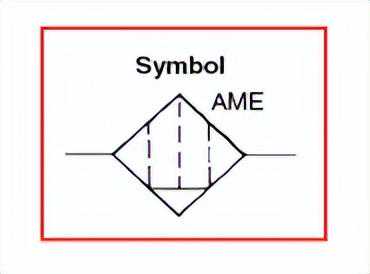

超微油雾分离器AME
型号
过滤精度
(μm)
流量
接管口径
AME
0.01(捕捉效率99.9%)
200～12000
1/8～2
特长
l分离吸收空气溶胶状油粒子、能把油润滑的压缩空气变成无油压缩空气。
l用于涂装线、洁净室及对无油要求很高的机器使用的高度洁净压缩空气的过滤。

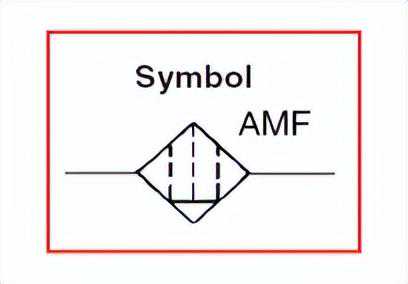

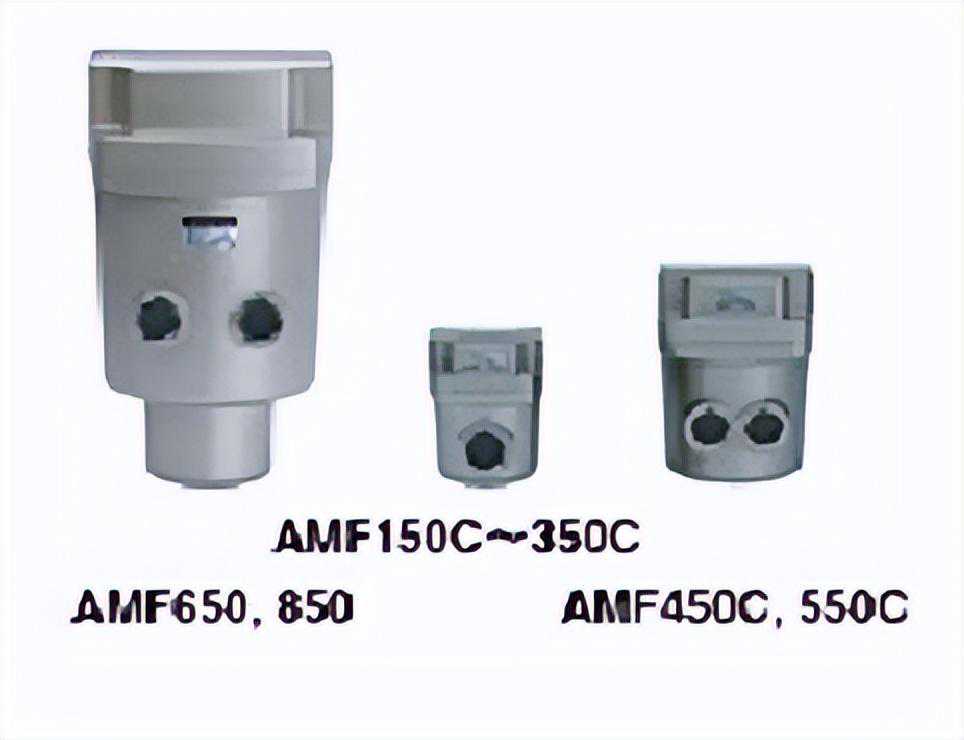

除臭过滤器AMF
型号
过滤精度
(μm)
流量
接管口径
AMF
0.01(捕捉效率99.9%)
200～40000
1/8～2
特长
l使用活性炭纤维滤芯，有效除去压缩空气中的臭味。可以用于洁净室等无臭要求高的领域。
l采用吸着面积大的活性炭纤维滤芯。
l滤芯容易安装更换。

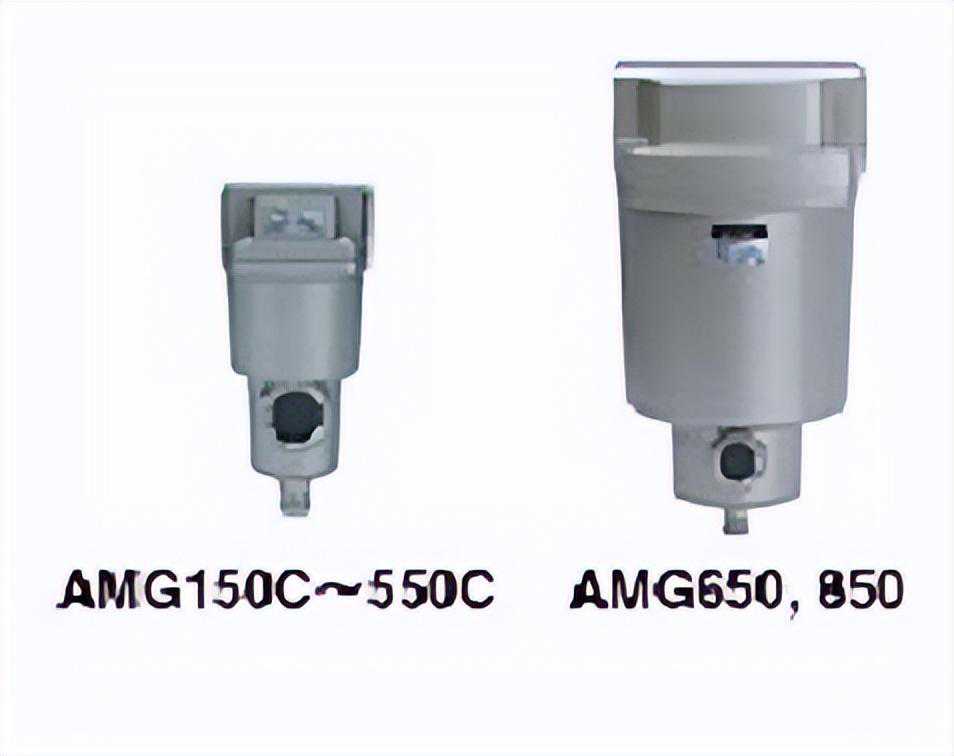

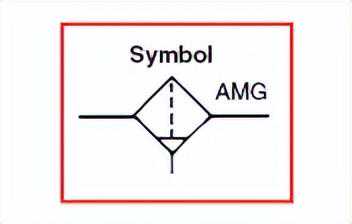

水分离器AMG
型号
过滤精度
(μm)
流量
接管口径
AMG
0.01(捕捉效率99.9%)
300～12000
1/8～2
特长
l
l除去压缩空气中的水滴。
l水滴除去率：99.9%。

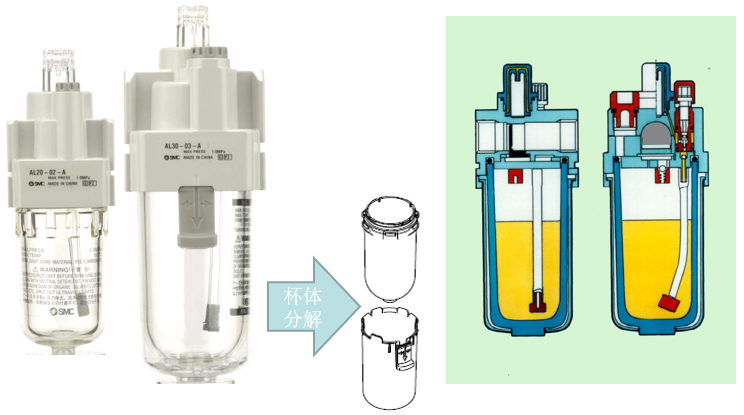

油雾器AL
使用目的：供油
润滑必要性的原因：
1、减少相对运动件间的摩擦力,
2、减少密封材料的磨损,以防止泄漏,
3、防止管道及金属零部件的腐蚀,延长元件使用寿命.
需要持续、稳定地供油→油的补充管理、滴入情况确认

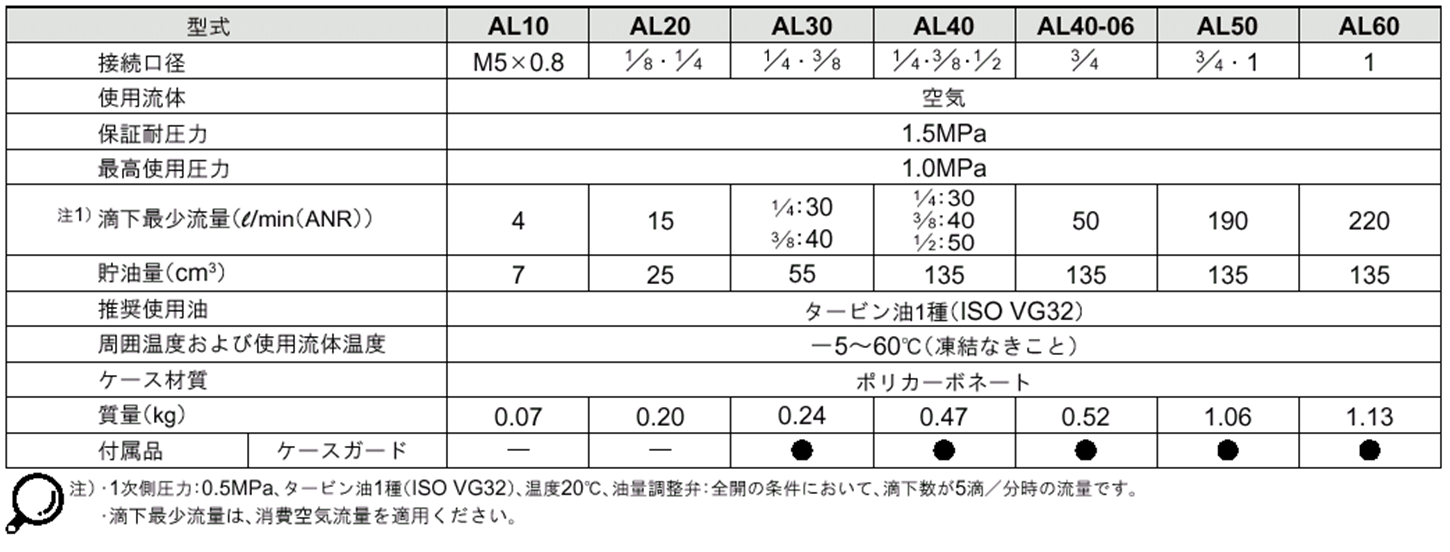

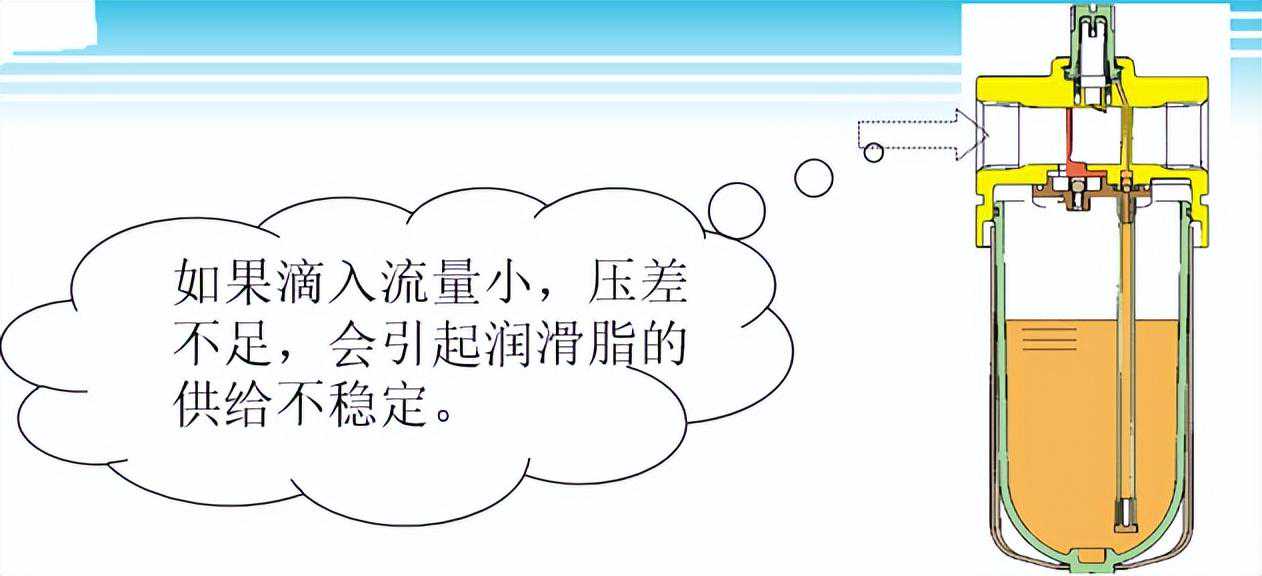

最小滴入流量
注）1次侧压力：1类透平油（ISOVG32）、温度20℃、油量调整阀：在全开的条件下，滴入流量为5滴/分钟。
最小滴入流量，请根据消耗空气流量进行调整。
给油时的注意事项

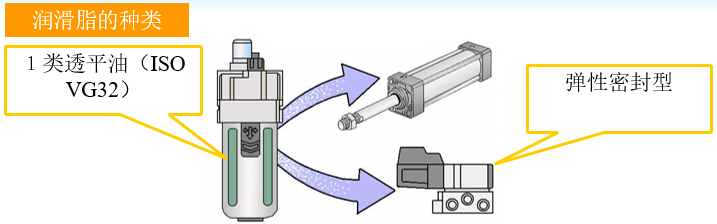

如果使用的润滑脂不是１类透平油，可能使弾性体密封件膨胀、老化（不能使用轴（spindle）油、机油）

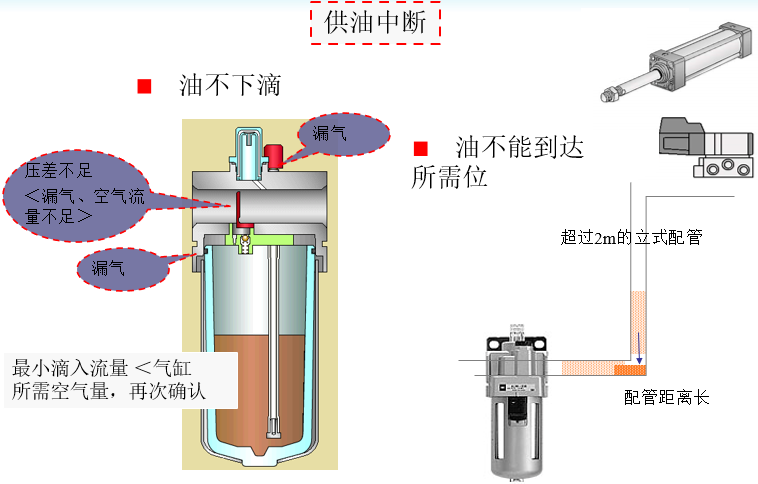

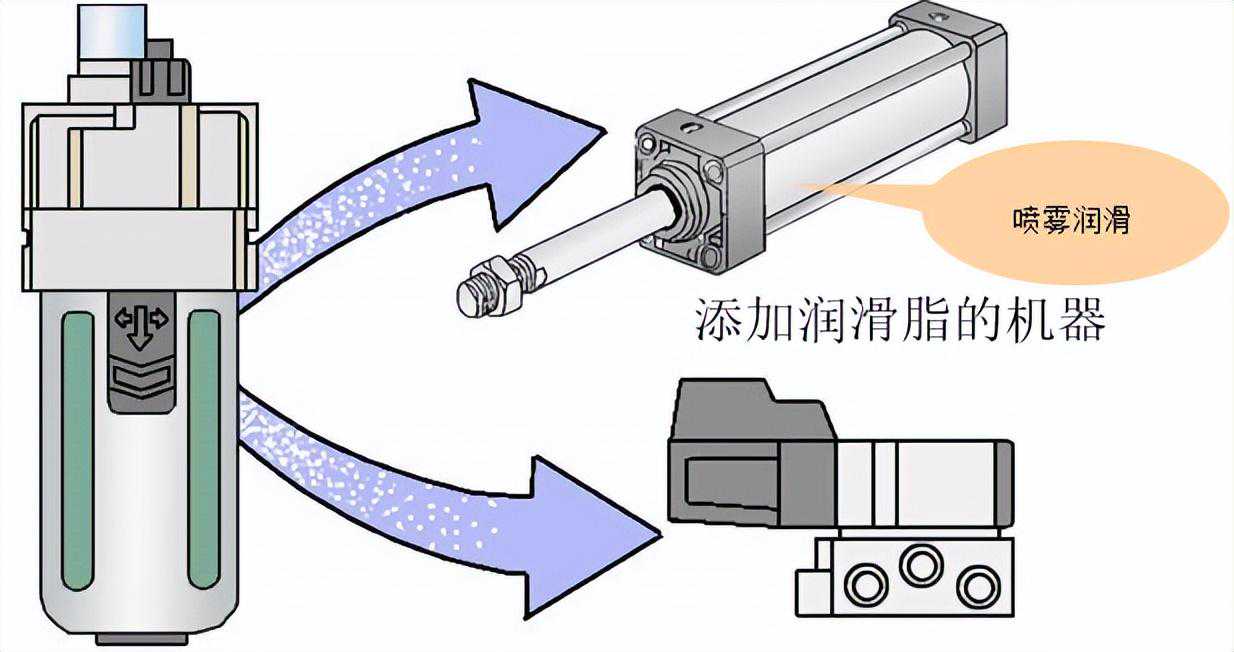

润滑脂是否抵达执行器？
需要对配管条件（距离、高度）、最低滴入流量、油的补充等进行管理
即使是不需给油的机器，一旦实施了一次给油，就不要中途停止。给油后会有润滑脂流出，但是如果不给油，机器就不能使用。
如管路后端有精密传感器等高精度元件，不能给油
使用注意事项

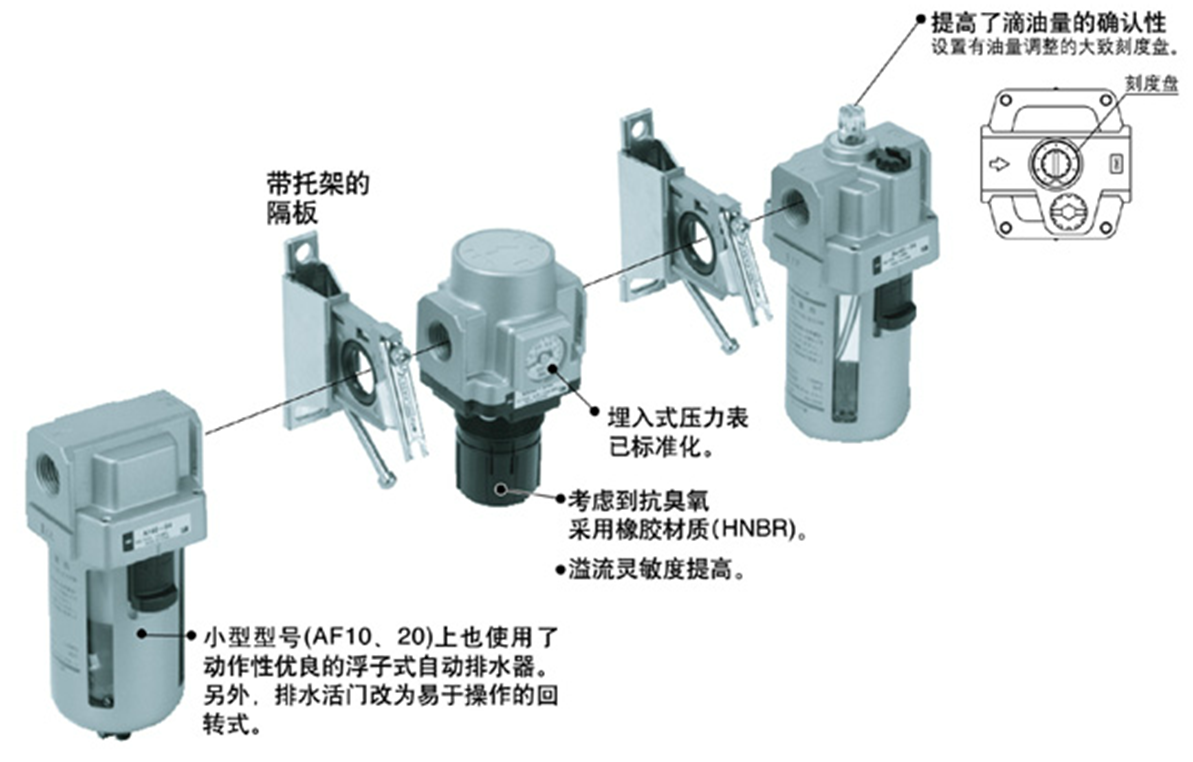

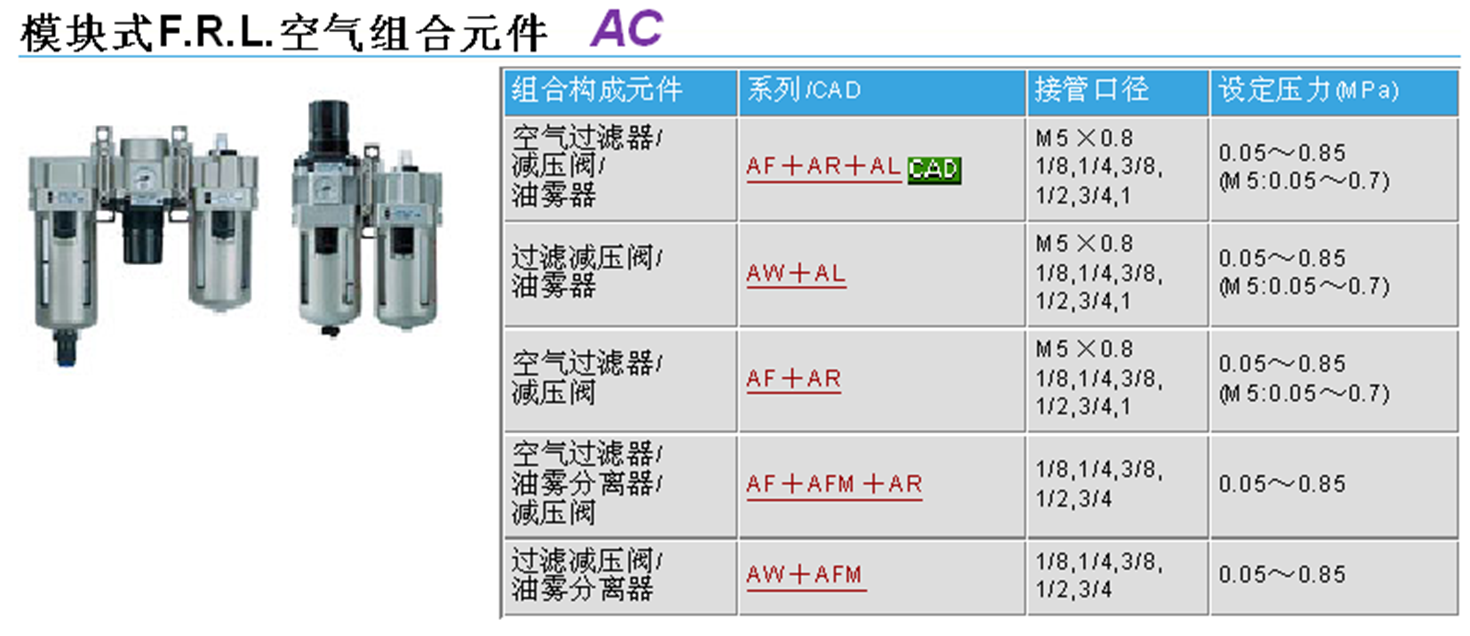

空气组合元件
►►为得到多种功能,将空气过滤器、减压阀和油雾器等元件进行不同的组合，就构成了空气组合元件。各元件之间采用模块式组合的方式连接。
►►这种方式安装简单，密封性好，易于实现标准化、系列化，可缩小外型尺寸，节省空间和配管，便于维修，便于集中管理。

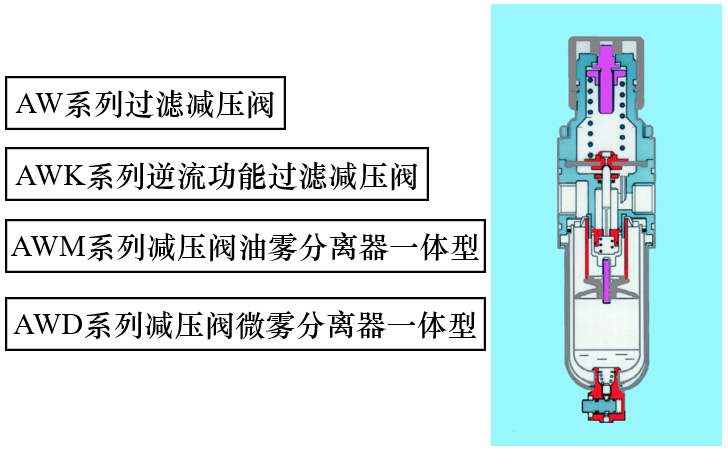

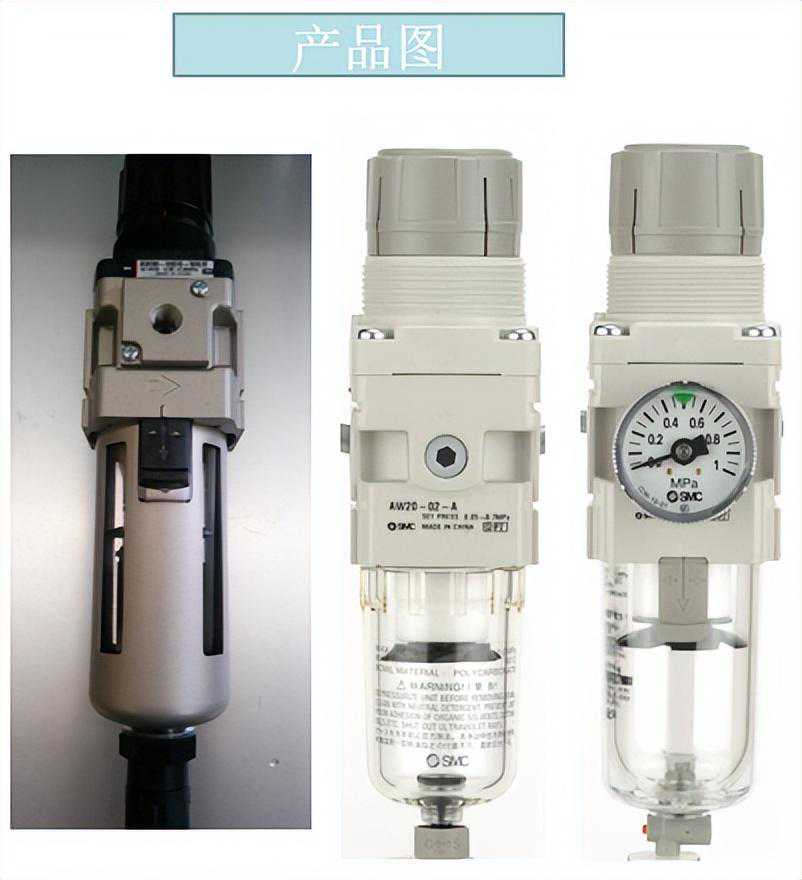

过滤减压阀AW
产品特点
►►过滤器和减压阀一体化
►►省空间省配管
►►透明杯体，提高内部杯体的耐久性及可视性

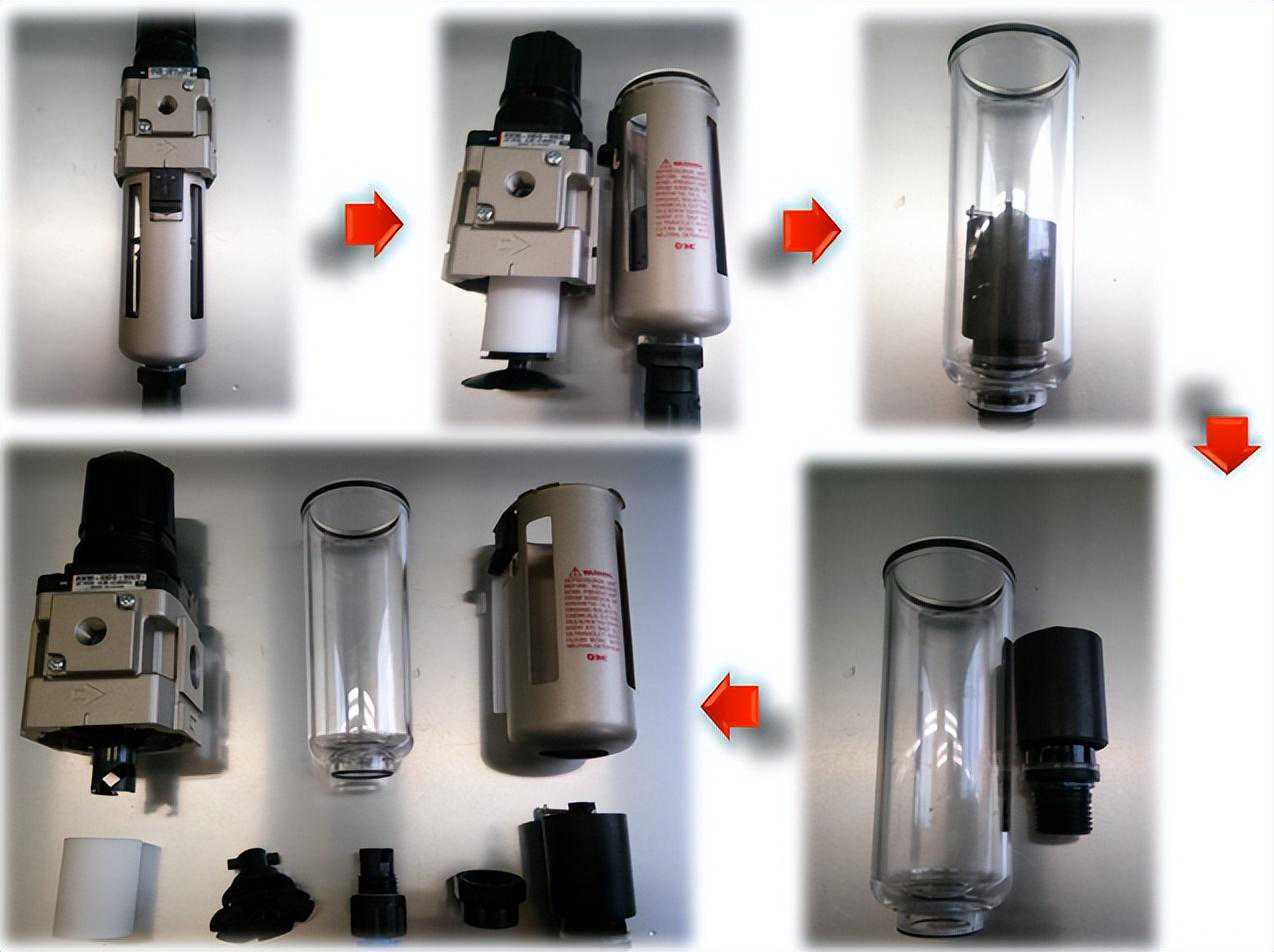

组装和拆分
组装和拆分—旧A

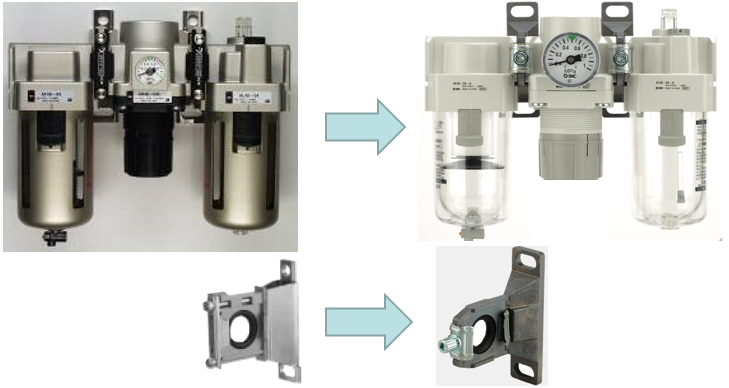

三联件收敛情况
►►新产品与旧产品模块可通过新安装架混装。
►►面面间距相同，安装尺寸与螺纹安装孔与旧型号相同，可互换。
►►新托架可安装旧型号，旧托架不能安装新型号。

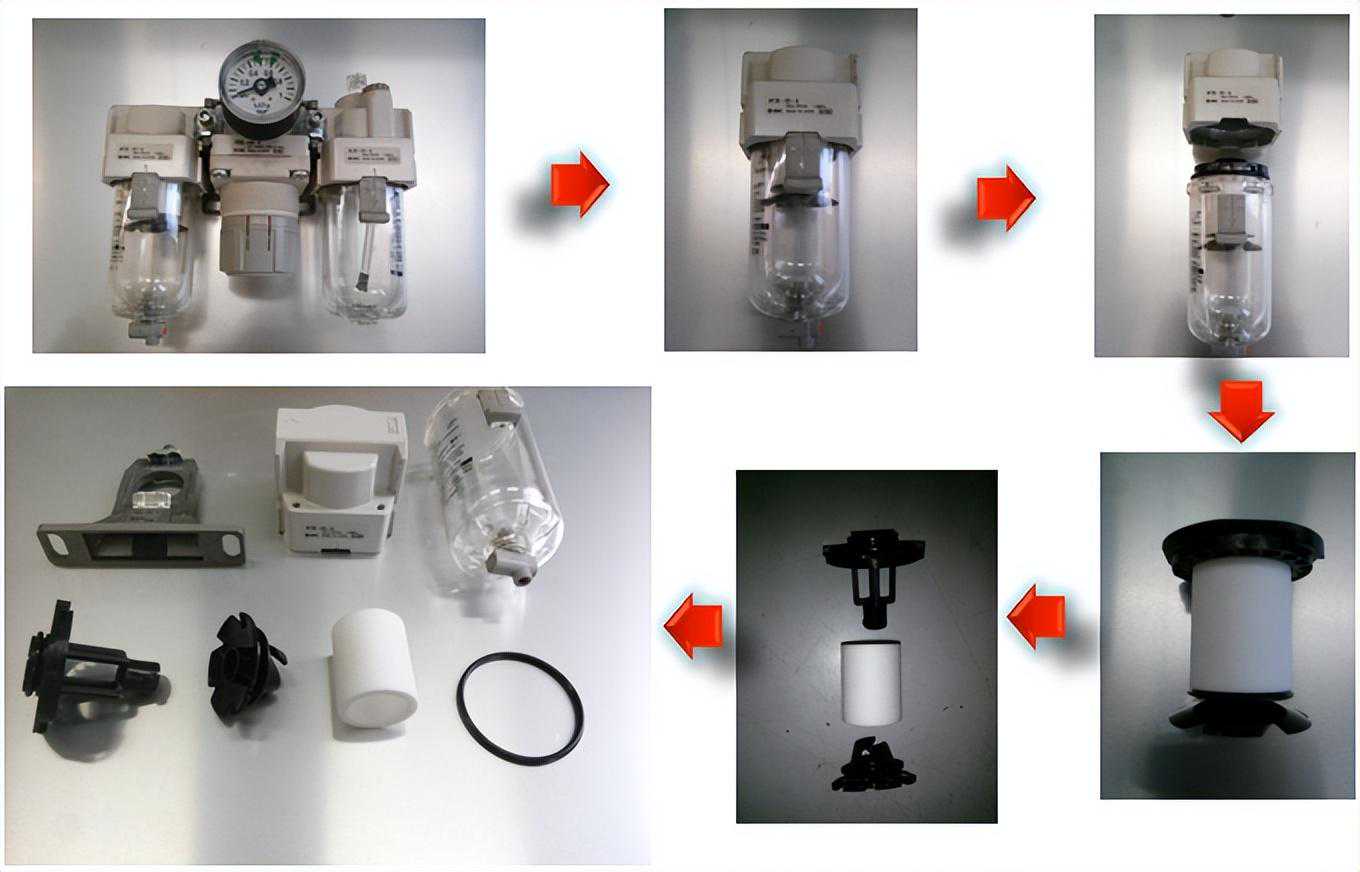

组装和拆分—新AF

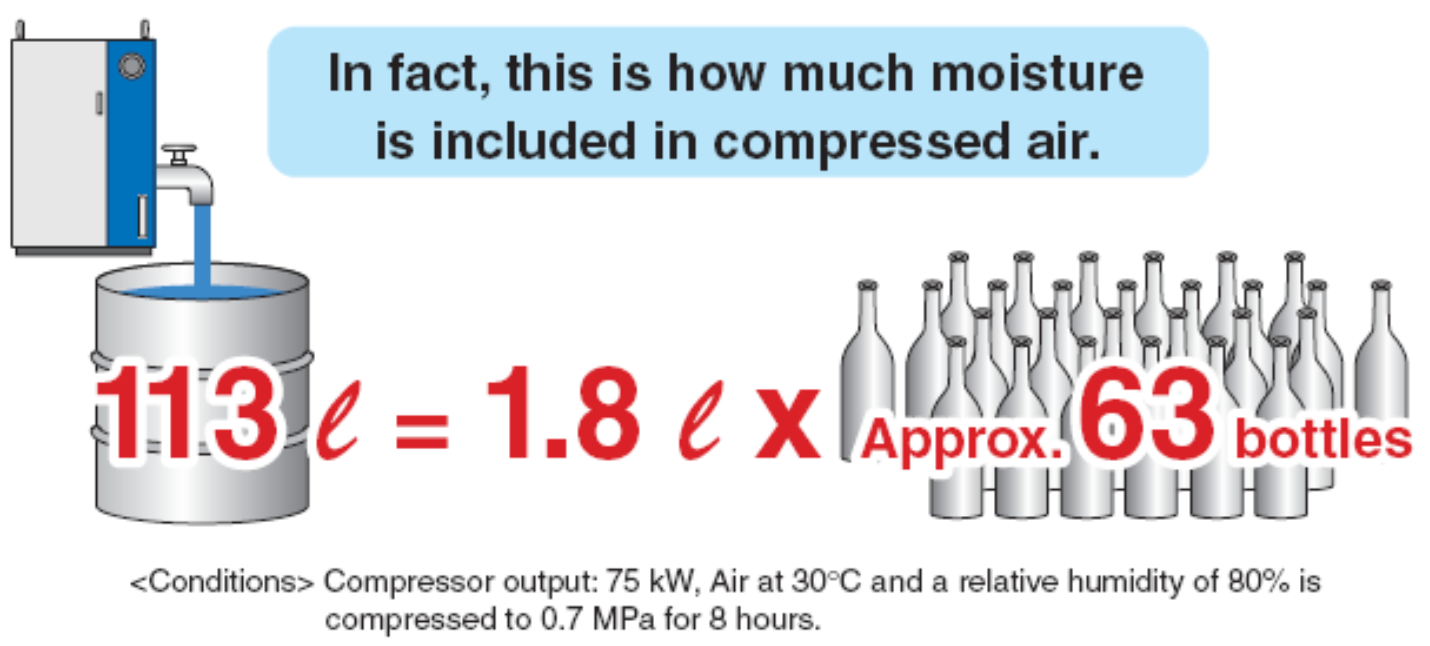

压缩空气质量管理-水份
