接地电阻测量原理与测量方法（内含福利）

接地电阻是指将设备或建筑物与地面良好接触的部分的电阻。它是用来保障人身安全和设备正常运行的重要参数。下面是关于接地电阻测量原理和方法的简要介绍：

测量原理：

接地电阻是通过测量电流在接地体和地面之间的电压降，计算得到的。通常使用了法拉第电阻原理和欧姆定律。

测量方法：

1.三电极法：通过使用一个电流电极注入电流，一个电压电极测量电压降，以及一个接地电极，测量接地电阻。电流电极和电压电极之间固定一定的距离，接地电极则放置在希望测量接地电阻的地点。

2.四电极法：该方法会减少或消除电流电极和测量电极之间的电阻影响，提高测量精度。通过使用两个电流电极注入电流，两个电压电极测量对应的电压降，分别分离注入电流和测量电压的电极。

3.多点测量法：在需要测量的地点，设置多个电流电极和对应的电压电极，同时进行测量。这样可以得到多个测量结果，并取其平均值，提高测量准确性。

注意事项：

-在进行接地电阻测量时，需确保所有相关设备都处于正常工作状态，避免测量误差。

-需要注意测量时的安全问题，避免电流过大导致电击风险。

-根据要求选择适当的测量仪器和电极间距，以确保测量结果准确可靠。

以上是接地电阻测量原理和方法的简要介绍，对于具体的测量操作，建议参考专业的仪器操作手册和有关标准。

接地电阻测试仪的具体使用方法可以根据不同型号和品牌有所不同。下面是一个一般的步骤指南，以帮助你使用接地电阻测试仪进行测量：

1.准备工作：

-确保测试仪器的电源充足，并根据需要连接外部电源或充电。

-根据测试仪器的说明书，安装合适的测试电极头。

2.连接测试电极：

-确保测试区域的接地装置与测试仪器的电极头连接良好。

-可以通过夹具、触头或钉子等将电极头与接地装置固定。

3.设置测试仪器参数：

-打开测试仪器并根据说明书指导设置测试参数，例如测试电流值、测量范围等。

-选择适当的测量方法，如三电极法、四电极法或多点测量法。

4.进行测量：

-按下开始测量按钮，触发测试仪器开始注入电流。

-等待一段时间，以确保稳定的电流通过接地装置，然后测试仪器测量相应的电压降。

5.记录和分析测量结果：

-测试仪器会自动显示测量结果，包括接地电阻值，有时还会显示相关的补偿值或测量误差。

-将测量结果记录在相关的文档中，以备后续分析和比较使用。

6.清理和存储：

-使用完毕后，根据测试仪器的说明书进行清洁和保养。

-可根据需要将测量结果导出或存储在测试仪器的存储器中。

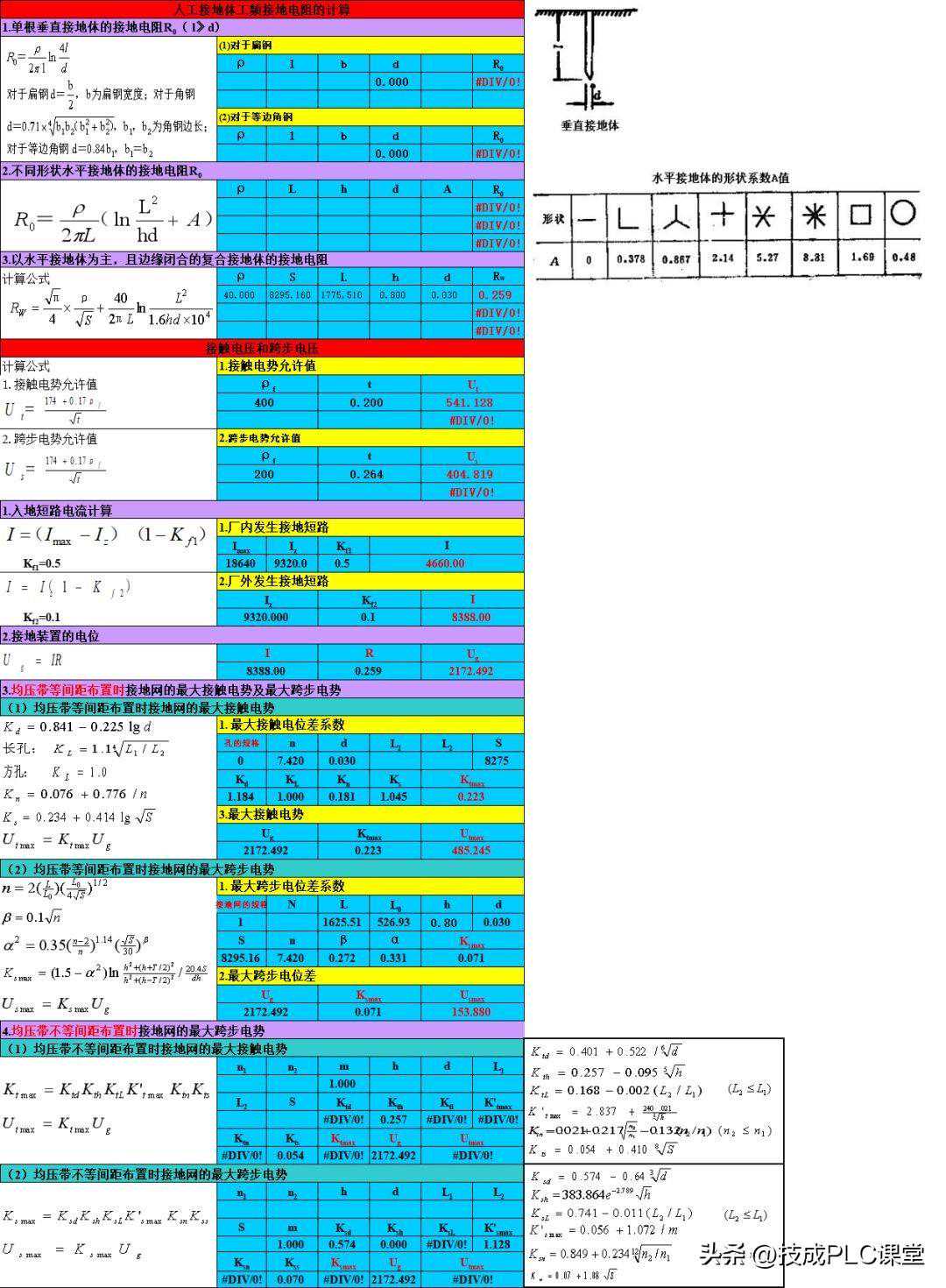

算不明白也没关系~小编整理了接地电阻自动计算表格

不仅有上述表格

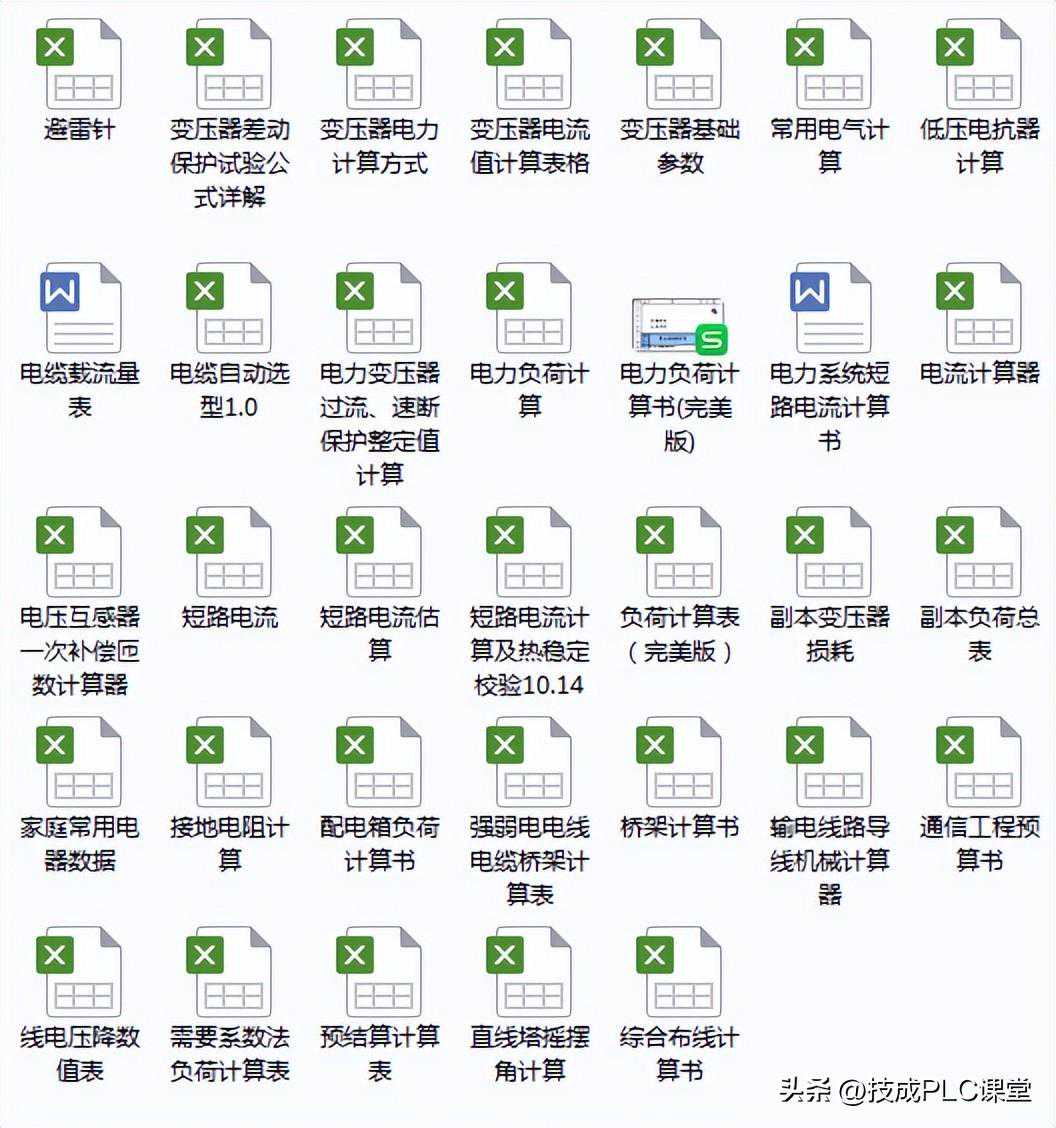

还有更多电气计算表格

输入数字即可自动生成结果！

↓↓↓

如何获取电气热门资料？

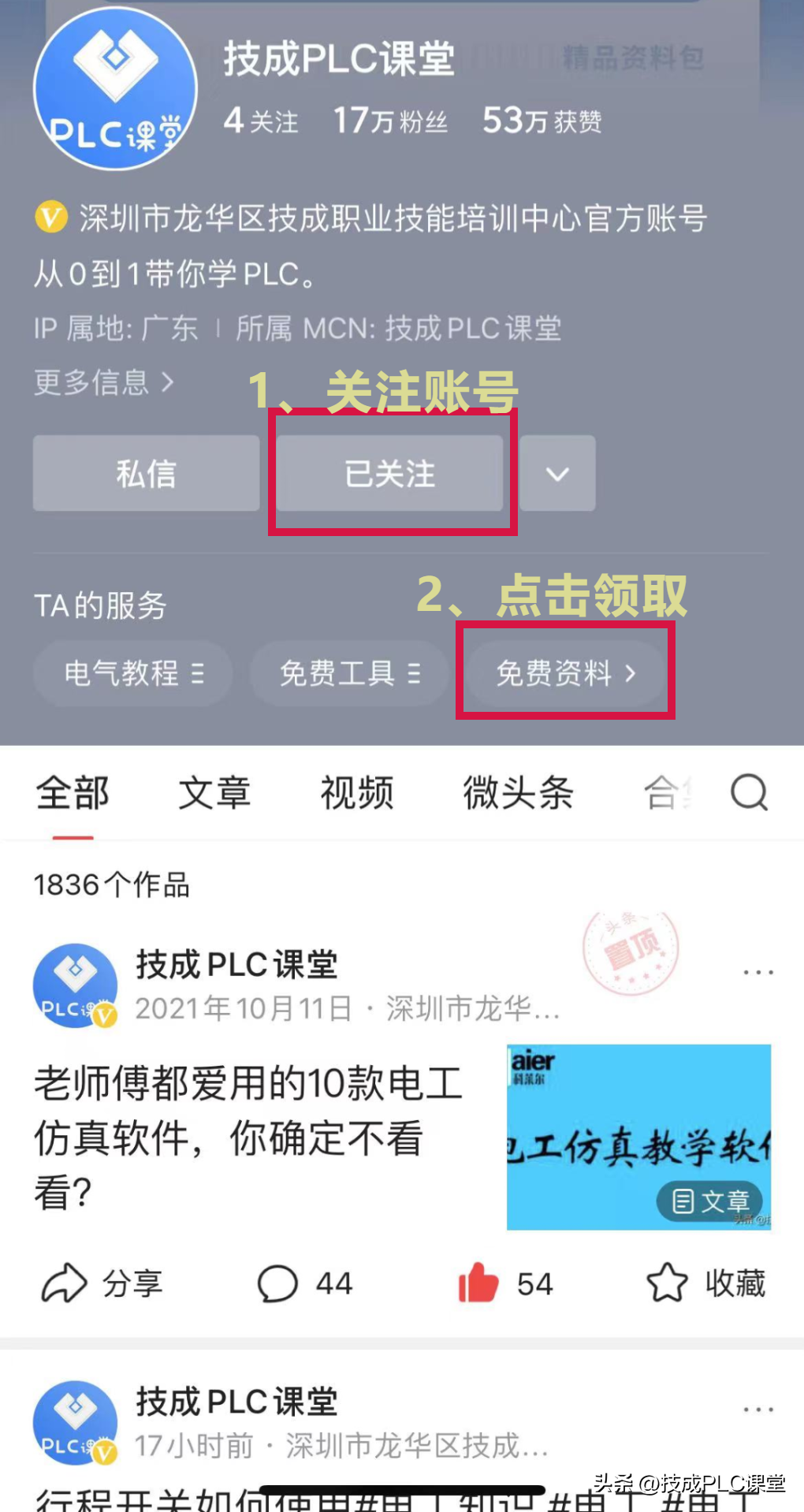

操作指引如下！
