图解 | 50种控制阀气路结构与原理！

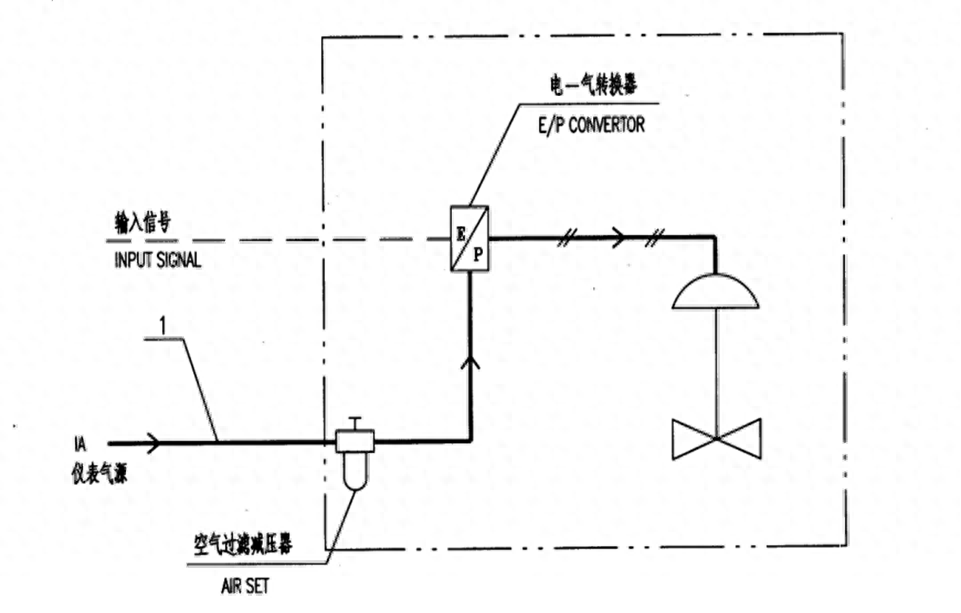

1.无气动阀门定位器的控制阀

2.有气动阀门定位器的控制阀

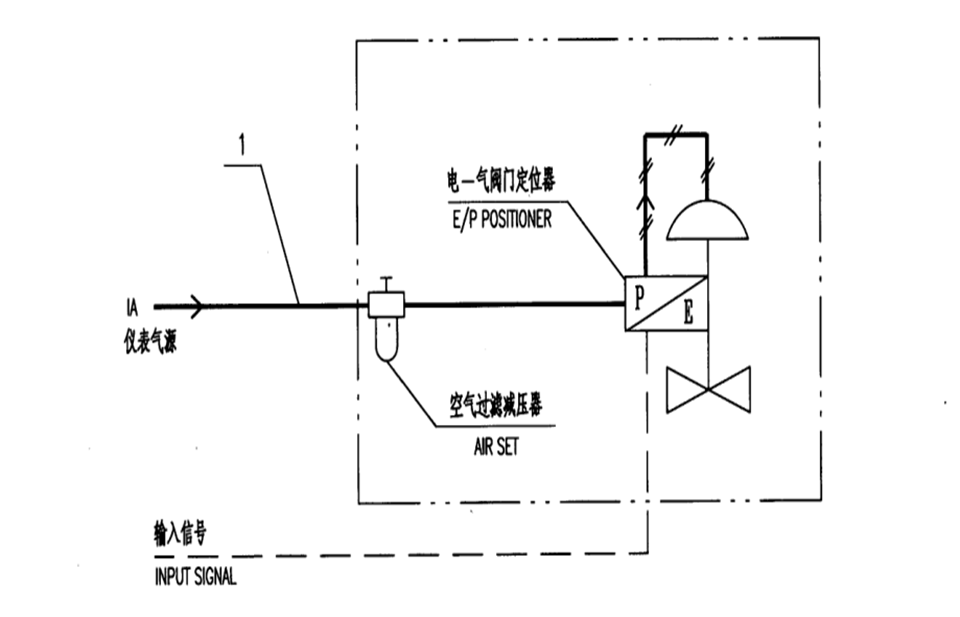

3.有电-气阀门定位器的控制阀

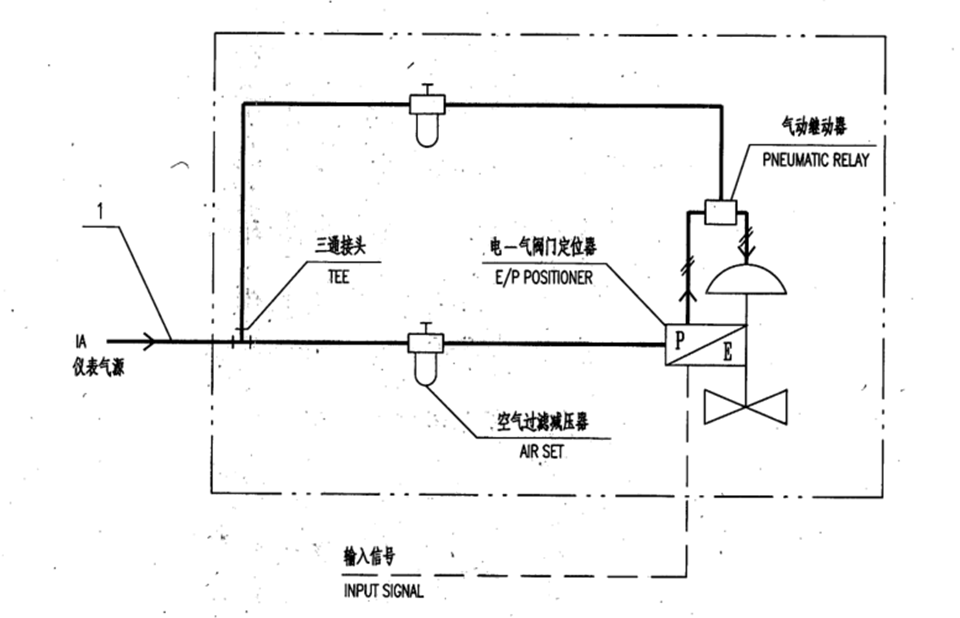

4.有气动继动器的控制阀

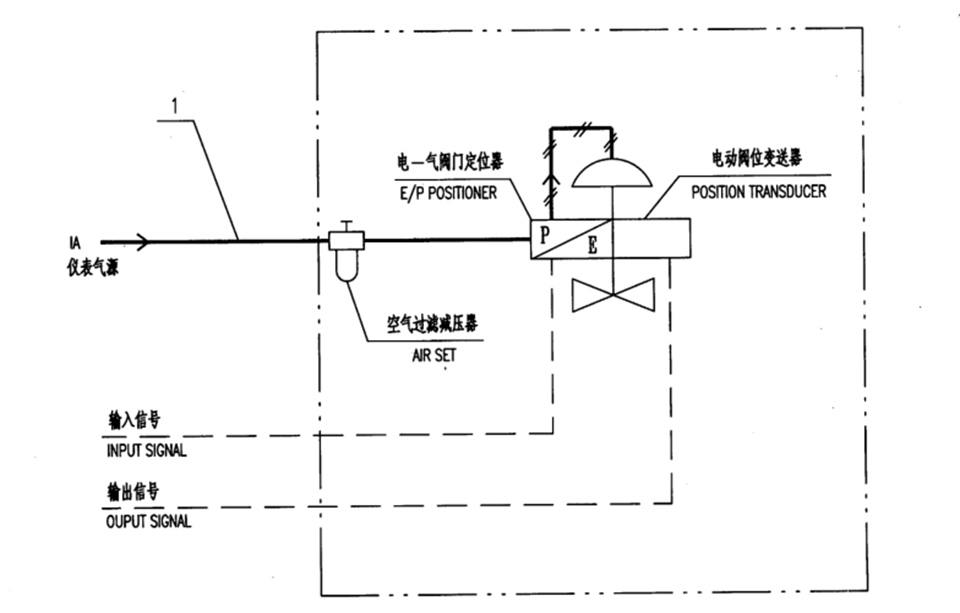

5.有电动阀位变送器的控制阀-回路供电

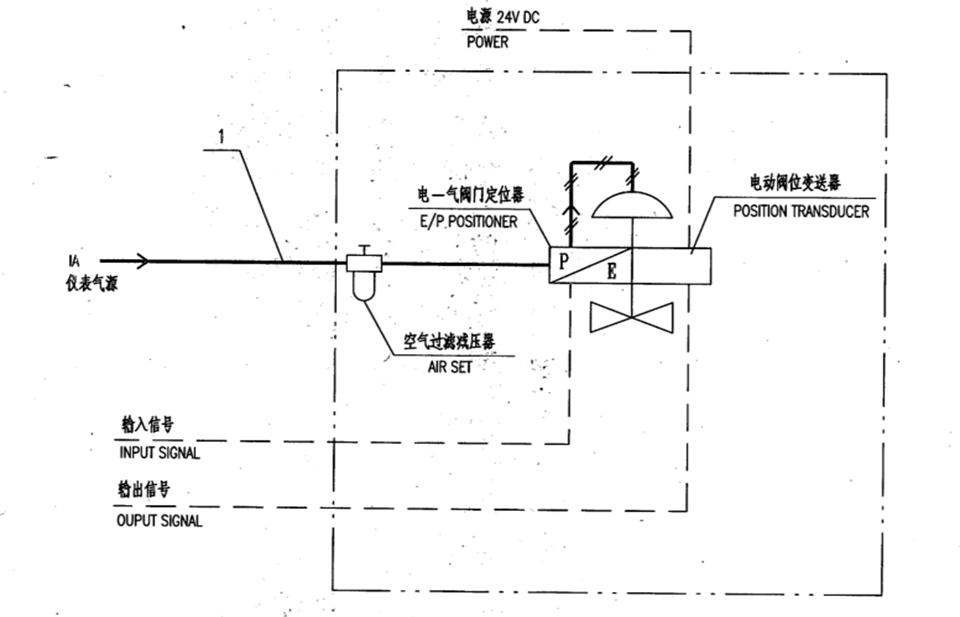

6.有电动阀位变送器的控制阀-外部供电

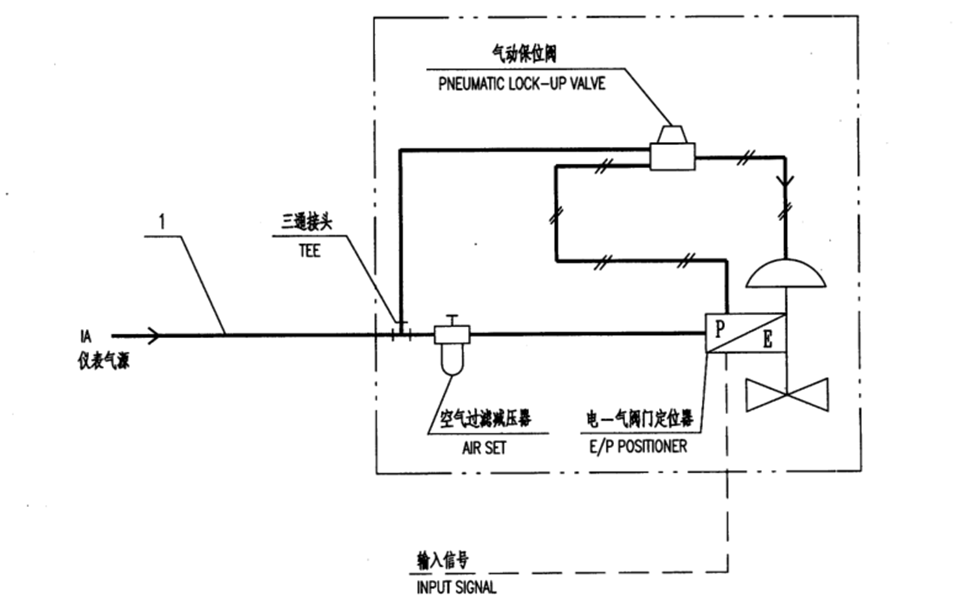

7.有气动保位阀的控制阀（电-气阀门定位器）

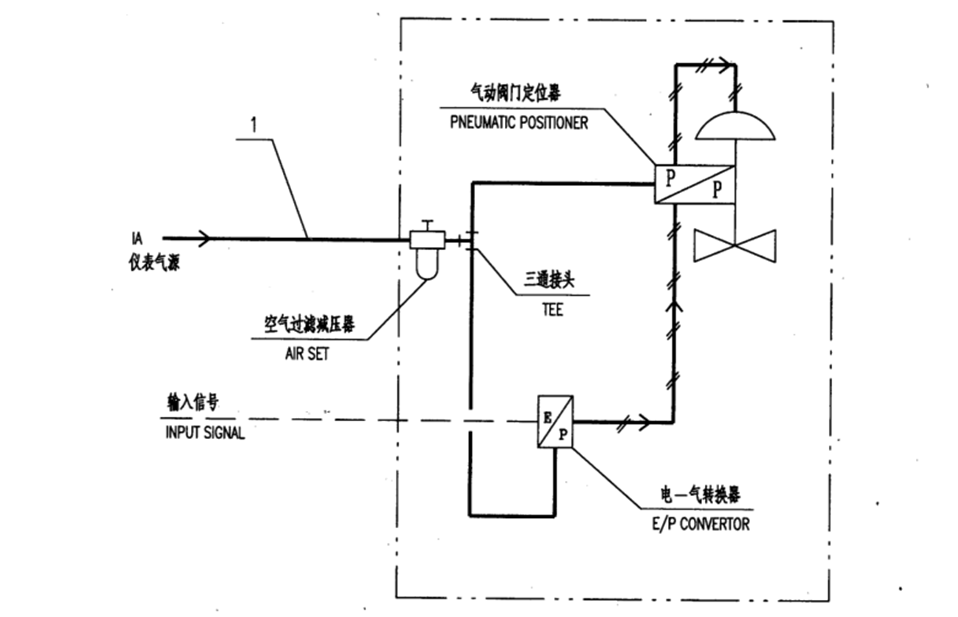

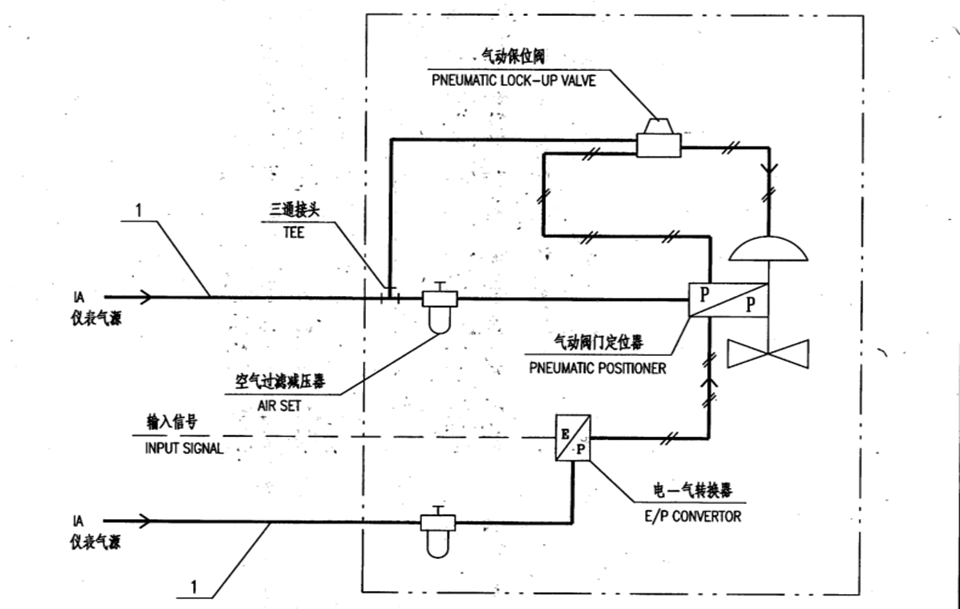

8.有气动保位阀的控制阀（电-气转换器、气动阀门定位器）

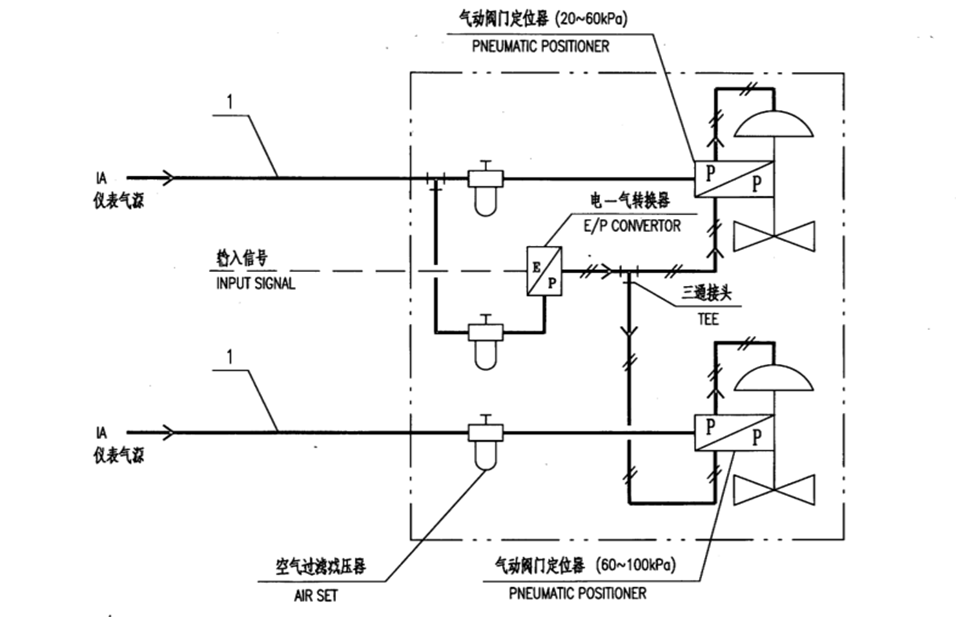

9.有气动阀门定位器的分程控制阀（电信号输入，电-气转换器）

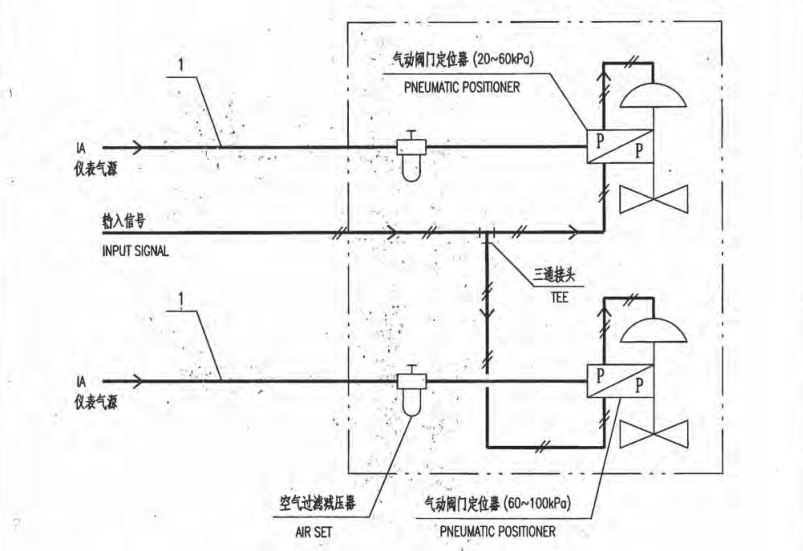

10.有气动阀门定位器的分程控制阀（气信号输入）

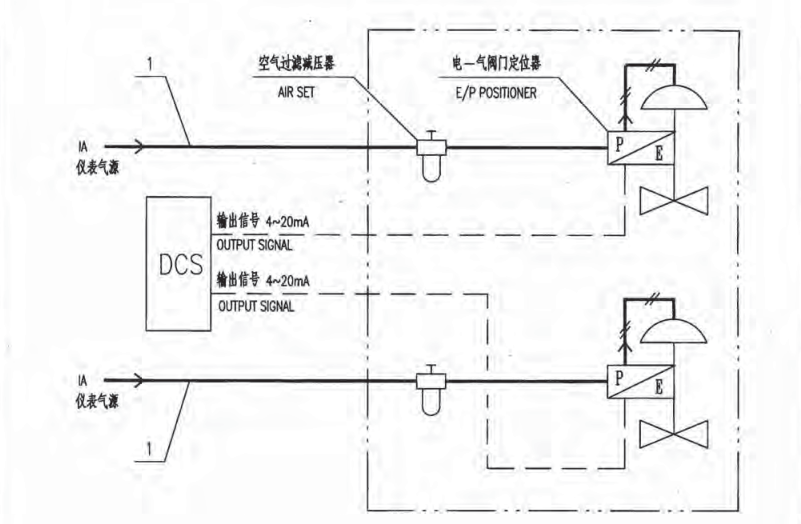

11.有电-气阀门定位器的分程控制阀（DCS输出4-20mA；4-20mA）

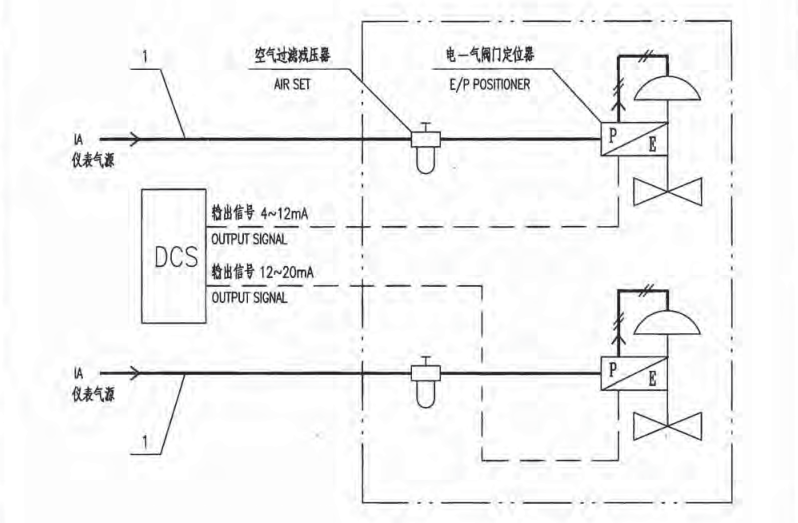

12.有电-气阀门定位器的分程控制阀（DCS输出4-12mA；12-20mA）

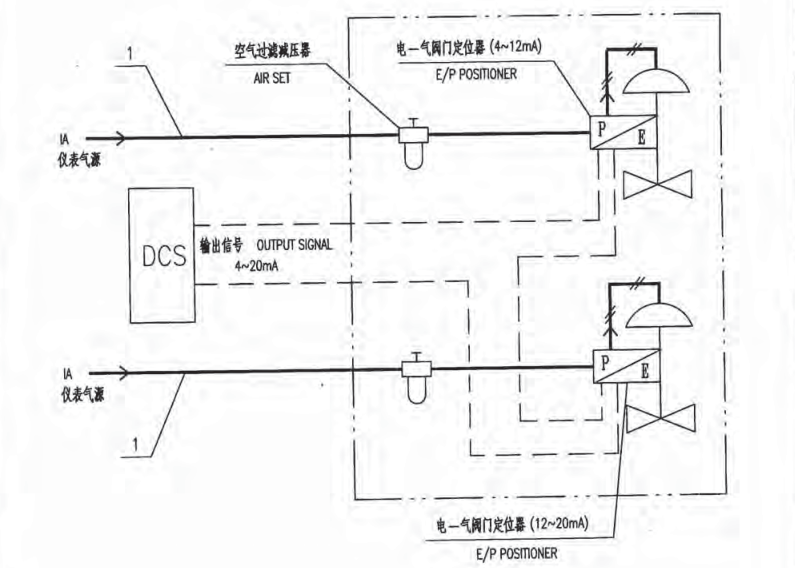

13.有电-气阀门定位器的分程控制阀（DCS输出4-20mA）

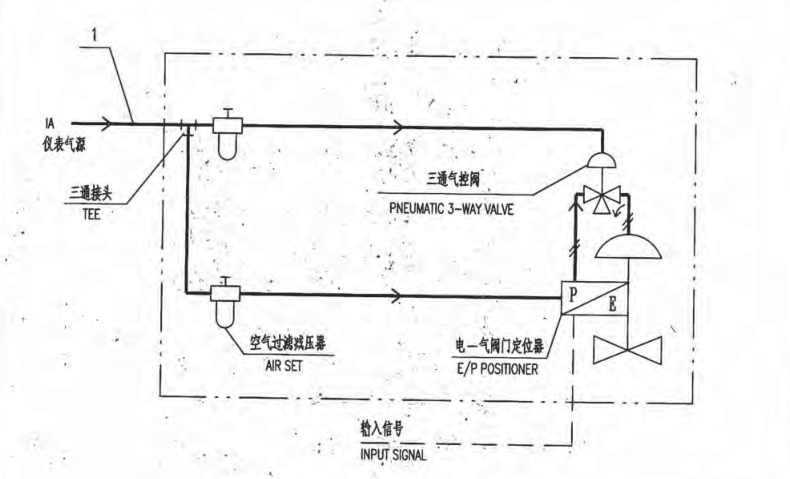

14.有气控阀的控制阀（三通阀）

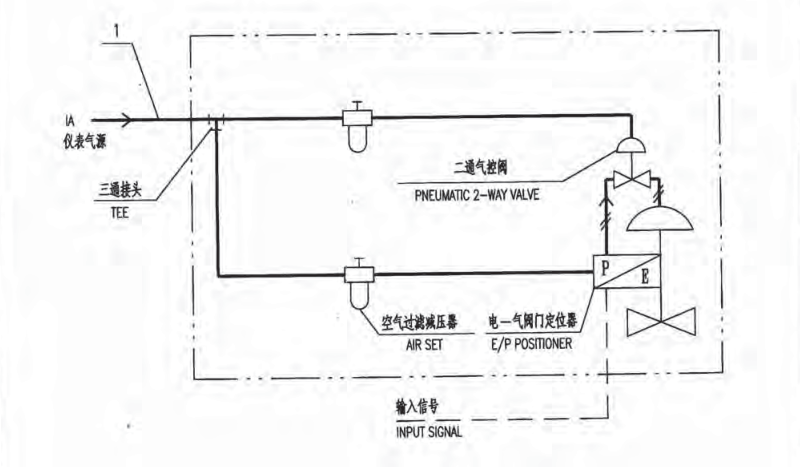

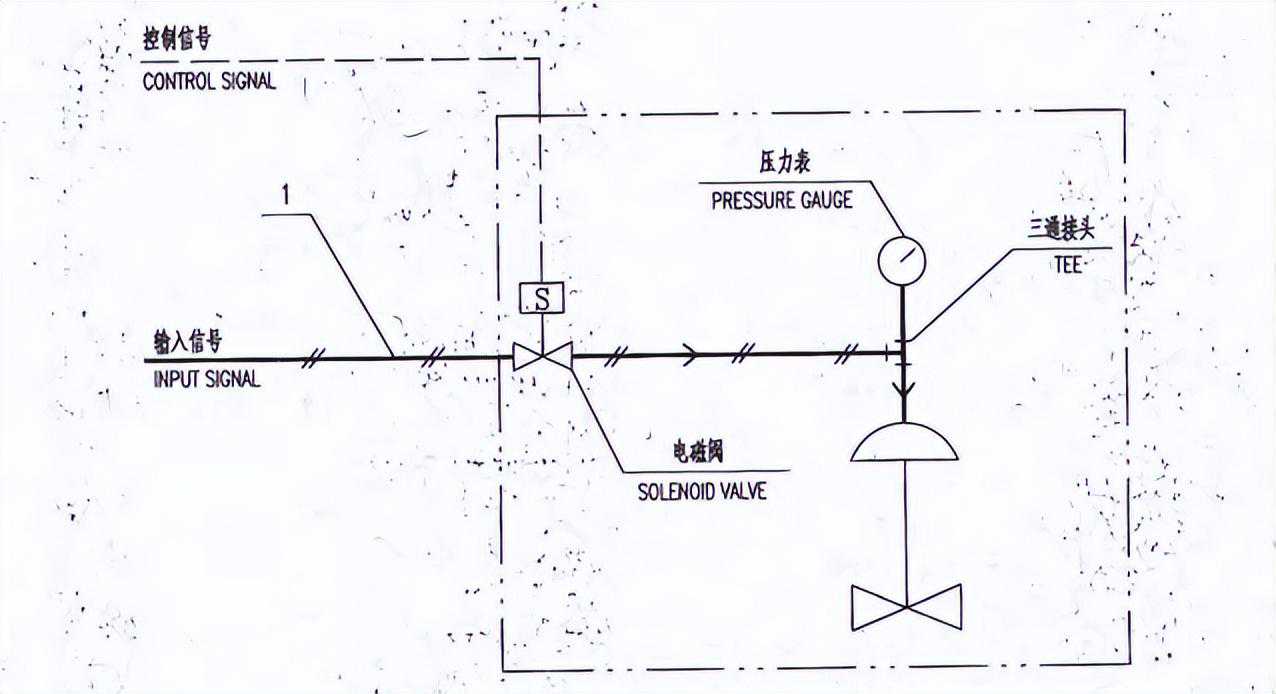

15.有气控阀的控制阀（二通阀）

16.二位控制阀（单电磁阀）

17.二位控制阀（冗余双电磁阀）

18.有电磁阀的控制阀（气关阀-无定位器）

19.有电磁阀的控制阀（气关阀-有定位器）

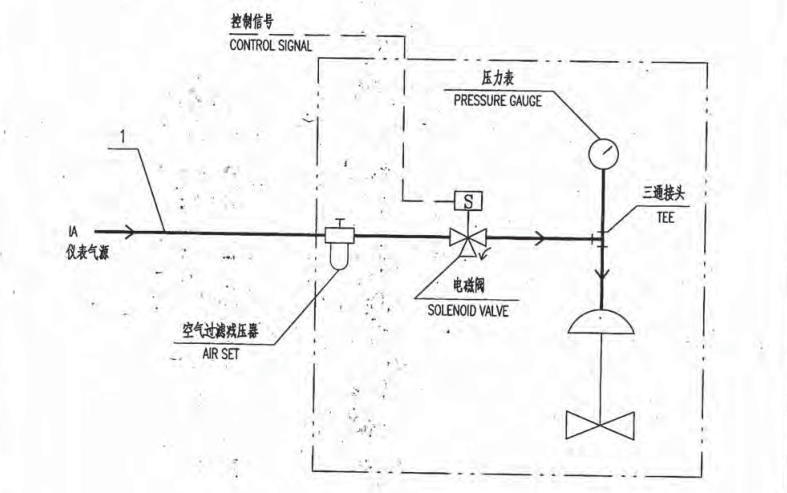

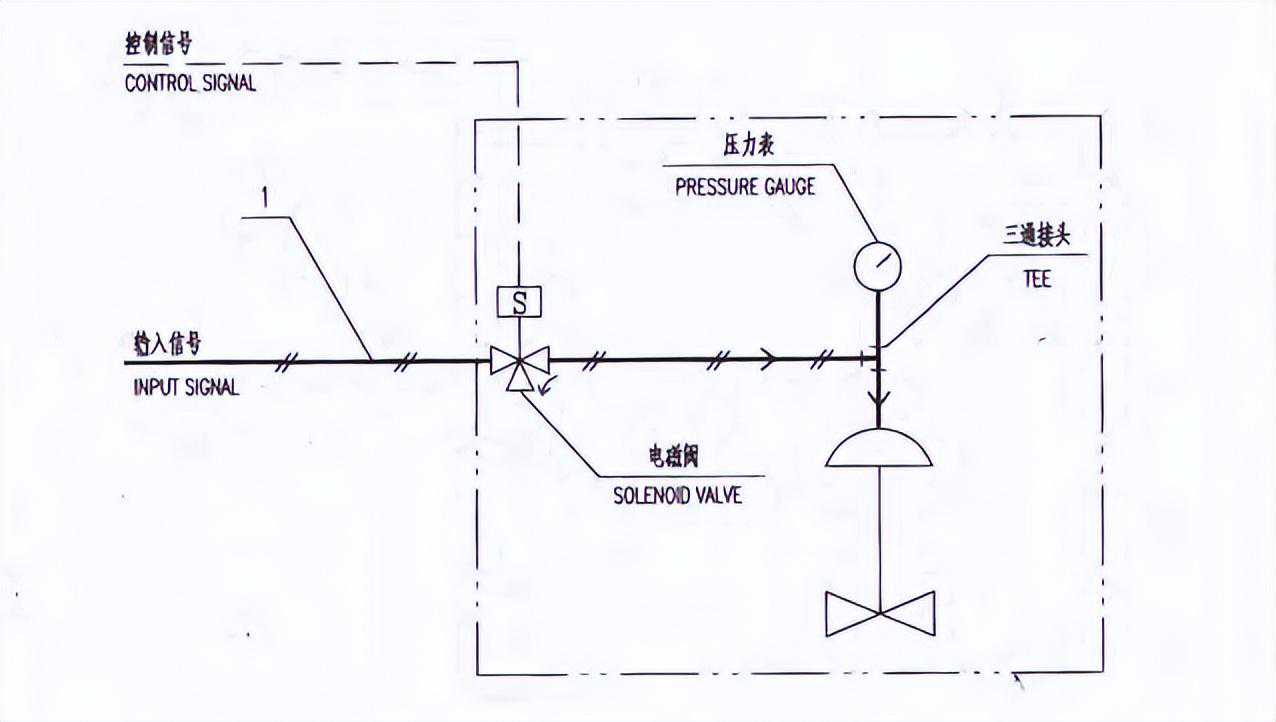

20.有电磁阀的无定位器控制阀（三通电磁阀）

21.有电磁阀的无定位器控制阀（二通电磁阀）

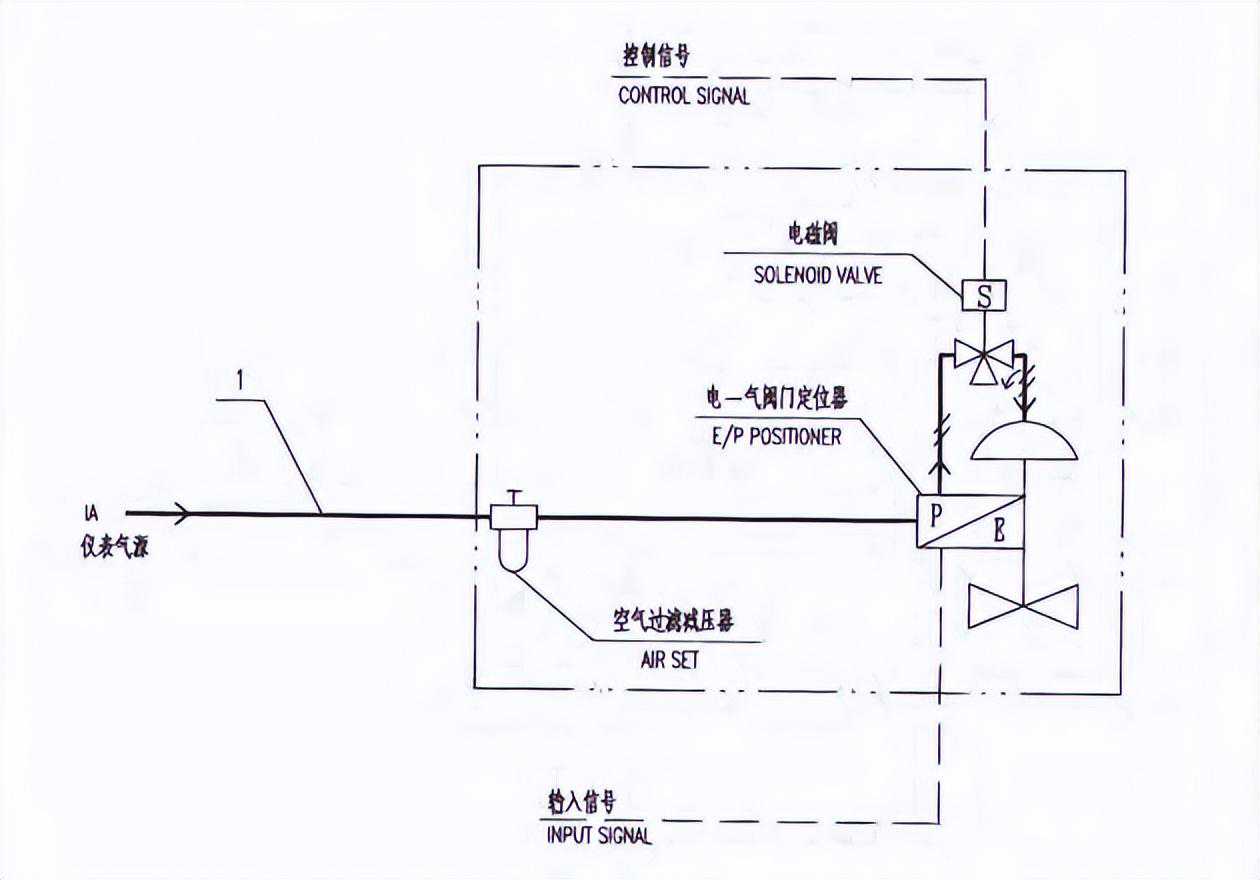

22.有电磁阀有定位器的控制阀（三通电磁阀）

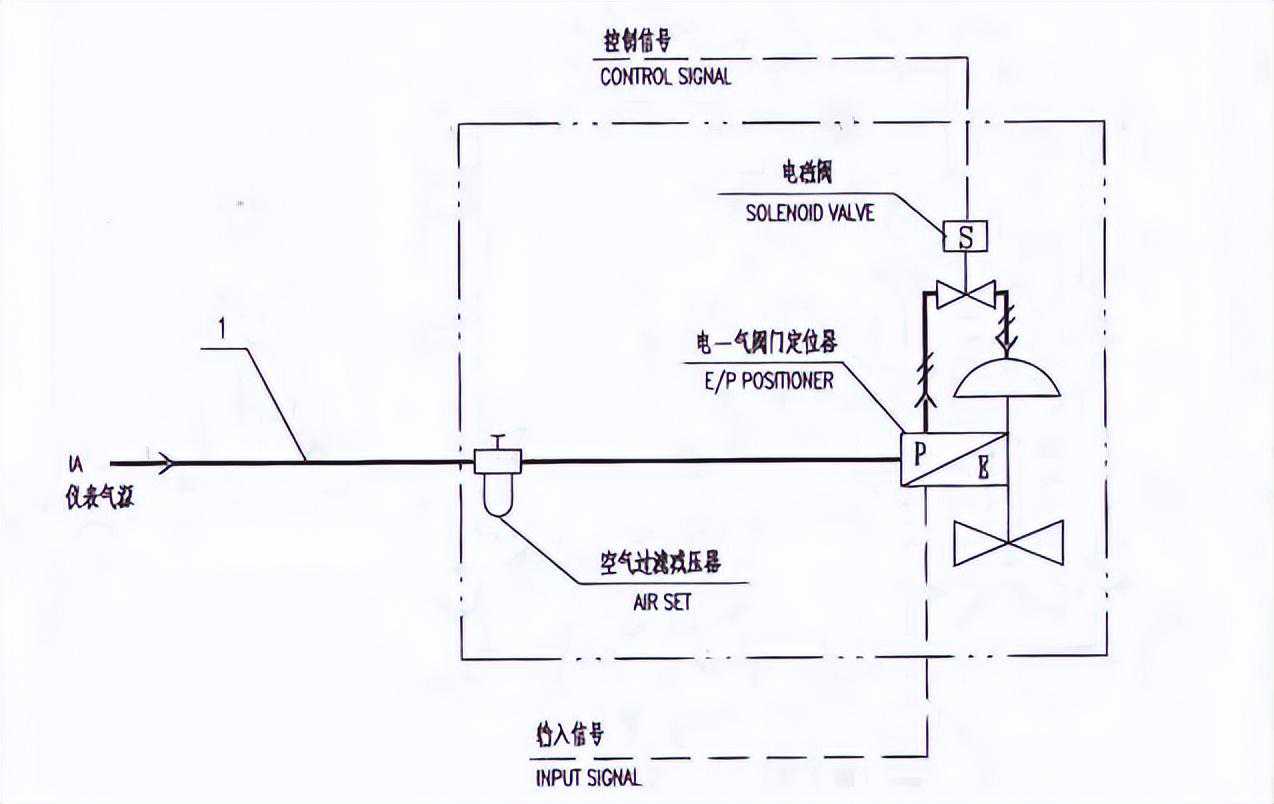

23.有电磁阀有定位器的控制阀（二通电磁阀）

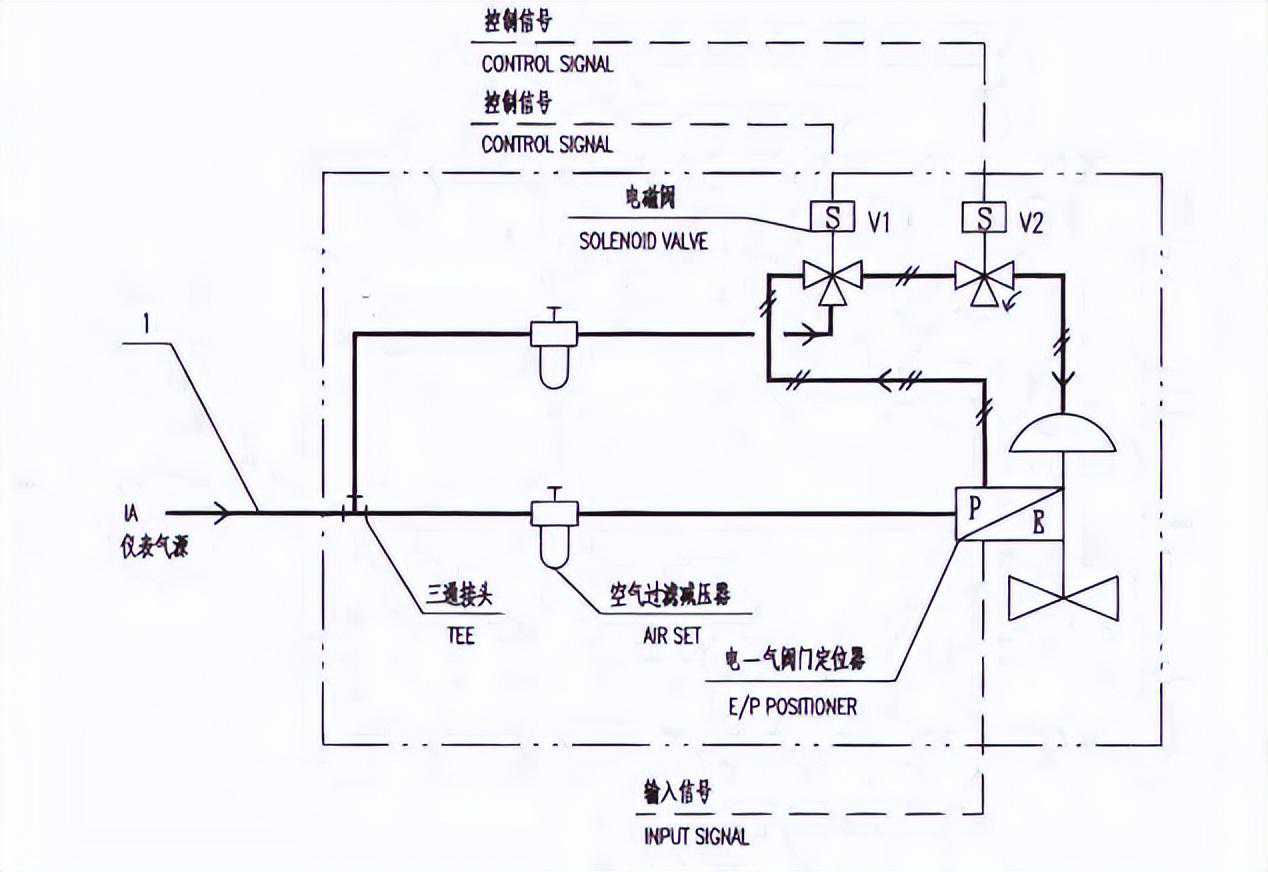

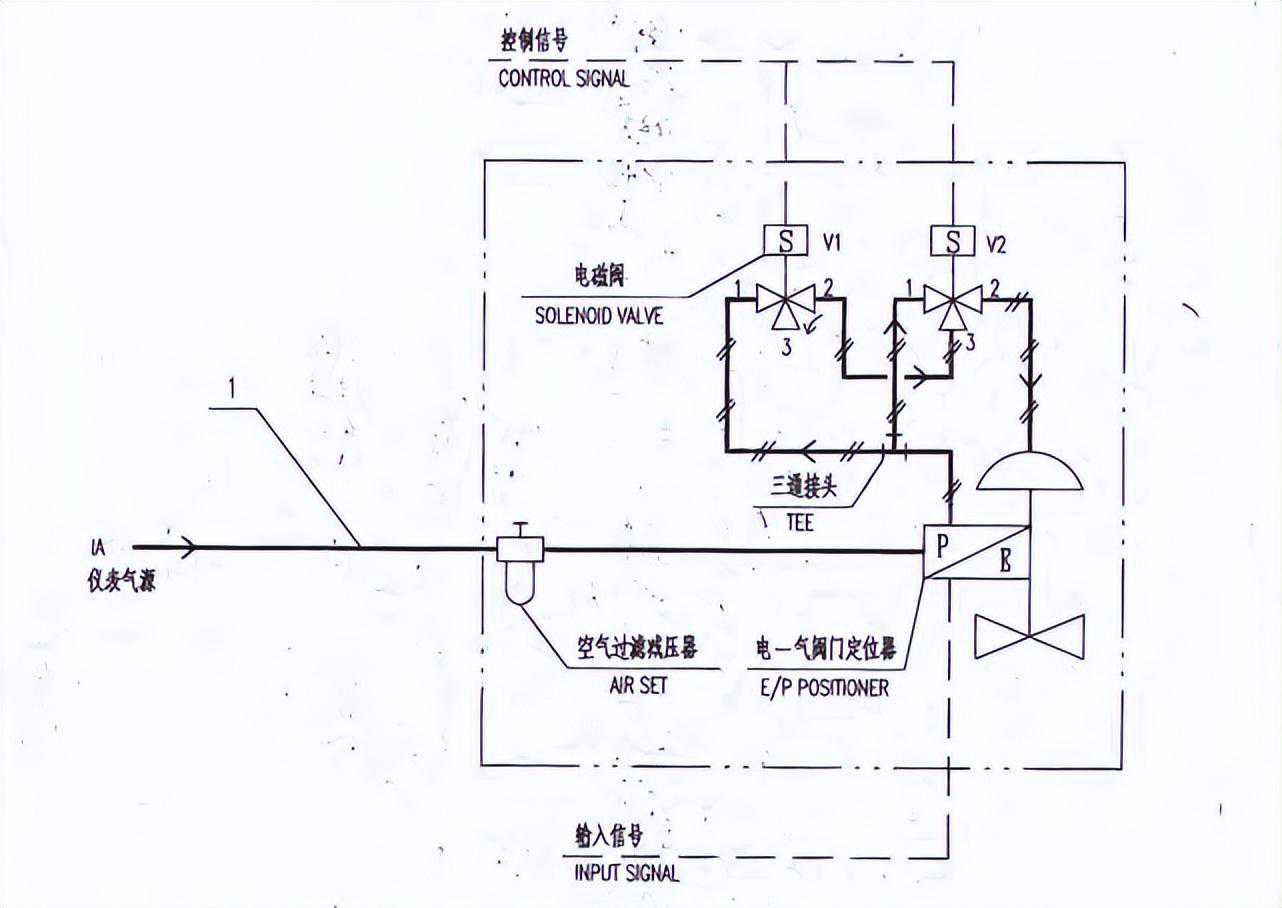

24.有电磁阀有定位器的控制阀（冗余三通电磁阀）

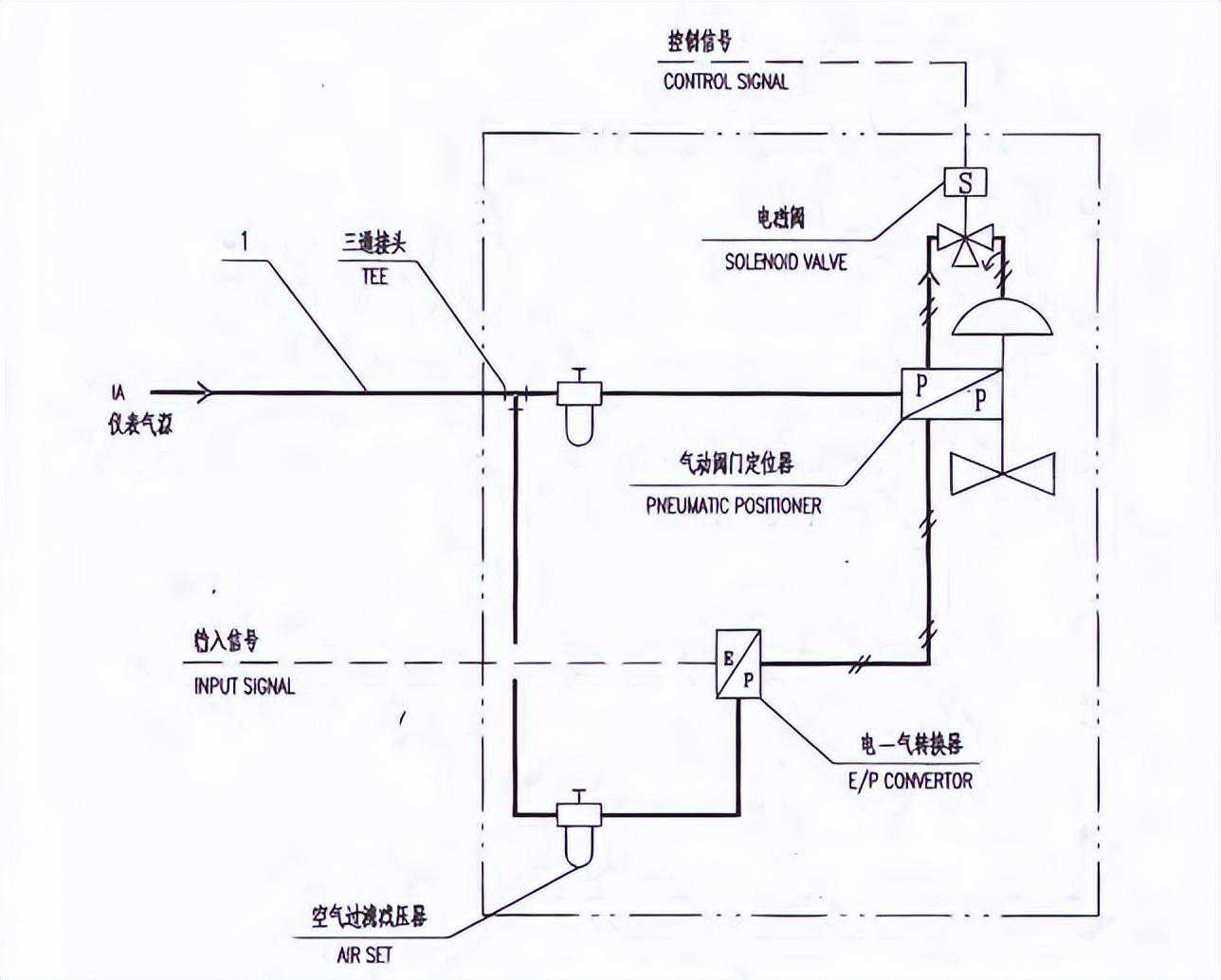

25.有电磁阀和气动定位器的控制阀（单电磁阀）

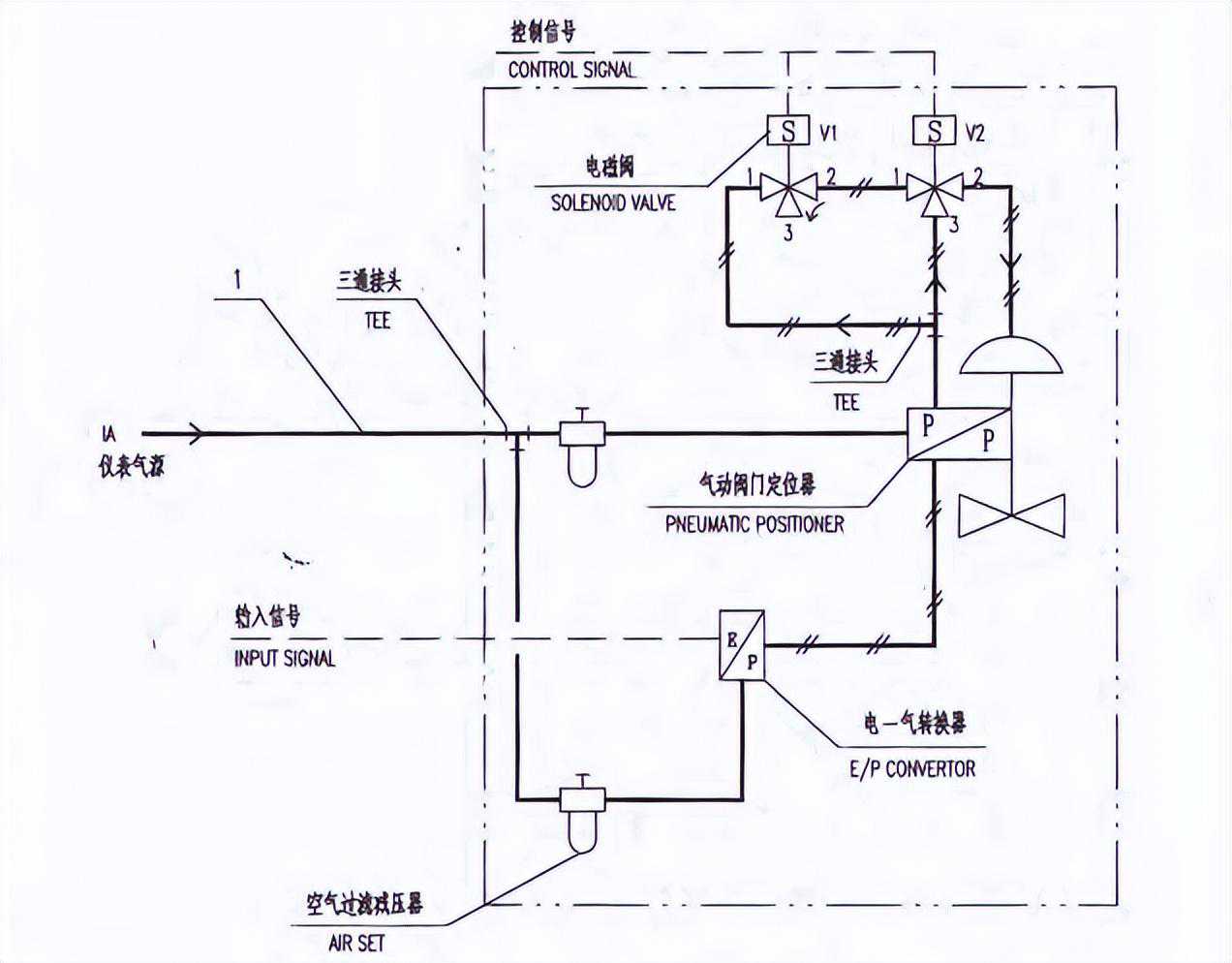

26.有电磁阀和气动定位器的控制阀（冗余双电磁阀）

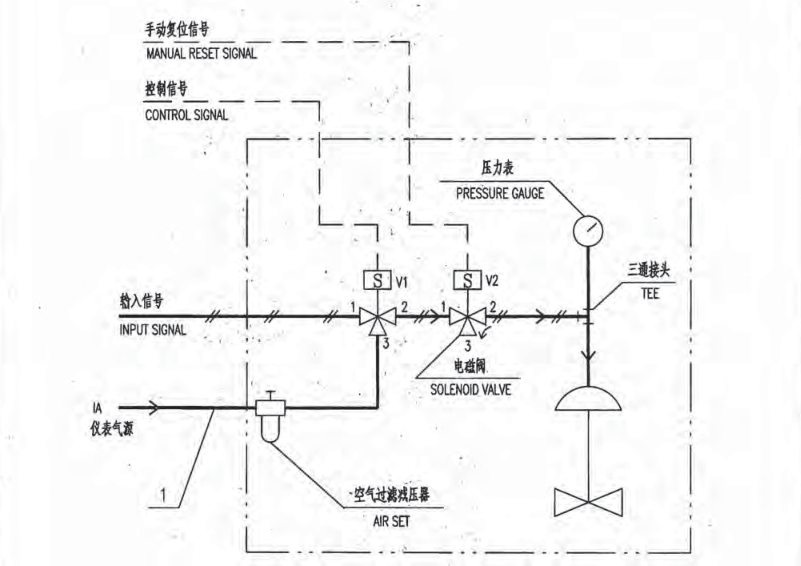

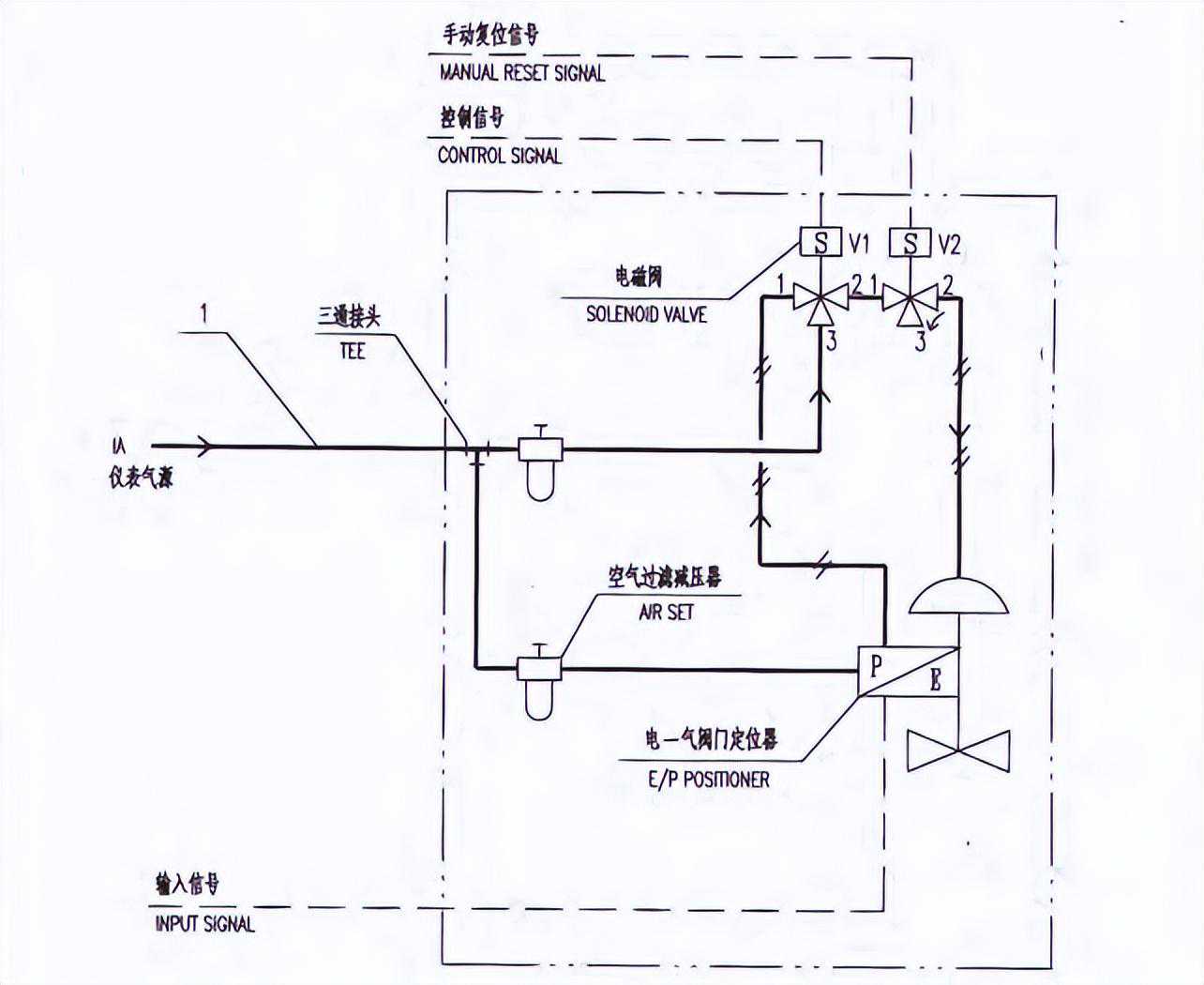

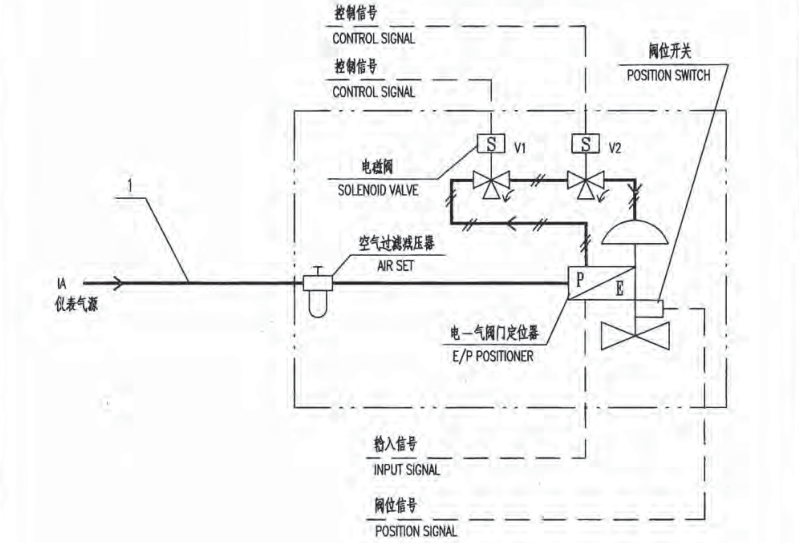

27.有两个电磁阀的控制阀（连锁安全）

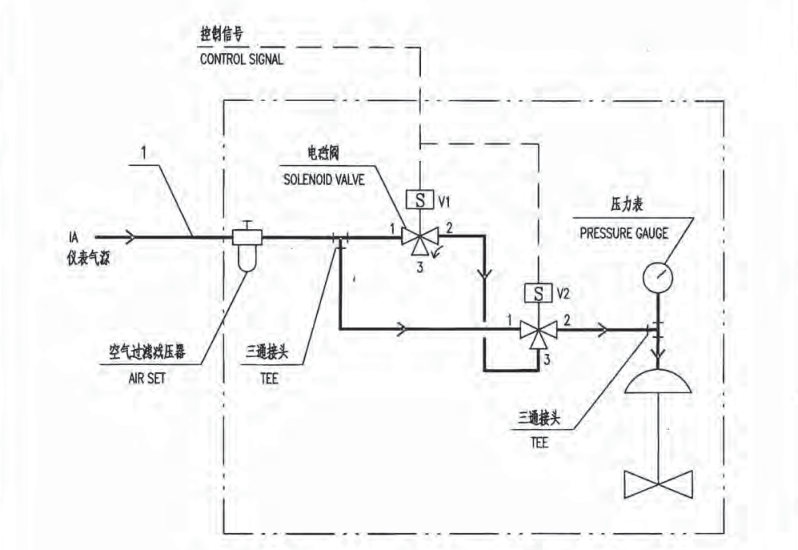

28.有两个电磁阀的控制阀（与门）

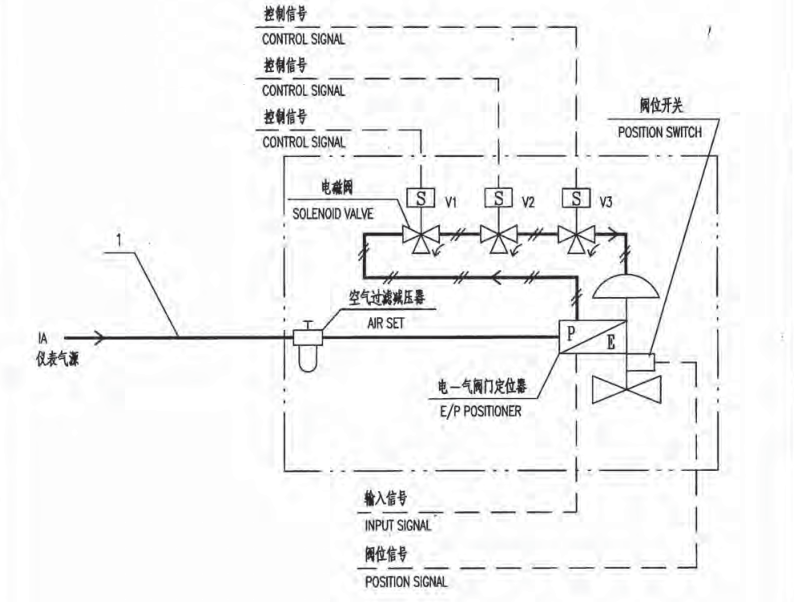

29.有三个电磁阀的控制阀（与门）

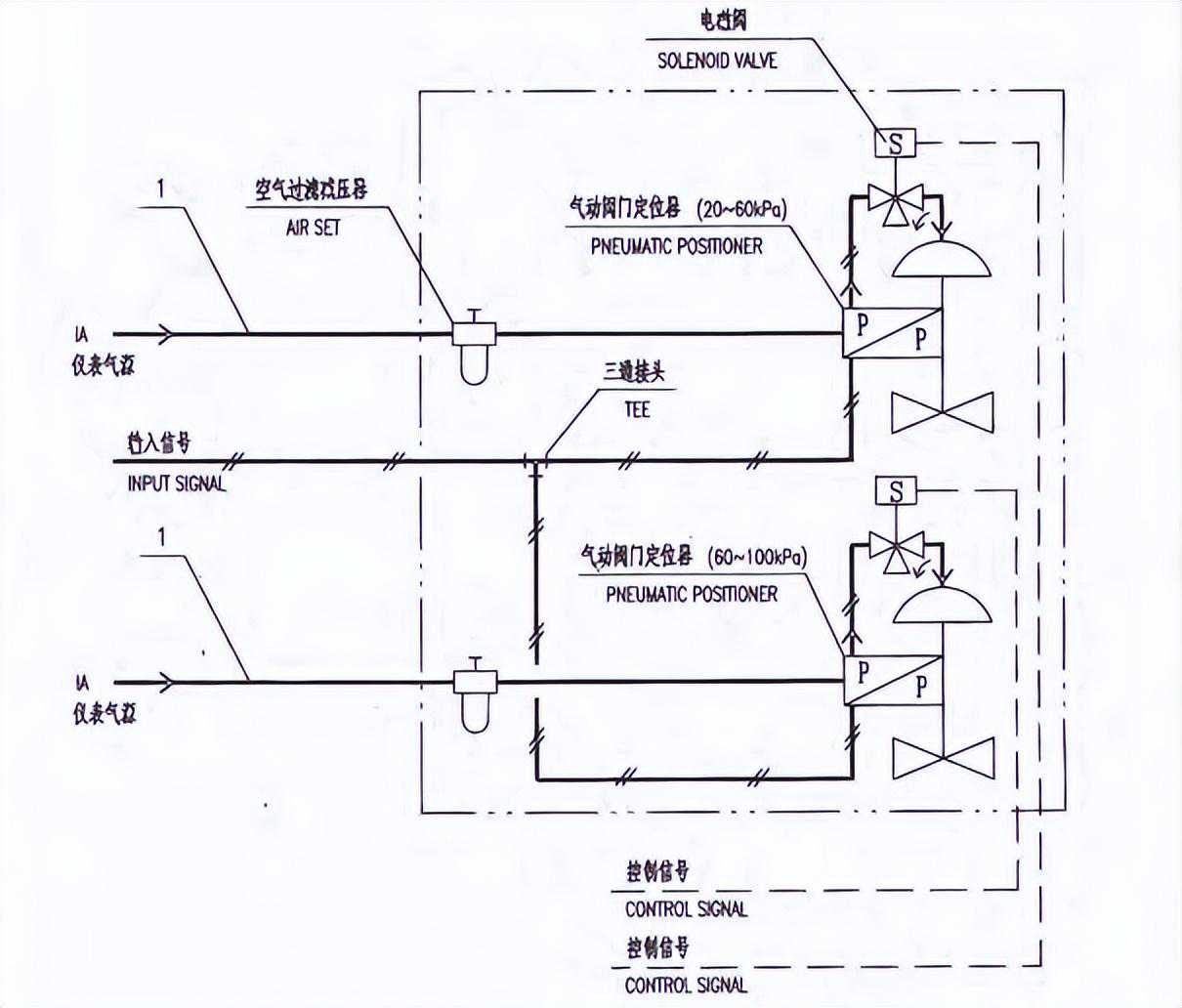

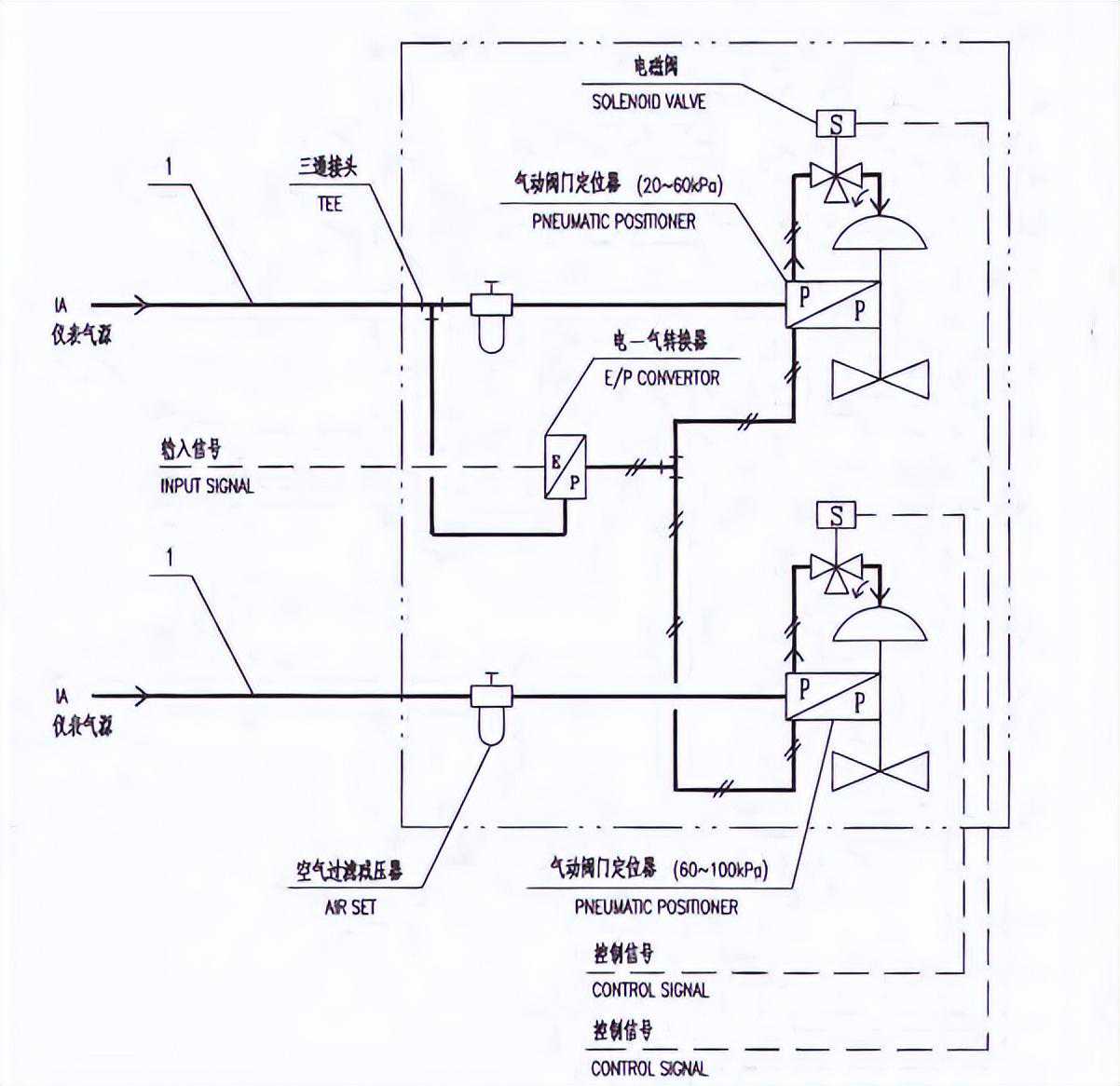

30.有电磁阀和气动阀门定位器的分程控制阀（电-气转换器）

31.有电磁阀和气动阀门定位器的分程控制阀（无电-气转换器）

32.有电磁阀和电-气阀门定位器的分程控制阀

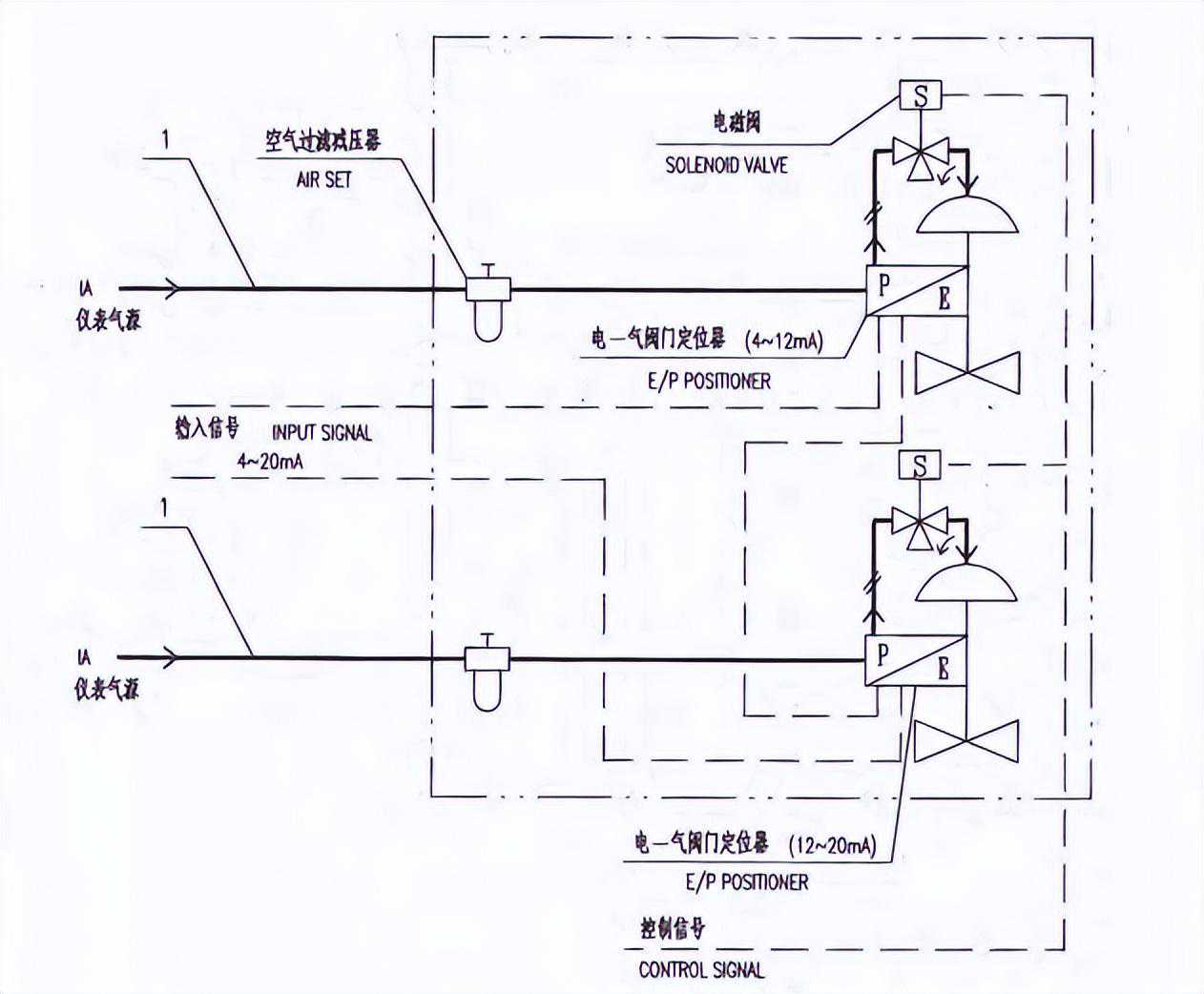

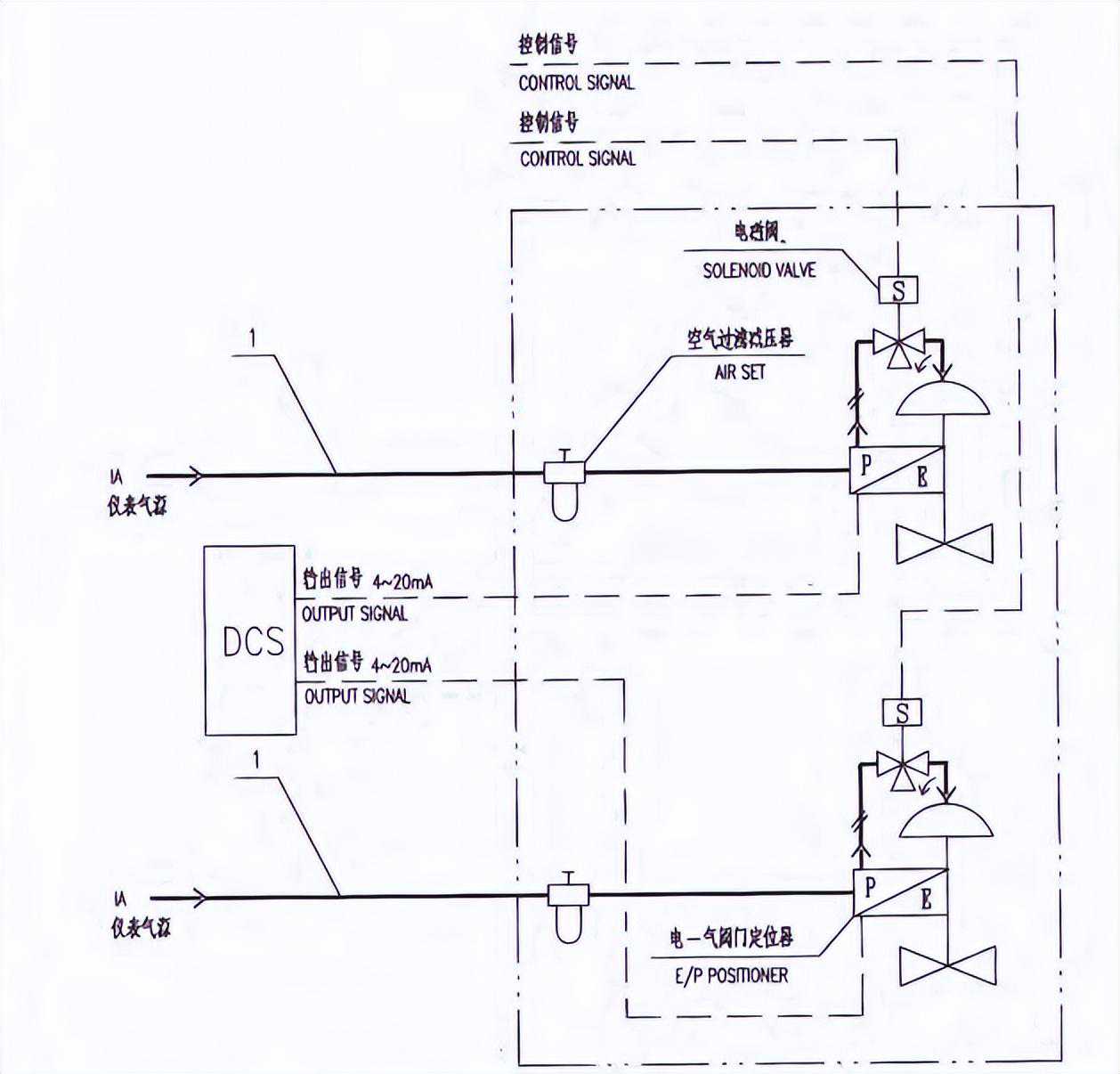

33.有电磁阀和电-气阀门定位器的分程控制阀（DCS输出4-20mA;4-20mA）

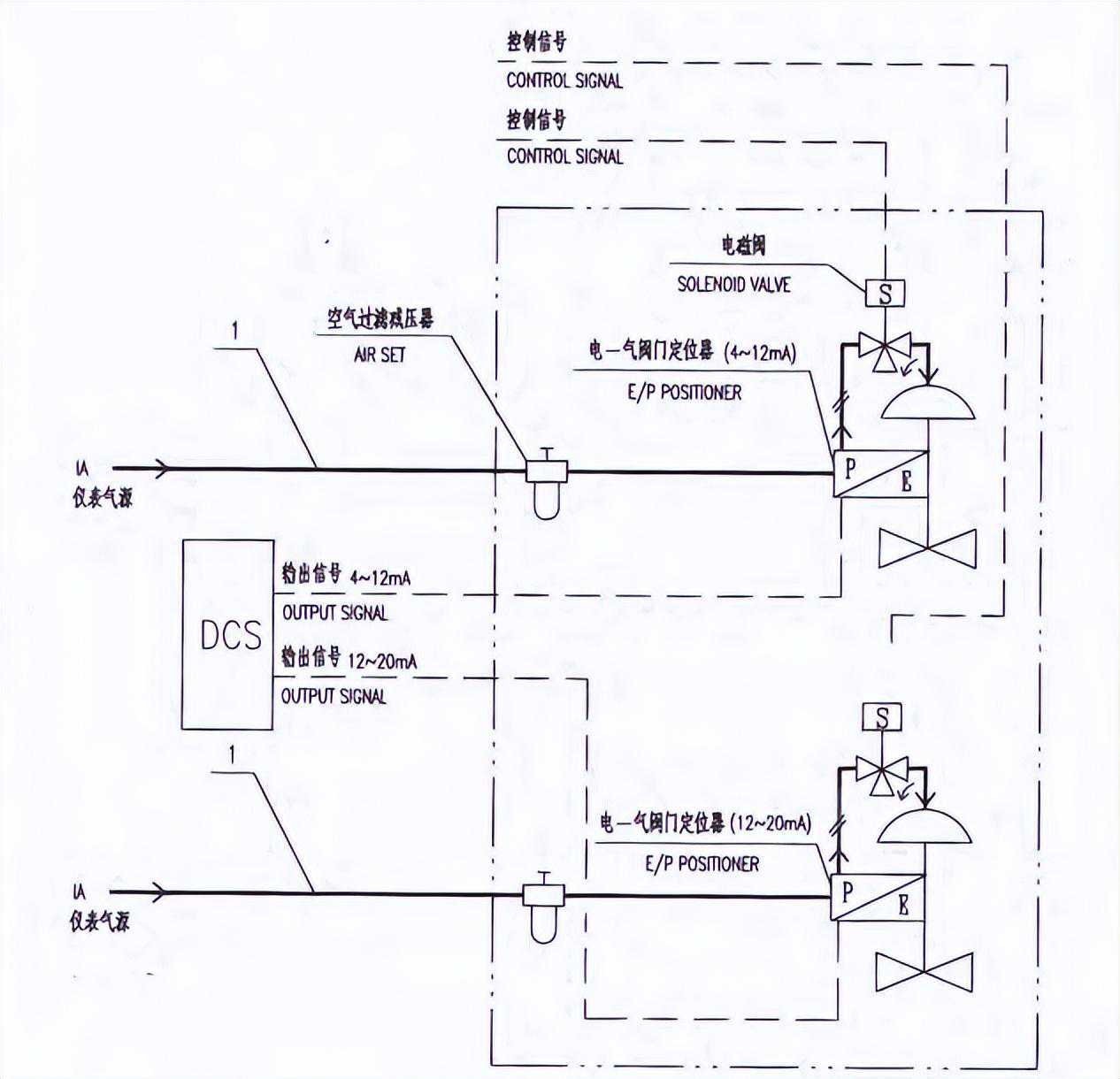

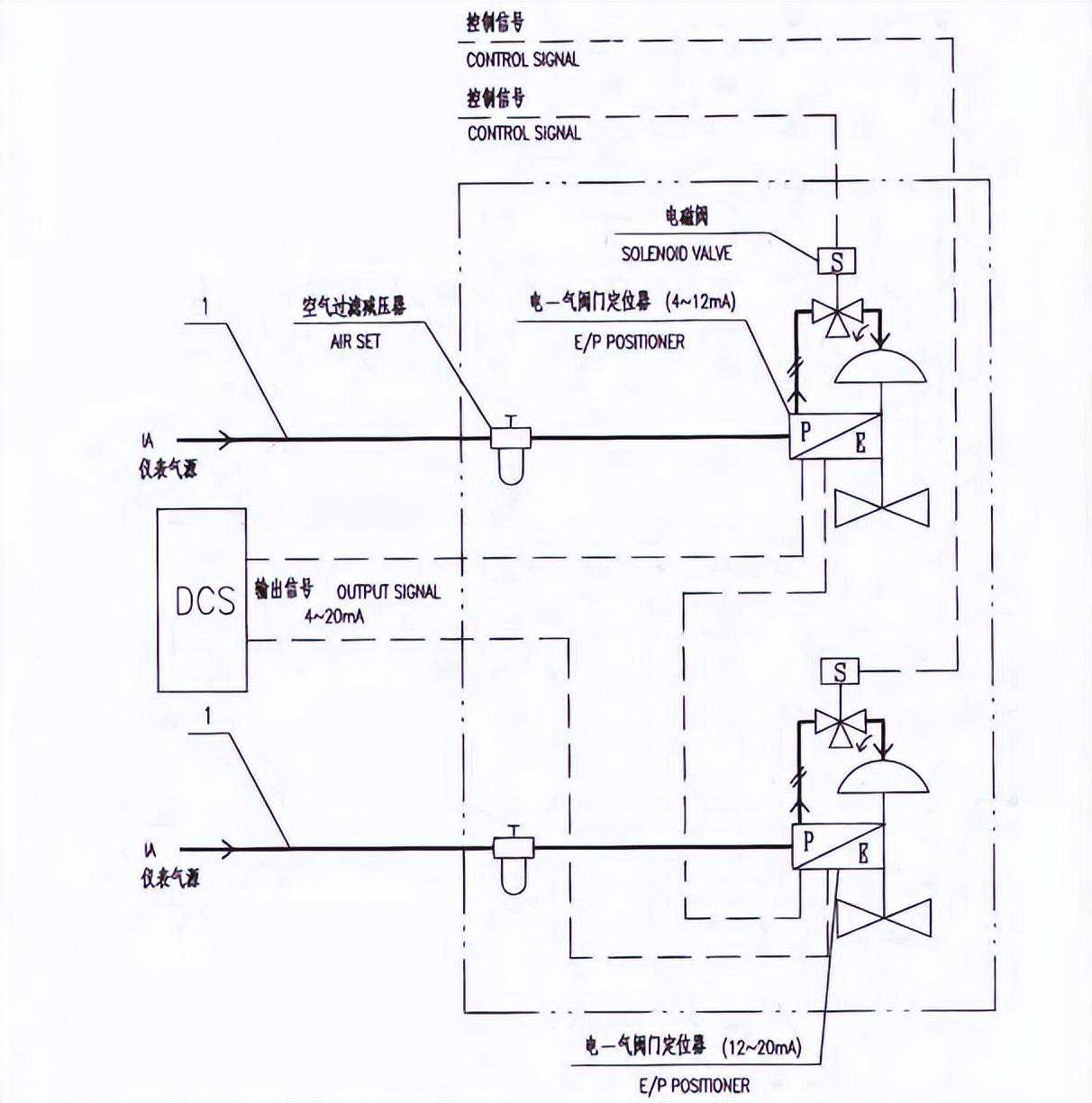

34.有电磁阀和电-气阀门定位器的分程控制阀（DCS输出4-12mA;12-20mA）

35.有电磁阀和电-气阀门定位器的分程控制阀（DCS输出4-20mA）

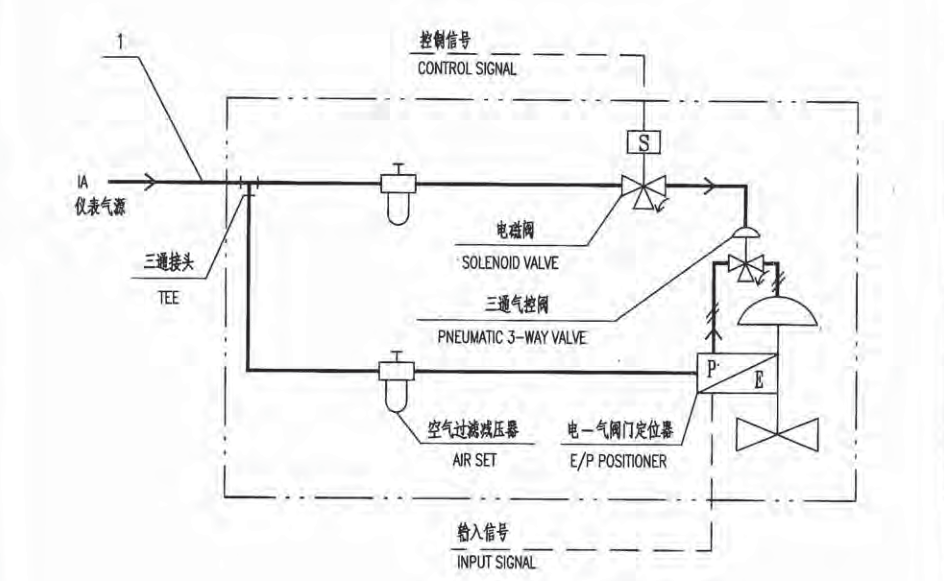

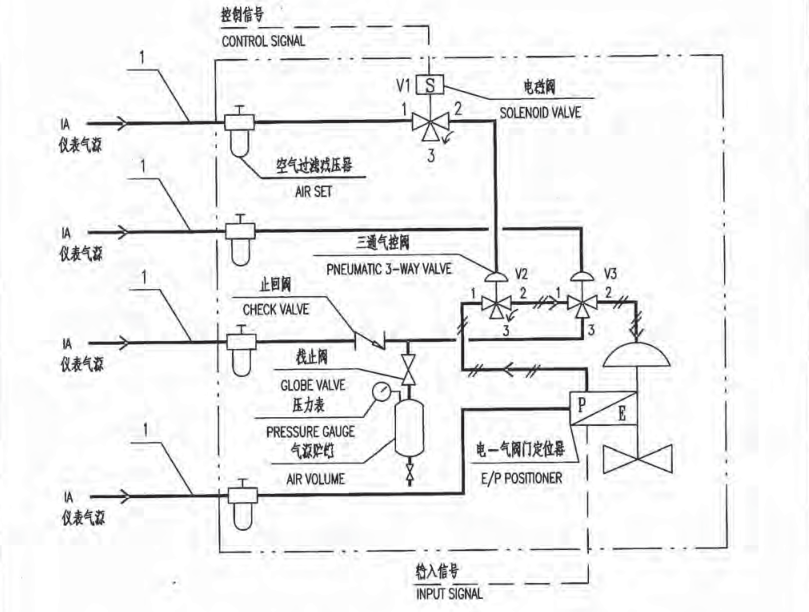

36.有电磁阀和气动三通阀的控制阀

37.有电磁阀和气源储罐的控制阀

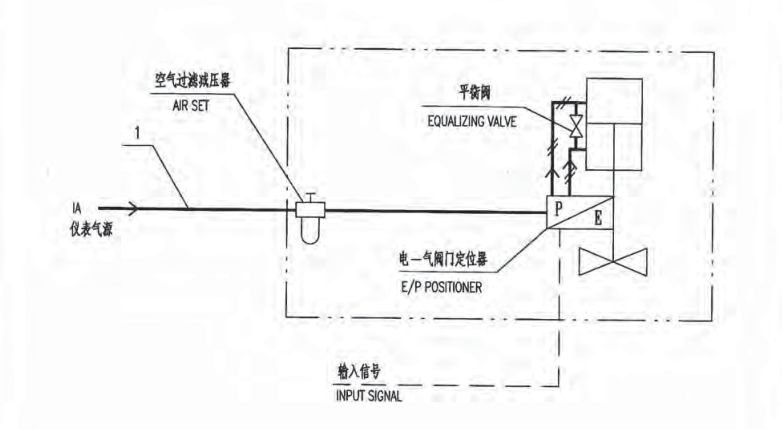

38.双作用执行机构控制阀（电-气阀门定位器）

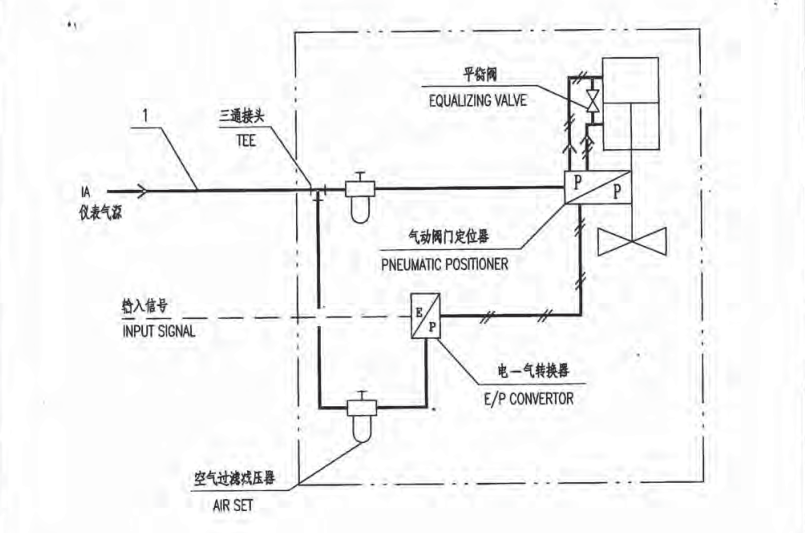

39.双作用执行机构控制阀（电-气转换器、气动阀门定位器）

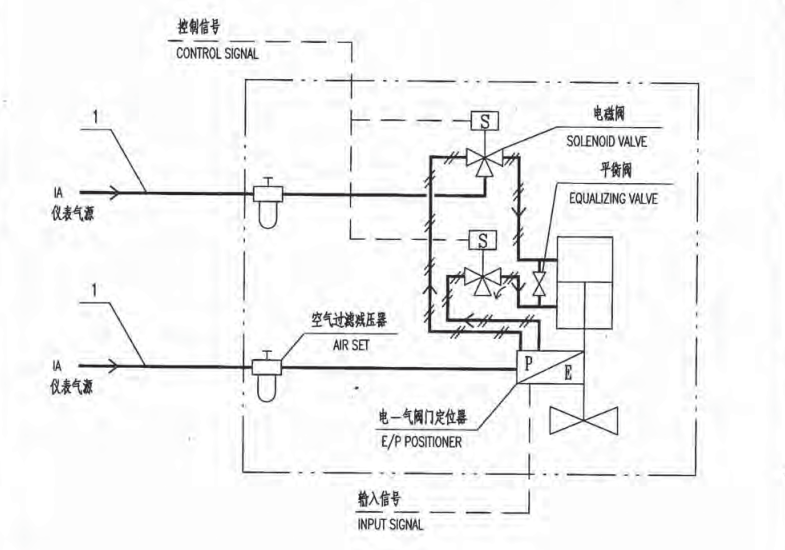

40.双作用执行机构控制阀（电磁阀）

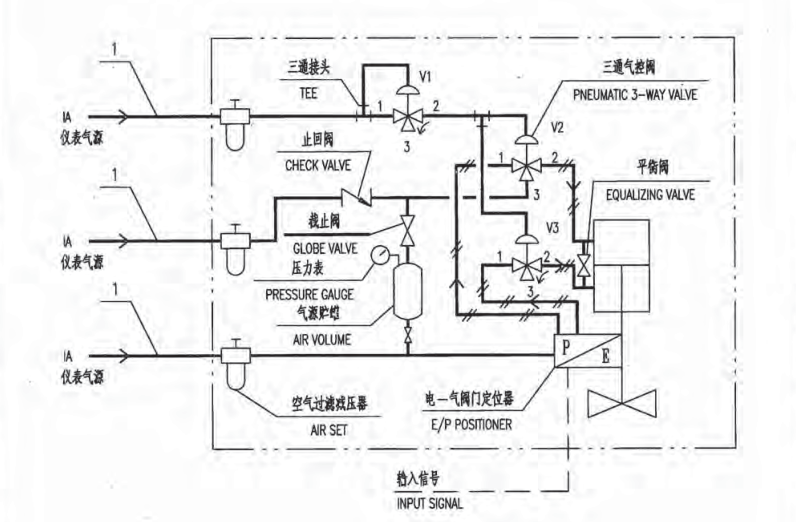

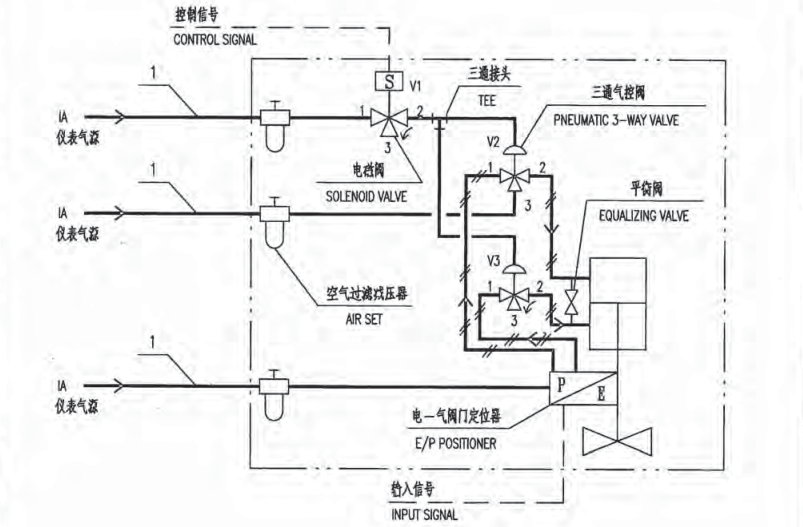

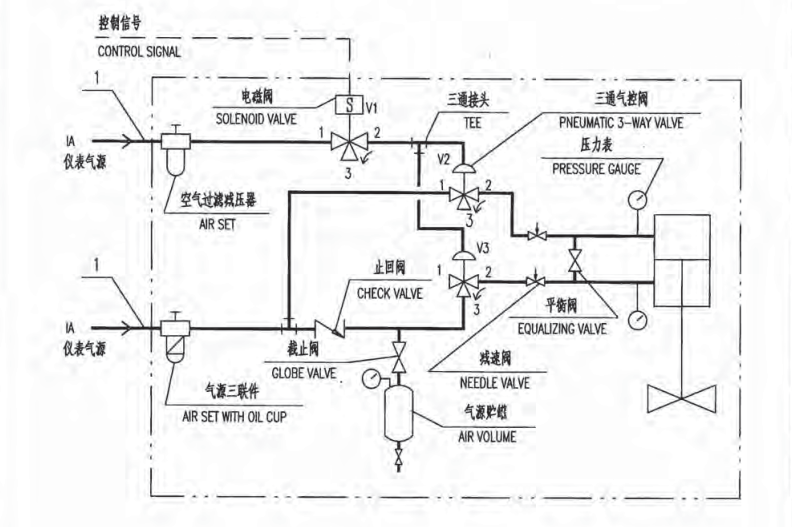

41.双作用执行机构控制阀（电磁阀、三通气控阀）

42.双作用执行机构控制阀（气源储罐）

43.双作用执行机构的控制阀（一路为恒压源）

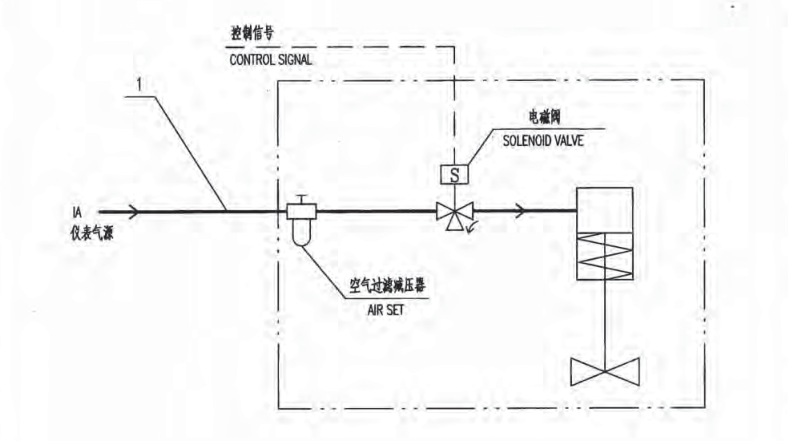

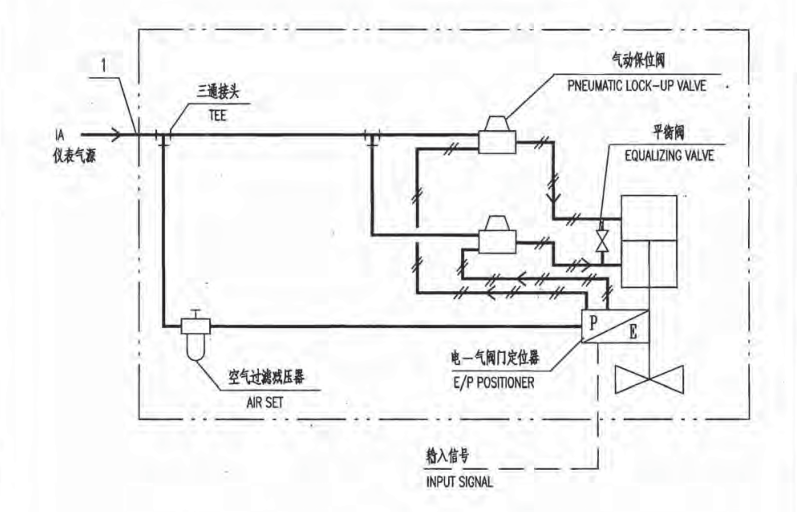

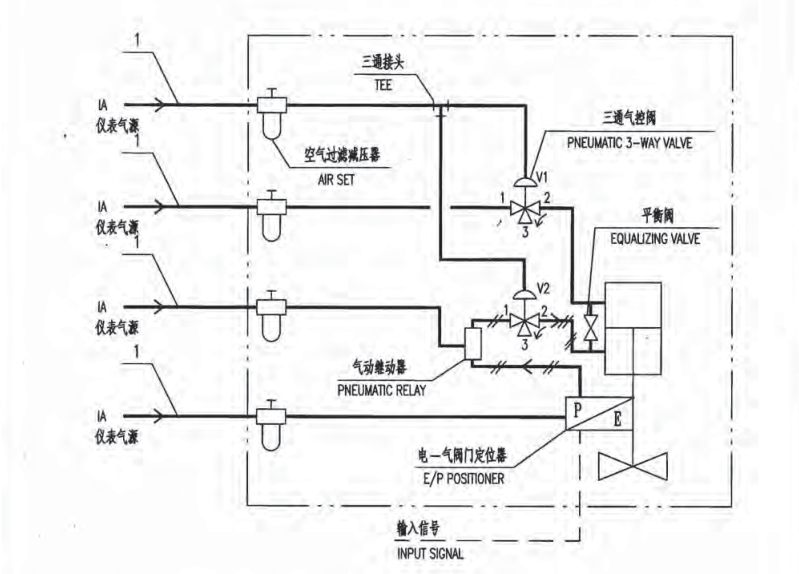

44.双作用执行机构的控制阀（气动保位阀）

45.单作用执行机构的切断阀

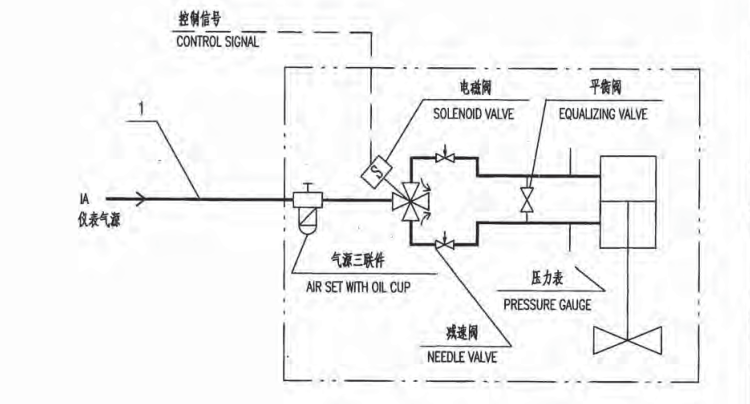

46.双作用执行机构的切断阀（四通电磁阀）

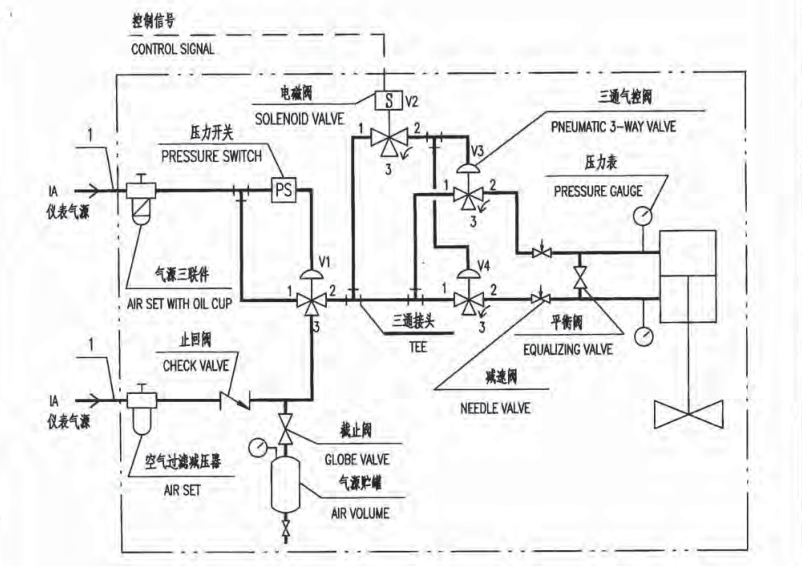

47.双作用执行机构的切断阀（气源储罐、四通电磁阀）

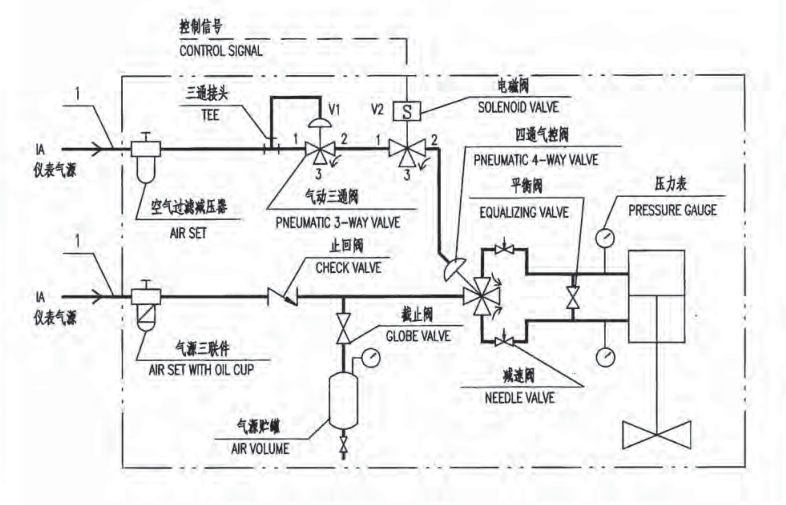

48.双作用执行机构的切断阀（气源储罐、三通电磁阀）

49.双作用执行机构的切断阀（气源储罐、压力开关）

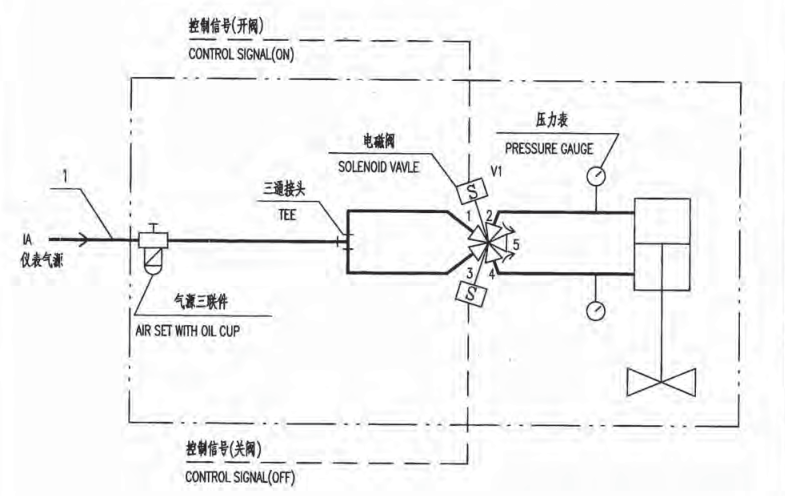

50.双作用执行机构的切断阀（双电控五通电磁阀）
