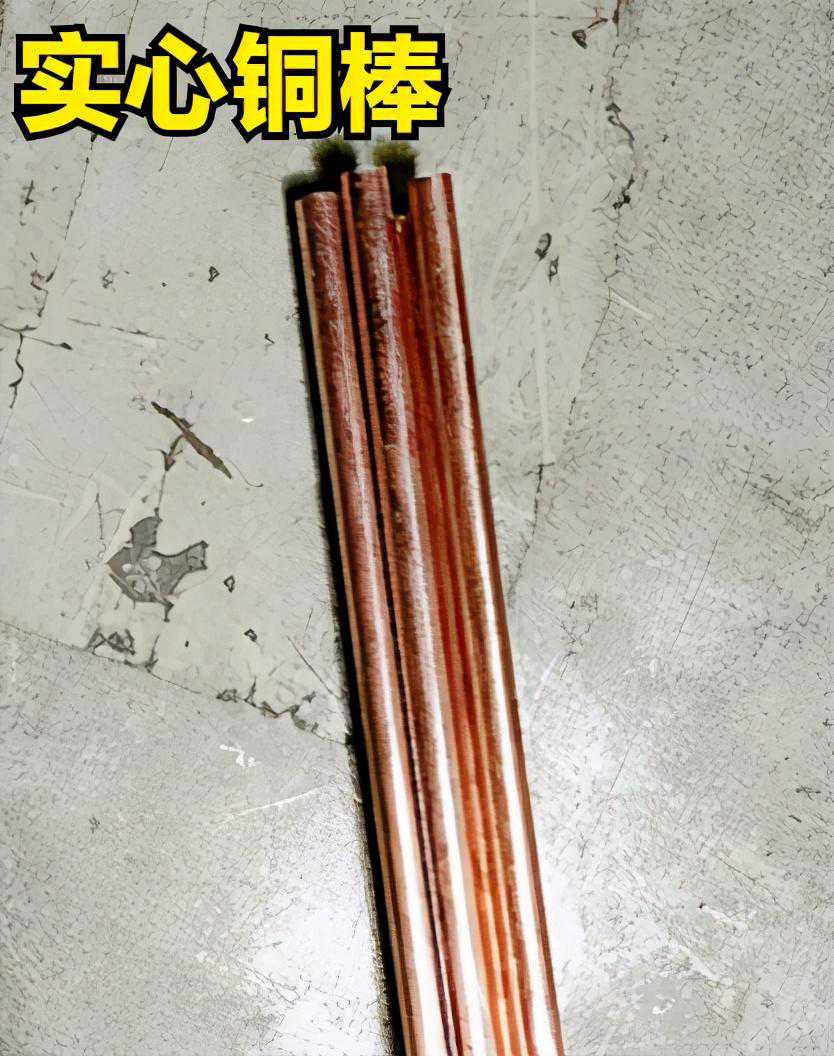

在配电室的10kV开关柜，经常多台柜并列放置，每台柜电气控制回均需要直流（交流）220V或110V电源，还有100V电压，信号线等，为了接线方便，我们在开关柜柜顶设置小母线，就是我们叫的柜顶小母线。小母线通常为直径6mm的实心铜棒，铜棒上套热塑套管，铜棒用大端子排的端子夹夹着，柜子并柜后铜棒也连通起来。每台柜根据图纸需要从柜顶引下来需要的电源或引出的信号线。通常我们设置的是控制电源+KM,-KM，保护电源+HM,-HM，电压小母线YMa,YMb,YMc,YMl,YMN.,加热照明电源L,N，其它信号线根据设计图纸决定是否安装。
大端子数量可以根据图纸实际需要的小母线数量来决定。但在设计时也要考虑柜顶安装的位置，如果小母线数量多但安装位置不够，有两种方案可以实现，一是采用双层设计，这方案安装有点麻烦，需要改柜顶盖板高度，二是采用6平方的软铜线代替铜棒。
下图为夹铜棒的端子图片。仅供参考
