教你快速做电柜——电柜的种类及应用

admin 2025-05-28 44 阅读

配电柜（箱）分动力配电柜（箱）和照明配电柜（箱）、计量柜（箱），是配电系统的末级设备。配电柜是电动机控制中心的统称。常用的具体尺寸是（1）800×600×2200，（2）800×800×2200，（3）1000×800×2200。

GCS柜：

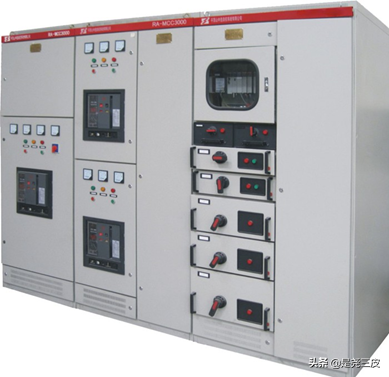

GCS柜

1:主架构采用8MF型开口型钢，型钢侧面分别有模数为20mm和100mm的直径9.2mm的安装孔

2:装置的各功能室相互隔离，其隔室分为功能单元室、母线室、电缆室。各室的作用相互独立。

3:水平主母线采用柜后平置式排列方式，以增强母线抗电动力的能力

电缆隔室的设计使电缆上下进出均十分方便

功能单元

抽屉层高的模数为160mm,单元回路额定电流400A及以下

装置适用于发电厂、石油、化工、冶金、纺织、高层建筑等行业的配电系统。

GCK柜：

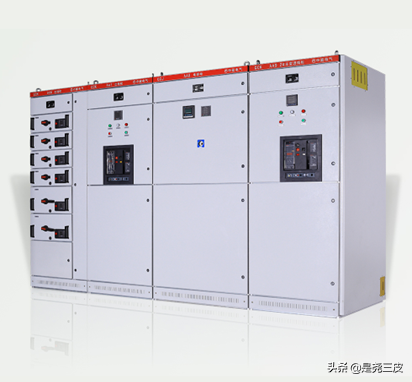

GCK柜

功能单元

抽屉层高的模数为200mm

广泛应用于发电厂，变电所，工矿企业和高层建筑的动力配电中心PC和电动机控制中心MCC。

MNS柜：

MNS柜

1：柜体基本结构是由C型型材装配组成。C型型材是以E=25mm为模数安装孔的钢板弯制而成

2：抽出式MCC柜内分为三个隔室，其隔室分为功能单元室(柜前左边)、母线室（柜后部）、电缆室(柜前右边)。由于水平母线隔室在后面，所以又可做成双面柜。

广泛用于发电厂、变电站、工矿企业、大楼宾馆、市政建设等各种低压配电系统。

GGD柜：

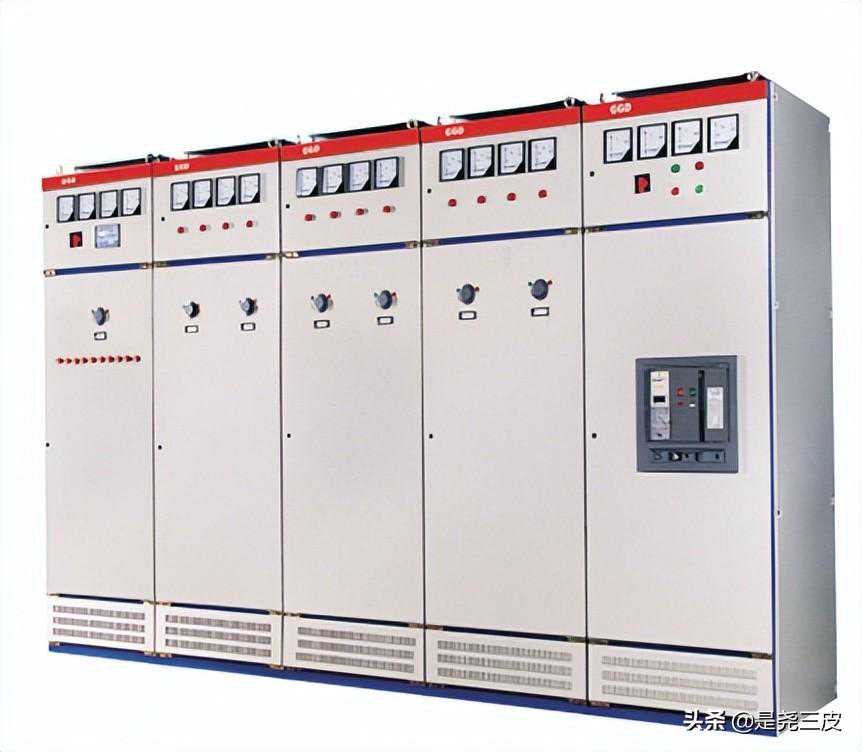

GGD柜

GGD型交流低压配电柜适用于发电厂、变电站、工矿企业等电力用户的交流50HZ，额定工作电压380V，额定工作电流至3150A的配电系统，做为动力、照明及配电设备的电能转换、分配与控制之用。

产品具有分断能力高，动热稳定性好，电气方案灵活、组合方便，系列性、实用性强，结构新颖、防护等级高等特点。可作为低压成套开关设备的更新换代产品使用。

PGL柜：

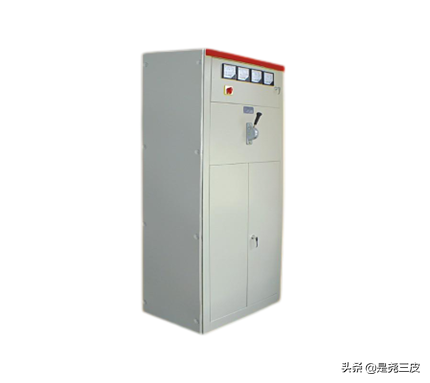

PGL柜

PGL型交流低压配电柜适用于发电厂、变电所、工矿企业等电力用户作为交流50Hz，额定工作电压380V，额定电流至2500A的配电系统中作为动力，照明及配电设备的电能转换、分配与控制之用。该产品分断能力高，额定短时耐受电流达50kA。

主要技术参数：

额定电压：AC380V

额定分断能力：

PGL1：15KV

PGL2：30KV（均为有效值）

辅助电路额定电压：

AC220V、380V

DC110V、220V

额定电流：

2000A，2500A

威图、仿威图柜：

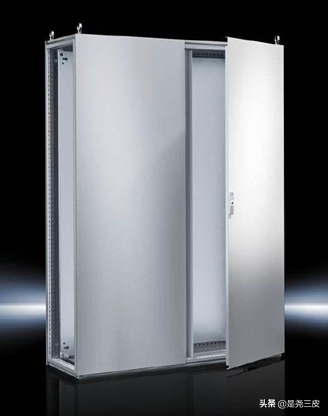

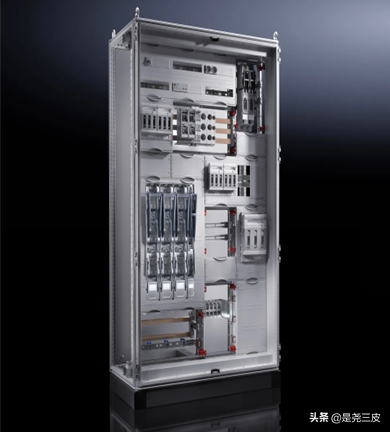

威图柜

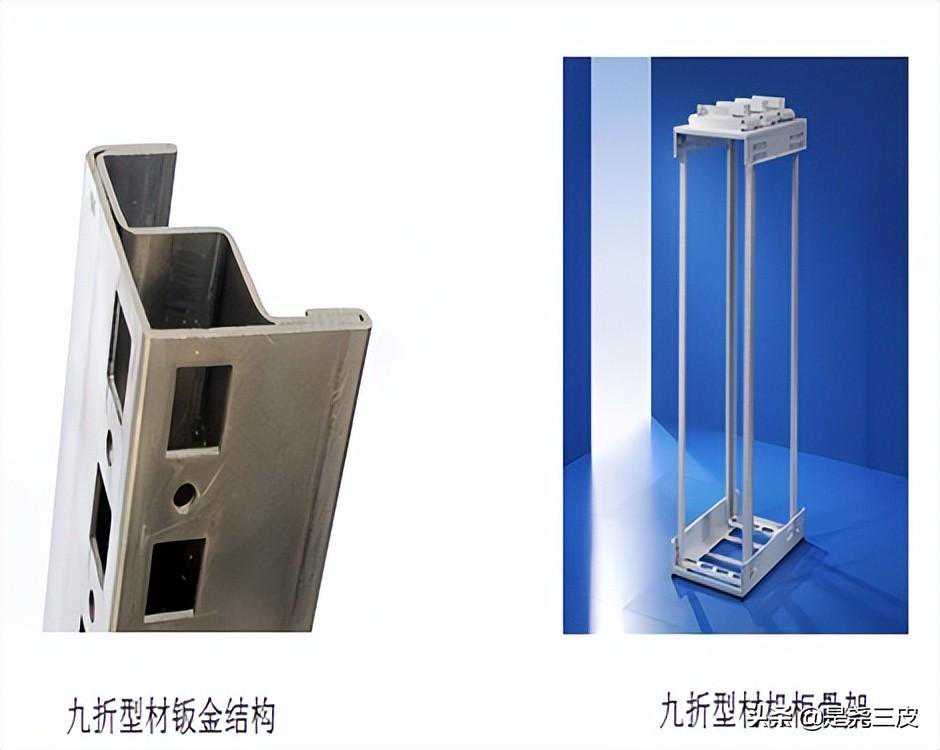

威图机柜从构造上可分为：五折型材柜，九折型材柜，十六折型材柜.

威图ES为五折型材柜，PS为九折型材柜，TS为十六折型材柜。通常来说，折弯越多，柜子骨架的承重能力就越强。但是又不能无限的折下去。九折和十六折型材均为德国威图的专利，九折型材专利在很多年前到期后，国内出现了大量的厂商去仿，称之为仿威图。十六折的专利还在保护中，但是国内还是有很多厂商在仿制，毕竟市场空间大。偶尔有被打掉的。
