一、变配电工程施工程序（选择题）
1.配电柜（开关柜）的安装程序：开箱检查→二次搬运→基础框架制作安装→柜体固定→母线连接→二次线路连接→试验调整→送电运行验收。
2.干式变压器的施工程序：开箱检查→变压器二次搬运→变压器本体安装→附件安装→变压器交接试验→送电前检查→送电运行验收。
二、防雷接地装置施工程序（选择题）
防雷接地装置的施工程序：接地体施工→接地干线施工→引下线敷设→均压环施工→接闪带（接闪杆、接闪网）施工。
三、配电柜（箱）、控制柜（箱）安装（选择题）
1、基础型钢安装后，需可靠接地。将截面不小于100mm2接地镀锌扁钢与基础槽钢焊接，每组配电柜的基础型钢不少于两处接地。
2、调整完配电柜，垂直度允许偏差不应大于1.5‰，相互间接缝不应大于2mm，成列盘面偏差不应大于5mm，柜与柜之间应用镀锌螺栓固定，且防松零件应齐全，柜体无明显缝隙。
3、柜、箱的金属框架及基础型钢应与保护导体可靠连接。对于装有电器的可开启门，门和金属框架的接地端子间应选用截面积不小于4mm2的黄绿色绝缘铜芯软导线连接，并应有标识。
四、成套配电柜检测与试验
配电柜设备安装完毕后，应进行的检测与试验：
(1)检测绝缘拉杆的绝缘电阻；检测每相导电回路的电阻；检测断路器的分、合闸时间；检测断路器主触头分、合闸的同期性；检测断路器合闸时触头的弹跳时间；检测分、合闸线圈及合闸接触器线圈的绝缘电阻和直流电阻。
(2)开关主回路的绝缘电阻测量和交流耐压试验；断路器、电容器的性能试验；断路器操作机构的动作试验；电流互感器和电压互感器的性能试验；备用自投试验；操作联动试验；避雷器试验等。
五、母线槽知识点总结（选择题）
2、支架：每节一个，距拐弯0.4~0.6m一个，不在连接处；重力150N/m设抗震支架；
3、伸缩节：超过80m，每50~60m设置一个；
4、安装前检查绝缘电阻：≥20MΩ；通电前检查：低压母线绝缘电阻≥0.5MΩ，母线接触电阻0.1Ω。
六、导管知识点总结（选择题）
1、支架:圆钢直径≥8mm，并应设置防晃支架；距离盒(箱)、分支处或端部0.3~0.5m处应设置固定支架。
2、不得熔焊的：≤2mm的钢导管，镀锌、可弯曲、柔性导管。
3、暗配深度≥15mm；穿墙套管伸出30~50mm
4、非镀锌钢导管螺纹连接：圆钢，直径≥6mm，搭接长度圆钢直径6倍。
5、镀锌钢导管：≥4mm²铜芯软导线。

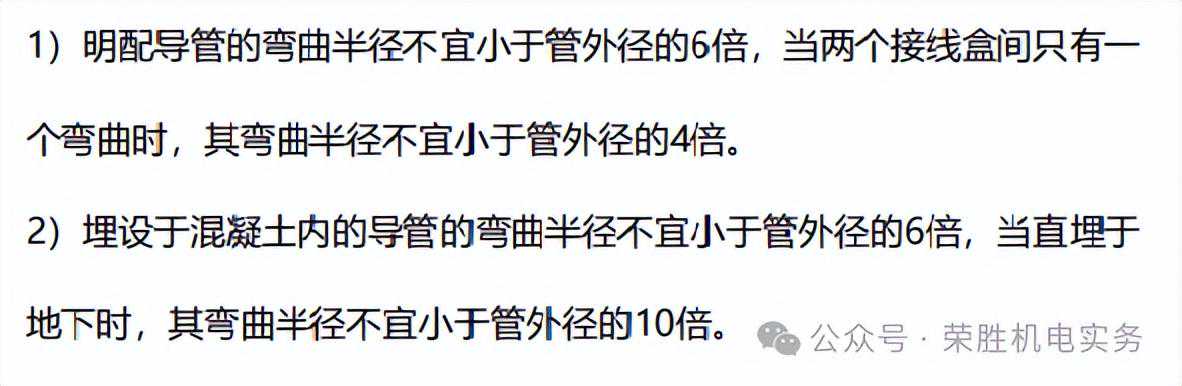

6、弯曲半径（记忆口诀：明亮混埋6460）
七、灯具固定要求（选择+案例分析小问）
（1）灯具固定应牢固可靠，在砌体和混凝土结构上严禁使用木榫、尼龙塞或塑料塞固定；检查时按每检验批的灯具数量抽查5％且不得少于1套。
（2）质量大于10kg的灯具、固定装置及悬吊装置应按灯具重量的5倍恒定均布载荷做强度试验，且持续时间不得少于15min。施工或强度试验时观察检查，查阅灯具固定装置及悬吊装置的载荷强度试验记录；应全数检查。
八、防触电保护灯具的类型及接线要求（选择+案例分析小问）
（1）Ⅰ类灯具的防触电保护不仅依靠基本绝缘，还需把外露可导电部分连接到保护导体上，因此Ⅰ类灯具外露可导电部分必须采用铜芯软导线与保护导体可靠连接，连接处应设置接地标识；铜芯软导线（接地线）的截面应与进入灯具的电源线截面相同，导线间的连接应采用导线连接器或缠绕搪锡连接。
（2）Ⅱ类灯具的防触电保护不仅依靠基本绝缘，还具有双重绝缘或加强绝缘，因此Ⅱ类灯具外壳不需要与保护导体连接。
（3）Ⅲ类灯具的防触电保护是依靠安全特低电压，电源电压不超过交流50V，采用隔离变压器供电，并且其内部不会产生高于安全特低电压的灯具。因此Ⅲ类灯具的外壳不许与保护导体连接。

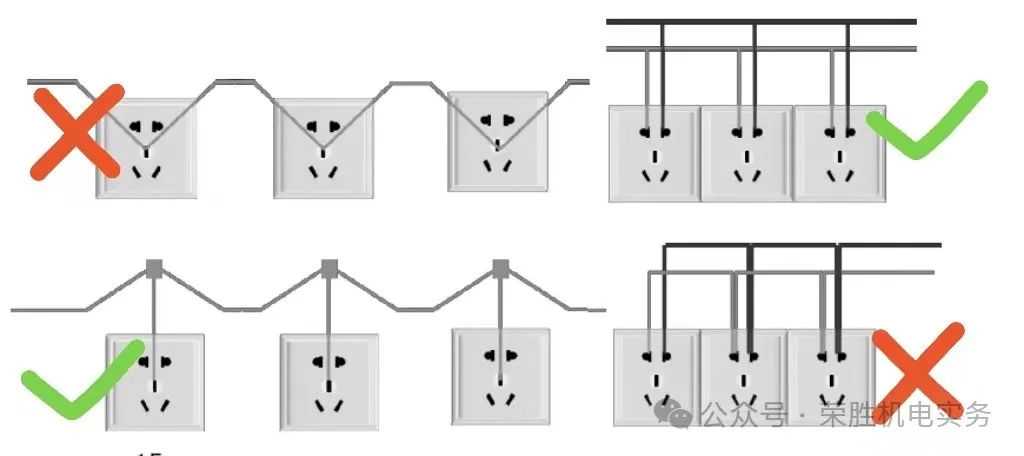

九、插座接线要求（重点）
保护接地线(PE)在插座之间不得串联连接。相线(L)与中性线(N)不应利用插座本体的接线端子转接供电。
十、电气设备试验和试运行（选择+案例分析小问）
（1）电气设备试验试运行前，相关电气设备和线路应按照规范的规定进行试验并合格，设备电源电压正常。
（2）电动机试通电时，应检查转向和机械转动情况，电动机试运行应符合下列规定：
①空载试运行时间宜为2h，机身和轴承的温升、电压和电流等应符合建筑设备或工艺装置的空载状态运行要求，并应记录电流、电压、温度、运行时间等有关数据。
②空载状态下可启动次数及间隔时间应符合产品技术文件的要求。无要求时，连续启动2次的时间间隔不应小于5min，并应在电动机冷却至常温下进行再次启动。
十一、降低接地电阻值的施工要求（案例分析小问）
当接地电阻达不到设计要求时，可采用降阻剂、换土和接地模块来降低接地电阻。
十二、引下线施工要求
接闪器与防雷引下线必须采用焊接或卡接器连接，防雷引下线与接地装置必须采用焊接或螺栓连接。
学完练一练
1、在防雷接地装置施工中，引下线敷设的紧后工作是()
A.接地体施工
B.接地干线施工
C.均压环施工
D.接闪带施工
下列关于配电装置柜体安装，说法正确的是()
A.将截面不小于100mm²接地镀锌扁钢与基础槽钢焊接
B.柜门应采用截面积≥1mm²裸铜软线与柜体连接
C.柜体安装垂直度允许偏差不应大于1.5‰
D.柜体间相互接缝不应大于2mm
E.每台柜体均应单独与基础型钢做接地保护连接
3、关于建筑电气工程母线槽施工技术要求，说法正确的有()
A.室内配电母线槽的圆钢吊架直径不得小于6mm
B.垂直敷设的母线槽，每节不得少于一个支架
C.母线槽直线敷设长度超过80m，每50~60m宜设置伸缩节
D.母线槽不宜安装在水管的正上方
E.母线槽全长与保护导体可靠连接不应少于2处
4、关于建筑照明工程中灯具的固定符合要求的是()
A.在混凝土结构上严禁用塑料塞固定灯具
的灯具固定装置应按75kg做强度试验，持续10min
C.吸顶灯的固定螺栓不应少于2个
D.引向单个灯具的绝缘铜芯导线的线芯截面不应小于1mm²
E.用钢管作灯具吊杆时，钢管壁厚不应大于1.5mm
