开关电源维修，分析电源中稳压电路原理？

开关电源是如何稳压的呢？

开关电源有24V,12V,5V,等电压，不会随电网电压波动而输出电压变动，这是因为电源芯片可以通过控制PWM占空比进行调节，那么根据什么做调整呢？

那么这个电压检测引脚FB要怎么连接呢？直接连到输出端，显示这是不可取的，电源芯片这端属于高压端，输出测属于低压端，通过变压器隔离了，低压输出端很安全，如果把FB引脚直接连到输出端，这样就不会隔离了，会有高压传入风险，如果低压侧接的是一颗CPU，当电路发生损坏，这颗CPU大概率会牺牲。

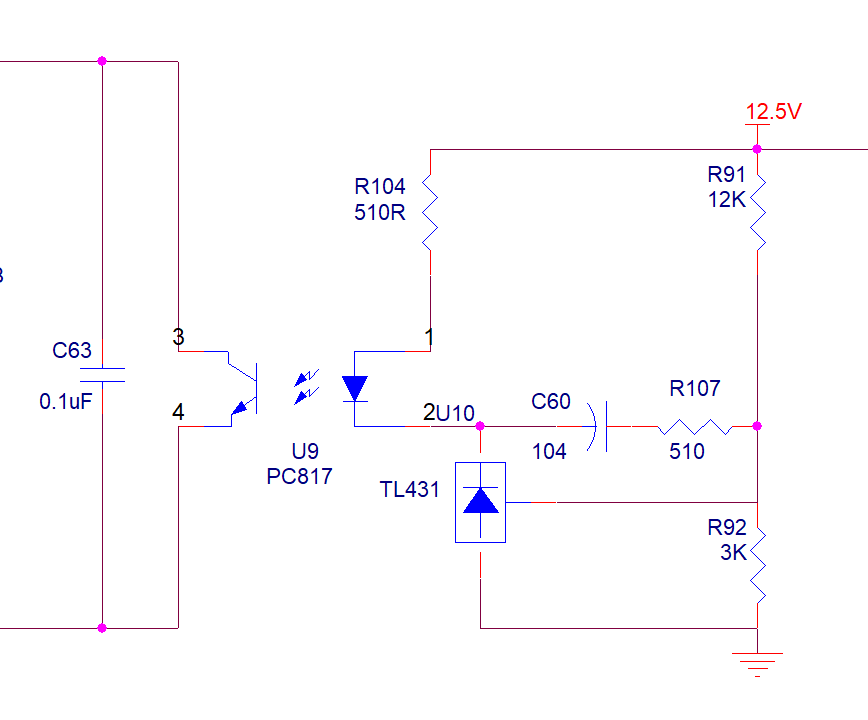

所以要加入隔离电路，光电耦合器正好适用，光电耦合器是线性的元件，当电路设计合理，输入电压等于输出电压，改变内部光敏三极管的导通，光耦内部实际是一个集电极开漏的光敏三极管，通过上拉电阻接到电源，通过控制光耦内部的LED发光强弱，内部光敏三极管集电极即可产生跟输入端相应的电压，实现了开关电源的初级和次级隔离。

那么有了隔离的光耦，还是不能正常工作的，光耦只是一个传输信号的作用，它没有检测电压的能力，谁来控制光耦内部LED的发光强度呢，还需要一个元件，TL431。

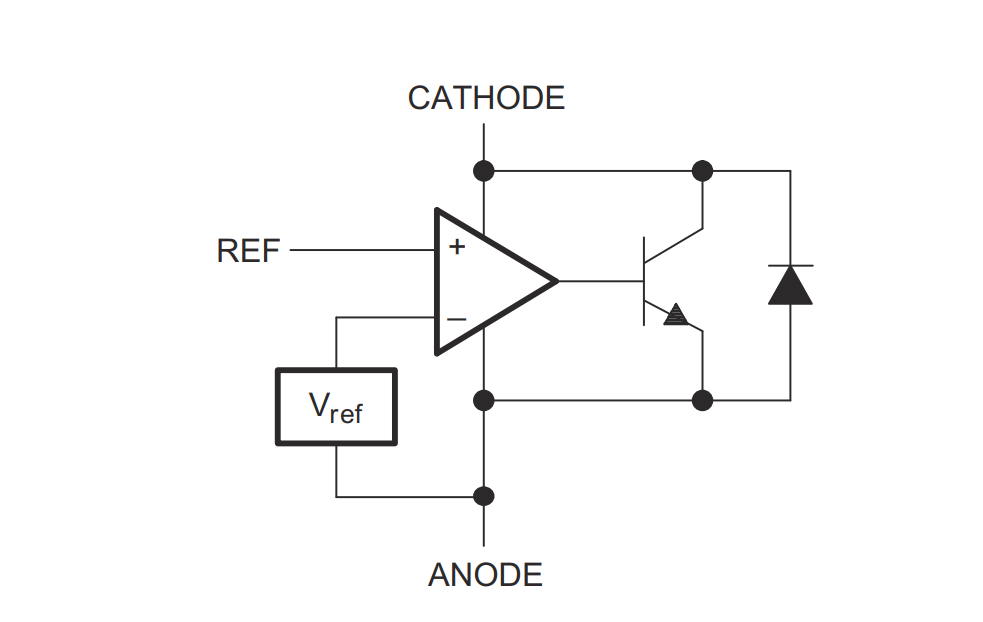

TL431器件是三端可调节并联稳压器，是一个可以调节的稳压芯片，通过REF引脚电压，TL431的C极会产生一个稳定的电压。，实际TL431内部也是一个三极管，REF电压和Vref电压比较，控制三极管的导通，就可以用TL431的C极控制光耦LED的发光强度了。

那么这个REF又是谁来控制呢，当然是电压控制，这个电压从哪里来？

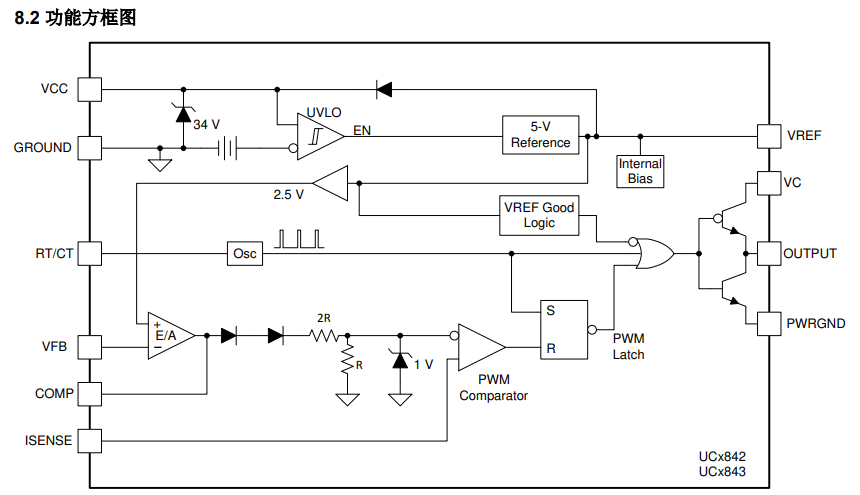

3842芯片的FB引脚内部接的是一个误差放大器，同相输入端接的是一个2.5V电压基准，FB电压和基准电压比较控制PWM，那么这个FB引脚电压要在2.5V。

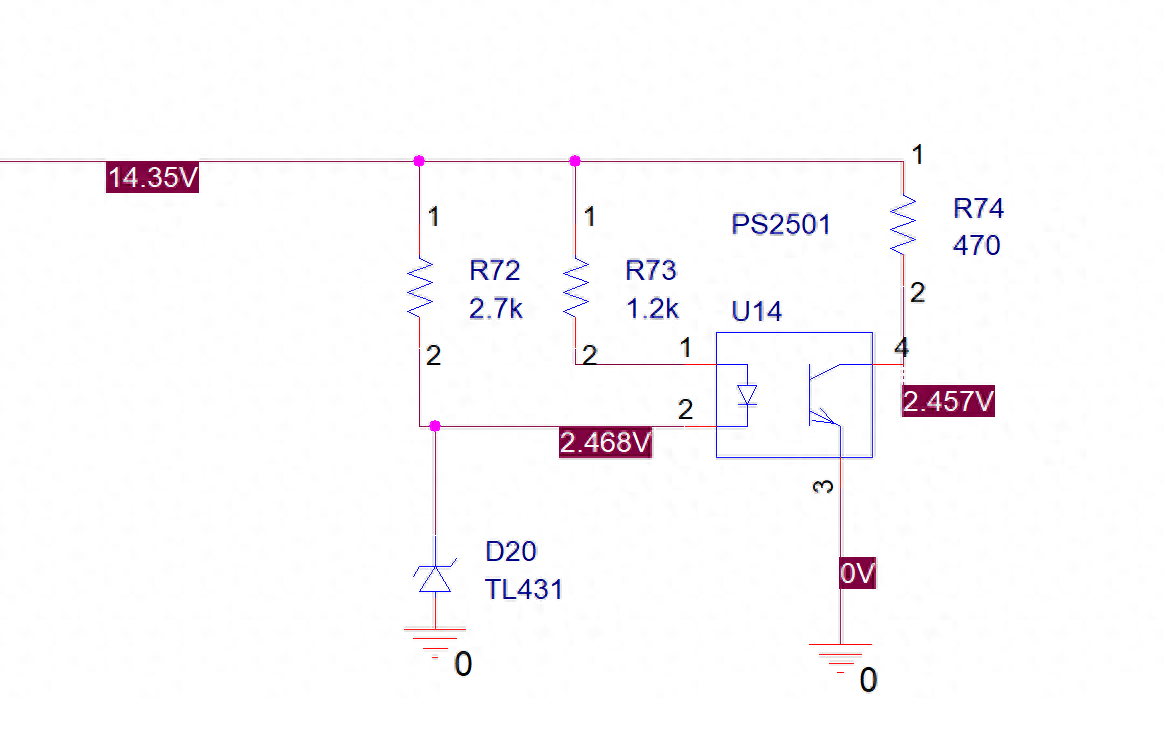

那么输出电压太高，怎么产生2.5V呢，就需要电阻进行分压，因为这里消耗的电流特别小，所以电阻分压就可以满足要求。这里的电阻是要使用精度高的电阻，精度通常是1％。

这是一个电源的稳压原理。通过分析，我们可以很好理解电源是如何稳压的，也是一环套一环，每个元件都有它的意义。

通过对电源稳压原理的分析，我们不光可以维修好电源，还能设计出一款电源。
