气动阀门控制附件基础知识

fx阀门ValveFrontlineExpress

气动阀门是一种利用压缩空气驱动的阀门，具有高效、安全、环保等优点，广泛应用于工业自动化控制系统中。气动阀门由气动执行机构，控制附件和阀门本体三部分组成，其中气动执行机构是实现阀门开关动作的部分，阀门本体则起到切断或调节介质的作用。气动阀门控制附件是指与气动阀门配套使用的辅助装置，包括定位器、电磁阀、减压阀、过滤器、放大器等。这些附件在气动阀门控制系统中起着重要的作用，如调节阀门的开关位置、保证气源质量、降低气流噪音等。现将气动附件简单介绍如下：

1.气源管

气源管是为气动仪表提供气源的管道系统，这个系统负责提供稳定的气体供应，以确保气动仪表的正常运行。

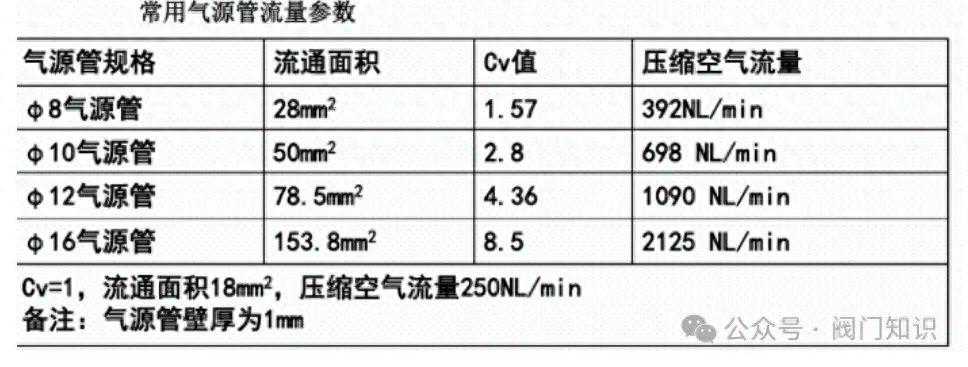

常用气源管流量参数如下：

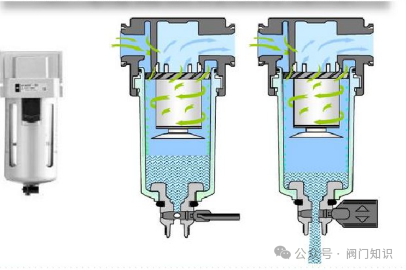

2.过滤减压阀

过滤减压阀是一种常见的气动控制元件，其主要作用是对进入阀体的气体进行过滤和减压，以保证气体的稳定性和清洁度，并满足工业生产和实验室等场合的需求。

当输入端的压力波动时，过滤减压阀会自动作出相应的调整，使波动的压力平稳地输出，达到保证压力稳定得目的。具体来说，过滤减压阀的工作原理如下：

进气口：过滤减压阀的进气口通常是一个管道或者孔洞，用于将高压气体引入阀体。

过滤器：进入阀体的气体首先经过过滤器，通过这个过程，阀门的出口被防止进入杂质和粉尘。过滤器通常是由一个或多个过滤网组成，用于过滤掉气体中的杂质和粒子，并保证气体的清洁度。

减压器：过滤器过滤后的气体通过减压器，气体压力被降至所需的工作压力。减压器通常采用弹簧或膜片作为控制元件，与进气口相连，在气体压力达到设定值时会自动打开或关闭，从而控制气体压力的大小。

出气口：经过过滤器和减压器后的气体通过出口管道排放，供给所需的设备或工作场合使用。

在以上过程中，过滤和减压是两个独立但紧密相关的步骤，是保证过滤减压阀正常工作的关键。

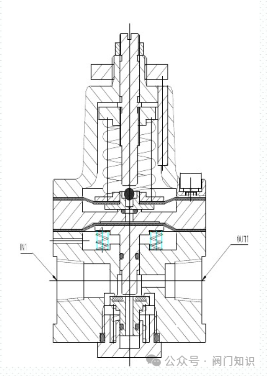

3.气动放大器

气动放大器是一种利用气体流动产生的压力差来放大输入的气动信号的装置。其工作原理主要基于封闭室式原理，即通过引入压缩空气到封闭的房间中，然后通过控制阀门的开闭来改变房间的容积，进而放大输入的气动信号。

当输入气动信号进入气动放大器时，它会使得放大器内部的阀门发生动作，改变气路的通断情况。这样，压缩空气就会根据输入信号的大小和方向进入或排出放大器的不同房间或气室，从而形成不同的输出气动信号。

具体来说，当输入信号增大时，气动放大器会通过打开阀门，使得房间容积增大，进而增大输出气动信号；当输入信号减小时，气动放大器会通过关闭阀门，使得房间容积减小，进而减小输出气动信号。通过这样的方式，输入的微弱气动信号可以被放大器放大成较强的气动信号。

此外，气动放大器还可以用来提高执行机构的动作速度和减小远距离传送压力信号的时间滞后。由于其广泛的应用领域，气动放大器已成为气动控制系统、仪器仪表等领域的重要组件之一。

4.保位阀/闭锁阀

气动保位阀和闭锁阀是气动控制系统中重要的组成部分，用于控制气体的流动和压力。本文将详细介绍气动保位阀和闭锁阀的工作原理，主要包含以下几个方面：

压力感知

气动保位阀和闭锁阀通常装有感应压力变化的传感器或开关。当气体的压力超过或低于预定值时，传感器会发出信号，触发后续的动作。

阀芯动作

当压力传感器的信号触发阀芯动作时，气动保位阀或闭锁阀的控制阀会根据接收到的信号调整内部的气体流动。这个动作会改变气体进入或流出阀体的通道大小，从而调节系统的压力。

锁定/解锁

气动保位阀在感受到超过预定压力的信号后，会通过内部机构将阀门锁定在某个位置，防止因压力波动导致的阀门误动。而闭锁阀则会在感受到压力信号后，迅速关闭或打开通道，防止气体倒流。

保持压力

无论是气动保位阀还是闭锁阀，其主要功能之一就是保持系统压力稳定。在感受到压力变化时，阀门会调整自身的状态，以保持系统压力在设定范围内。

自动复位

在某些情况下，当引起阀门动作的压力源消失后，气动保位阀和闭锁阀会自动复位，回到初始状态，准备下一次的动作。自动复位功能确保了阀门在不需要人工干预的情况下，能够快速恢复正常工作状态。

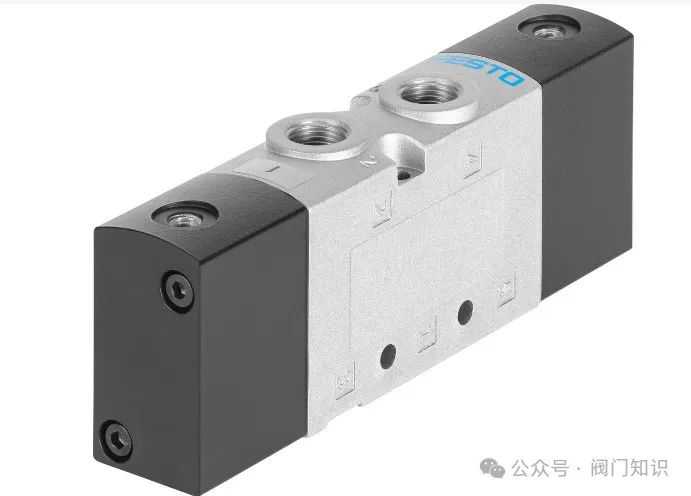

5.气控阀

气控阀是一种经常用于工业控制的机械装置，它可以调节和控制气体流量。气控阀的工作原理是通过改变气体的压力来控制流量。

气控阀主要由阀体、阀盘、阀座、阀杆、弹簧和气室等部分组成。其中，阀体是气控阀的主体，用于连接管道和其他设备；阀盘是控制流体流动的部件，通过阀杆与阀杆连接；阀座是阀盘下方的座垫，用于保持密封；阀杆是控制阀盘升降的部件；弹簧是控制阀杆的弹力；气室则是储存压缩空气的部件。

气控阀的工作流程如下：当压缩空气进入气室时，气室内的压力增加，导致阀杆受到向下的推力。当推力超过弹簧的弹力时，阀杆会向下移动，从而使阀盘离开阀座，打开气流通道。此时，流体可以流过阀盘和阀座之间的间隙，实现控制流体的流量和流向的目的。当压缩空气从气室排出时，气室内的压力降低，弹簧的弹力将阀杆向上推，使阀盘重新与阀座接触，关闭气流通道。

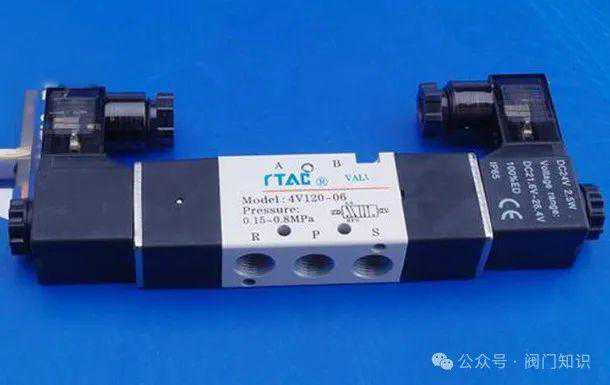

6.电磁阀

电磁阀是一种常见的控制元件，通过电磁力、气体压力、液体流量和温度等参数的改变来控制流体介质的流动。电磁阀由阀体、阀芯、线圈和弹簧等组成，通过控制线圈的通电和断开来改变阀芯的位置，从而控制流体的流动。此部件可以在后续的文章中详细讨论

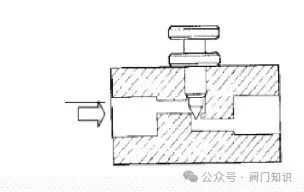

7.调速阀

调速阀是直接控制管线中气体的流量以此来控制执行器的动作速度。

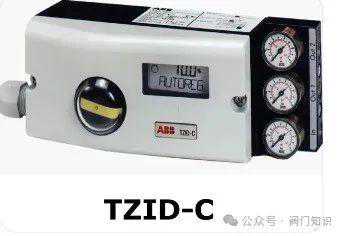

8.定位器

定位器是一种用于控制和调节设备位置的装置，广泛应用于各种工业自动化设备和系统中。其主要作用包括：

定位：定位器能够实现对设备位置的精确控制，使设备能够按照预设的位置进行移动或停止。

调节：定位器可以通过对设备位置的调节，实现对设备运动速度、加速度等参数的调整，以满足不同的工艺需求。

安全：定位器可以防止设备超出预设的位置范围，从而避免设备损坏和人身伤害等安全事故的发生。

监控：定位器可以实时监测设备的运动状态和位置信息，为设备的故障诊断和维护提供数据支持。
