一、充氮灭火装置定义：
变压器充氮灭火装置是专门为油浸电力变压器设计的消防保护系统。油浸电力变压器是变电站和发电厂的主要设备之一。变压器油箱内含有大量易燃物质，一旦着火将会迅速蔓延并发生爆炸，从而造成重大灾害。为防止以上事故发生，变压器充氮灭火装置在电力变压器将要出现火灾事故的瞬间迅速动作，排除变压器内上层热油，往变压器内部充入氮气，隔绝氧气，保护主变压器。

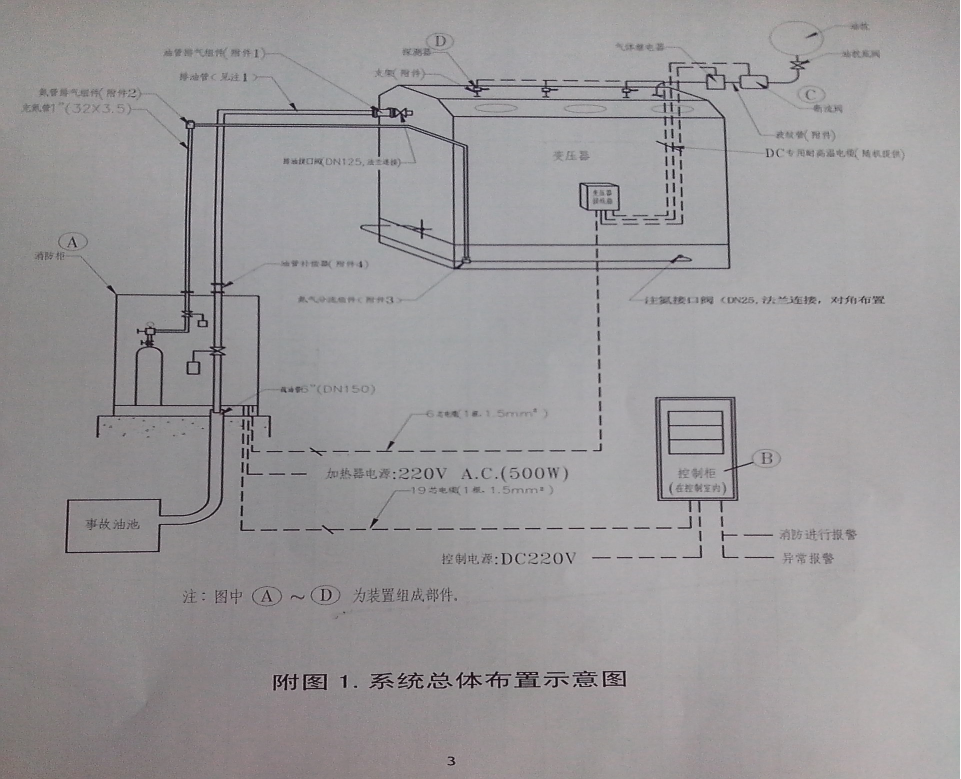

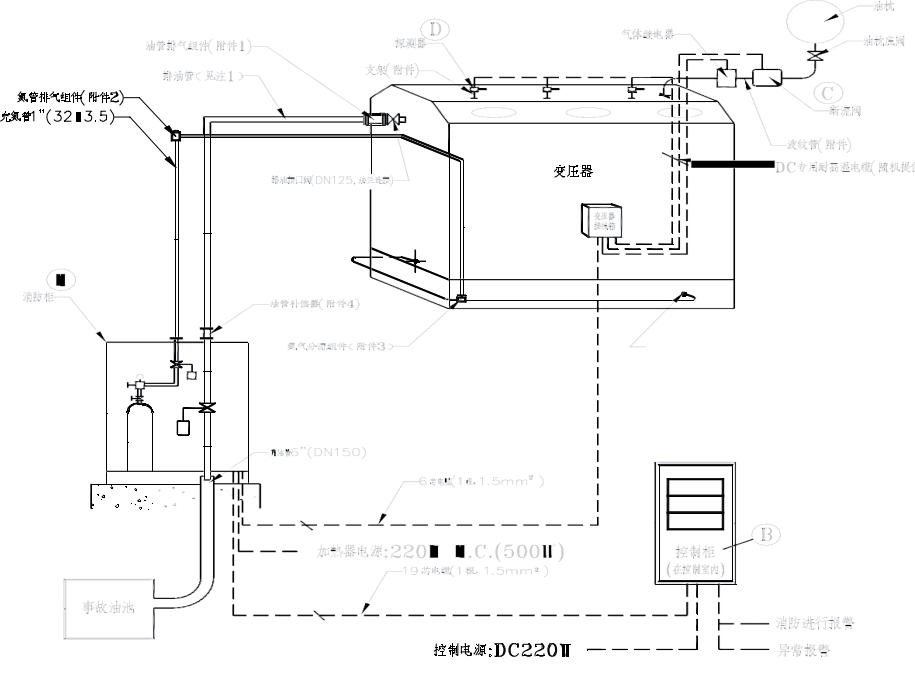

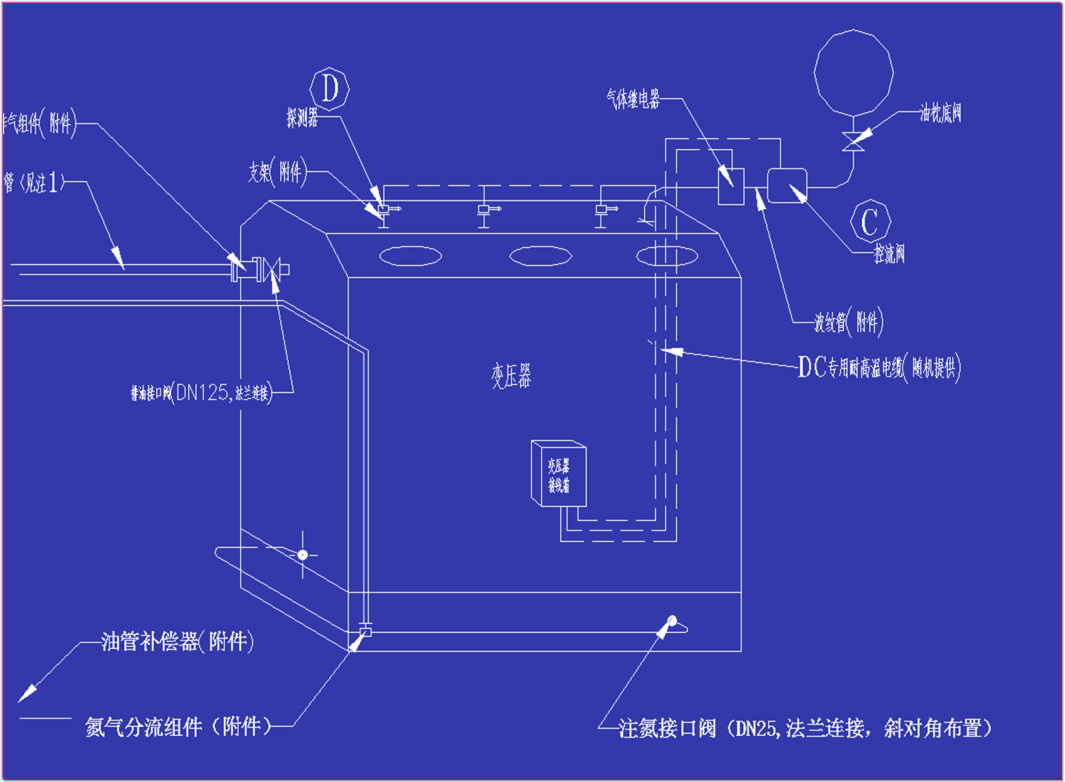

附图：充氮灭火装置的组成
断流阀：断流阀安装在气体继电器和油枕之间的管路上，箭头纸箱瓦斯继电器。主要功能在装置启动排油或油箱破裂大量溢油等非正常油流时，切断油枕至油箱的补油通道。断流阀纯油流驱动，一旦关闭需人工打开，不受控制系统控制

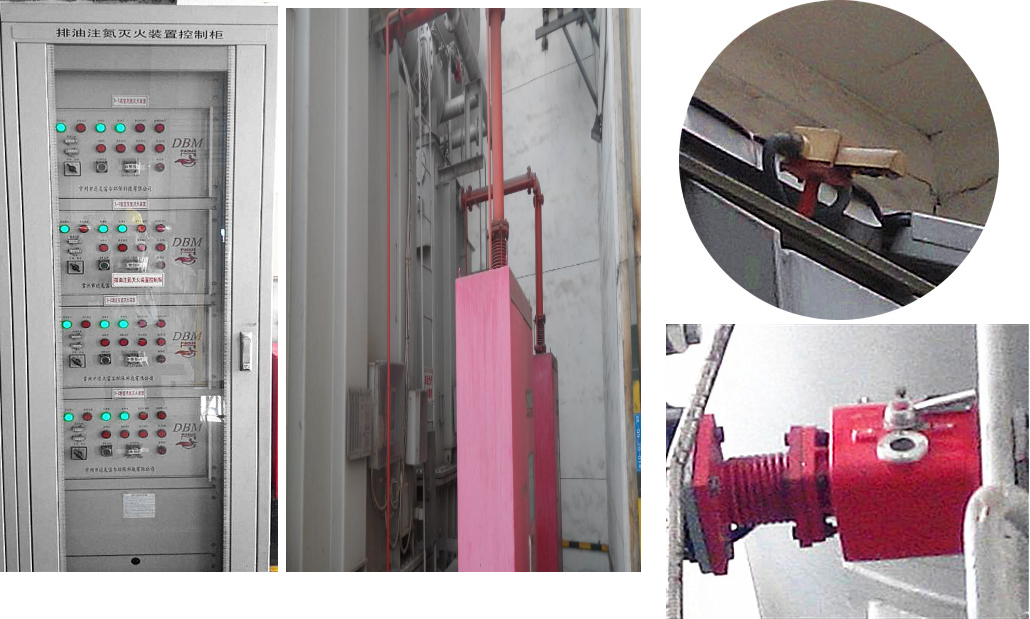

控制柜：控制柜安装在整流室内，每面柜最多可安装四个独立的控制单元。是装置按预定逻辑实施信号显示、故障报警、启动消防的控制单元。
消防柜：消防柜安装在变压器附近（靠近变压器排油接口阀一侧），上部与变压器油箱之间有排油管道和注氮管道连接，底部有排向事故油池的疏油管道，柜内配有排油驱动装置、注氮驱动装置、氮气瓶等执行部件。是实施排油--注氮搅拌—冷却灭火的的执行部件。
三、充氮灭火装置的工作原理
充氮灭火装置是以冷却燃烧介质，减少燃烧面供氧两种物理原理进行快速灭火的变压器专用灭火装置。

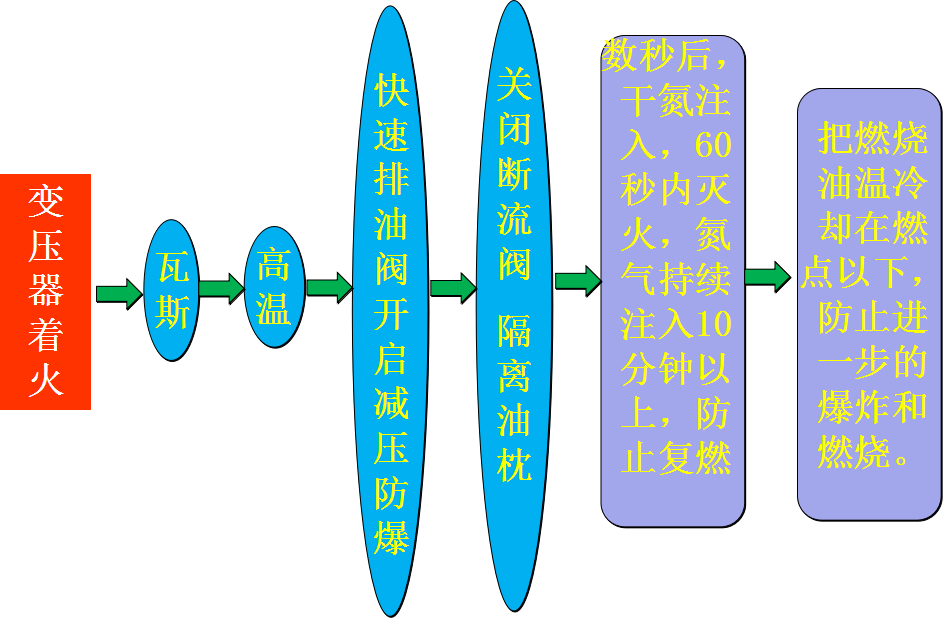

在实施排油若干秒后，充氮灭火装置以一定流量的氮气从底部注入油箱，强迫油液上下搅动，迅速将油面降至闪点以下，并使油面含氧量减少无法维持燃烧而灭火。

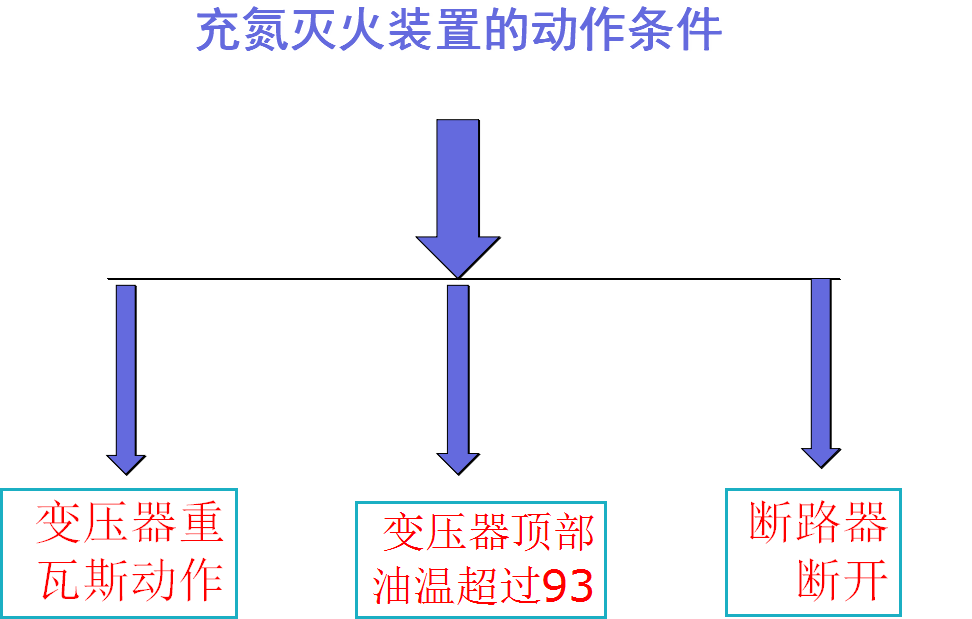

四、充氮灭火装置的保护动作原理

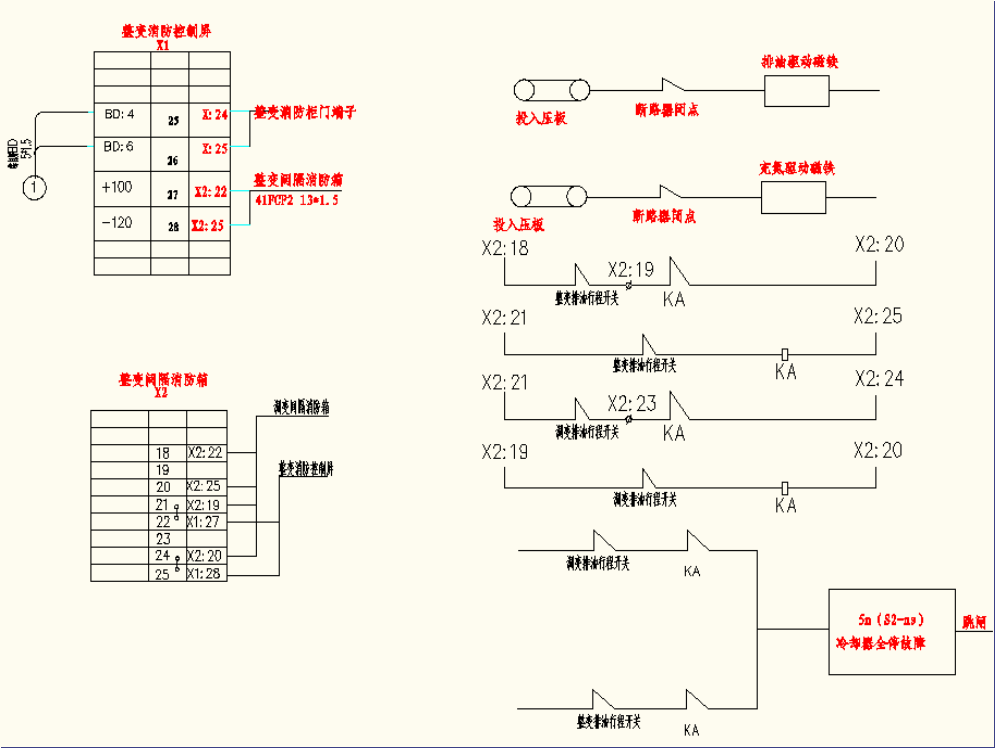

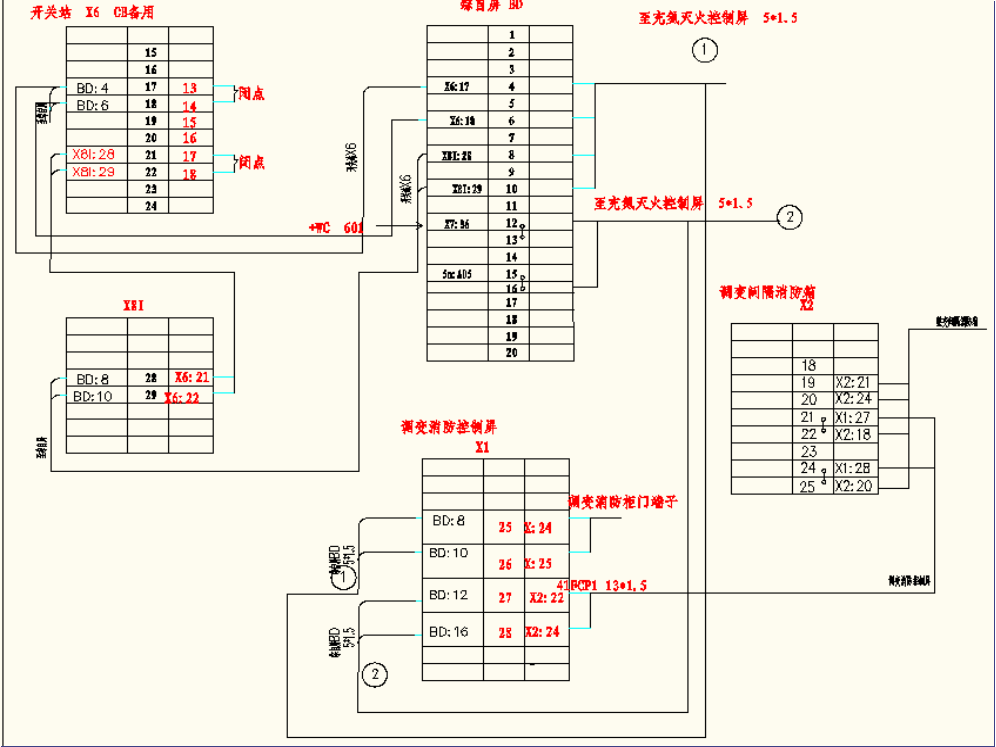

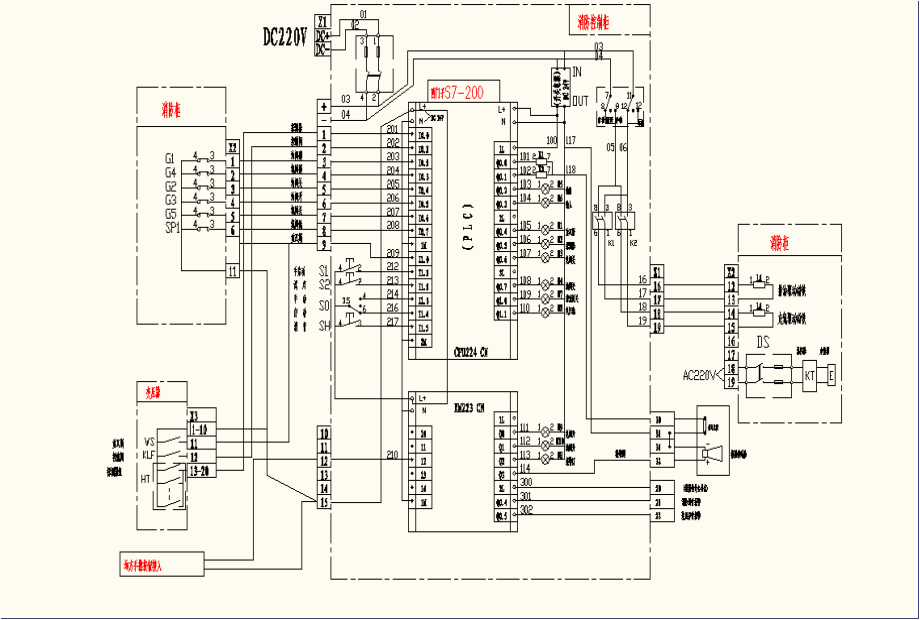

电气原理图（PLC)
充氮灭火装置的异常信号
本装置有下列情况之一时，系统发出“装置异常”报警信号：
a)【氮压低】
b)【断流阀关】
c)【瓦斯动作】
d)【探头动作】
e)【排油阀开】
本装置启动注氮时，系统发出“消防进行”（即氮阀打开）报警信号。
上述报警信号中，除【氮压低】可用调节压力表限值的方法暂时消除外，其它报警信号在报警因素没有排除之前不可解除
