晶振详解「工作原理、结构、特点、应用」

晶振，也称为振荡器。英文名为oscillator，通常有四个管脚和方向，它有功率、质量和时钟输出引脚，里面有晶体和振荡电路。无需输入信号源，可直接生成频率，频率在出厂时校准。特点：使用方便，频率稳定，电磁辐射小。石英晶体振荡器简称晶体振荡器。它通常是由石英晶体元件、集成电路、电阻电容和外壳组成的有源功能元件。当打开时，它可以输出稳定的频率信号。

基本结构：

晶体的基本构成如图1所示，在石英晶体上按一定方向切下薄片，在晶体片两个边缘处涂上一层银，用作是其电极，分别在两个电极上接上引线到管脚处，再加上封装外壳，就构成了石英晶体谐振器。

图1晶振结构图

图2晶振外形图（无源）

图2晶振外形图（有源）

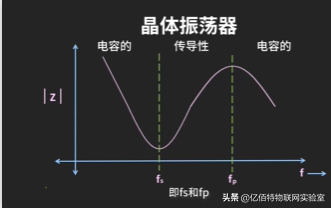

晶振的核心是石英晶体，这种晶体有一个很重要的特性，如果给它施加交变电压，它就会产生机械振荡，反之，如果给它机械振动，它又会产生交变电压，这种特性叫机电效应。在一般情况下石英晶体机械振动的振幅和产生交变电压的振幅非常微小，但当外加交变电压的频率为某一特定值时，其振幅会明显变大，类似于LC电路的谐振现象，如图所示，fpfs，只要输入信号的频率等于晶振的谐振频率，利用晶振组成的振荡电路就处于共振状态，其振荡频率由晶振决定。其石英晶体有一个很重要的特点，其振荡频率基本上只与晶片的形状、材料、切割方向等密切相关。

图3晶振电路图和特性曲线图

它们的工作原理是机转电、电转机的原理。由电感、电容组成的谐振电路是磁场和电场的一直转换。这就是我们通常所说的电磁感应；事实上，它在电路中的应用是把它看成是一个高Q值的电磁谐振电路。因为石英晶体的损耗非常小，也就是说，Q值非常高。作为振荡器，它可以产生非常稳定的振荡。当用作滤波器时，它可以得到非常稳定和陡峭的带通曲线或带阻曲线。

通常采用晶振的电路，如图4（a）的考毕兹交流等效振荡电路；如图4（b）中是晶振交流的等效电路，电容Cv是用来调节振荡频率，一般用变容二极管加上不同的反偏电压来实现，这也是压控作用的机理；把晶体的等效电路代替晶体后如图1c。其中Co，C1，L1，RR是晶体的等效电路。

图4

晶振不仅可用为MCU的时钟，也在其他领域用途广泛，例如：

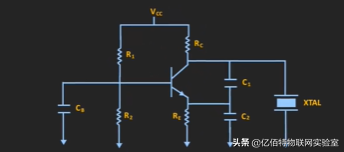

科尔皮兹晶体振荡器：它用于产生频率非常高的正弦输出信号。该振荡器可以用作不同类型的传感器，例如温度传感器。在Colpitts电路中使用一些器件，可以实现更高的温度稳定性和高频率。

图5

图6

图7

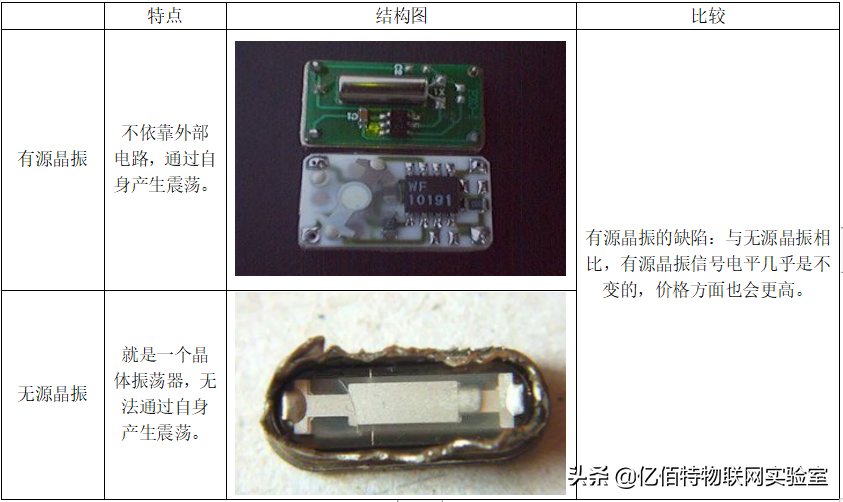

如表1所示：无源晶振与有源晶振分别的特点与区别。

表1无源晶振与有源晶振的区别
