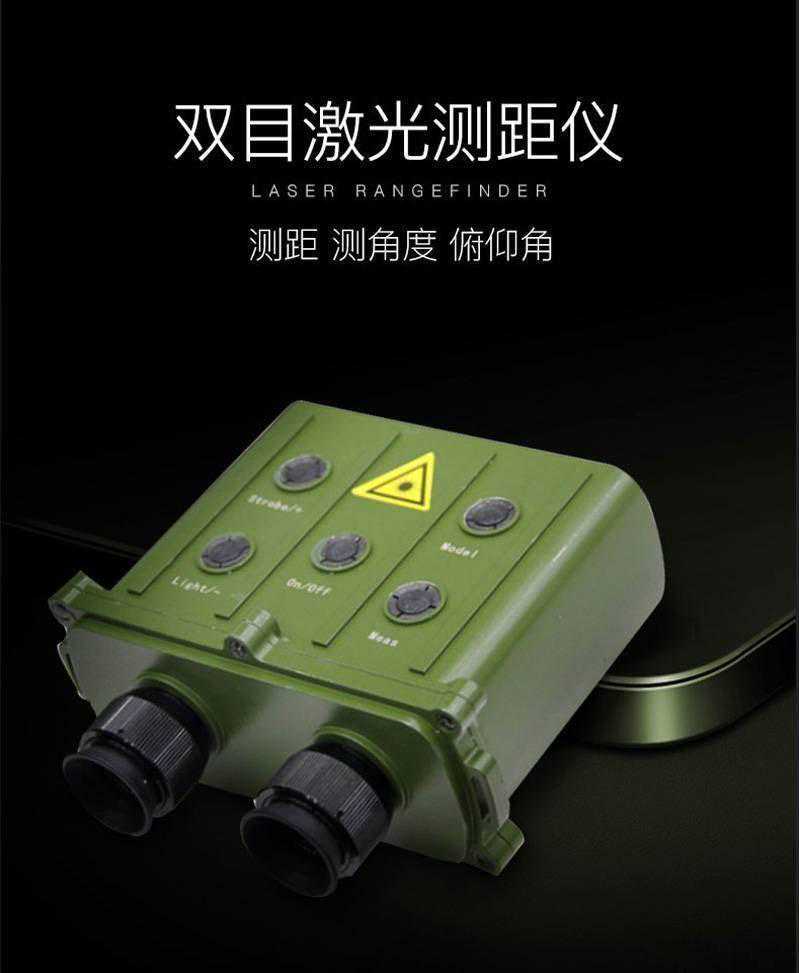

沃比得KI 系列双目远距离激光测距仪应用介绍

沃比得厂家自营KI系列全新升级，双目双筒远距离激光测距仪能快速测量、自动对焦、可以测距、测角度，带有方位角、俯仰角、读取数据更直观，能精确地计算平均值，还有强大的存储数据功能。功能广泛，体积小巧便于携带，容易操作。它被河道、航道、标竿、电信、电缆、地质测量、气象、机场、森林等行业领域广泛运用。

一、产品特性：

1.可设置最小范围通道，测距精度高达0.5米；

2.可显示目标的平距和垂距、俯仰角，俯仰角显示范围为±45°；可选方位角，方位角为360°显示，正北方显示°，向东逐步增加，最大为°；

3.带有标准的RS232串口，还可搭载蓝牙与PDA，电脑连接传输数据；

4.带有选通功能，可设置最小范围通道；带有平均测距功能（AGV）；

5.可储存和查看测量数据，具有数据发送，数据检索，数据删除和照明功能；

运用领域：电力、工业、林业、安防、地质勘探、建筑、野外狩猎、野营登山等。

二、技术参数：

测距参数

测距范围：30~5000m

测距误差：±0.5m

距离选通：20~5100m（步长为10m）

准测率：98%

重复频率：1/6~1/3Hz（10~20次/分）

罗盘精度：±1度

倾角精度：±0.1度（±25度以内）

测距功能

计算测量数据平均值

测量数据存储(1000个数据)

测量数据发送(输出接口：RS232、9600、8、N、1)

显示屏亮度和分划板照明调整。

仪器工作寿命统计

最近十次测距值查询

序列号查询

存储区数据查询

光学参数

接收孔径：Φ30mm

瞄准镜视场：6.5°-3-

瞄准镜放大倍率：7X

激光器参数

波长：1.064μm

光源：Nd:YAG

输出能量：≥5mj

工作寿命：≥20000次

工作温度：-20℃~+50℃

环境适应：防尘，防水，抗震

机械参数：

外型尺寸：151mm*154mm*74mm

重量：1Kg

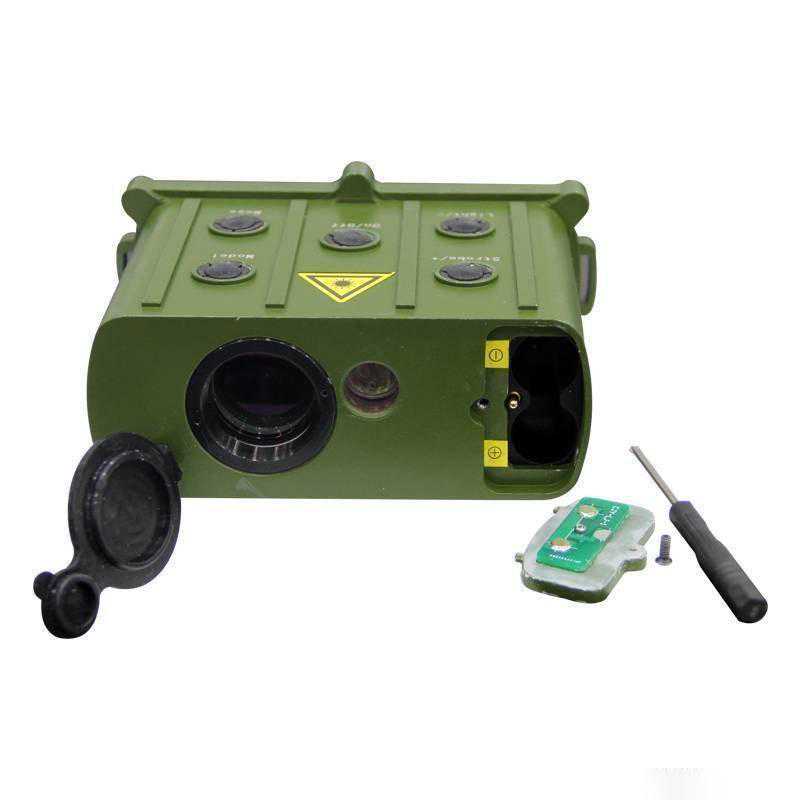

⒏电源

①本仪器使用的是3.7V、3400mAh锂电池18650两节。在常温下，两节充满的电池可测距3000次以上。注意：每次电池重新安装后必须插上电源充电激活后才能正常使用！！

②电源充电使用，将电源的输出插头插入仪器插座中，然后将电源的插头插入交流100~240V电源。

电通常有以下两种状态：

状态1、关机状态下插入充电器，仪器开机，显示LOGO，随后只显示闪烁的电池符号，电池充满，电池符号停止闪烁，拔去充电器后仪器自动关机。

状态2、在开机时插入充电器，电池符号闪烁，电池充满，电池符号停止闪烁，表示充满。拔去充电器后，仪器操作不受影响。

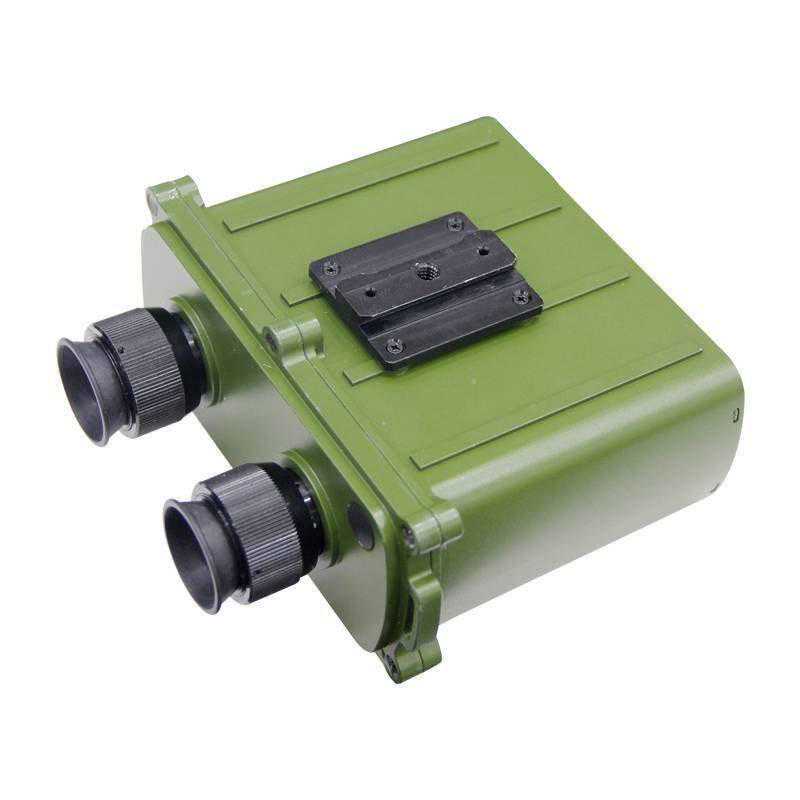

9、架设使用

可以通过仪器底部连接板的1/4螺孔固定在照相机架上使用，或通过连接板的燕尾槽经专用转接机构与各种经纬仪相连使用，并通过外触发电缆进行遥控测距操作。
