空气加热用加热器 概要与选型

特点

空气接触面全部用不锈钢（SUS316L、SUS321、SUS304）制成，所以耐腐蚀性优良。

最高使用温度可达160℃（空气温度）。

基本构造

在金属管的中央，使用高绝缘材料填充了螺旋状发热体的加热器。

安装方法

●插塞式加热器的安装

●S型带翼片加热器（固定型）的安装

①确定加热器安装位置，进行φ70～71的孔加工。

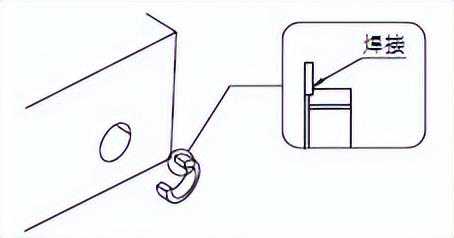

②将插塞式加热器安装用插座，插入安装孔，并进行焊接。（图1）

（插座还可以使用市场上销售的配管用插座。）

（图1）

①确定加热器安装位置，进行φ21的孔加工。

②在加热器端面插入套管，然后插入安装孔，并扭紧螺母。（图5）

（图

5）

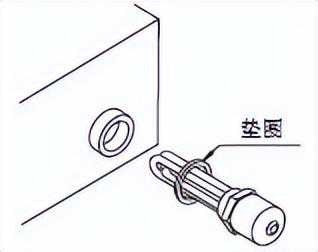

③将附属的垫圈插入螺纹部，然后使用管钳夹住六角部，将加热器转动插入安装孔。（图2、图3）

（图2）

※扭紧固定后，请检查确认是否有空气泄漏。

③在加热器的另一端面插入套管，然后插入安装孔，并扭紧螺母。（图6）

（图6）

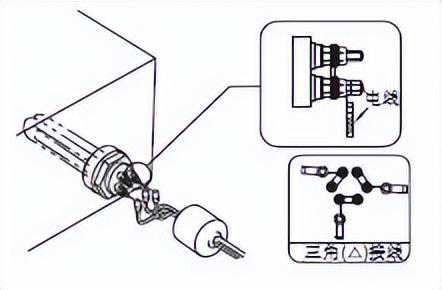

④接线方法在端子3个部位连接电线。（图4）

（图4）

④接线方法在两个端子上连接电线。（图7）

（图7）

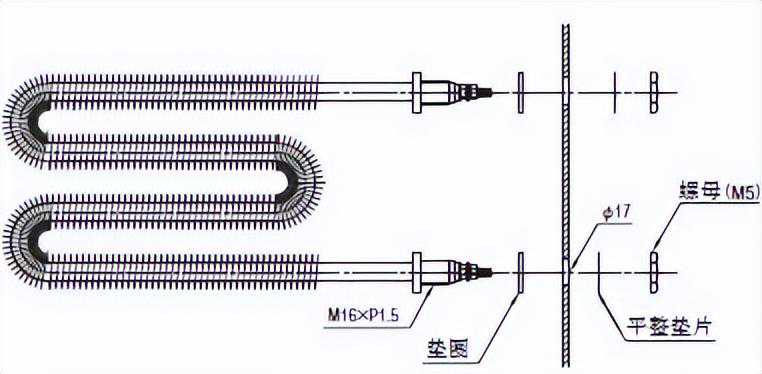

①在加热器安装板上，进行加热器安装孔（φ17）加工，然后安装加热器。●U型·UL型·M型·SL型带翼片加热器的安装

请根据各种带翼片加热器的间距，进行开孔加工。

②将附属的垫片和垫圈插入螺纹部，然后插入安装孔。

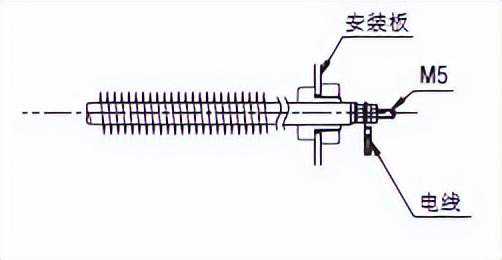

从加热器安装板的外侧，使用附属的螺母，固定加热器。（图8）

（图8）

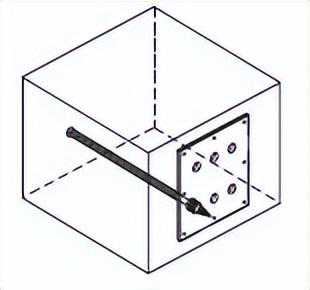

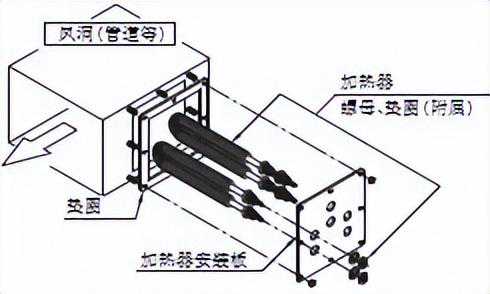

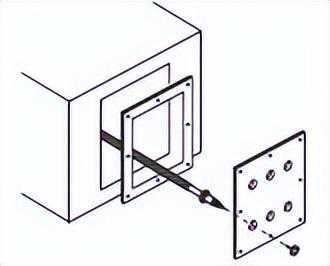

③将加热器安装板安装到管道等上。（图9）

（图9）

④接线方法在端子2个部位连接电线。（图10）

（图10）

※扭紧固定后，请检查确认是否有空气泄漏。

使用方面的注意事项

请勿让水等溅到加热器的端子部。否则有可能导致漏电和短路。

配线端子的连接，请注意接触状态切实地进行连接。

请勿在额定电压（V）以上使用。

加热器从被加热物脱落时，请务必关闭电源。此外，请勿马上触摸切断电源后的加热器。

为了进行安全使用，请使用温度调节控制器。

选择方法

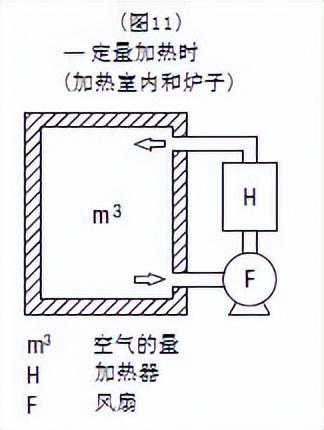

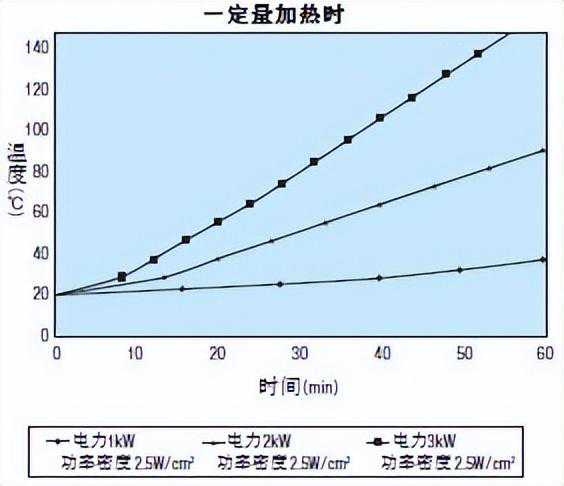

①定量加热时（图11）

效率（η）因保温、隔热、加热器的配置等而有异，很难正确地进行计算，一般设定在0.2～0.5左右较为妥当。

例1）将5m3的空气加热到120℃时

（在温度20℃条件下，达到设定温度的上升时间为60分钟。）

※效率设定为0.3。

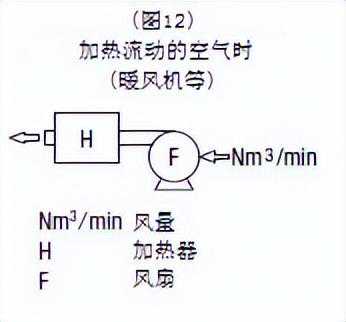

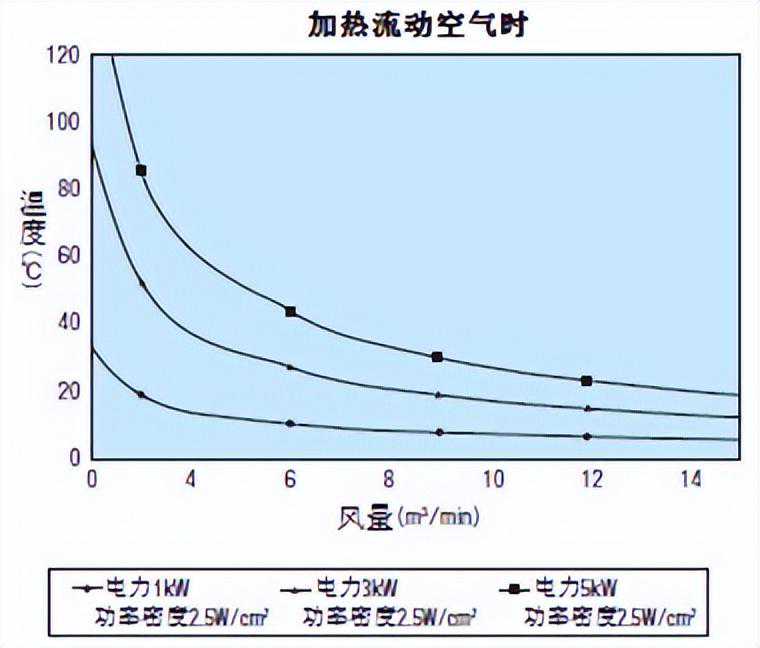

②加热流动的空气时（图12）

效率因保温、隔热、加热器的配置等而有异，很难正确地进行计算，一般设定在0.2～0.5左右较为妥当。

例如）将以2Nm3/min流动的空气加热到70℃时（温度为20℃）

＊下述计算事例，将分钟单位（min）换算成时间单位（hr）。2Nm3/min×60分钟＝120Nm3/hr

※效率设定为0.5。

空气的比热、比重

物质

比重

比热（kcal/kg℃）

空气

1.16

0.24

空气的比热、比重
