外夹式超声波流量计的四种安装方式与适用范围

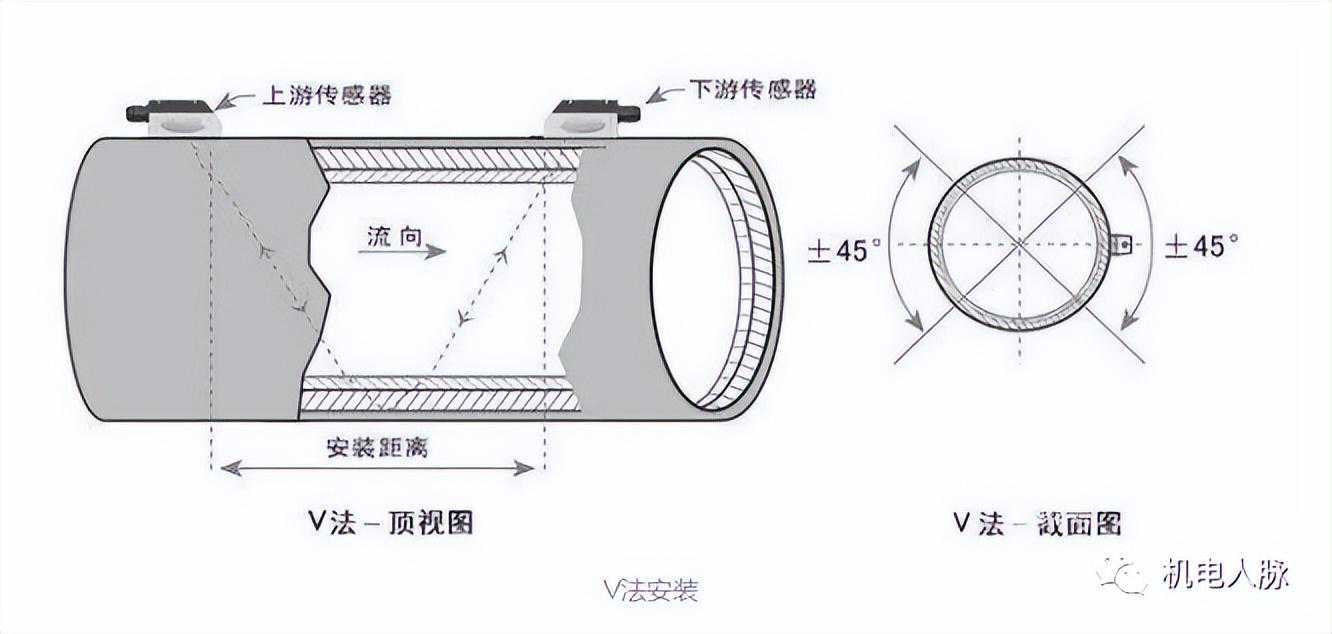

关于外夹式超声波流量计的四种主要安装方式分别包括V法、Z法、N法以及W法。一般而言，针对管径在DN15至200毫米之间的情况，我们通常会首推V法作为首选的安装方式；然而，遇到V法无法获取到有效信号或是信号质量不佳的状况时，可以考虑选择Z法进行安装；至于管径位于DN200毫米及以上的尺寸或涉及到有铸铁管的测量时，则更适宜选择Z法进行安装。相对来说，N法和W法虽有所应用，但并不是最主要的安装方式，它们更倾向于应用于DN50毫米以下的小型管道的测量过程。

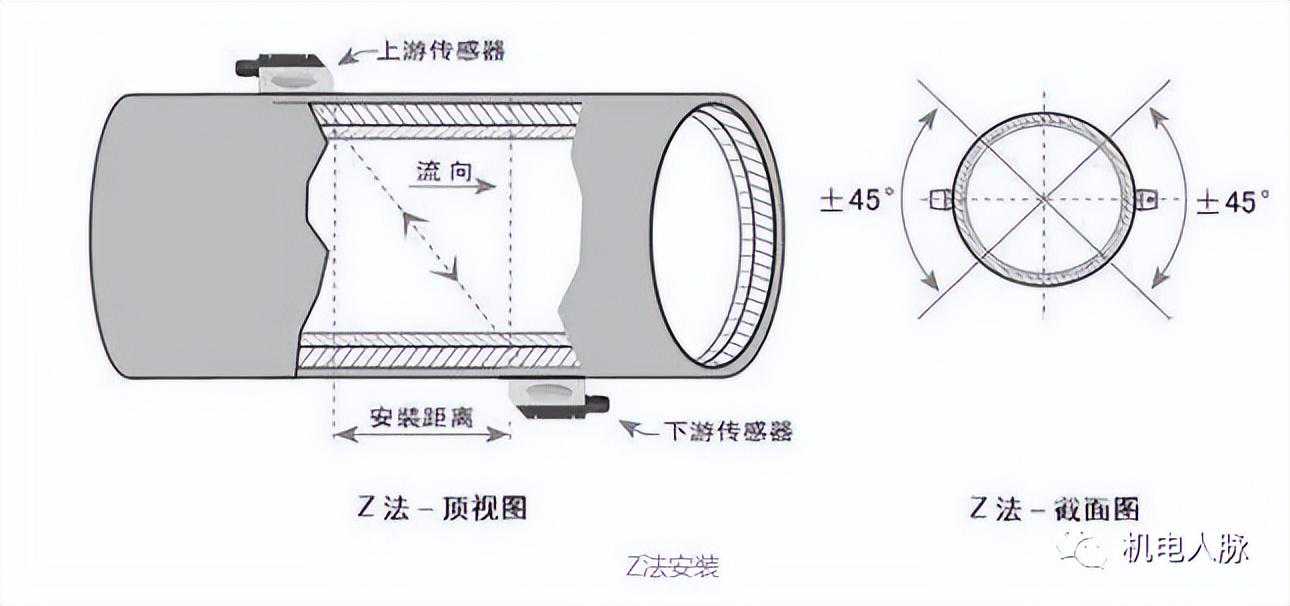

2Z法安装

而在面对较为粗大的管道、存在液体内部悬浮物、管道内壁结垢过厚或者衬里厚度过高等问题导致V法安装信号微弱，以致使得设备无法完成正常运行的时候，我们将会推荐采用Z法进行安装。Z法的独特之处在于超声波可以在管道内部实现直接传输，不存在反射（称之为单声程），因此信号的衰减程度相对较小。在实践当中，我们建议对于直径超过200mm的管道，应当优先选择使用Z法进行安装。

4W法安装

同样地，W法也是通过增加超声波传输的长度来改善小管径的测量精度。W法类似于N法，也是通过信号反射增加来回次数，只不过W法在管道内部会进行三次反射，通过流体的四次穿过（四声程）来获得测量数据。
