插装式顺序阀的类型

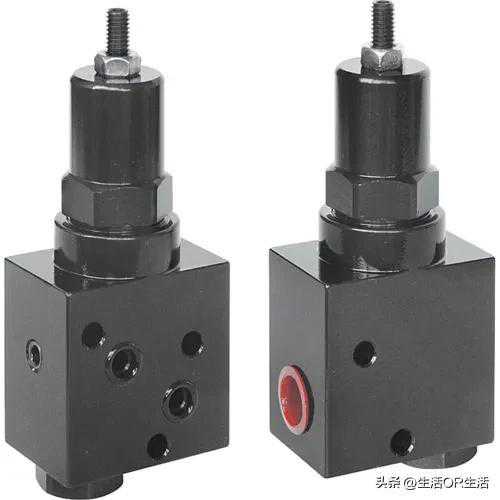

在液压系统的液压阀组中经常用到插装式顺序阀，这种顺序阀由于其使用方便而且成本低得到广泛应用。以下称顺序阀。

顺序阀至少都有三个口，分别为进油口，弹簧腔卸荷口以及控制口。其大致可以分为二通常闭型，二通常开型以及三通型。

二通常闭型又分为普通型，保险型和外控型。普通型顺序阀与普通的溢流阀相似，不过其弹簧腔和出口不相通，当进油口压力超过设定值时，通道开启。这种阀有直动型和先导型。保险型顺序阀也与普通溢流阀相似，一旦进油口压力超过设定压力，通道就会开启，但是与普通型不一样的是，只有当进油口压力全部消失，顺序阀才能关闭。外控型顺序阀很好理解，就是其开启的控制油路完全使用独立的油路控制，这种顺序阀如果控制油路压力达不到设定开启压力时，理论上来说，不管进油口压力有多大，顺序阀都不会开启。这种顺序阀又分为外控加压开启型和外控加压卸荷型。二通常开型顺序阀有两种，分别是加压关闭型和加压卸荷型。加压关闭型的弹簧腔与出口相通，可以通过控制口加压关闭。加压卸荷型弹簧腔和出口不相通，可以通过控制口加压关闭，也可以通过弹簧腔口压力阻止其关闭。三通型顺序阀也有普通型，保险型和加压换向型。其原理和二通型差不多，都有常闭型和常开型。
